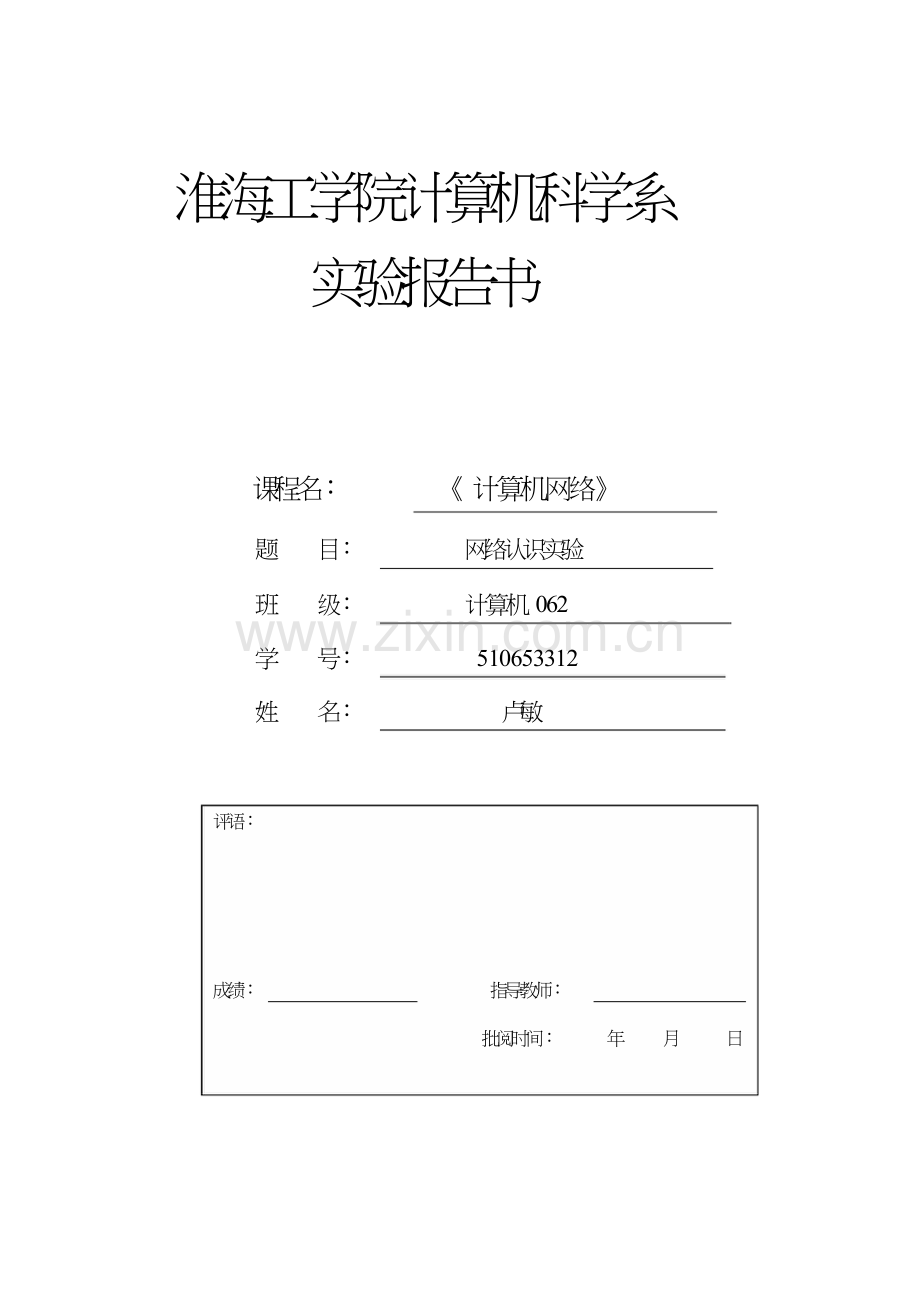

淮海工学院计算机科学系
实验报告书

课程名： 《 计算机网络》

题 目： 网络认识实验

班 级： 计算机 062

学 号： 510653312

姓 名： 卢敏

评语：

成绩： 指导教师：

批阅时间： 年 月 日

《 计算机网络 》实验报告 -1-
实验 1 网络认识实验

一、实验目的

要求学生通过实验了解主要的网卡、网络连接头、网络传输介质、常见网络设备的特性；初步掌握
网卡的安装、各种参数、协议的设置。

二、实验环境

局域网，windows 2000

三、实验学时

2 学时，必做实验。

四、实验内容

（1） 参观网络管理实验室，了解和认识网卡、网络连接头、传输线缆、集线器、交换机、路由器、
服务器；

（2） 按照学校校园网环境，基本学会网卡的安装与配置。

五、实验步骤

（1）介绍构建小型局域网的基本步骤；

1.构建局域网的准备工作：

组成网络的多台计算机，通信介质，网卡，modem，路由器等

2.根据相关配套接口连接计算机，实现网络通信。

（2）观看各类网卡，介绍网卡的基本功能、分类方法（按总线标准、协议标准、传输速率等分类）；

网卡：通信适配器或网络接口卡 NIC，简称网卡，装有处理器和存储器。

功能：1.串行/并行转换。

网卡和局域网之间的通信通过电缆或双绞线以串行传输方式进行。

网卡和计算机之间的通信通过计算机主板上的 I/O 总线以并行方式进行传输。

《 计算机网络 》实验报告 -2-
2.对数据进行缓存

网络上的数据率与计算机总线的数据率不同。

3.实现以太网协议

4.收发数据

分类： 1. 按网卡的总线接口类型

分我们一般可分为早期的 ISA 接口网卡、PCI 接口网卡。目前在服务器上 PCI-X 总线接口
类型的网卡也开始得到应用，笔记本电脑所使用的网卡是 PCMCIA 接口类型的。

2. 按网络接口划分

除了可以按网卡的总线接口类型划分外，我们还可以按网卡的网络接口类型来划分。目前常
见的接口主要有以太网的 RJ-45 接口、细同轴电缆的 BNC 接口和粗同轴电 AUI 接口、FDDI
接口、ATM 接口等。

3. 按带宽划分

目前主流的网卡主要有 10Mbps 网卡、100Mbps 以太网卡、10Mbps/100Mbps 自适应网卡、
1000Mbps 千兆以太网卡四种。

4. 按网卡应用领域来分

根据网卡所应用的计算机类型来分， 我们可以将网卡分为应用于于工作站的网卡和应用于服
务器的网卡。

（3）观看常见的网络连接头，重点介绍 RJ-45 连接头及其 A 标、B 标的制作；

RJ45 又名 8j 水晶头

RJ45 是一个常用名称，指的是由 IEC (60)603-7 标准化， 使用由国际性的接插件标准定义
的 8 个位置(8 针)的模块化插孔或者插头。IEC (60)603-7 也是 ISO/IEC 11801 国际通用综合
布线标准的连接硬件的参考标准。

制作方法：

步骤 1：准备好 5 类线、RJ-45 插头和一把专用的压线钳（图：步骤 1） 。
