千斤顶UG画法.doc

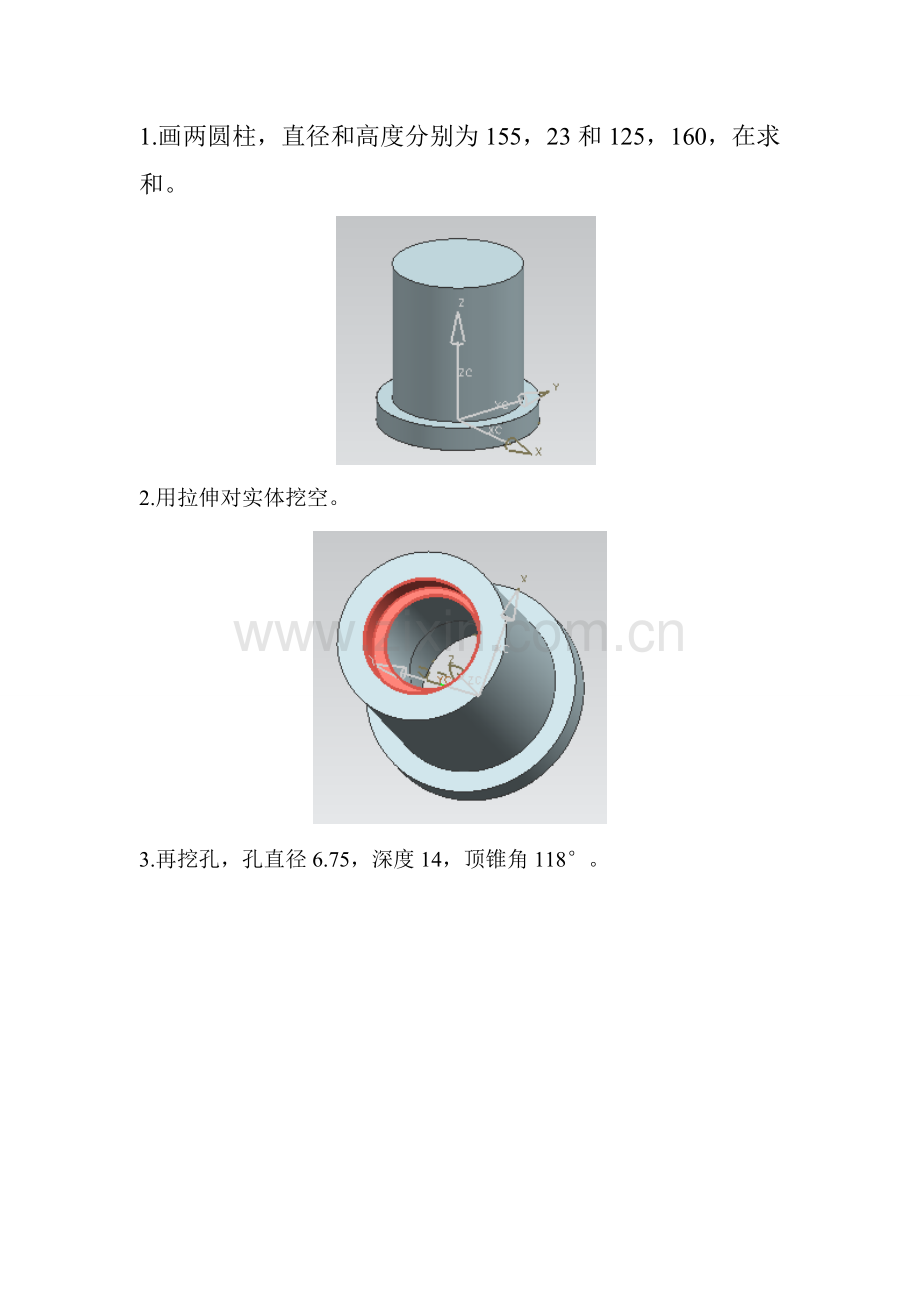

1. 画两圆柱，直径和高度分别为155，23和125，160，在求和。

2. 用拉伸对实体挖空。

3. 再挖孔，孔直径6.75，深度14，顶锥角118°。

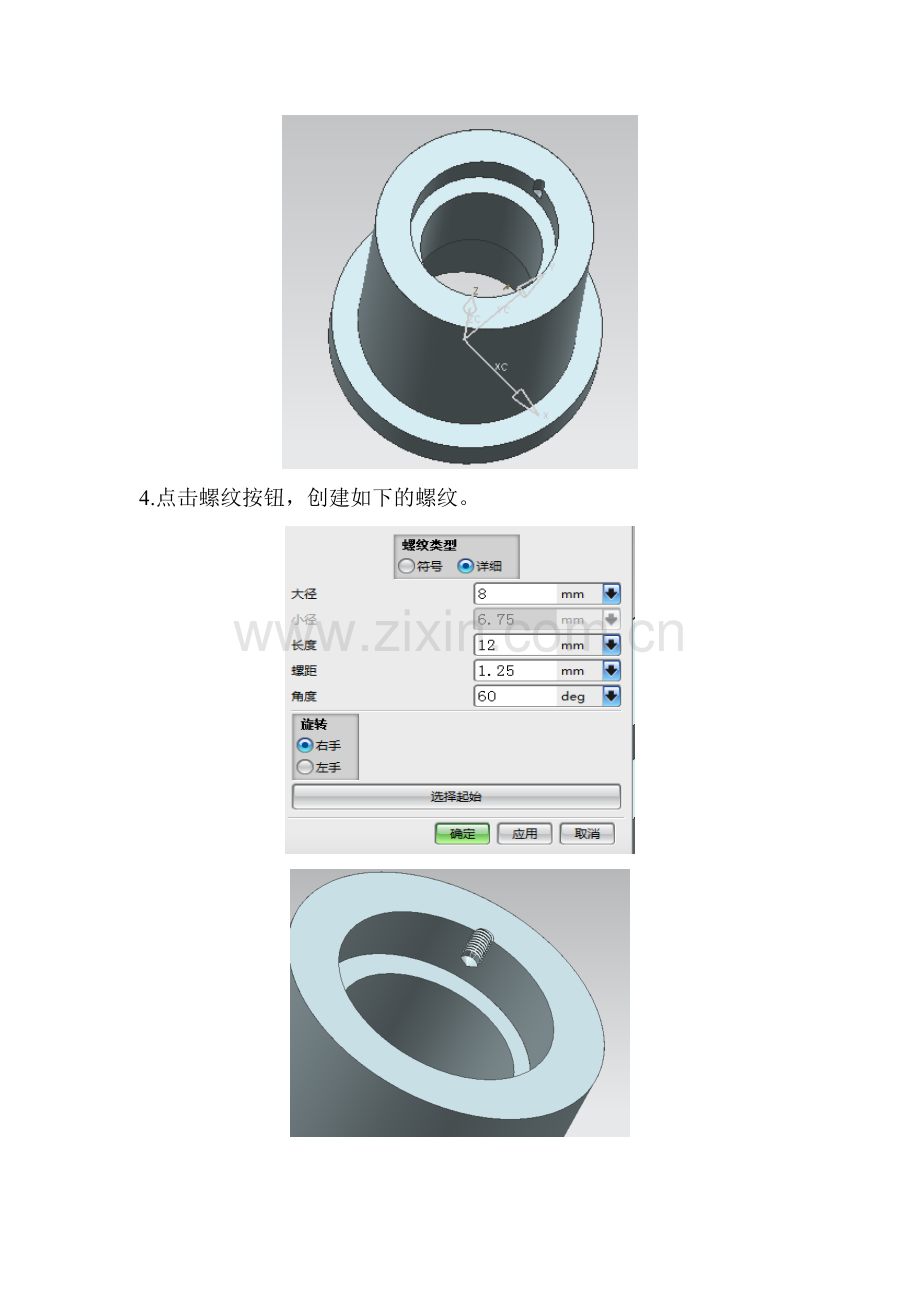

4. 点击螺纹按钮，创建如下的螺纹。

5. 倒角

1. 画两圆柱，直径和高度分别为84，22和70，85，求和。再画直径和高度分别为40，85的圆柱求差。

2. 挖孔，孔直径 6.75，贯通。

3. 螺纹，参数如下。

4. 隐藏实体，在（0，0，-93）处画两条螺旋线，一个螺距8，圈数12，半径19。另一个螺距8，圈数12，半径24.5。

5. 点击编辑里的移动对象，选择两条螺旋线，运动选择距离，方向沿ZC，距离4，复制原先的，点确定。

6.用直线把4条螺旋线的端点连起来

7. 点击扫掠，选择刚连接的4条线，引导线选择4跳螺旋线的任意3条，截面位置选择引导线末端，确定。
8. 显示出已隐藏的实体，再把矩形截面螺旋体作为工具体求差，点击确定。隐藏无须显示的线。

1. 画圆柱，直径和高度分别为8，10。对上下端倒角，上面对称距离为1，下面为1.25。

2. 点击键槽在上面构建键槽，再在侧面画螺纹。

1. 绘制如下草图。

2. 回转，方向沿XC。

3. 倒角，隐藏无须显示的曲线。
4. 在点（-40,-25,0）,沿XC画直径为26，高度为80的圆柱，与已建好的实体求差，同样可得到另一个圆柱孔。

5. 隐藏实体，点击格式--WCS--动态，将坐标系向YC负方向移动216，再将ZC轴绕XC顺时针旋转90°，点击螺旋线，画圈数20，直径1螺距8，直径19.5的，螺旋线。同样再画圈数20，直径24.5的螺旋线。

6. 点击编辑里的移动对象，选择两条螺旋线，运动选择距离，方向沿ZC，距离4，复制原先的，点确定。

7. 用直线把4条螺旋线的端点连起来。

8. 点击扫掠，选择刚连接的4条线，引导线选择4跳螺旋线的任意3条，截面位置选择引导线末端，确定。

9. 显示出已隐藏的实体，再把矩形截面螺旋体作为工具体求差，点击确定。隐藏无须显示的线。

1. 画直径26，高度360的圆柱，再倒角。

1. 画直径65高度40的圆柱，再倒角。

2. 隐藏实体 ，画直径40高度40的圆柱。在点（0，0，2）作直径为68的球，再与圆柱求交。

3. 显示隐藏的实体，求差。以压盖实体作为目标体，选择交运算体作为工具体，确定。

4. 在点（0，0，10），XC方向作直径6.75，高度35的圆柱，并与已建好的实体求差。

5. 创建基准平面，与侧面相切，再点击螺纹，选择侧面上的小圆孔的侧面，从基准平面开始，点下螺纹轴反向。

6. 确定后隐藏基准平面。

1. 打开201090409-3，在部件导航中右击圆柱选择编辑参数，将高度改成5.7，确定。

2. 点击圆柱，建高度为4.3，直径为5.5的圆柱，方向沿ZC的负方向，并与已建好的实体求和。
