油漆车间自动喷涂生产线开关机作业指导书
文件编号
JJGY-ZYZDS-2014-
家具工艺管理部
版 本
第一版
编制日期
2014-3-26
页次
10 / 10

一、本作业指导书适用于家具油漆车间自动喷涂生产线作业程序
二、作业步骤：开机前准备工作 开机步骤 关机步骤
步骤
作业图示
作业内容
作业图示/要求
开机前准备工作
水鞋
手套
刀片、美工刀
油漆
卫生服
防毒口罩
卫生帽

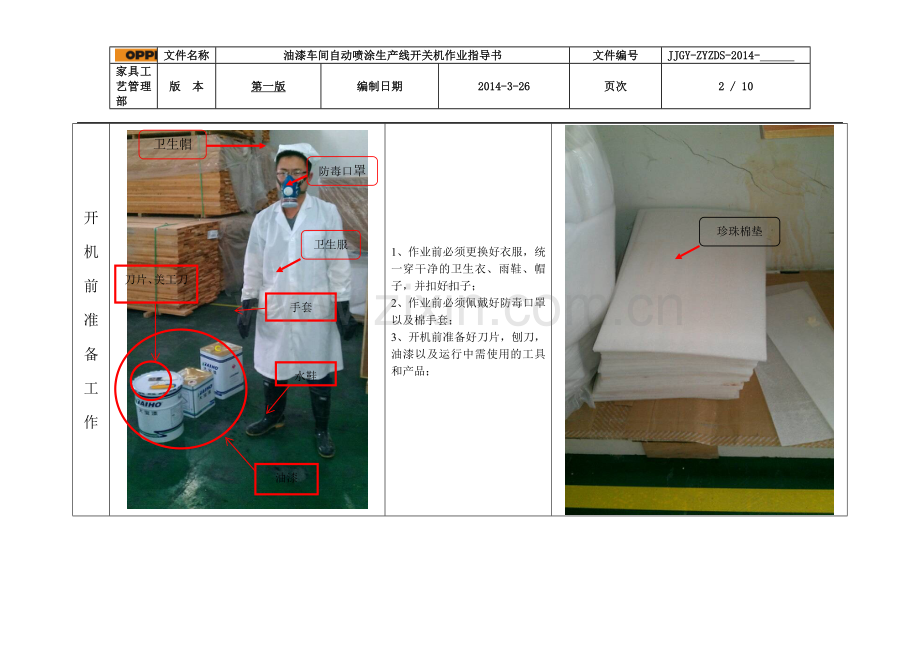

1、作业前必须更换好衣服，统一穿干净的卫生衣、雨鞋、帽子，并扣好扣子；
2、作业前必须佩戴好防毒口罩以及棉手套；
3、开机前准备好刀片，刨刀，油漆以及运行中需使用的工具和产品；

珍珠棉垫

开机步骤

1

1、开启总电源开关（图一）；
2、开启热泵开关；（图二）
3、打开所有喷涂电阀；（图三）
4、打开抽风系统，将温度调节至标准温度（25℃）；
2

开机前检查设备安全装置是否良好：（气、电、水）
1、打开气源检查气压是否够（6Bar）；
2、检查水帘机是否够水、干净；
3、检查设备安全和急停装置是否良好；
4、检查清理车刮刀气压是否适合（3Bar）；
5、检查液位是否正常；
6、检查清洁小车是否到位；
7、输送带是否下降到位；
8、空气过虑是否良好；
9、正负压是否正常；
吸尘器电源
送风电源
喷柜电源
烤箱电源
3

送风系统总闸
开机按钮
温度25℃
开机步骤

开送风系统：
1、开启气源；
2、开启电源，操作步骤①；
3、拉起急停开关，操作步骤②；
4、转换送风开关，操作步骤③送风启动；

开机步骤

开启步骤

打开烤箱电源，按屏幕上所提示的步骤将烤箱开启，并且把温度调至30度，开启到运行状态；
1、开启电柜电源；
2、启动电柜①键，烤箱风机启动；
3、③键闪烁时按②键，准备就绪启动；
5、长按四秒④键，烤箱启动，进入待命状态；

1、实木类底漆烤房温度为28-35℃
2、烤漆类烤房温度为35-50℃
3、烤房温度需严格按照要求调整，
温度控制器
温度显示器
开启按钮

开机步骤

开机前先开启安全门，检查托盘架是否整齐，是否有没偏位
开启按钮
开启步骤
喷柜显示器

一、打开喷涂主机电源，按屏幕上所提示的步骤将喷涂主机开启，开启到运行状态，传送带速度为4米/min；
二、开启步骤
1、开启电柜电源；
2、打开喷涂启动开关①键，进入启动状态；
3、开启风机②键,喷柜风机启动；
4、风机启动后按③键，设备正常；
5、长按四秒④键，喷涂系统启动，进入待命状态

1、安装枪嘴,枪帽,并且调好角度，喷枪高度为17-18cm，
2、角度为45度，门板超过30cm要调喷枪的角度）

开机步骤
图1

开启静电除尘系统
1、开机前将所有开关复位；
2、拉开急停开关；
3、打开启动开关；
4、打开输送带开关（向左旋转），输送带启动；
5、开启静电、吹尘、毛刷开关；
6、根据板件厚度调整除尘高度；
高度调节器
图1

控制按钮
开启步骤

可加工板件尺寸范围：
高度为：80MM
宽度为：1100MM
长度为：4200MM
关机步骤
静电除尘

关机步骤
1、关闭静电除尘系统；
2、关闭喷涂主机电源开关；
3、关闭烤箱电源开关；
4、关闭抽风系统；

喷涂电柜

烤箱电柜

抽风电柜

关机步骤
热泵总闸

5、关闭热泵总闸；
6、关闭总电源开关；
总电源开关
