金属表面除油工艺过程-磷化.doc

资源描述

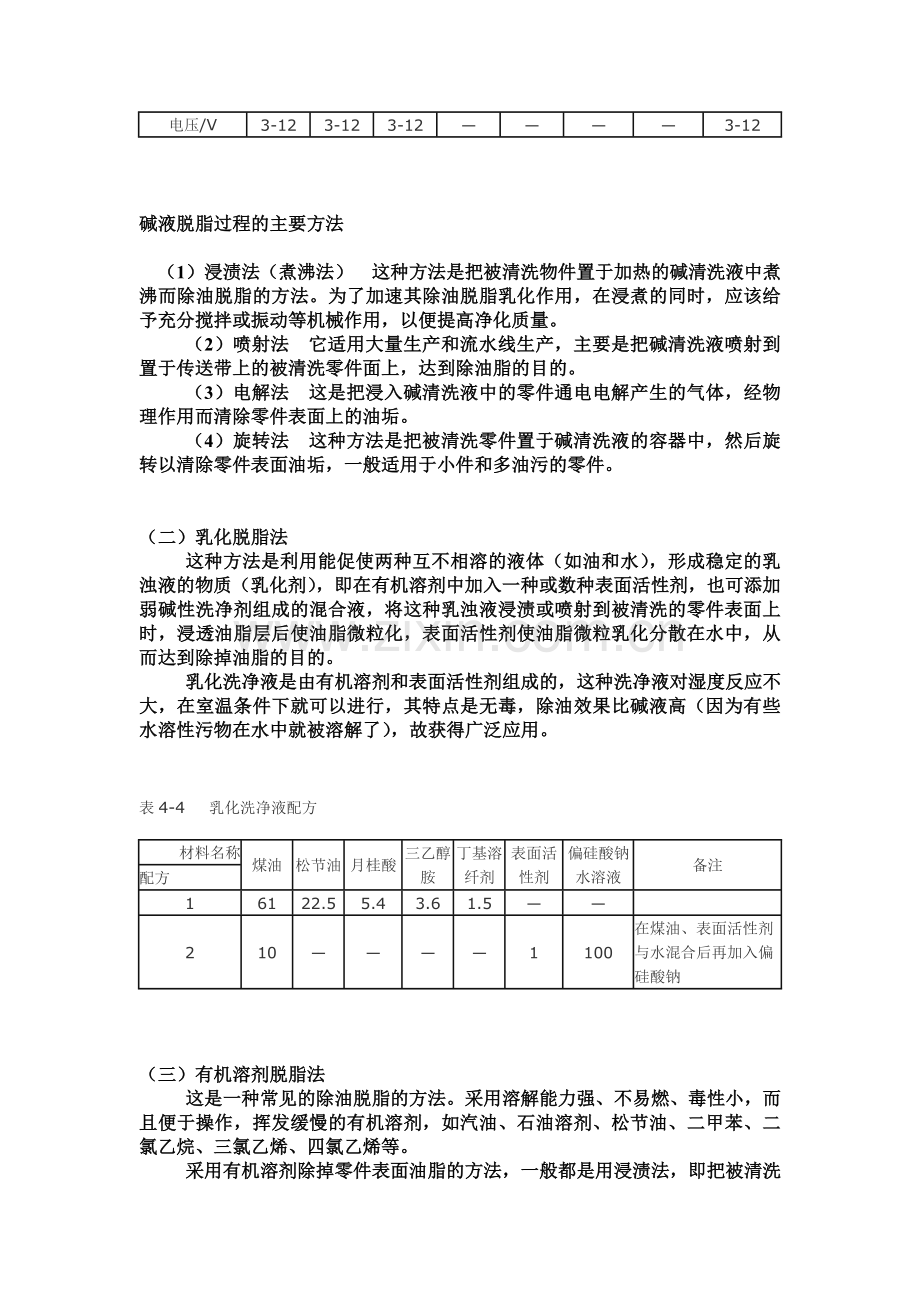

金属表面除油工艺过程磷化金属表面除油工艺过程磷化第一步是金属表面除油,金属除油过程! 金属表面脱脂除油处理主要利用溶解、皂化、乳化作用使其表面油垢去掉。金属表面脱脂除油处理方法主要有三种,碱液脱脂法、乳化脱脂法、溶剂脱脂法! 下面主要讲述这三种工艺过程第一种是碱液脱脂法碱液脱脂法主要借助于碱的化学作用（皂化作用）来清除金属表面的油脂和轻微锈蚀，使被涂表面净化，这种方法常用于清除钢铁、镍、铜等黑色金属以及不溶于碱液的有色金属。碱液除油脂液的主要成分有氢氧化钠、磷酸三钠、硅酸钠、碳酸钠、硫酸钠等，其中起皂化和洗涤作用的是氢氧化钠；磷酸三钠主要起软化水的作用；酸碱度（pH）由碳酸钠进行调整；硅酸钠则起加强润湿和乳化作用。如果金属表面油垢过多，用碱液除油效果不理想时，还可采用电化学除油，其溶液配方与碱液配方相同! 碱液配方成分碱液配方成分编号 1 2 3 4 5 6 7 8 材料名称及条件氢氧化钠 50 30 40 20-30 40-50 — 10-20 40-50 磷酸三钠 80 15 40 30-50 — 80-100 50-60 10-12 硅酸钠 5 15 10 3-5 5-15 — 20-30 35 碳酸钠 30 — — — 80-100 — — 20-40 硫酸钠 — 5 — — — — — — 处理温度/℃ 100 89-95 ＞80 80-97 80-90 80-90 60-90 — 处理时间/min 30-40 20-30 40 10-90 15-18 10-40 3-5 阴级4-5 阳极0.5-1 适用范围 — — — 适用油垢一般的钢铁零件适用油垢严重的钢铁零件适用铜及其合金零件适用铝及其合金零件适用钢及镍电流密度/（A/dm2） 3-10 3-10 3-10 — — — — 3-5 电压/V 3-12 3-12 3-12 — — — — 3-12 碱液脱脂过程的主要方法（1）浸渍法（煮沸法）这种方法是把被清洗物件置于加热的碱清洗液中煮沸而除油脱脂的方法。为了加速其除油脱脂乳化作用，在浸煮的同时，应该给予充分搅拌或振动等机械作用，以便提高净化质量。（2）喷射法它适用大量生产和流水线生产，主要是把碱清洗液喷射到置于传送带上的被清洗零件面上，达到除油脂的目的。（3）电解法这是把浸入碱清洗液中的零件通电电解产生的气体，经物理作用而清除零件表面上的油垢。（4）旋转法这种方法是把被清洗零件置于碱清洗液的容器中，然后旋转以清除零件表面油垢，一般适用于小件和多油污的零件。（二）乳化脱脂法这种方法是利用能促使两种互不相溶的液体（如油和水），形成稳定的乳浊液的物质（乳化剂），即在有机溶剂中加入一种或数种表面活性剂，也可添加弱碱性洗净剂组成的混合液，将这种乳浊液浸渍或喷射到被清洗的零件表面上时，浸透油脂层后使油脂微粒化，表面活性剂使油脂微粒乳化分散在水中，从而达到除掉油脂的目的。乳化洗净液是由有机溶剂和表面活性剂组成的，这种洗净液对湿度反应不大，在室温条件下就可以进行，其特点是无毒，除油效果比碱液高（因为有些水溶性污物在水中就被溶解了），故获得广泛应用。表4-4 乳化洗净液配方材料名称煤油松节油月桂酸三乙醇胺丁基溶纤剂表面活性剂偏硅酸钠水溶液备注配方 1 61 22.5 5.4 3.6 1.5 — — 2 10 — — — — 1 100 在煤油、表面活性剂与水混合后再加入偏硅酸钠（三）有机溶剂脱脂法这是一种常见的除油脱脂的方法。采用溶解能力强、不易燃、毒性小，而且便于操作，挥发缓慢的有机溶剂，如汽油、石油溶剂、松节油、二甲苯、二氯乙烷、三氯乙烯、四氯乙烯等。采用有机溶剂除掉零件表面油脂的方法，一般都是用浸渍法，即把被清洗的零件浸入溶剂中，经过搅拌或人工冲洗除油，它可以较快地将大量油脂溶解而被除掉，但是要想完全脱脂还是比较困难的，故要想完全脱脂，最好是和其他方法配合使用。除此，还有蒸汽法和超声波法，这两种方法的清洗质量和速度都较为理想的。蒸汽法采用的清洗液主要是三氯乙烯，把被清洗零件放入三氯乙烯加热溶液中或蒸汽中，三氯乙烯与被清洗零件接触状态有液相、气相、液-气相、多重液相以及喷射等多种形式，使被清洗零件得以去脂。表4-5 三氯乙烯清洗液配方材料名称及用途三氯乙烯三乙胺环氧氯丙烷四氢呋喃吡啶醋酸乙酯赤芍用途配方编号 1 100 0.05 0.5 0.5 0.01 — — 钢铁零件 2 100 — — 0.2 — 0.02 — 钢铁零件 3 100 — — — — — 1.5-4 铝合金零件三氯乙烯除油脂液有毒,小心慎!

展开阅读全文
