气缸的知识

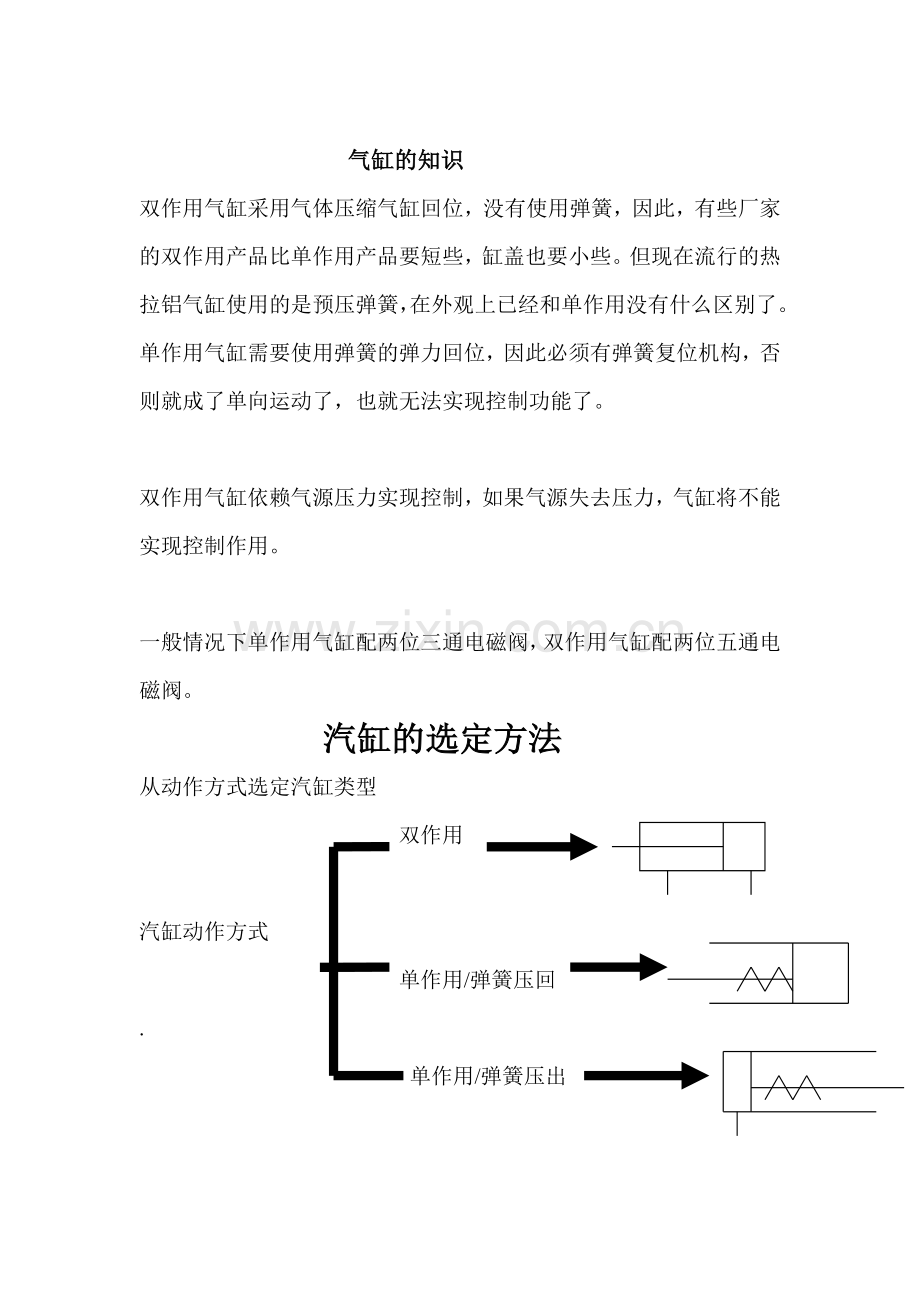

双作用气缸采用气体压缩气缸回位，没有使用弹簧，因此，有些厂家的双作用产品比单作用产品要短些，缸盖也要小些。但现在流行的热拉铝气缸使用的是预压弹簧，在外观上已经和单作用没有什么区别了。单作用气缸需要使用弹簧的弹力回位，因此必须有弹簧复位机构，否则就成了单向运动了，也就无法实现控制功能了。

双作用气缸依赖气源压力实现控制，如果气源失去压力，气缸将不能实现控制作用。

一般情况下单作用气缸配两位三通电磁阀，双作用气缸配两位五通电磁阀。
汽缸的选定方法
从动作方式选定汽缸类型
双作用

汽缸动作方式
单作用/弹簧压回
.
单作用/弹簧压出

汽缸的选定程序
选定缸径尺寸 选定汽缸行程 选定汽缸类型 选定安装形式 选定缓冲形式 选定磁开关 选定汽缸配
安装形式
汽缸行程
缸筒内径

磁性开关

如何决定缸筒内径尺寸
首先，请确认以下三个使用条件
A 确定有关负载重量
负载条件包括 工件`夹具`导杆等可动部分的重量
B 选定使用的空气压力
供应汽缸的压缩空气压力
C 动作方向
确定汽缸动作方向（上`下`水平）
气压理论出力计算方法
F = P X A
活塞受压面积（πR^2 ）
工作 压力(通常1标准大气压/6~7kgf)

汽缸理论出力
双作用汽缸输出力表
缸径
MM
负载率µ50%时汽缸允许出力
汽缸理论出力
使用空气压力 MPa
使用空气压力 MPa
6
0.3
0.4
0.5
0.6
0.7

0.3
0.4
0.5
0.6
0.7

10
0.43
0.57
0.71
0.85
0.99

0.85
1.13
1.41
1.7
1.98

12
1.18
1.57
1.97
2.36
2.75

2.36
3.14
3.93
4.71
5.5

16
3.02
4.02
5.05
6.05
7.05

6.03
8.04
10.1
12.1
14.1

20
4.71
6.3

7.85
9.4
11.0

9.42
12.6
15.7
18.8
22.0

25
7.35
9.8

12.3
14.7
17.2

14.7
19.6
24.5
29.4
34.4

32
12.1
16.1
20.1
24.2
28.2

24.1
32.2
40.2
48.3
56.3

40
18.9
25.2
31.4
37.7
44.0

37.7
50.3
62.8
75.4
88.0

选择行程
确认工件的移动距离
各系列的标准行程可由行程表得知，把超过工件移动距离的最小标行程作为行程来选择。
（例）移动距离 93MM
汽缸行程 100MM
行程100MM

移动距离93MM

选择汽缸系列

汽缸系列

汽缸缸径MM

4
6
8
10
12
16
20
25
32
40
50
63
80
100
125
160
180
200
250
300

CJ2系列
小型不锈钢

紧凑型`轻型`不锈钢

CM2系列
系列

铝质缸筒`轻型

CG1系列
CA2系列
拉杆式，中缸径

MB系列
系列

C85系列
符合CETIOP 标准

C95
汽缸
CQ2系列
薄型

CQS系列
紧凑型 薄型

MGQ
带导杆薄型汽缸

MGP
MY
机械 式无杆汽缸

MXS

MXF
气动滑台
MXW

MXP

CS
大型

选择安装

安
装
形
式
不同的系列有不同的安装形式，而各系列亦有多种安装形式可供选择，应根据汽缸的不同用途，来选择安装形式。
CJ2
CM2
CG1
MB
C85/
C95
CQ2
CQS

基本型
脚座型
杆侧法兰型
单耳环型
双耳环型
杆侧耳轴型
无杆侧耳轴
中央耳轴型
。 选择缓冲形式

CJ2
CM2
CG1
MB
C85/
C95
CQ2
CQS

缓
冲
形
式

无缓冲

橡胶缓冲

气缓冲

液压缓冲器

磁性开关的选择
安装于汽缸上的磁性开关，主要是作位置检测之用。

适合磁性开关
汽缸系列

磁性开关安装形式

有触点舌簧型

钢带安装
轨道安装
拉杆安装
直接安装
直流 交流
CJ2

D-C73L
CM2

D-C73L
CG1

D-B54L
CA2。MB

D-A54L
C85

D-C73L D-C80L
C95

D-A54L D-A56L
CQS

D-A93L
CQ2

D-A73HL
MGQ。MGP

D-Z73L
MY

D-A93L D-Z73L
MXS，MXQ，MXF，MXW，MXP

D-A93L
