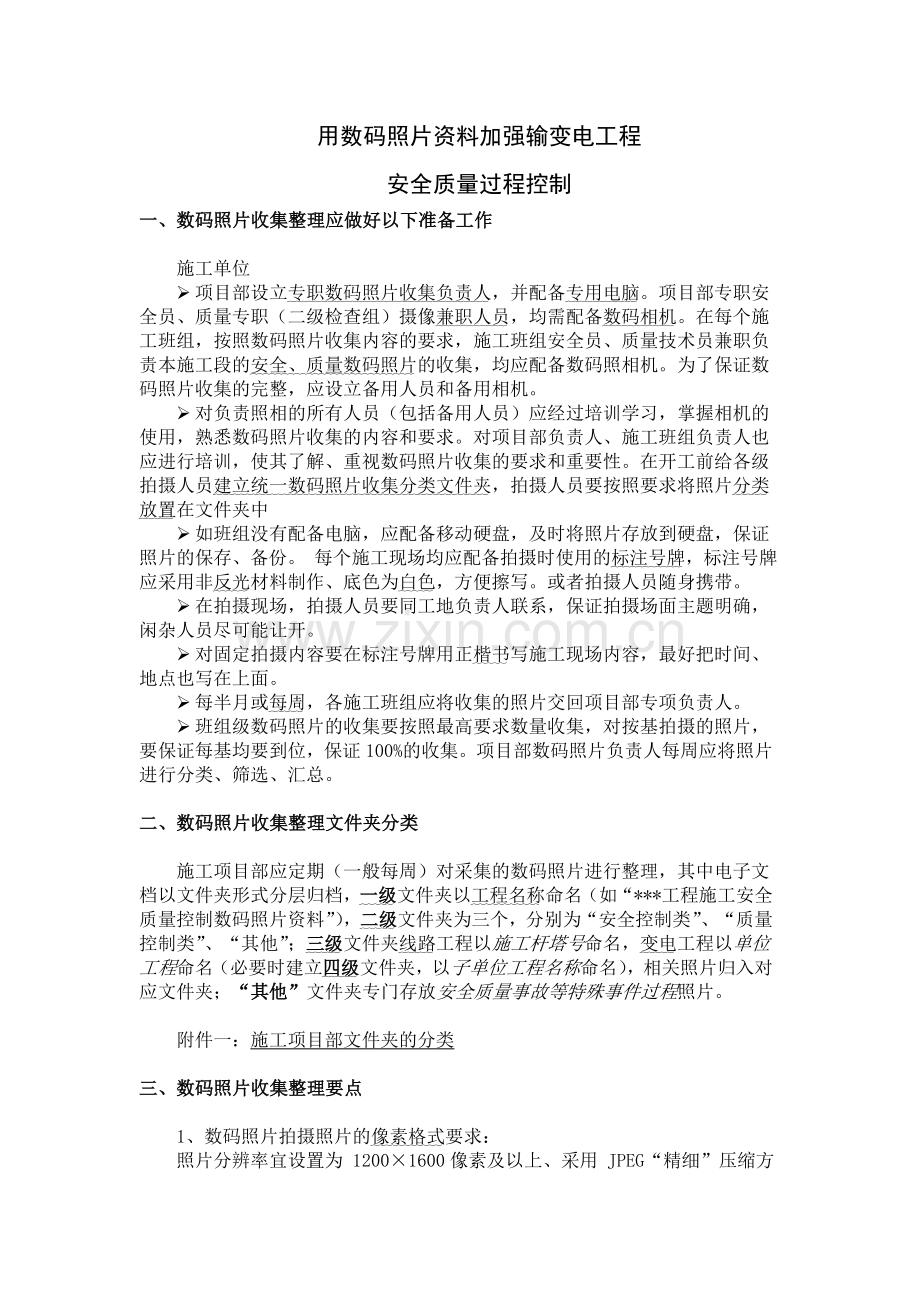

用数码照片资料加强输变电工程
安全质量过程控制
一、数码照片收集整理应做好以下准备工作

施工单位
Ø 项目部设立专职数码照片收集负责人，并配备专用电脑。项目部专职安全员、质量专职（二级检查组）摄像兼职人员，均需配备数码相机。在每个施工班组，按照数码照片收集内容的要求，施工班组安全员、质量技术员兼职负责本施工段的安全、质量数码照片的收集，均应配备数码照相机。为了保证数码照片收集的完整，应设立备用人员和备用相机。
Ø 对负责照相的所有人员（包括备用人员）应经过培训学习，掌握相机的使用，熟悉数码照片收集的内容和要求。对项目部负责人、施工班组负责人也应进行培训，使其了解、重视数码照片收集的要求和重要性。在开工前给各级拍摄人员建立统一数码照片收集分类文件夹，拍摄人员要按照要求将照片分类放置在文件夹中
Ø 如班组没有配备电脑，应配备移动硬盘，及时将照片存放到硬盘，保证照片的保存、备份。 每个施工现场均应配备拍摄时使用的标注号牌，标注号牌应采用非反光材料制作、底色为白色，方便擦写。或者拍摄人员随身携带。
Ø 在拍摄现场，拍摄人员要同工地负责人联系，保证拍摄场面主题明确，闲杂人员尽可能让开。
Ø 对固定拍摄内容要在标注号牌用正楷书写施工现场内容，最好把时间、地点也写在上面。
Ø 每半月或每周，各施工班组应将收集的照片交回项目部专项负责人。
Ø 班组级数码照片的收集要按照最高要求数量收集，对按基拍摄的照片，要保证每基均要到位，保证100%的收集。项目部数码照片负责人每周应将照片进行分类、筛选、汇总。

二、数码照片收集整理文件夹分类

施工项目部应定期（一般每周）对采集的数码照片进行整理，其中电子文档以文件夹形式分层归档，一级文件夹以工程名称命名（如“***工程施工安全质量控制数码照片资料”），二级文件夹为三个，分别为“安全控制类”、“质量控制类”、“其他”；三级文件夹线路工程以施工杆塔号命名，变电工程以单位工程命名（必要时建立四级文件夹，以子单位工程名称命名），相关照片归入对应文件夹；“其他”文件夹专门存放安全质量事故等特殊事件过程照片。

附件一：施工项目部文件夹的分类

三、数码照片收集整理要点

1、数码照片拍摄照片的像素格式要求：
照片分辨率宜设置为 1200×1600像素及以上、采用 JPEG“精细”压缩方式，不宜大于1M。拍摄时设置“日期时间显示”功能。(一般采用ACD\Photoshop处理)
2、拍摄标识牌：现场实物照片在拍摄主体右下角应设置标识牌（采用非反光材料制作， 底色为白色）， 标识牌约占照片整体画面面积的１／１６～１／９；
(用取景框大致划分１／１６ ～１／９)(可采用A4纸）
标识牌应包含工程名称、 施工部位、 拍摄时间等要素，式样如下图所示；

工程名称：××变电站工程
施工部位：主控通信楼

当前日期：2011年03月25日

3、命名
数码照片应单独命名， 名称应能反映工程部位、 主要工序及照片的主题内容， 并尽可能简洁， 一般以“拍摄时间＋拍摄主题＋序号”或“拍摄时间＋（ 拍摄部位） ＋拍摄主题＋序号” 的形式表示。
l ２０１０１０１０站址原貌 ０１ ；
l ２０１０１０１０工程协调会 ０２； (会议主题可用横幅、 幕墙或投影等展现，)
l ２０１０１０１断路器螺栓扭矩检测 ０１
l ２０１０１０１０主变压器基础地基验槽(过程验收)
l ２０１０１０１０ 主变防火墙工艺０１
l ２０１０１０１０ 投运前阶段公司专检 (检查会议)
4、移交
工程竣工后一个月内，各单位应完成数码照片的整理（单张数码照片名称应能反映事件的主要内容、并尽可能简洁），施工项目部移交业主项目部，业主项目部汇总后用不可擦除型光盘刻录并移交工程建设管理单位保存。

附件二：施工单位数码照片采集要点

在使用过程中，如发现有未建立工程或有其他问题请联系技术支持。
联 系 人：王宝宏
联系电话：[phone] 13934148379
Q Q号码：13023606
邮 箱：sunwbh@
附件二：
施工单位数码照片采集要点

一 日常安全文明施工管理
1安全文明施工 表现人员培训教育情况，如安全教育、班前列队进行安全交底等；安全文明施工情况，如总体布置（线路工程在安全围栏外，面向现场入口处拍摄）、安全防护用品使用（人员作业、移位状态）、遵章守纪情况等。
每个主要作业点（如基础、组塔每基、架线牵张场及重要跨越架等）留存安全文明施工总体布置情况照片 1 张、防护用品使用情况照片 1-2 张、“三违”照片 1-2 张（若有）。
2定期安全检查 现场出现异常时的基本状况 每个事件留存照片 1-2张。 每月至少检查一次。
3 安全员日检 表现施工安全的关键部位、工序、重要及危险作业项目安全监护人员到位情况，违章、违规等现场典型案例
每个案例留存 2-3 张典型照片正常工作时宜每天进行。
4 事故（件）处理 表现事件（事故）发生时的现状、结果，以及主要原因（如有可能）、相关证明材料等
每个事件（事故）留存典型照片 3-5 张。悉数留存。
发生未遂、轻伤及以上事故，或接到监理停工令或隐患通知单的事件。
二 施工质量控制活动
1 材料和设备检验
⑴ 试件制作及见证取样
表现试件制作主要过程、操作人员等要素重要试件每组 1-2 张，悉数留存。
⑵设备开箱检验 表现开箱设备整体外观、缺陷（如有）特写重要设备每件留存整体照片 1 张，缺陷（如有）1-3张。施工单位负责接收、保管的材料设备
2 隐蔽工程验收
⑴ 线路工程 拍摄时在明显位置放置标注号牌（注明工程名称、桩号及部位）标注号牌应采用非反光材料制作、底色为白色，方便擦写。
①基础钢筋绑扎 包含钢筋数量、间距、保护层厚度等要素 每基基础均留存照片 1 张，具体留存 A 塔腿，且面向该腿 ab 侧拍摄。
②基础混凝土浇筑 坍落度测试、试块制作、混凝土下料、振捣等关键环节。
坍落度测试过程照片不少于全部基础总数的 50%；试块制作过程不少于规程要求的数量 50%;混凝土下料不少于全部基础数量的50%（坑深超过 3 米全部留存），振捣过程不少于全部基础数量的 50%。每类各取典型照片 3-5 张留存。
③基础拆模 反映基础外观质量、断面尺寸等要素。 每基基础留存 A 腿的外观质量照片 1 张，断面尺寸照片 1 张（具体采集该腿ab 侧面,如基坑贯通其余腿应作背景）。
④直线管、耐张管压接
包含清洗、压接、尺寸量测等要素。 按压接管（直线、耐张）
总数的 10%留存照片（随机抽取），每管留存 3 张。
采用塔上压接时，每基可只留存压接过程全景照片 1-2 张（可从地面或塔上适宜位置拍摄）。
⑵ 变电工程 拍摄时在明显位置放置标注号牌（注明工程名称、桩号及部位）
标注号牌应采用非反光材料制作、底色为白色，方便擦写。
①地基验槽 反映地基基槽地质状况、尺寸等要求 每个建（构）筑物分别留存 2-3 张照片。
②钢筋工程 包含钢筋数量、间距、保护层厚度等要素每处留存全貌和局部特写各1张,须覆盖全部相关单位工程
单位工程划分按验评规程。
③地下混凝土工程 反映浇筑过程关键要素 每日每个作业点至少留存1 张照片。
④防水工程 能表现施工关键环节 每处基层、找平层、防水层施工状态照片各 1-2张，悉数留存。
⑤接地装置 表现埋设深度、搭接长度、焊接质量、防腐情况等要素
每处留存全景照片 1 张，局部特写照片 1-3 张。
