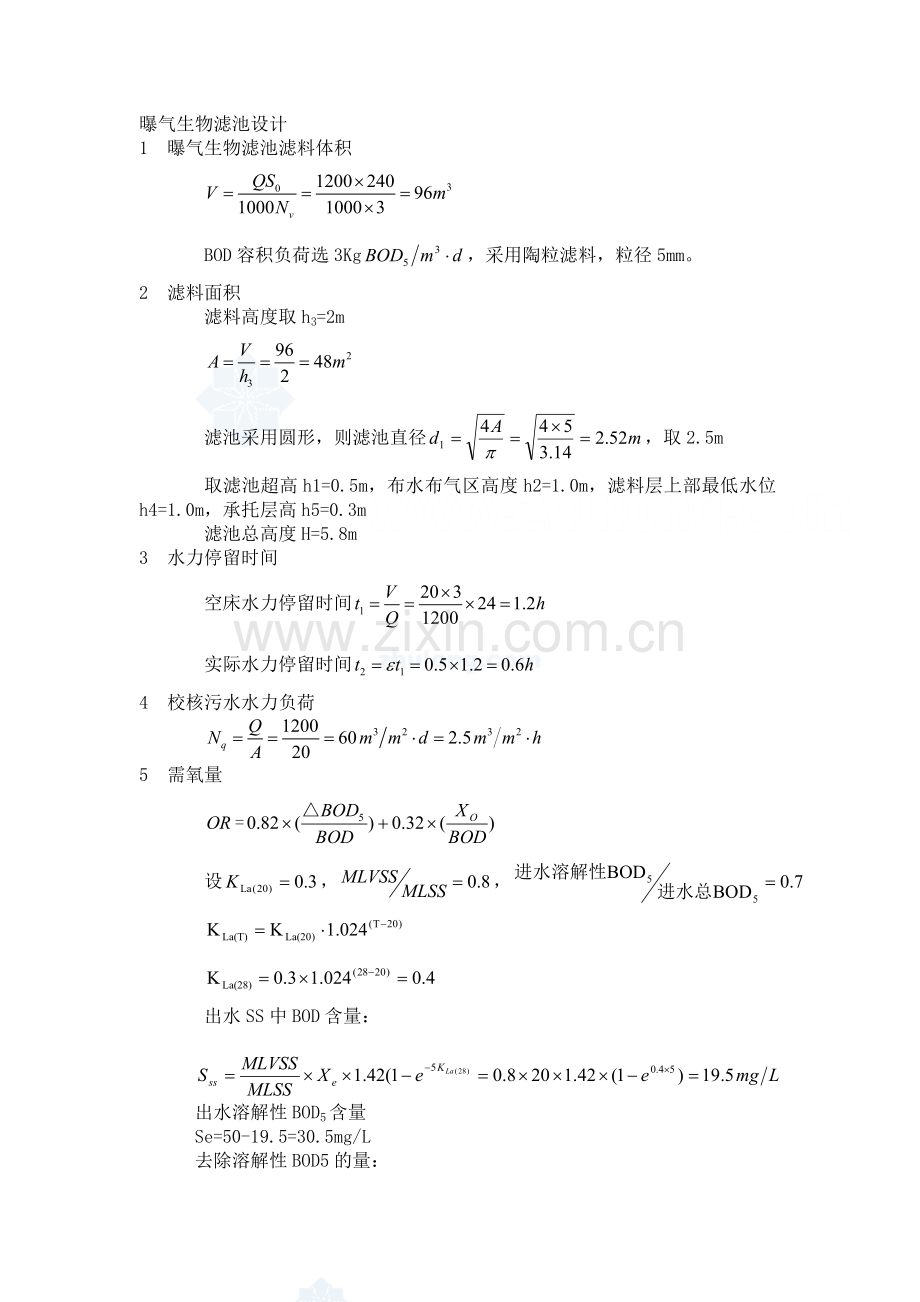

曝气生物滤池设计
1 曝气生物滤池滤料体积

BOD容积负荷选3Kg，采用陶粒滤料，粒径5mm。
2 滤料面积
滤料高度取h3=2m

滤池采用圆形，则滤池直径，取2.5m
取滤池超高h1=0.5m，布水布气区高度h2=1.0m，滤料层上部最低水位h4=1.0m，承托层高h5=0.3m
滤池总高度H=5.8m
3 水力停留时间
空床水力停留时间
实际水力停留时间
4 校核污水水力负荷

5 需氧量
=
设，，

出水SS中BOD含量：
出水溶解性BOD5含量
Se=50-19.5=30.5mg/L
去除溶解性BOD5的量：

单位BOD需氧量：

实际需氧量:

6 标准需氧量换算
设曝气装置氧利用率为EA=12%，混合液剩余溶解氧C0=2mg/L,曝气装置安装在水面下4.2m，取α=0.8，β=0.9，Cs=7.92mg/L，ρ=1

标准需氧量：
供气量：

曝气负荷校核：
满足要求。
7 反冲洗系统
采用气水联合反冲洗
（1） 空气反冲洗计算，选用空气反冲洗强度

（2） 水反冲洗计算，选用水反冲洗强度

冲洗水量占进水量比为：
工作周期以24h计，水冲洗每次15min
曝气装置与反冲进气管合用选用穿孔曝气管，穿孔管孔眼直径为3mm，孔距70mm,设支管管径为20mm，支管间距取80mm，经计算共需支管48根，枝状布置。孔口向下倾斜45°，曝气管布置在滤板上100mm处。
设曝气管干管内空气流速为v1=12m/s
曝气干管管径：，取φ57×3.5m
承托层采用砾石，分为3层布置，从上到下第一层砾石粒径3mm,层厚100mm，第二层粒径6mm，层厚100mm，第三层粒径12mm,层厚100mm。
8 布水设施
滤池布水系统选用管式大阻力配水系统，干管进口流速，支管进口流速，支管间距0.20m,配水孔径，配水孔间距80mm。
干管管径
设支管的管径为20mm，经计算共需支管20根，支管实际间距0.209m，支管实际流速为。
9 出水装置
出水堰为齿形三角堰，堰口角度90°，齿高50mm,齿宽100mm,共80个齿，水面位于齿高1/2处，出水槽宽200mm,高800mm.
10 泥量估算
曝气生物滤池污泥产率Y=0.75kg/kgBOD
产泥量：
11 管道计算
设进水管流速为1.0m/s,
管径 ，取φ76×4mm
设出水管流速为0.8m/s
管径 ，取φ89×4.5mm
反冲洗进水管流速为2.5m/s
管径 ，取φ150×4.5mm
反冲洗进气管流速为15m/s
管径 ，取φ89×4.5mm
排污管流速为1.2m/s
管径 ，取φ212×6mm
