离合器设计参数.doc

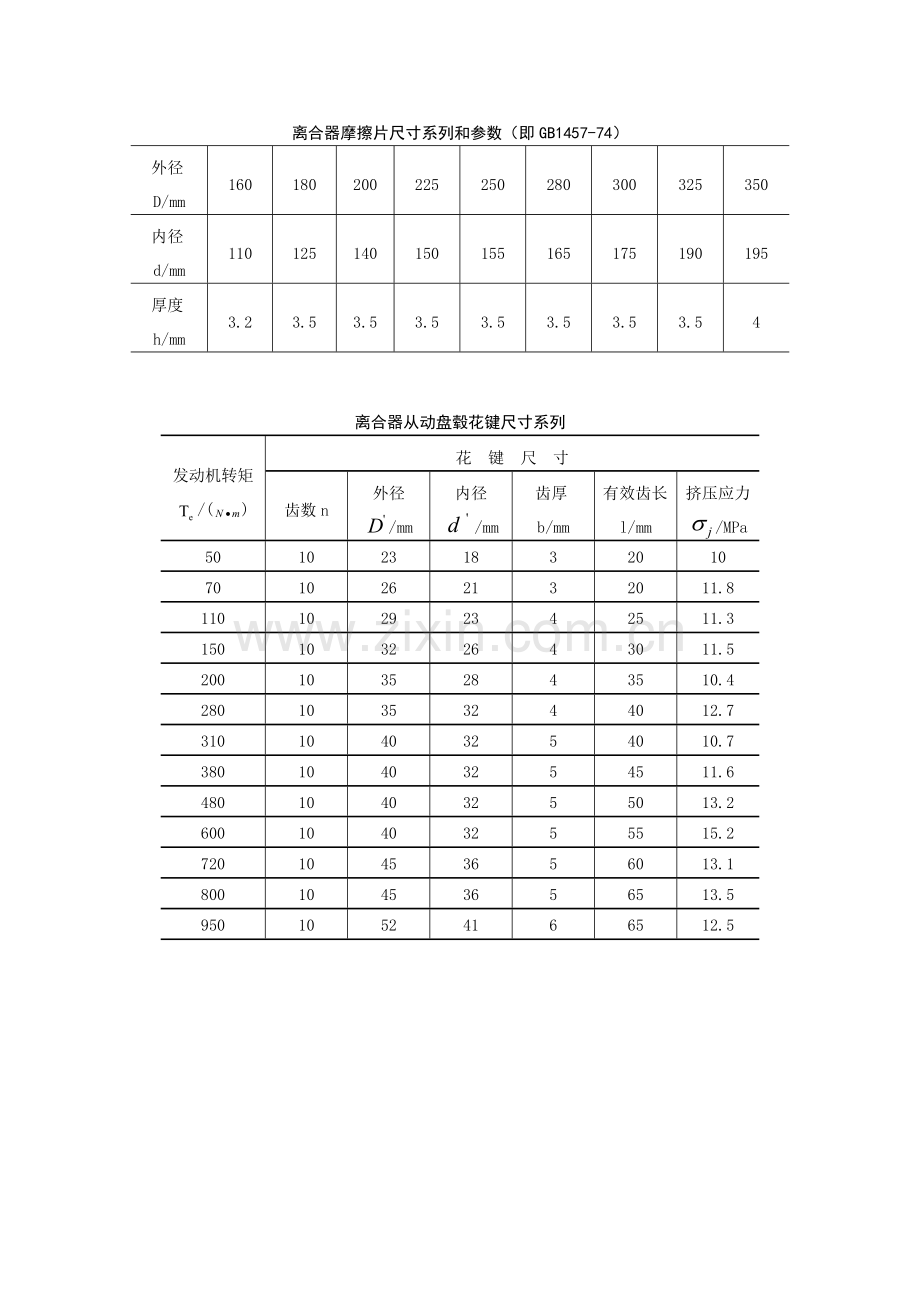

离合器摩擦片尺寸系列和参数（即GB1457-74）
外径D/mm
160
180
200
225
250
280
300
325
350
内径d/mm
110
125
140
150
155
165
175
190
195
厚度h/mm
3.2
3.5
3.5
3.5
3.5
3.5
3.5
3.5
4

离合器从动盘毂花键尺寸系列
发动机转矩/()
花 键 尺 寸
齿数n
外径/mm
内径/mm
齿厚b/mm
有效齿长l/mm
挤压应力/MPa
50
10
23
18
3
20
10
70
10
26
21
3
20
11.8
110
10
29
23
4
25
11.3
150
10
32
26
4
30
11.5
200
10
35
28
4
35
10.4
280
10
35
32
4
40
12.7
310
10
40
32
5
40
10.7
380
10
40
32
5
45
11.6
480
10
40
32
5
50
13.2
600
10
40
32
5
55
15.2
720
10
45
36
5
60
13.1
800
10
45
36
5
65
13.5
950
10
52
41
6
65
12.5

螺旋压紧弹簧 （GB/T 1358-1993）
序号
外径
D
丝径
d
节距
t
最大压力
P2(kg)
最大变形
F2(mm)
自由长度
H0(mm)
有效圈数
n
单圈变形
f
1
30
4.0
8.0
45.5
31.2
85
9.9
3.16
2
30
4.0
8.0
45.5
37.2
100
11.8
3.16
3
30
4.0
8.0
45.5
45.1
120
14.3
3.16
4
30
4.0
8.0
45.5
53.0
140
16.8
3.16
5
30
4.5
7.7
63.2
12.8
45
5.0
2.56
6
30
4.5
7.7
63.2
16.1
55
6.3
2.56
7
30
4.5
7.7
63.2
19.5
65
7.6
2.56
8
30
4.5
7.7
63.2
24.3
80
9.5
2.56
9
30
5.0
7.6
80.8
11.3
50
5.6
2.02
10
30
5.0
7.6
80.8
13.9
60
6.9
2.02
11
30
5.0
7.6
80.8
16.7
70
8.3
2.02
12
30
5.5
7.6
92.4
9.9
55
6.2
1.60
13
30
5.5
7.6
92.4
12.0
65
7.5
1.60
14
30
5.5
7.6
92.4
14.0
75
8.8
1.60
15
30
6.0
7.8
131.2
9.1
60
6.5
1.40
16
30
6.0
7.8
131.2
10.9
70
7.8
1.40
17
30
6.0
7.8
131.2
12.7
80
9.1
1.40
18
35
5.0
8.9
70.6
18.0
60
5.9
3.06
19
35
5.0
8.9
70.6
21.4
70
7.0
3.06
20
35
5.0
8.9
70.6
24.7
80
8.1
3.06
21
35
5.0
8.9
70.6
31.8
100
10.4
3.06
22
35
6.0
8.8
115.0
11.2
55
5.2
2.17
23
35
6.0
8.8
115.0
13.8
65
6.4
2.17
24
35
6.0
8.8
115.0
16.2
75
7.5
2.17
25
35
6.0
8.8
115.0
19.9
90
9.2
2.17
26
40
6.0
9.9
102.0
16.1
60
5.2
3.10
27
40
6.0
9.9
102.0
19.2
70
6.2
3.10
28
40
6.0
9.9
102.0
22.3
80
7.2
3.10
29
40
6.0
9.9
102.0
31.6
110
10.2
3.10
30
40
6.0
9.9
102.0
50.5
170
16.3
3.10
31
40
8.0
10.2
270.0
9.0
65
5.1
1.76
32
40
8.0
10.2
270.0
10.7
75
6.1
1.76
33
40
8.0
10.2
270.0
12.5
85
7.1
1.76
34
40
8.0
10.2
270.0
14.2
95
8.1
1.76
35
40
8.0
10.2
270.0
16.9
110
9.6
1.76
36
40
8.0
10.2
270.0
20.2
130
11.5
1.76
37
40
8.0
10.2
270.0
23.9
150
13.6
1.76
38
45
6.0
11.3
91.8
24.3
75
5.8
4.20
