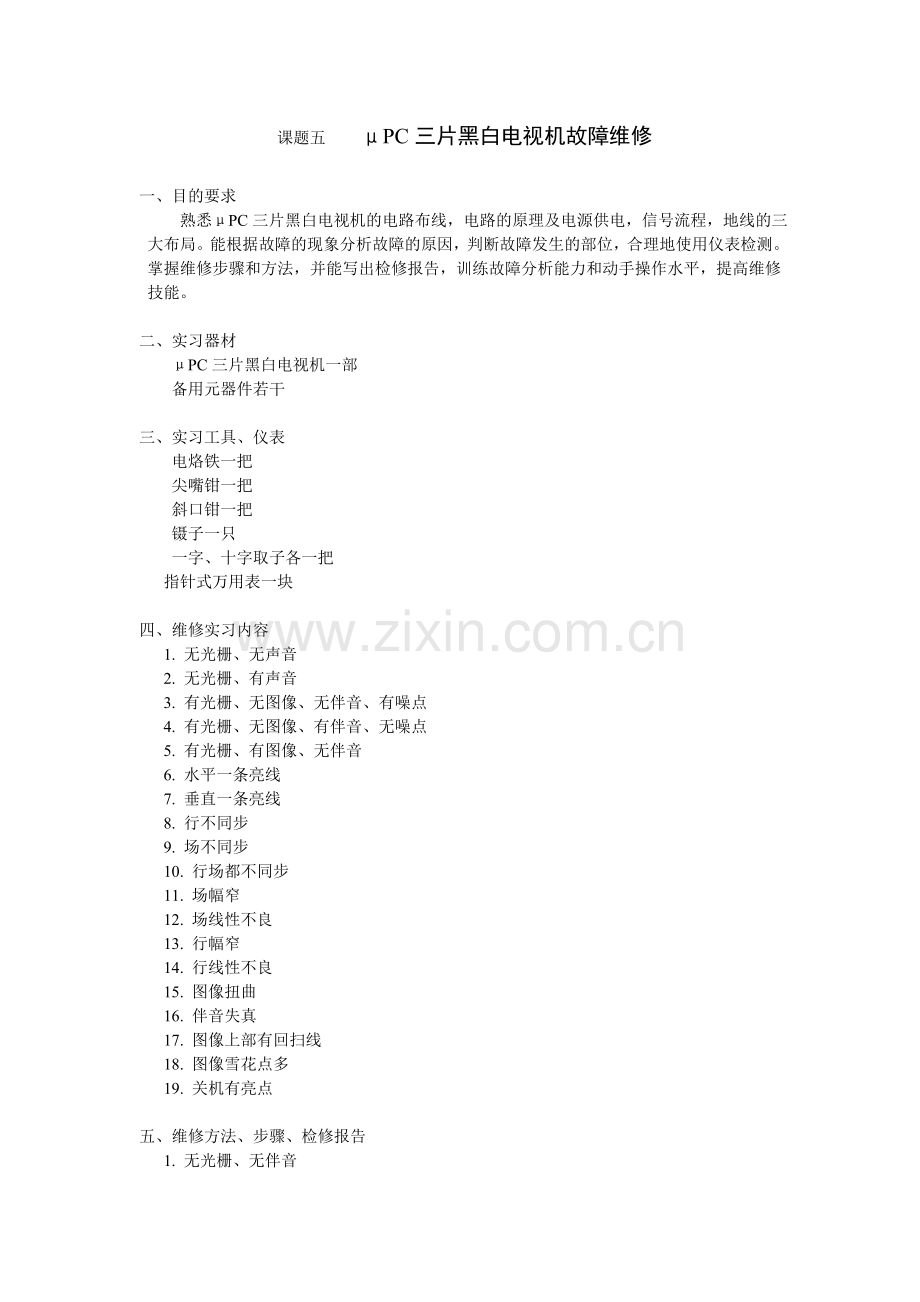

课题五 μPC三片黑白电视机故障维修

一、目的要求
熟悉μPC三片黑白电视机的电路布线，电路的原理及电源供电，信号流程，地线的三大布局。能根据故障的现象分析故障的原因，判断故障发生的部位，合理地使用仪表检测。
掌握维修步骤和方法，并能写出检修报告，训练故障分析能力和动手操作水平，提高维修技能。

二、实习器材
μPC三片黑白电视机一部
备用元器件若干

三、实习工具、仪表
电烙铁一把
尖嘴钳一把
斜口钳一把
镊子一只
一字、十字取子各一把
指针式万用表一块

四、维修实习内容
1. 无光栅、无声音
2. 无光栅、有声音
3. 有光栅、无图像、无伴音、有噪点
4. 有光栅、无图像、有伴音、无噪点
5. 有光栅、有图像、无伴音
6. 水平一条亮线
7. 垂直一条亮线
8. 行不同步
9. 场不同步
10. 行场都不同步
11. 场幅窄
12. 场线性不良
13. 行幅窄
14. 行线性不良
15. 图像扭曲
16. 伴音失真
17. 图像上部有回扫线
18. 图像雪花点多
19. 关机有亮点

五、维修方法、步骤、检修报告

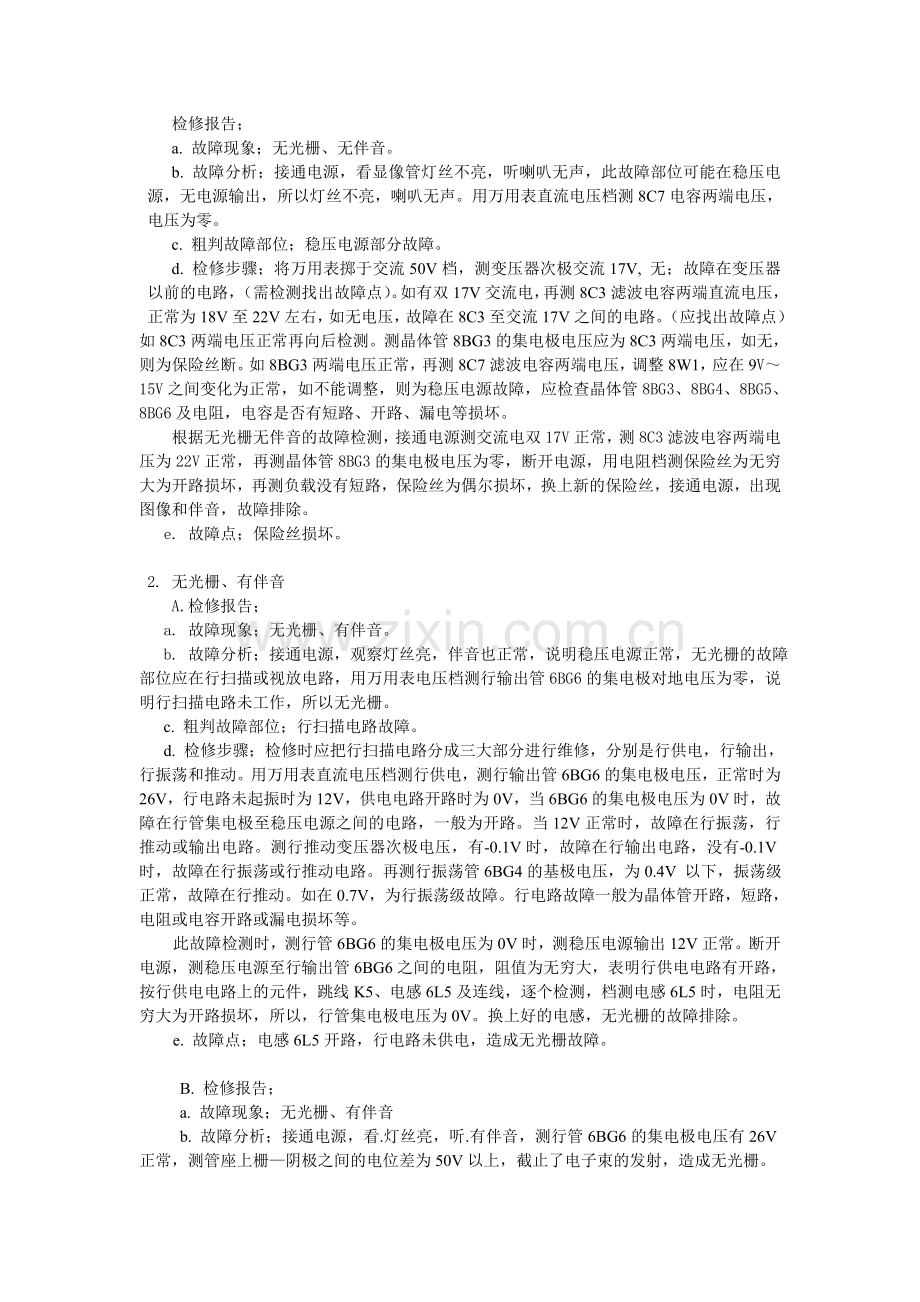

1. 无光栅、无伴音
检修报告；
a. 故障现象；无光栅、无伴音。
b. 故障分析；接通电源，看显像管灯丝不亮，听喇叭无声，此故障部位可能在稳压电源，无电源输出，所以灯丝不亮，喇叭无声。用万用表直流电压档测8C7电容两端电压，电压为零。
c. 粗判故障部位；稳压电源部分故障。
d. 检修步骤；将万用表掷于交流50V档，测变压器次极交流17V, 无；故障在变压器以前的电路，（需检测找出故障点）。如有双17V交流电，再测8C3滤波电容两端直流电压，
正常为18V至22V左右，如无电压，故障在8C3至交流17V之间的电路。（应找出故障点）
如8C3两端电压正常再向后检测。测晶体管8BG3的集电极电压应为8C3两端电压，如无，则为保险丝断。如8BG3两端电压正常，再测8C7滤波电容两端电压，调整8W1，应在9V～15V之间变化为正常，如不能调整，则为稳压电源故障，应检查晶体管8BG3、8BG4、8BG5、8BG6及电阻，电容是否有短路、开路、漏电等损坏。
根据无光栅无伴音的故障检测，接通电源测交流电双17V正常，测8C3滤波电容两端电压为22V正常，再测晶体管8BG3的集电极电压为零，断开电源，用电阻档测保险丝为无穷大为开路损坏，再测负载没有短路，保险丝为偶尔损坏，换上新的保险丝，接通电源，出现图像和伴音，故障排除。
e. 故障点；保险丝损坏。

2. 无光栅、有伴音
A.检修报告；
a. 故障现象；无光栅、有伴音。
b. 故障分析；接通电源，观察灯丝亮，伴音也正常，说明稳压电源正常，无光栅的故障部位应在行扫描或视放电路，用万用表电压档测行输出管6BG6的集电极对地电压为零，说明行扫描电路未工作，所以无光栅。
c. 粗判故障部位；行扫描电路故障。
d. 检修步骤；检修时应把行扫描电路分成三大部分进行维修，分别是行供电，行输出，行振荡和推动。用万用表直流电压档测行供电，测行输出管6BG6的集电极电压，正常时为26V，行电路未起振时为12V，供电电路开路时为0V，当6BG6的集电极电压为0V时，故障在行管集电极至稳压电源之间的电路，一般为开路。当12V正常时，故障在行振荡，行推动或输出电路。测行推动变压器次极电压，有-0.1V时，故障在行输出电路，没有-0.1V时，故障在行振荡或行推动电路。再测行振荡管6BG4的基极电压，为0.4V 以下，振荡级正常，故障在行推动。如在0.7V，为行振荡级故障。行电路故障一般为晶体管开路，短路，电阻或电容开路或漏电损坏等。
此故障检测时，测行管6BG6的集电极电压为0V时，测稳压电源输出12V正常。断开电源，测稳压电源至行输出管6BG6之间的电阻，阻值为无穷大，表明行供电电路有开路，按行供电电路上的元件，跳线K5、电感6L5及连线，逐个检测，档测电感6L5时，电阻无穷大为开路损坏，所以，行管集电极电压为0V。换上好的电感，无光栅的故障排除。
e. 故障点；电感6L5开路，行电路未供电，造成无光栅故障。

B. 检修报告；
a. 故障现象；无光栅、有伴音
b. 故障分析；接通电源，看.灯丝亮，听.有伴音，测行管6BG6的集电极电压有26V正常，测管座上栅—阴极之间的电位差为50V以上，截止了电子束的发射，造成无光栅。
c. 粗判故障部位；视放级故障。
d. 检修步骤；接通电源，用万用表直流电压档测阴极电压高于50V以上，测亮度电路的亮度电位器2W2中心抽头，电压也在50V以上，调整亮度电位器电压不变，表明亮度电路有故障。断开电源，用欧姆档测亮度电路上的元器件，电阻2R28、2R29、亮度电位器2W2，当测到亮度电位器的AB端正常，测AC端，阻值无穷大，BC端也为无穷大，表明电位器C端即接地端开路，造成亮度不可调，使阴极电压大于50V以上，使栅-阴极点位大于50V，电子束截止，造成无光栅。换上正常的亮度电位器，调整后光栅正常，故障排除。
e. 故障点；亮度电位器开路，造成无光栅故障。

3. 有光栅、无图像、无伴音、有噪声点
检修报告
a. 故障现象；有光栅，无图像，无伴音，有噪声点。
b. 故障分析；观察此故障，有噪点，故障在预中放、高频头电路，或高频头没有调到所需频道上。
c. 粗判故障部位；预中放或高频头电路。
d. 检修步骤；接通电源，用表笔碰集成电路1366的8脚，噪点应闪动，再碰CT1插座的1脚，噪点应闪动，不闪动为集成电路1366的8脚至CT1插座之间有故障，再调高频头的频道旋钮，噪点有变化，把选钮调在所需频道上，调微调旋钮，应出现图像，伴音通道正常应出现伴音。
检修此故障时，先接通电源，碰1366的8脚噪点有变化，碰CT1的插座1脚，噪点无变化，表明故障在1366与CT1插座之间，断开电源，用电阻档测其电路的元器件，当测声表面滤波器2LB1时，2.3脚之间短路，换上好的声表面滤波器，微调高频头旋钮，图像，声音正常。
e. 故障点；声表面引脚短路，中频信号不能送入公共通道，造成无图，无声故障。

4. 有光栅、无图像、有伴音、无噪声点
检修报告
a. 故障现象；有光栅、无图像、有伴音、无噪声点
b. 故障分析；有伴音证明公共通道正常，无图像，无噪声点，表明故障在1366的3脚到显像管阴极之间的视放电路，视频信号不能输入显像管，所以不能显示图像。
c. 粗判故障部位；视放电路。
d. 检修步骤；此故障可以用电压测量法或电阻测量法来检测，断开电源，用的阻挡测量1366的3脚与显像管阴极之间电路上的元器件，如2BG3, 2R20, 2R35, 2R21, 2R22, 2R23,2R24,2BG4,2L4,2C24,2R30等，档测量电阻2R35时，阻值为无穷大，电阻2R35开路，使视频信号中断，所以造成无图像，无噪点故障。换上正常电阻，图像恢复正常。
e. 故障点；视放电路中2R35开路，造成无图像故障。

5. 有光栅、有图像、无伴音
检修报告
a. 故障现象；有光栅，有图像，无伴音
b. 故障分析；有图像证明公共通道及高频头电路正常，无伴音是伴音通道电路出现故障，一是供电故障，二是信号通路故障，三是元器件损坏。
c. 粗判故障部位；伴音通道
d. 检修步骤；接通电源，用直流电压档检测1353的5脚电压，正常为8V，如电压很低或为零，则为3C2,3C3滤波电容漏电或电阻3R1开路，5脚电压正常后，再测10脚电压，正常为17V左右，不正常则为电阻3R7或电容3C8不良。两路供电正常后，再测8脚电压是10脚电压的一半为正常，然后测1353的其他各脚电压，应与原理图标注大致相同，哪一脚电压不符，应检查外围电路元件。
当各脚电压正常，再检查信号通道，用表笔碰1353的7脚，喇叭中应有，“喀，喀”声，如没有，则为喇叭，引线或电容3C13开路，正常后在碰1353的4脚，喇叭中有同样的声音，如没有则为电容3C11或引线开路。在碰3C1的前端，喇叭中也有声音，如没有则检测音量电位器是否开路，元件3C1,三端陶瓷滤波器3LB2,3R2,3R3,3C4,3C5,及其他元件是否有开路或短路故障。
此故障检测时，测各点电压正常，在接通电源时，碰1353的7脚，喇叭中有声音，碰7脚时，喇叭中无声音，断开电源 用电阻档测电容3C11正常，在侧1353的4脚与电容3C11的一脚阻值很大，正常时为零，再测，跳线K4开路。焊好跳线，调音量电位器，伴音正常。
e. 故障点；K4开路，使音频信号不能输入音频放大器，造成无伴音。

6. 水平一条亮线
检修报告
a. 故障现象；水平一条亮线
b. 故障分析；水平一条亮线是因为场扫描电路故障造成，使场偏转线圈没有场频锯齿波电流，不能进行垂直扫描，所以在行扫描电路正常时，才形成水平一条亮线。
c. 粗判故障部位；场扫描电路
d. 检修步骤；接通电源，用万用表直流电压档测场集成电路1031HZ的各脚电压，应与原理图标注相符，如2脚电压为零时，则是供电电路故障，应查2脚与稳压电源输出端之间的电路。在外围电路元件正常时，集成电路引脚电压偏离很大且不正常时，则为集成电路损坏，当集成电路电压正常后，根据场信号流程来检测判断，从后级到前级。
把万用表掷在电阻R×1档，红表笔接地，黑表笔去碰1031的7脚，看水平一条亮线是否上，下闪动，不闪动则为场输出级故障，如场偏转线圈，引线，插座CT5，场输出耦合电容4C12等有开路。如闪动，再碰1031的4脚到7脚之间的耦合元件，不闪动应查电容4C8,可变电阻4W2，电阻4R6及连线等。如闪动，其故障在场振荡级，应检查1031的6脚及5脚外围元件，场频电位器4W1，隔离电阻4R3，定时电容4C4和接地电阻4R4等。
检测此故障时，集成电路各脚电压都正常，采用碰触干扰法检查，碰7脚水平一条亮线闪动，碰4脚至7脚之间的元件也闪动，故障在场振荡级 ，断开电源 ，用电阻档检测4W1，4R3，4R4,4C4,当测4R3电阻时，阻值为无穷大开路，造成场停振无锯齿波电流，形成水平一条亮线。换上正常电阻4R3，垂直扫描光栅满屏，故障排除。
e. 故障点；场扫描电路中振荡级的电阻4R3开路，不能形成场频锯齿波电流，出现水平一条亮线故障。

7. 垂直一条亮线
检修报告
a. 故障现象；垂直一条亮线
b. 故障分析；垂直一条亮线表明行扫描电路正常，有光栅出现，故障在行偏转支路，即行输出管6BG6的集电极至行偏转电路元件有开路造成的。
c. 粗判故障部位；行偏转支路
d. 检修步骤；在关机状态下，用万用表欧姆档测量行偏转电路元件，行校正电容6C13，行线性电感6L4，插座CT6，引线及行偏转线圈。当测量校正电容6C13时，无充.放电现象，表明电容无容量开路，换上一只好的电容 ，左右光栅满屏，故障排除。
e. 故障点；校正电容6C13开路，使行偏转线圈无行频锯齿波电流 ，不能进行水平扫描，形成垂直一条亮线故障。

8. 行不同步
检修报告
a. 故障现象；行不同步
b. 故障分析；行不同步为接收机与发射端的行同步信号不一致，导致屏幕上形成无图像出现斜条现象，故障部位为两个部分，一，鉴相器，二，行振荡器。
c. 粗判故障部位；行扫描电路。
d. 检修步骤；在开机状态下，调整行频电感6L1，使斜条变宽出现图像，看图像在瞬间有否同步，无同步，故障在行振荡级，应查行振荡管6BG4，电阻6R9,6R10,6R11,6R12，振荡电容6C7,6C8,振荡电感6L1等有故。在瞬间能同步，故障在鉴相级。应检查鉴相级的元件，如电阻6R1、6R2、6R3、6R4、6R5、6R6、电容6C1、6C2、6C3、6C4、鉴相二极管6BG2、6BG3。
此故障检修时，调行频电感6L1时，瞬间有同步，故障在鉴相器，断开电源，用万用表欧姆档检测鉴相级元件，当测到电阻6R6时阻值无穷大开路，使行同步信号不能输入到行振荡级，出现行不同步。换上正常的电阻，图像正常无斜条出现，表明行以同步，故障排除。
e. 故障点；行鉴相级电阻6R6开路，造成行不同步。

9. 场不同步
检修报告
a. 故障现象；场不同步
b. 故障分析；场不同步是因为接收机与发射端的场信号不一致，使图像上下翻滚，故障也分两个部分，一、场振荡级，二、场积分电路。判断方法；调节场频电位器4W1，看图像瞬间有否同步，有同步，故障在积分电路，积分电路元件有电阻4R1、4R2、电容4C1、4C2。无同步，故障在场振荡电路。当调节场频电位器4W1时，无瞬间同步现象，故障在场振荡级，场振荡级元件有电位器4W1、电阻4R3、4R4、电容4C4等。
c. 粗判故障部位；场振荡级
d. 检修步骤；关断电源，用万用表的欧姆档测场振荡级元件，电位器4W1、电阻4R3、4R4、电容4C4，当测电容4C4时，容量变小，使充、放电加快，导致场不同步。换上正常容量的电容，图像稳定，故障排除。
e. 故障点；场振荡级电容4C4容量减小，使场不同步。

10. 行场都不同步
检修报告
a. 故障现象；行场都不同步
b. 故障分析；行场都不同步是因为，行扫描电路和场扫描电路都没有同步信号而出现斜条上、下翻滚现象，调节行频和场频，都不能同步，一般为同步分离电路故障。
c. 粗判故障部位；同步分离电路
d. 检修步骤；在关机的情况下，用万用表的欧姆档测同步分离电路中的元件，同步分离管2BG2、电阻2R15、2R16、2R17、2R18、2R19、电容2C16、2C17等。当测量同步分离管2BG2时，发射极和基极之间击穿短路损坏，导致行场都不同步。换上正常的三极管9012，调节行频和场频，使行场都能同步，图像正常，故障排除。
e. 故障点；同步分离管损坏，造成行场都不同步。

11. 场幅窄
检修报告
a. 故障现象；场幅窄
b. 故障分析；场幅窄是场扫描电路的信号幅度小，或场集成电路损坏造成的。应检查1031的4脚与7脚之间元件，1脚与场偏转线圈之间的元件，当集成电路外围元件正常，则为集成电路故障。
c. 粗判故障部位；场信号电路元件损坏。
d. 检修步骤；在开机状态下，测1031集成电路各引脚电压，如偏离正常值太大，则为集成电路损坏，如电压正常则为外围元件故障。检修此故障时，当测量集成电路各引脚电压正常，判断外围元件损坏。关断电源，用万用表欧姆档检测可变电阻4W2、电阻4R6、电容4C7、4C8、4C10、4C12、及偏转线圈4L1等，检测电阻正常，再测电容，当测电容4C8时，充、放电比正常时小，判断容量减小，用替换法换上一只好的电容，场幅满屏，故障排除。
e. 故障点；场幅耦合电容4C8容量减小，导致信号幅度小，场幅窄。

12. 场线性不良
检修报告
a. 故障现象；场线性不良
b. 故障分析；场线性不良一般为场反馈元件性能不良造成的，
c. 粗判故障部位；场反馈元件不良
d. 检修步骤； 检修此故障时，调节场线性可变电阻4W3时，场线性不能正常，应检查
场线性可变电阻4W3、电阻4R7、电容4C7、4C9、4C10、场偏转线圈等，当检查上述元件正常，则为集成电路1031性能不良，当测外围元件时都正常，判断集成电路1031性能不良，
用替换法换一块集成电路1031Hz，调场线性可变电阻4W3，场线性良好，故障排除。
e. 故障点；场集成电路1031不良，导致场线性不良。

13. 行幅窄
检修报告
a. 故障现象；行幅窄
b. 故障分析；行幅窄一般为行扫描电路信号幅度小，水平扫描幅度窄，故障为行供电电压低，行输出管6BG6的集电极电压低于26V，或是行逆程电容容量变小造成的。
c. 粗判故障部位；行输出级电路
d. 检修步骤；根据此故障现象，先检查稳压电源输出电压是否低于+12V, 不正常的应检修稳压电源，正常后再测行管6BG6的集电极电压是否在26V，低于26V的应该查行输出级元件是否有故障，行管集电极电压26V正常，再查行逆程电容的容量是否减小。该故障查稳压电源输出的电压只有9V, 属于稳压电源输出电压低造成的，检修稳压电源时，测CT7插座的1～2端有17V交流电压，而插座1～3端交流电压为零，断开电源，用电阻档测CT7插座的3脚与变压器的次级电阻，阻值很大不正常，检查发现连接线开路，导致变压器只有一个绕组工作，使输出电压降低，造成行幅窄。接通连线，开机行光栅满幅 ，行幅窄故障排除。
e. 故障点；变压器次级引线断，稳压电源输出电压降低，造成行幅窄。

14. 行线性不良
检修报告
a. 故障现象；行线性不良
b. 故障分析；行线性不良为行偏转电路元件不良造成的，如S校正电容6C13、行线性调节器6L4、行偏转6L7.等。
c. 粗判故障部位；行输出电路元件不良。
d. 检修步骤；打开电源，调节行线性电感6L4，行线性不能正常。关断电源，用万用表电阻档测电路上的元器件，电容6C13、调节器6L4、行偏转线圈6L7等。当测校正电容6C13时，容量偏小，换上正常的电容，行线性不良的故障排除。
e. 故障点；行校正电容6C13的容量减小，导致行线性不良。

15. 图像扭曲
检修报告
a. 故障现象；图像扭曲
b. 故障分析；图像扭曲有两种原因，一是稳压电源滤波不良，二是自动增益AGC电压不符，应检查这两个部分电路的元件，找出故障原因。
c. 粗判故障部位；电源和AGC部位。
d. 检修步骤；接通电源，观察图像扭曲情况，有两道扭曲的为电源滤波不良，应检查电源整流后的滤波电容8C3。如图像上部扭曲，则为AGC电路或AGC可变电阻2W1未调好。此类故障为图像上部扭曲，判断AGC电路故障，是AGC可变电阻2W1未调好还是元件故障，先试调2W1，当调到一定的位置时，图像扭曲消失，故障排除。
e. 故障点；AGC可变电阻2W1未调好，使AGC电压偏离正常值，造成图像扭曲。

16. 伴音失真
检修报告
a. 故障现象；伴音失真
b. 故障分析；伴音失真是伴音通道电路故障，一是音频放大器供电电压太低，二是鉴频器6.5MHz的频率未调准，三是伴音集成电路1353C损坏或喇叭接触不良等。
c. 粗判故障部位；伴音通道
d. 检修步骤；开机用万用表直流电压档测1353C的⑤脚电压为8V正常，再测⑩脚电压为18V正常，⑧脚电压为8.5V也正常，表明供电电路正常。在图像正常的情况下，用一字取调节6。5MHz鉴频器的磁芯，当调到一定的位置时 ，伴音失真故障消失，伴音正常，故障排除。
e. 故障点；鉴频器6.5MHz的频率未调准，导致伴音失真。

17. 图像上部有回扫线
检修报告
a. 故障现象；图像上部有回扫线
b. 故障分析；图像上部有回扫线是场消隐信号未输入视放级造成的，主要是场消隐电路上的元件故障或线路开路，使场回扫线出现。
c. 粗判故障部位；场消隐电路
d. 检修步骤；断开电源，用万用表欧姆档测场消隐电路上的元件，电阻4R9、4R10、电容4C14、二极管4BG1等，当检测电容4C14时表针不偏转，表明4C14无容量，造成回扫线。换上正常的电容，回扫线消除。
e. 故障点；场消隐电容4C14无容量，导致图像上部回扫线。

18. 图像雪花点多
检修报告
a. 故障现象；图像雪花点多
b. 故障分析；图像雪花点多是公共通道故障或图像信号弱造成的，如信号很强则为公共通道故障，重点检查公共通道电路。
c. 粗判故障部位；公共通道电路
d. 检修步骤；找一个信号比较强的频道，看图像是否有雪花点，如有则为公共通道故障，应检测公共通道电路上的元件，如高频头、预中放电路，中放电路，中放AGC等。接通电源，调节中放AGC可变电阻，雪花点无改变，用万用表直流电压档测中放集成电路1366的各脚电压，基本正常。再测预中放晶体管2BG1的引脚电压，发现基极和发射极电压相同，发射结不为0.7V,不处于放大状态。断开电源，焊下三极管2BG1，用万用表欧姆档检测，基极与发射极击穿短路，导致图像信号不能放大，出现雪花点多的故障。换上好的三极管，开机，图像清晰无雪花点，故障排除。
e. 故障点；预中放管损坏，导致图像雪花点多的故障.

19.关机有亮点
检修报告
a.故障现象；关机有亮点
b.故障分析；截止型关机消亮点电路的元件不良或元件损坏，造成关机有亮点。
c.粗判故障部位；关机消亮点电路。
d.检修步骤；关机后，用万用表欧姆档测电容2C25、二极管2BG5，当测二极管2BG5时，正反向都导通，二极管损坏导致关机有亮点，换上好的二机管，开机，故障排除。
e.故障点；关机消亮点二极管损坏。

六.简答题
1. 稳压电源电路出故障时，用万用表最多测量几次，就能把故障缩小到哪个部位？
2. 无光栅故障时，观察显像管灯丝亮，测行管集电极电压有26V，此故障在哪个部位？
3. 水平一条亮线故障，故障部位在哪？用什么方法检修，时间最短？
4. 垂直一条亮线故障，部位在什么电路？用什么方法检修？
5. 无伴音故障，最多测量几步，就可以把故障缩小到那个部位？

配分标准
1. 无光栅故障 30分
2. 水平一条亮线故障 30分
3. 垂直一条亮线故障 20分
4. 无伴音故障 10分
5. 安全操作 10分
