实验报告4 数据选择器
一、实验目的
⑴ 熟悉四选一、八选一数据选择器的逻辑功能
⑵ 熟悉中规模集成组合电路的分析方法
二、预习要求
⑴ 复习组合逻辑电路的分析方法
⑵ 复习常用中规模组合逻辑器件相关知识
三、实验器材
⑴ 直流稳压电源、数字逻辑实验箱
⑵ 74LS138、74LS151、74LS153
四、实验内容和步骤
1．四选一数据选择器的测试
将四选一数据选择器74LS153按图4-1接线。B、A、1C3、1C2、1C1、1C0为信号输入端，1Y为相应的信号输出端。在1C3、1C2、1C1、1C0状态确定的条件下，改变B、A信号，观察1Y的输出状态，并把结果填入表4-1。然后写出1Y的逻辑表达式。

表4-1

B
A
1C3
1C2
1C1
1C0
1Y
1
×
×
×
×
×
×
0
0
0
0
×
×
×
（0、1）
（0、1）
0
0
1
×
×
（0、1）
×
（0、1）
0
1
0
×
（0、1）
×
×
（0、1）
0
1
1
（0、1）
×
×
×
（0、1）

Y=（AB）（K1，K2，K3，K4）T

2．四选一数据选择器的分析
用双四选一数据选择器74LS153组成如图4-2所示电路。先对该逻辑进行测试，把测试的结果填入自制的表中。然后分析测试结果，写出输出函数1Y、2Y的逻辑表达式，并说明该逻辑电路完成什么样的逻辑功能。

K0
K1
K2
1Y
2Y
0
0
0
0
0
0
0
1
1
0
0
1
0
1
0
0
1
1
0
1
1
0
0
1
0
1
0
1
0
1
1
1
0
0
1
1
1
1
1
1

1Y=K0K1K2+K0K1K2+K0K1K2+K0K1K2
2Y=K0K1+K1K2+K0K2
1Y函数表示当三变量中“1”的数目为奇数时，1Y的值为1，为偶数时1Y的值为0
2Y函数的值符合“少数服从多数”原则

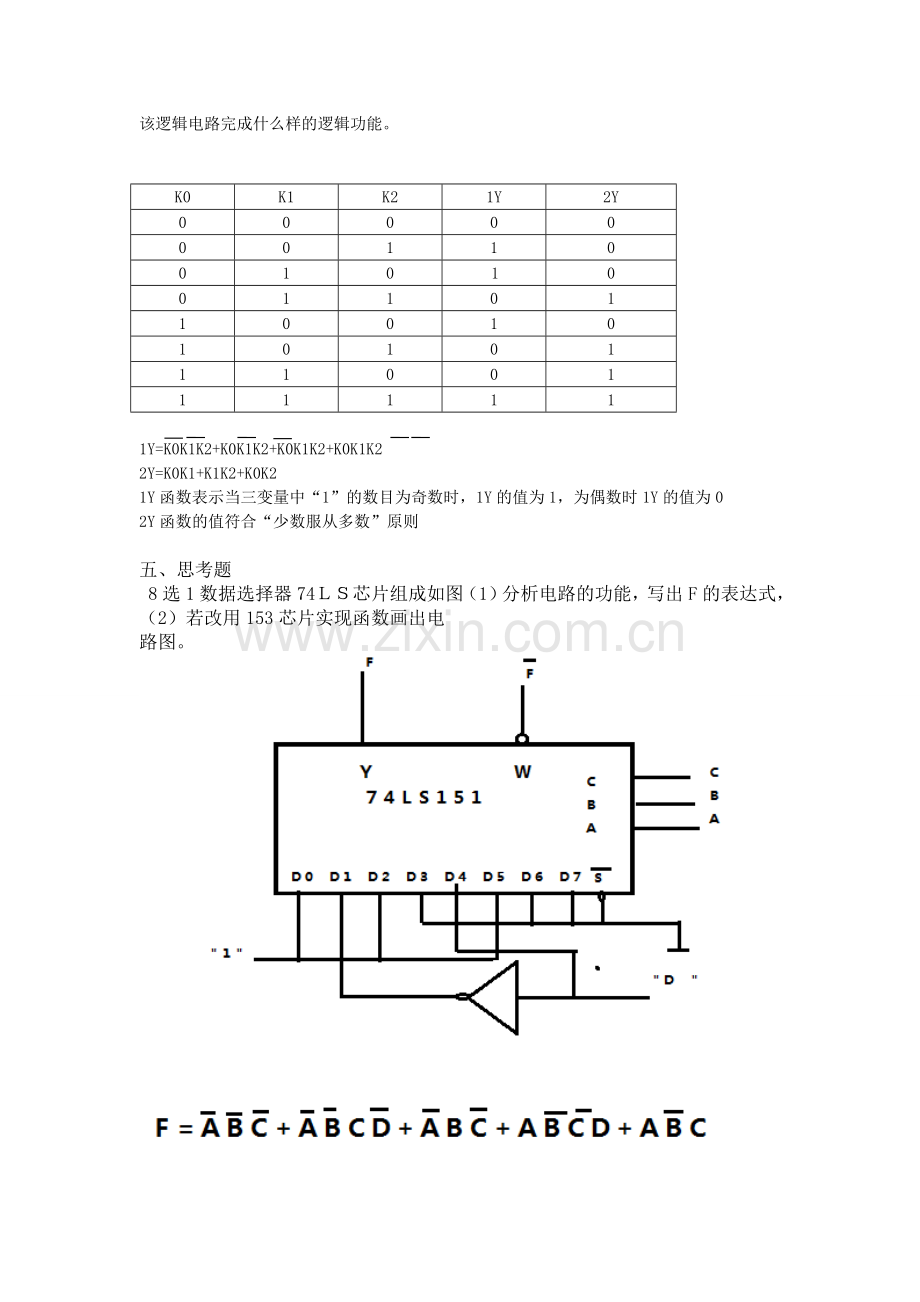

五、思考题
8选1数据选择器74ＬＳ芯片组成如图（1）分析电路的功能，写出F的表达式，（2）若改用153芯片实现函数画出电
路图。

化简F后得：
