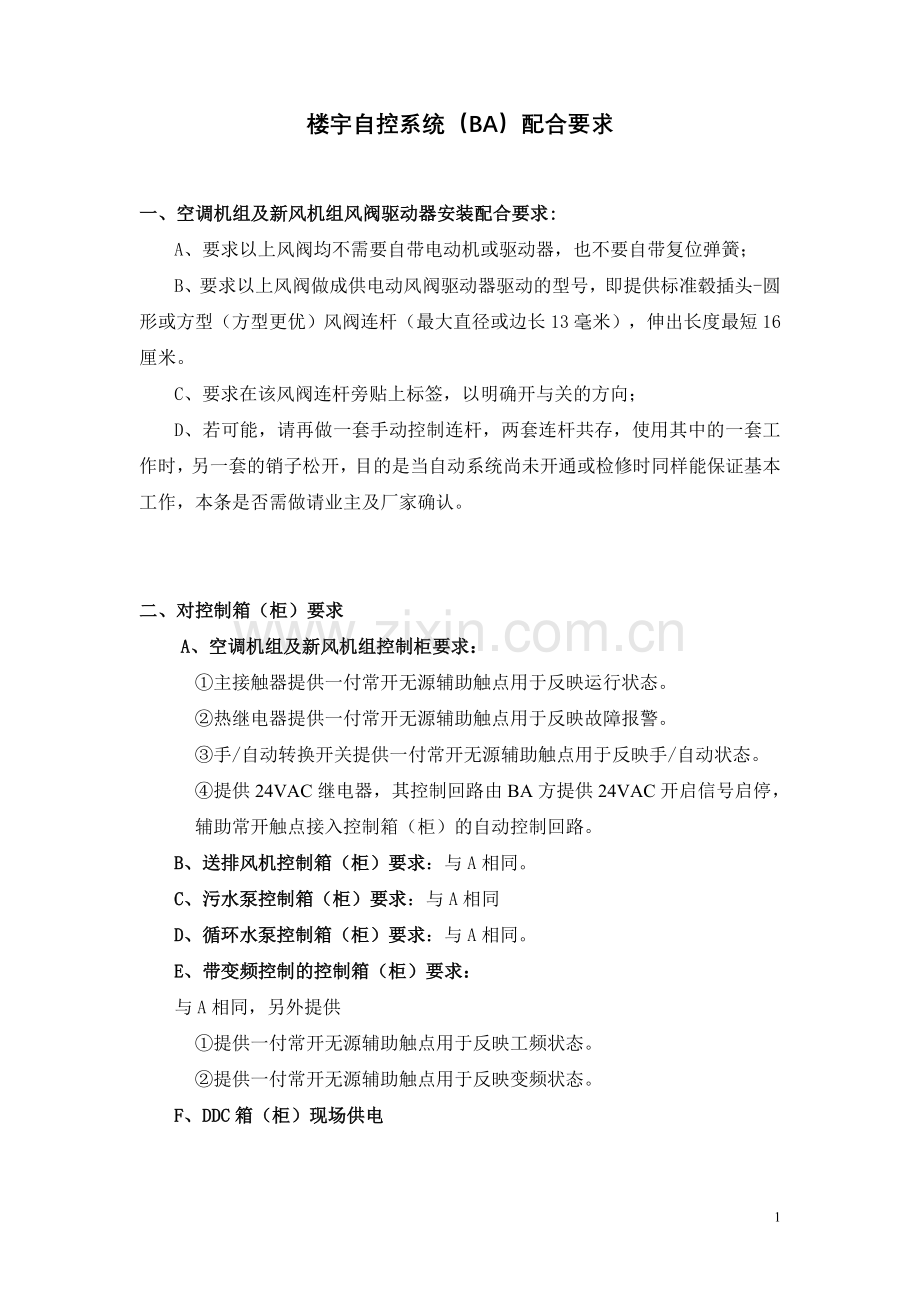

楼宇自控系统（BA）配合要求

一、空调机组及新风机组风阀驱动器安装配合要求:
A、要求以上风阀均不需要自带电动机或驱动器，也不要自带复位弹簧；
B、要求以上风阀做成供电动风阀驱动器驱动的型号，即提供标准毂插头-圆形或方型（方型更优）风阀连杆（最大直径或边长13毫米），伸出长度最短16厘米。
C、要求在该风阀连杆旁贴上标签，以明确开与关的方向；
D、若可能，请再做一套手动控制连杆，两套连杆共存，使用其中的一套工作时，另一套的销子松开，目的是当自动系统尚未开通或检修时同样能保证基本工作，本条是否需做请业主及厂家确认。

二、对控制箱（柜）要求
A、空调机组及新风机组控制柜要求：
①主接触器提供一付常开无源辅助触点用于反映运行状态。
②热继电器提供一付常开无源辅助触点用于反映故障报警。
③手/自动转换开关提供一付常开无源辅助触点用于反映手/自动状态。
④提供24VAC继电器，其控制回路由BA方提供24VAC开启信号启停，辅助常开触点接入控制箱（柜）的自动控制回路。
B、送排风机控制箱（柜）要求：与A相同。
C、污水泵控制箱（柜）要求：与A相同
D、循环水泵控制箱（柜）要求：与A相同。
E、带变频控制的控制箱（柜）要求：
与A相同，另外提供
①提供一付常开无源辅助触点用于反映工频状态。
②提供一付常开无源辅助触点用于反映变频状态。
F、DDC箱（柜）现场供电
因DDC控制器现场取电，部分设备控制箱（柜）需提供220VAC不少于300W的独立供回路(配空开)。
G、注意：
① 以上所有信号点均为BA系统单独使用。
② 各信号点应接在控制箱（柜）端子排上，并与强电端子排分开设置。

三、对各种接口要求
本系统中的各种接口，如变配电系统、冷热源系统、电梯等通过通讯接口与BA系统连接。上述各系统需配备相应的接口端子及开放相关通讯协议（此项请业主在上述系统招标时一并采购，如事后再购，费用会很高）。对各系统通讯接口要求：
1. 系统主机和楼宇自控系统主机采用基于以太网协议的方式联网。
2. 厂商应提供标准的OPCServer服务器，并开放其代码的传输格式，楼宇自控系统主机以OPCClient客户端的形式访问系统的数据。
3. 厂商应对所提供的OPCServer服务器进行测试，即楼宇自控系统中央电脑上采用通用的OPCClient客户端软件，根据通讯协议输入相应的指令，测试返回的数据是否正确。
