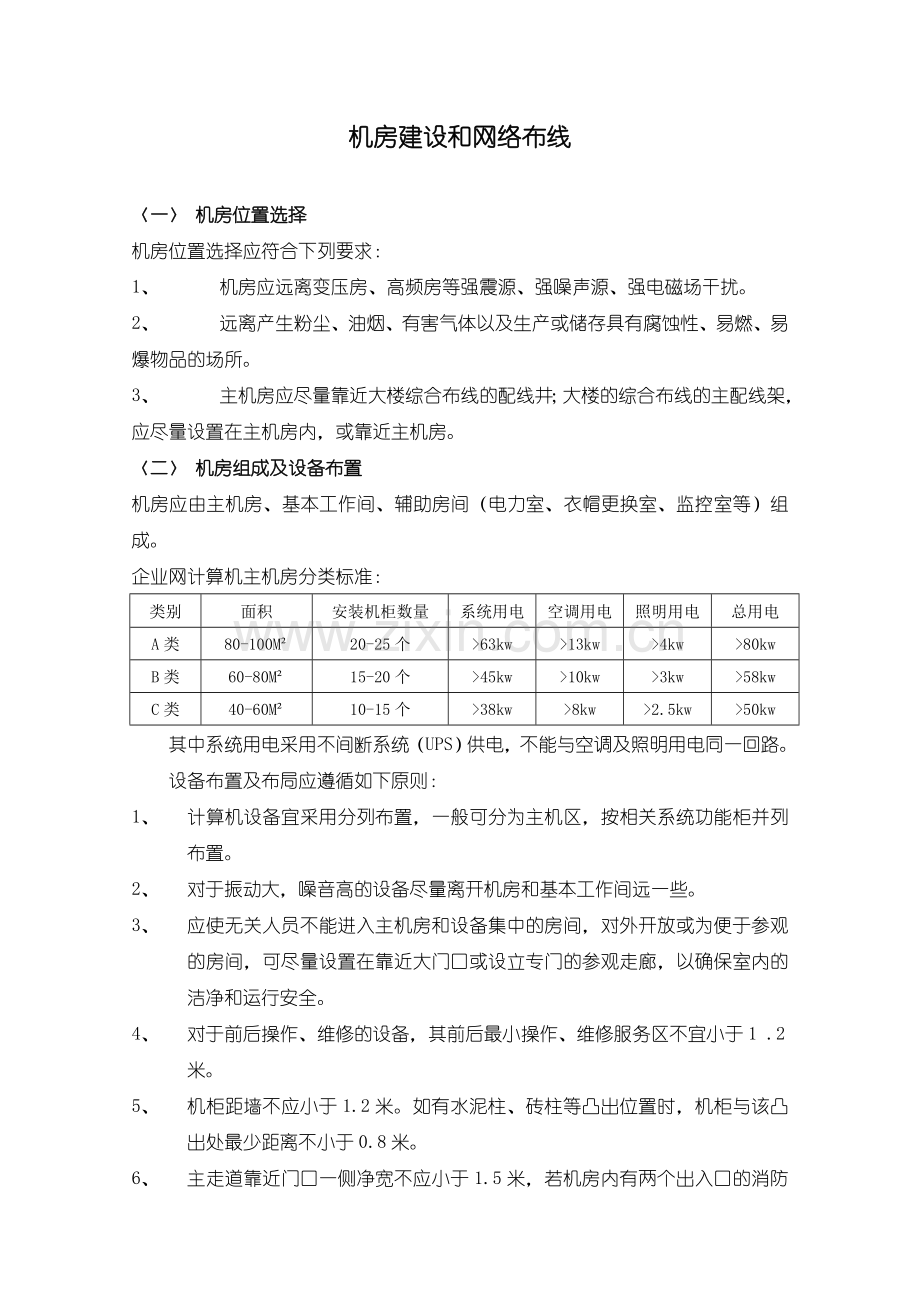

X公司作业指导书-机房建设和网络布线.doc

机房建设和网络布线

〈一〉 机房位置选择
机房位置选择应符合下列要求：
1、 机房应远离变压房、高频房等强震源、强噪声源、强电磁场干扰。
2、 远离产生粉尘、油烟、有害气体以及生产或储存具有腐蚀性、易燃、易爆物品的场所。
3、 主机房应尽量靠近大楼综合布线的配线井；大楼的综合布线的主配线架，应尽量设置在主机房内，或靠近主机房。
〈二〉 机房组成及设备布置
机房应由主机房、基本工作间、辅助房间（电力室、衣帽更换室、监控室等）组成。
企业网计算机主机房分类标准：
类别
面积
安装机柜数量
系统用电
空调用电
照明用电
总用电
A类
80-100M²
20-25个
>63kw
>13kw
>4kw
>80kw
B类
60-80M²
15-20个
>45kw
>10kw
>3kw
>58kw
C类
40-60M²
10-15个
>38kw
>8kw
>2.5kw
>50kw
其中系统用电采用不间断系统（UPS）供电，不能与空调及照明用电同一回路。
设备布置及布局应遵循如下原则：
1、 计算机设备宜采用分列布置，一般可分为主机区，按相关系统功能柜并列布置。
2、 对于振动大，噪音高的设备尽量离开机房和基本工作间远一些。
3、 应使无关人员不能进入主机房和设备集中的房间，对外开放或为便于参观的房间，可尽量设置在靠近大门口或设立专门的参观走廊，以确保室内的洁净和运行安全。
4、 对于前后操作、维修的设备，其前后最小操作、维修服务区不宜小于1 .2米。
5、 机柜距墙不应小于1.2米。如有水泥柱、砖柱等凸出位置时，机柜与该凸出处最少距离不小于0.8米。
6、 主走道靠近门口一侧净宽不应小于1.5米，若机房内有两个出入口的消防通道则不小于1.8米。
7、 建议并列机柜不宜超过10个。
〈三〉 机房环境条件
主机房及基本工作间环境条件主要包括：温度、湿度、洁净度、噪音、电磁干扰冲击性振动、腐蚀性等。
1、温度、湿度
根据国家标准，主机房温、湿度应符合以下要求：温度23±2℃，相对湿度、
45%~65%,温度变化率小于5℃/小时，并不得结露。
辅助房间应按实际工艺要求确定。
2、 洁净度
主机房内的空气含尘浓度，在静态条件下测试，每升空气中大于或等于0.5µm
的尘粒数，应小于18000粒。
3、 噪音
由于计算机机房工作人员多为脑力劳动，过量的噪声干扰会使工作人员精力分
散，易于疲乏，因此，应特别注意解决好这一问题。
在计算机工作人员的室内，其噪声值应限制在65分贝以下。
计算机房的噪声主要来自外界和系统中的设备，前者可用双层窗，甚至不开窗
来解决，后者应在设备分区时进行隔离，如将计算机系统中的打印机、磁带运转机等噪声较大的设备尽量安装在一个房间，UPS电源（参数稳压器）、发电机、空调机等噪声大的设备宜单独房间安装并采取相应的隔音措施。
a) 电磁干扰
主机房内无线电干扰长强，在频率为0.15-1000MHz时，不应大于126dB。
主机房内磁场干扰环境场强不应大于800A/m（相当于10奥斯特）
b) 冲击性振动
国家标准要求：在计算机系统停机条件，主机房地板表面垂直及水平向的振动
加速度值，不应大于500mm/S²。
机房的振动主要来源于发电机、空调机组，对此，应尽量采取措施与机房分开，
当实在分不开时，可在机组下面设置隔振基础，以减少振动。
c) 静电
由于静电过高会损坏逻辑电路，并且易损坏磁盘驱动器，因此，国家标准规定
机房内绝缘体的静电电位不应大于1KV并要求接地。
d) 腐蚀性气体
腐蚀性气体主要来源于室外大气中，对计算机构成的有害气体主要有：二氧化
硫、硫化氢等。
e) 室内的新鲜空气
长期处于新鲜空气补充不足的空调房间里的运行人员会出现关昏、气闷等不良
症状，严重的会使工作人员不能正常工作，对此在机房建设中应予以充分注意。
有人员办公的室内新风量不应低于空调总送风量的5%（或不低于每人40立方
米/小时），其他房间的环境条件可依据所装设备的要求来定。
4、 机柜要求
a) 机柜尺寸：宽720mm，深900mm，高2000mm。（不含下走线地架100mm高）
b) 机柜外观颜色：外框电信蓝，门板为电信白，机柜上部配有用户单位标志。
c) 前门结构金属框加透视玻璃，带门锁，门锁上方加方格承架，按IDC标准。
d) 机柜上不安装交流风扇单元。
e) 机柜后门采用两扇，按IDC标准。
f) 层板用加固层板，深度为690mm。
g) 机架底部安装10——15mm厚的减缓胶。
h) 机柜后操作面左侧安装九输出交流单元电源线槽，右侧为通信线槽。
i) 机柜内的交流单元配九个单极空气开关分别控制八个独立接线柱和八个
多功能插座输出。接线柱应带保护外壳并以左、中、右或从上至下相线L、零线N、地线E三点分别接出。交流单元原则上不采用插座形式输出。
5、 机房装修
机房内装修应遵循如下原则：
1、主机房内装修应选用非燃或难燃、气密性好、不起尘、易清洁、在温湿度变化作用下变形小的材料。
2、墙壁和顶棚表面装修应平整，色调应以淡色为主，以避免产生眩光。
3、若IT机房是新建机房，主机房不吊顶，采用水磨石地面或处理较好的水泥
地面，可用防静电漆处理；若沿用旧机房，机房已吊顶，则应安装防静电地板，
如复合型抗静电活动地板或全钢抗静电活动地板。活动地板下面的地面应平整、耐磨并涂防尘漆。
4、主机房的楼板荷载按5000～ 7500N/m²设计。
5、天花宜采用活动装配式不起尘、不燃天花吊顶，以利于检修。如吊顶内空
间作为风库，也应在顶部或四壁加装保温层。
6、室内隔墙也应采用轻质、非燃或难燃、不起尘、易清洁的材料，可采用铝
合金加玻璃隔断，但金属部分要接地
7、机房的门应选用与内隔墙相匹配的材料。
8、当主机房和基本工作间设有外窗时，应采用双层玻璃窗。
9、当主机房内设有用水设备时，必须采取有效的防止水流漫溢和渗漏的措施。
10、空调出风口不得安装在机柜或设备上方，以防空调滴水。分体式空调室内
机不应安装在机柜顶部。
11、与主机房内无关的给排水管道不得穿过主机房。
6、 空调系统
主机房和各功能间必须要有恒温、恒湿空气调节系统，并应符合下列要求：
a) 主机房应采用专用的空调设备，若与其他系统共用时，应保证空调效果
（温、湿度、洁净度及使用时间等）并采取防火隔离措施。建议选用2套恒温、恒湿的精密空调设备，送风方式采用一主一备方式进行。
b) 空调配电线路应考虑长时期24小时连续供电，配线载流量应按长时间供
电考虑。
c) 空调系统中的管道、消声器、防火闸接头、衬垫、送风口、回风口及管道
保温层所选用的材料应为非燃材料。
d) 空调送风管道处设置防火装置，以便在发生火灾时自动启动。
5、制冷量的确定。以机房的净高度2.7米——3米计算，一般可参考以每平
方米的制冷量按300大卡计算，实际以机房总热量确定。
6、机房必须维持一定的正压。主机房与其它房间、走廊间的压差不应小于
4.9Pa，与室外静压差不应小于9.8Pa。
7、 电气技术
a) 供配电。
(1) 机房用电一般要求双回路供电，或有辅助电源（发电机等）供电。
(2) 机房主要用电负荷有：系统主机、网络设备、外部设备、通讯设备、空调系统、监控系统、照明系统、消防系统。其中系统主机、网络设备、外部设备、通讯设备等必须配备不间断电源（UPS）供电，考虑到计算机系统的扩展、升级，应预留冗余电源容量。
(3) 系统供电质量要求：稳态电压偏移范围±2%，稳态频率偏移范围±0.2%。
(4) 室内低压配电系统均应采用频率为50Hz、电压220V/380V，TN-S或TN-C-S系统（特殊要求除外）供电。
(5) 单相负荷应均匀地分配在三相线路上，并应使三相不平衡负荷小于20%。
(6) 一行列的机柜组的首个机柜设置为该行列的电源分配列柜，一般称为列头柜，所有列头机柜的电源必须单独敷线到电力室。
(7) 列头机柜必须用带过载保护的双极开关分别控制每一个机柜内的交流单元，并采用3*2.5MM²电力电缆分别敷设到每一机柜内。
(8) 机柜内交流单元分别用容量适合的单极空气开关和三芯护套线敷设独立回路控制每一台用电设备，以减少用电设备产生故障时相互间的影响。
(9) 从电力室至列头柜采用VV系列三相五线制电力电缆穿管或用金属线槽敷设，线径大小参照A——C类机房设备用电功率选择。
(10)插座
机房内电源插座颜色：UPS电源插座用红色； 市电插座用白色
插座接法：左零、N端、右火、L端、上地、E端
插座标识：和配电柜内的空气开关标识对应
插座规格：220V，10A 国标三扁插
线径：4mm²以上（每路五个插座计算）
b) 照明
Ⅰ.主机房的正常工作照明平均照明度400lx，无眩目感。
Ⅱ.主机房内应设置备用照明，其照度为一般照明的1/10。并宜为一般照
明的一部分，并作为应急事故照明灯采用不间断电源供电。
Ⅲ.机房内各条通道应设置疏散照明和安全出口标志灯，其照度不应低于0.5lx。
Ⅳ.大面积照明场所的灯具宜分区、分段设置开关。
c) 静电防护
Ⅰ.主机房内采用的活动地板可由钢铝或其它阻燃性材料制成。活动地板表面应是导静电的，严禁暴露金属部分。
Ⅱ.主机房内的工作台面及坐椅垫套材料应是导静电的，其体积电阻率应为1.0*107~1.0*1010Ω.cm 。
Ⅲ.导静电地面、活动地板、工作台面和坐椅垫套必须进行静电接地。
d) 接地
Ⅰ.计算机机房接地系统应满足人身的安全及计算机正常运行和系统设备的安全要求。
Ⅱ.为了避免对计算机系统的电磁干扰，宜采用将多种接地的接地线分别接到接地母线上，由接地母线采用一根接地线单点与接地体相连接的单点接地方式。由各计算机设备至接地母线的连接导线应尽量缩短连接距离，尽量使各接地点处于同一电位上。
Ⅲ.当交流工作接地，、安全保护接地、直流工作接地、防雷接地等采用单独接地体时，接地电阻不应大于4Ω，但采用联合接地体用一组接地装置时，其接地电阻应小于1Ω。
Ⅳ.当机房所在大厦地网的接地电阻小于1Ω时，机房地线可以直接接入大厦地网，地线线径为不小于50平方毫米铜芯电缆。
Ⅴ.接地线必须和任何导线完全隔离和绝缘，且仅能在建筑物的真正接地线盒电源中性线相接。
Ⅵ.不准采用电源的中性线作为接地线，而且电源输出插座所测得的中性线与接地线之间的电压应小于1伏。
8、 消防安全
计算机机房应设置火灾自动报警系统或自动灭火系统，并应符合现行国家标准〈〈火灾自动报警系统设计规范〉〉的规定，并应按当地现行有关消防规定的要求执行
9、 布线要求
机房内综合布线参照国家标准〈〈建筑于建筑群综合布线系统工程设计规范〉〉GB50311、〈〈建筑于建筑群综合布线系统工程安装规范〉〉GB50312执行。
a) 本期新装机房的网络通信线原则上采用上走线敷设，电源分配列柜与网络
机柜之间的电力线路采用下走线方式敷设。尽量减少电力线路对网络通信线路的电场干扰。通过整治或改造又有地台板的旧机房需以供电安全和网络运行安全为原则可结合机房的实际情况而制定。
b) 无论机房布线用上走线或下走线方式安装时，网络线路和供电线路均应分
槽敷设或分别穿线管，并应对金属线槽接地屏蔽和金属线管进行。
c) 综合布线的路由应尽量避免靠近电源开关，地感式镇流器等等有强磁场、
电场的干拢，并应尽量缩短走线的距离。
d) 主干通讯线槽宜选用600mmX200mm全封底板金属线槽，支干宜选用
400mmX200mm不全封底板金属线槽安装。
e) 系统主机设备采用上机柜架方式安装。
