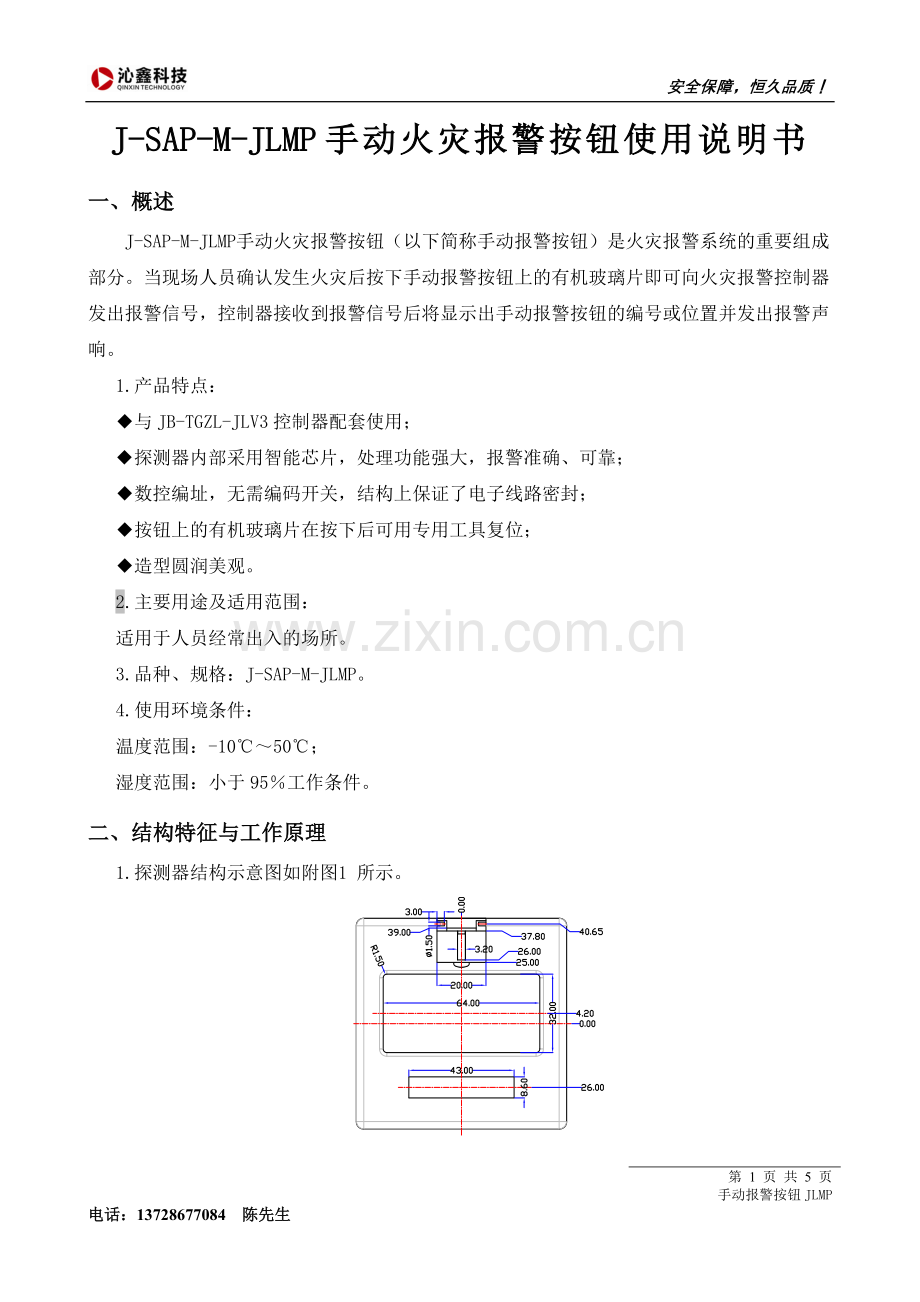

J-SAP-M-JLMP手动火灾报警按钮使用说明书
一、概述
J-SAP-M-JLMP手动火灾报警按钮（以下简称手动报警按钮）是火灾报警系统的重要组成部分。当现场人员确认发生火灾后按下手动报警按钮上的有机玻璃片即可向火灾报警控制器发出报警信号，控制器接收到报警信号后将显示出手动报警按钮的编号或位置并发出报警声响。
1.产品特点：
◆与JB-TGZL-JLV3控制器配套使用；
◆探测器内部采用智能芯片，处理功能强大，报警准确、可靠；
◆数控编址，无需编码开关，结构上保证了电子线路密封；
◆按钮上的有机玻璃片在按下后可用专用工具复位；
◆造型圆润美观。
2.主要用途及适用范围：
适用于人员经常出入的场所。
3.品种、规格：J-SAP-M-JLMP。
4.使用环境条件：
温度范围：-10℃～50℃；
湿度范围：小于95％工作条件。
二、结构特征与工作原理

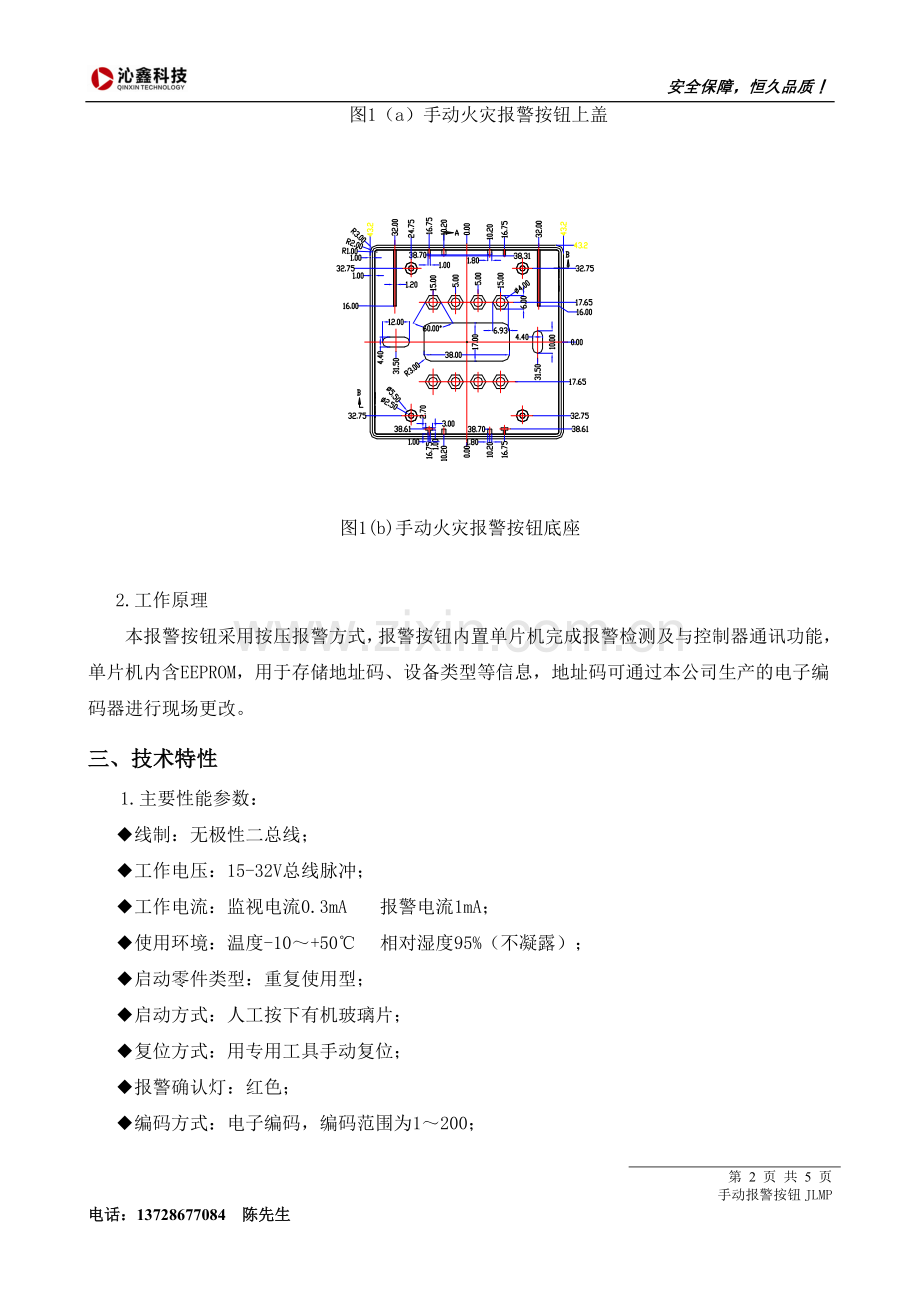

1.探测器结构示意图如附图1 所示。

图1（a）手动火灾报警按钮上盖

图1(b)手动火灾报警按钮底座

2.工作原理
本报警按钮采用按压报警方式，报警按钮内置单片机完成报警检测及与控制器通讯功能，单片机内含EEPROM，用于存储地址码、设备类型等信息，地址码可通过本公司生产的电子编码器进行现场更改。
三、技术特性
1.主要性能参数：
◆线制：无极性二总线；
◆工作电压：15-32V总线脉冲；
◆工作电流：监视电流0.3mA 报警电流1mA；
◆使用环境：温度-10～+50℃ 相对湿度95%（不凝露）；
◆启动零件类型：重复使用型；
◆启动方式：人工按下有机玻璃片；
◆复位方式：用专用工具手动复位；
◆报警确认灯：红色；
◆编码方式：电子编码，编码范围为1～200；
◆灵敏度：I级；
◆壳体材料和颜色：ABS 红色；
◆执行标准：GB 19880-2005。
四、尺寸 重量
1.外形及安装尺寸(可分开)：
尺寸：84mm×84mm×42mm；
2.重量：130g。
五、安装 调试
1.布线要求：要求线间、线与大地间绝缘阻抗大于20MΩ，探测总线回路单根线路电阻小于20Ω。
2.本系统总线回路采用二总线制，不分极性，手动报警按钮底座上有8 个接线端子, 配线时将某回路的两条总线分别压接在探测器底座的 “2”和“3”号端子上，如果产品是消火栓按钮则常开触点是“1”和“4” 号端子，待底座安装牢固后将探测器底部对正底座压入即可将手动报警按钮安装在底座上。
1)线路校验无误后，方可调试开通。
2)安装注意事项：
a.在手动报警按钮周围0.5m 内不应有遮挡物；
b.手动报警按钮至墙壁两边的水平距离不应小于15mm；
d.手动火灾报警按钮宜水平安装，如必须倾斜安装时，倾斜角不应大于45°；
e.手动报警按钮底座应安装牢固，其导线连接必须可靠；
f.手动报警按钮的报警确认灯应面向便于人员观察的主要入口方向。
六、使用 操作
1)编址：
本手动报警按钮的编址方式有两种，现场编码时可利用本公司生产的电子编码器进行编址，也可接入报警控制器进行回路数控编址。下面分别介绍两种编址方法：
a.编码器编址方法：将电子编码器与手动报警按钮的总线端子接好，输入地址号后按写址即完成编址工作。
b.回路数控编址方法：首先，被编址的手动报警按钮不能接入控制器的报警回路，即处于未加电的离线状态。但应有空底座连接在某一回路上。在控制器“设置”菜单中，进入回路数控编址选项。在“回路数控编址”界面上，输入将要接入的回路的号码和手动报警按钮将要编的地址号码。将被编址的手动报警按钮卡入该回路的空底座上。几秒钟后，可观察到该手动报警按钮的指示灯高亮，大约3个巡检周期后该手动报警按钮进入正常工作状态，每个巡检周期微光闪亮一下。控制器提示该手动报警按钮编址成功。接下来，按“修改”键重新确定编址号码，再按上述过程对新手动报警按钮进行编址。对已编址并在运行的手动报警按钮重新编址，须将其摘离回路总线，搁置15秒钟后，按照上述方法进行。同一回路上，地址范围1～200，每个手动报警按钮地址号唯一，不得重号。
2)登记运行：探测器进入正常工作状态后，可看到指示灯微弱闪亮（不易察觉），闪亮周期约为3秒（与巡检周期同步）。将系统需配接的探测器都进行完编址及安装后，操作控制器对探测器进行登记，选择菜单“设置”，输入密码，选择“安装设置”，再输入密码，选择“1回路地址自动登记”，等待登记完成；而后进入查询菜单，选择“1回路注册地址”，核查登记结果。
3)报警测试：登记无误后，即可对探测器进行按压报警试验。探测器报警后，其确认灯保持高亮。
一切正常后，探测器即可投入运行。
七、保养 维修
1.保养
a.手动报警按钮应在调试前方可安装，在安装前应妥善保管并应采取相应的防尘、防潮、防腐蚀措施；
b.报警按钮安装结束后或在使用过程中至少每年都必须进行测试，以确定手动报警按钮是否工作正常；
c.报警按钮在进行测试之前应通知有关管理部门系统将进行维护，会因此而临时停止工作，同时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动；
d.按下报警按钮有机玻璃片，火灾报警按钮红色报警指示灯应持续高亮，控制器应显示该报警按钮地址；
e.测试结束后用工具使火灾报警按钮复位并通知有关管理部门系统恢复正常，对于在测试过程中不合格的报警按钮，检验其连接线是否正常，然后再进行测试，如仍不能通过测试则应返回维修。
2.维修
发生故障时首先应检查外部接线是否正确，紧固螺丝是否松动，若正常再打开外壳观察线路板是否有虚焊、烧焦等异常现象。如故障不能排除请联系专业人员进行维修.
常见故障总结如下：
故障现象
原因分析
排除方法
备注
指示灯不亮
未上电
检查接线

八、其他
1.从产品出厂之日起一年内，按规定要求正常使用的手动火灾报警按钮，如因材料或制造工艺的缺陷而失效，本公司将负责免费维修或更换。如属人为损坏、使用不当或自行调整、改动、拆开而导致的探测器失效，不属于保修范围，因此而造成的一切后果，本公司将不负任何责任。
2.对非保修范围内的本公司产品，也应返回公司进行维修。返修时请先与本公司取得联系，并随返修产品附一份说明，描述产品失效的情形和可能的原因，以便能及时为您服务。
