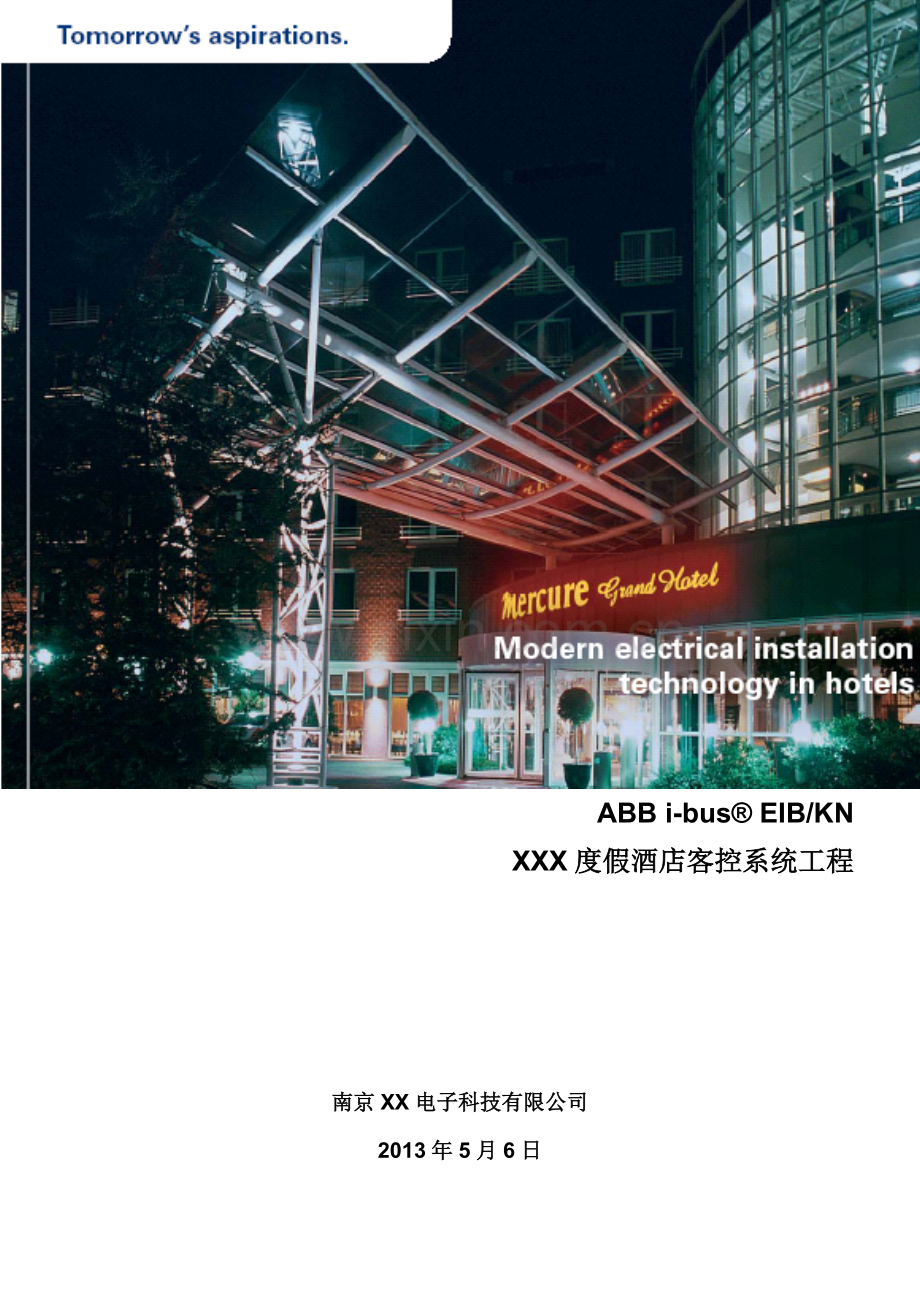

度假酒店客房控制系统工程技术方案.doc

ABB i-bus® EIB/KN
XXX度假酒店客控系统工程

南京XX电子科技有限公司
2013年5月6日
一、ABB i-bus系统介绍
ABB公司是一家著名500强电气公司，其研发制造的ABB i－bus智能控制系统已在各种建筑领域成熟使用近20年，进入中国几年属高端产品。在德国近80%的住宅和酒店中使用此种技术。
ABB i－bus智能安装系统是基于目前较为流行的电气控制安装技术标准EIB技术，开发的一种先进的总线式分布控制系统，该系统通过一条i－bus总线实现灯光控制、窗帘控制、安全防范、HVAC温度设备控制、AV音响设备控制、与其他系统的联动控制等。控制方式方便、灵活、易于修改、易于操作、易于维护。
本方案建议采用i－bus智能控制系统，通过对客房灯各种末端电气设备(如灯光、风机盘管等)的控制，实现对酒店灯光环境、温度环境的最佳控制。所有客房最终连接成为一个系统，可通过图形界面的中控软件对系统中所有客房进行监视和控制，并通过网关与酒店其他系统如PMS系统集成，实现与酒店管理系统及一卡通系统的联运。
ABB i－bus智能安装系统的最终目的：
1、使客人有居家的感觉
2、提高酒店的服务档次
3、节能
4、自动控制
二、传统控制问题
五星级豪华酒店，酒店客房设备的控制为重要的控制内容，是能否给客人提供豪华舒适居住环境的重要的一个环节。酒店客房设备控制系统必须符合安全、方便、人性化、技术先进等特点。
传统的集中床头柜控制系统或其它非总线制控制系统，或多或少存在如下问题：
1、 降低档次易于损坏，增加后期检修维护费用。
2、 客人操作使用不方便性，缺乏人性化。
3、 难于较好地实现联网监控和酒店客房管理。
4、 非真正智能化控制增加酒店服务成本和能源费用。
5、 墙面控制前端设备较多，且不美观，影响装潢效果。
三、酒店客房设备控制建议方案
1、酒店客房设备控制内容
灯光控制-----开闭、调光、分散多点控制、状态预设、联动、场景调用
风机盘管控制-----温度自动控制、预设模式控制、温度显示、联动控制
电动窗帘控制-----具有限位、起/停、被场景调用、联动等功能
地暖控制-----开关地暖电磁阀、循环泵，酒店管理中心监控设备使用状态
电源插座控制-----联动控制、状态预设
与酒店PMS系统check-in/check-out联动
远程监控-----以上设备的远程监控、集成控制
移动终端控制-----无线触摸屏能够通过WIFI、协议网关控制灯光、电动窗帘、空调、地暖设备；能够实时显示受控设备状态；能够编辑调用各种场景，达到一键控制的功能；
可视对讲门禁-----室内机集成智能房控系统，可以控制房间内设备及场景变换并调用室外IP摄像机画面。
2、控制原理
通过ABB i-bus系统总线将各种控制模块和前端元件连接起来完成各种控制功能。其原理图如下：

房控模块接线示意图

3、i-bus实施特点及优点
· 整个系统只须一条i－bus总线，没有大量的电缆附设和繁杂的控制设计。
· 控制模块安装在原有的强电箱内，不需单独的箱体。所有控制模块均为模数化产品，采用标准35mm导轨安装方式。易于检修维护和更换。
· 现场控制面板只需一条i－bus总线进行连接，采用24V安全低电压供电方式，安全可靠，操作方便。
· 功能修改、控制修改方便灵活，只需仅做小的程序调整，不须现场重新布线就可以实现。
· 节约能源，提高效率。通过自动运行到最佳状态，合理节约能源，方便管理和维护。
· 所有现场控制元件均采用标准86盒墙装方式，i－bus总线可以同强电线路同槽共管，施工简单。
· 智能控制面板有多种颜色选择可以很好得配合装修环境效果需求。
四、系统控制功能描述
1、房间设备初次启动--远程启动
客人在前台登记后，前台会自动联网将该客房设备启动，并根据酒店服务要求自动将该客房设备运行到迎宾模式，如自动选择灯光状态、温度空调运行模式等。当客人登记完成，上楼到房间时，所住房间的一切设备均已经调节完毕，达到迎宾效果。
当客人入住后，客房内设备开启管理的权限交给客人使用。前台可以实时进行远程监控。
2、入住期间的客房内设备控制
酒店客房中控制屛
性能说明：
1、 利用控制屏可以方便的控制酒店客房内的
灯光、窗帘、空调、地暖等设备,可以实现不同
场景的互相切换，极大提高对客房内i-bus产品
的利用率。
2、 图形化的界面可以更加直观的查看客房内设备的运行状态，还可以对门口机进行切换监视以及对客房外围的监控设备进行监视，业主可以清楚的看到自己所处的外部环境。
3、 控制屏可以存储访客留言和门口机自动抓取到的图片，并可随时读取调用。业主还可以通过SD卡导入更多满足个性化要求的图片，以及对控制屏的软件升级维护。
4、 控制屏可以接收烟雾探测器、煤气探测器、红外探测器、紧急求救按钮、门窗磁探测器灯报警设备、并可选用在家模式、离家模式等进行撤布防护，报警信息还可以发送至安保中心。
5、 业主与安保中心之间可以通过控制屏互相进行短消息、天气预报等文本信息的传递。
6、 酒店内部不同住户之间可以通过控制屏来进行户户通话，一户多台室内机时，室内机之间也可以进行户内通话。
7、 控制屏还具有访客确认、远程开锁、支持扩展在线巡更灯功能。

插卡取电
当客人进入房间后，将锁匙卡插入匙盒时取电，取出锁匙卡停电，但不受控插座、风机盘管及门铃电源仍保留。通过锁匙卡可将客房的灯光/空调/电视调节至迎宾模式，如：客人插卡后自动联动点亮规定的灯光、启动空调预设运行到某温度等。当客人取走锁匙卡后可在延时后自动关闭灯光，但客房的空调自动调整到预先设定的温度并低速运行，该设定可以由酒店管理按需要自行调整。当客人回到房间时，客房的空调又自动返回到客人走之前的设定状态。
如与智能门锁系统联动，还可实现客人/服务员开门时有不同的模式，即迎宾模式/清扫模式。

控制面板
强电自复位控制面板通过接口联入i-bus总线系统，由预先设定的程序定义面板每个按键的功能，可以实现一个按键完成多种功能的需求，与弱电面板相比，在不减少控制功能的要求内，配合装修提供多种样式、颜色选择，从而降低成本。
每个按键可定义控制灯光、窗帘、地暖等设备。可单独控制设定回路，也可定义总开总关。可定义场景一键调用程序预先设定的场景功能。实现功能定义及更改的灵活多变，可根据具体需要灵活变更而不需要改变任何物理结构及线路。易于更改和维护。增加安全性实用性，降低前期施工及后期维护成本。
ABB具有各种不不同风格和颜色的面板，可根据酒店整体装修风格具体选用使之整体协调。
移动终端控制
通过系统内网关将所有控制设备接入无线局域网，在手持智能终端（平板电脑、智能手机）上安装无线触摸屏控制软件，并写入相应的控制内容，在终端接入无线局域网的情况下对区域内所有接入智能化设备的对象进行控制，并实时反馈状态，增加客房控制的灵活性。
温度控制
侧墙处安装一个6138智能温控面板，通过空调网关对对客房内VRV空调进行自动恒温控制。
该温控面板具有LCD超大显示屏，可同时显示室内温度、制冷/制热模式、风速、星期等，当手动调节温度时，液晶屏显示设定的温度。
通过该温控面板可进行风机盘管的温度设定。手动调节设定温度或自动设定温度，其内置的温度传感器可感测室内温度，面板上的LCD作出相应指示，包括房间温度显示、制冷/热状态等，可手动进行冷热选择和风速高/中/低的选择，客人只要根据自己的喜好调节温度，方便操作。所有数据通过协议网关转换同步控制VRV空调。
温控面板通过网关可以与i-bus系统连接，从而实现房间温度的联网控制。本方案设计在温控面板上自动设定三种温度模式（以夏天为例）：
未售模式：当客人在前台Check out后设定温度自动调节至预设温度
节能模式：当客人在前台Check in后或客人将取电卡拔出后设定温度自动调节至预设温度
入住模式：当客人刷卡进入房间或插卡取电后设定温度自动调节至预设温度
这三种模式的设定温度可相互衔接，分阶段降低温度，既不影响舒适性，又可最大限度地节能。
当客人在前台Check out后，可将相应房间的设定温度自动调节至30度，在夏天可大大降低客房空调运行时间，此时客房空调处于未售模式；当有客人在前台Check in后，可将相应房间的设定温度自动调节至26度，客房温度将从30度降为26度，准备迎接客人的入住，如果客人没有进入房间，则客房保持为26度，避免一次将温度降至入住温度所造成的空调浪费，此时客房空调处于节能模式；当客人刷卡进入房间后，IC门锁或插卡发送相应的干节点信号设定温度自动调节至22度，客房温度将从26度迅速降至22度，客人不会有明显热的感觉，此时客房空调处于入住模式，客房温度将保持为22度；如果客人感觉温度不适，可以自行调节；当客人外出将取电卡拔出后，设定温度自动调节至26度，此时客房空调进入外出节能模式。
如果服务员或工程检修人员刷卡进入房间，门锁将不输出信号，此时空调的状态不发生任何变化，但服务员或工程检修人员可通过温控面板手动调节设定温度，以便为客人提供临时服务或检查设备的工作状况。

VRV空调和网关、房控系统连接示意图

3、其他控制功能
客人在房间中开启关闭设备的状态会实时反馈给管理监控处电脑显示。
当客人离店后，服务员清扫后不需要一一调节设备状态，可由前台统一恢复预设状态。
前台和监控处可根据客人要求远程开启关闭控制设备和设定温度。如客人入睡后希望在凌晨时分空调温度能自动调高运行，或要求设定灯光叫起服务，则可在前台监管软件上进行时钟预定设置。
当需要维护时可局部切断该客房工作状态。或预设时间年月该客房自动关闭所有电源。

4、客人离店控制
当客人在前台CHECK－OUT后，客房设备的控制权限自动回归前台中央控制，前台会在客人离开后，自动发出复位命令，将该客人所住的房间设备恢复至原始状态，服务员不需要在房间内清扫完后人工复位灯光空调状态，提高清扫效率和进行统一管理。

5、远程监控及与酒店入住管理系统的联网
前台设置一台酒店客房设备运行管理远程监控电脑，内运行i-bus监控软件WINSWITCH软件，实现图形化人机界面，远程对客房灯光、温度运行状态实现远程监控和状态设定和改变。主要有：
远程灯光状态的预设和监控。
房间空调的运行温度的远程监控和预设。
房间空调的时钟管理和预启动关闭设定。

房间温度的远程设定和变换。
房间温度等设备运行的权限设定管理。
房间空调和设备的节能模式远程设置。
同其他系统的联动控制。
与BMS系统进行连接。
可以提供如下控制方式：
•当客人在前台check-in后，可自动将相应客房的灯光/空调调节至迎宾模式，给客人以VIP的感觉，提高酒店的服务档次。
•当客人在前台check-out后，可自动将相应客房的灯光/空调/电视调节至关闭模式，并可自动将客房设定温度灯光恢复到默认的状态。
•当夜间客人入睡后，i-bus温控器可自动切换为舒适模式(即节能模式)。按照统计，设定温度每升高1度(制冷时)或降低1度(加热时)，可节能6%
•中央控制室可以显示每间客房的实际温度和设定温度，也可设定其可调节的上下限。

五、ABB酒店客房控制方案特点
1. ABB i-bus智能灯光控制系统的结构是全分散分布式总线结构，系统内各智能元件不依赖于其他智能元件而能够独立工作,任何一个传感器或执行器损坏均不会影响整个系统的运行。
2. 本系统符合国际通用的EIB标准及IEC标准，系统所采用的标准有多家制造商支持，产品具有互换性，可做到厂商间无缝兼容，便于酒店将来的运营和维护。
3. 系统能够对酒店客房中的灯光、空调、电动窗帘进行集成式的控制，集成度高，房间内各种智能面板如灯光控制面板、空调控制面板、电动窗帘控制面板风格统一，并且客房中只有一个系统便于将来的维护。
4. 在酒店内可以安装传统面板，通过接口接入i-bus系统，在不影响应用的前提下可适当降低造价。
5. 安装在客房中的温控面板通过空调网关可对VRV空调进行控制，另外，该温控面板上的LCD可显示客房室内温度或设定温度，同时可进行温度设定及显示时钟。温控面板采用ABB传统的控制面板，通过接口接入i-bus系统，从而实现温度的联网控制。
6. 安装在客房中的面板可对客房中的灯光或窗帘进行各种智能控制，可实现总开/总关，睡眠模式，起夜模式，调光控制等。
7. 客房中的空调、灯光控制可与插卡取电开关联动，当客人进入插卡后，房间内的灯光开启到一个预先设定的迎宾模式，空调自动调节到当季适宜的温度，给客人舒适、温馨的感受。对于插卡取电，当可以识别不同身份的人进入时，可以联动不同的场景模式，如工作人员或清扫人员进入时，空调并不进行温度调整，而只是打开灯光回路和客服插座等，最大限度的做到节能。
8. 安装在多功能厅、会议室及宴会厅中的智能控制面板可选用具有场景现场记忆功能，以便于现场临时修改场景控制功能以适应不同场合的需要。
9. 安装在公共区域如大堂、宴会厅中的现场智能控制面板具备防误操作(或防乱按)的功能，以避免在有重要活动时出现不必要的误操作，提高系统的安全性。
10. 光线感测可在阳光强烈时，关闭大堂的照明；到了天渐渐暗时，打开大堂的照明，做到最大限度地节约能源。
11. 时间继电器对公共走道的照明进行控制，当后半夜时，可关闭走廊部分回路，只保留基本照度，即方便晚归的客人，又降低了能耗。
12. 走廊的照明采用定时与移动探测结合进行控制，白天酒店为营造气氛，打开所有的灯光，到半夜，关闭2/3的灯光，只保留一小部分灯光照明。当有客人从外面进来或出去时，移动探测器可以打开他所经过的走廊灯光，一段时间后自动关闭，保留原来的基本照度，既节能又给客人全新的感受。
13. 走廊等公共区域的照明采用具有电流检测功能的模块控制，当有光源损坏时，工程部可以通过中控电脑及时发现并尽快修理或掉换。
14. 安装在工程部的图形化中央控制系统，可显示酒店所有客房的室内温度、设定温度、空调开关状态等，并可以对房间空调运行状况进行检测，当室内温度和设定温度的差值在设定时间内保持不变时，说明空调故障，可及时派人检修，减少客人投诉的可能。
15. 对于房间内客人按了“勿扰”，中控系统也进行时间的计时，当超过设定时间，仍然处于“勿扰”状态时，可以引起注意，派人查访，以避免客人在房间内发生意外。
16. 安装在照明箱中的驱动模块采用MDRC方式，即标准模数化35mm标准DIN导轨安装方式，与MCB的安装方式相同，便于设计及安装。
17. i-bus系统的每根支线采用双电源供电方式，确保系统的持续供电。
18. 采用的照明控制模块具有断电恢复的功能，即再来电时，断电前打开的灯光仍然打开，断电前关闭的灯光仍然关闭。
19. 总线电缆能够与强电线并排铺设即总线和电源线可同管共槽便于安装施工。总线电缆本身具有屏蔽能力。
20. 系统有标准的接口与酒店物业管理系统连接，连接后，客房部的电脑可显示所有客房的清扫请求、SOS状态、是否有人，代客人设定客房空调温度，便于提高客房部的服务质量。
21. 系统与酒店物业管理系统连接后，可实现与check in/check out的联动，即客人check in后，可自动将相应客房的灯光及空调调整到迎宾模式，客人check out后，可自动将客房灯光关闭，空调调整到节能模式或空房模式，便于节能。
22. 系统可自成体系，也可通过标准接口与BA或其他系统互联。
23. 系统维护方便，更换或升级系统内元件时，不需要关闭整个系统。
24. 系统有多种控制方式，例如可以实现就地面板控制、人体感应控制、红外线遥控控制、电话控制、定时控制、光线感应控制及集中控制。
25. 系统能与消防系统进行联动，在出现消防报警时，系统可将公共走道的灯光全部打开，将其它区域的照明电源或电器电源自动切断以降低火灾的危险；当消防信号消除后，所有照明回路可恢复到报警前的状态。

六、酒店客房设备控制系统结构
i－bus系统为分布式控制系统，采用模块化结构及国际标准化组织ISO的标准OSI模型通信协议，其使用的所有内部协议全部公开，并且可在INTERNET网上进行下载，可与各种楼宇系统进行连接，并适合各种建筑结构的特点，用一条i－bus总线（2X2X0.8的双绞线）即可将每个楼层的照明配电箱联在一起，实现集中的监视及控制，同时每个楼层、每个套房的客房控制系统可以独自运行，不需要控制主机进行干预。将i－bus总线拉到设备房并通过EIB网关(TCP/IP协议，OPC的访问控制方式)与BMS系统进行连接。
i－bus系统的优点是只需一条i－bus总线就可以实现智能控制，布线安装非常灵活，可以和强电同槽和共管，开关模块和调光模块等智能元器件可以安装在各区域的强电配电箱中，并且采用35毫米标准DIN导轨安装方式，外形尺寸为标准模数化，无须额外增加特殊箱体和管槽。现场就地控制只需拉一根i－bus总线到现场智能面板，就可以实现现场照明回路的分组、间隔、全开关等多种形式的控制。
i-bus系统的拓扑结构：
i-bus系统的基本构成是线，线与线之间通过线路耦合器进行连接，构成一个区域，区域之间再通过区域耦合器进行连接，从而构成一个完整的系统。
1、线：
多达64个总线元件通过总线连接可构成最小的总线结构，称为线。一根线的最大长度为1000米，电源供应器和元件之间的最大距离为350米，两个元件之间的最大距离为700米。在实际应用中，如果线长需要超过1000米，可采用光纤连接的方式将线长加以扩展。
2、区域：

通过线路耦合器，最多15条支线可连接成为一个区域，因此，一个区域最多可容纳15X64= 960个元件。
3、系统：
通过区域耦合器，最多15个区域可连接起来，组成一个完整的EIB系统，因此，最多可达14000个左右的总线元件可连接在一个EIB总线系统中。一些总线元件还可以控制多达8个独立的电路。这种拓扑结构使系统排列紧密、层次分明，且有利于将来对系统的进一步扩容，真正体现了EIB系统的灵活性，这是传统的布线方式所无法比拟的。
4、与其他系统联网
本方案用一根i-bus总线将酒店的客房全部连接起来，构成一个系统，并配备一个EIB网关，该网关采用标准TCP/IP协议，通过标准的OPC访问控制方式与其他系统进行通讯，实现数据共享。
酒店客房智能控制系统与酒店管理系统、一卡通管理系统，BA系统进行有机集成，使该方案成为目前酒店客房智能控制系统中功能较完善、技术较先进、智能化程度高的系统，并达到舒适、节能、高效、方便的效果。
5、客房设备控制系统管理监控软件WINSWITCH介绍
ABB i-bus智能安装系统的远程管理软件为Winswitch中控软件。用于对整个客房的i-bus系统进行远程集中监视及控制。控制内容为i-bus系统控制的所有设备，包括灯光、空调、风机盘管等末端设备。此软件采用标准的图形界面进行操作控制并可插入bmp图形如房间、楼层的照片或平面图，使控制更加简易、直观。

Winswitch2.0中控软件可运行于Windows95/98或NT4.0 SP5各种环境下。
可对i－bus系统中的设备进行定时控制
可进行逻辑控制
可对设备进行延时开关
可进行场景控制
可对设备的开关进行计次或计时统计
实时显示各种信息如某设备开关或某处有报警
可实时打印各种信息
可以数字或表计的方式显示灯光亮度或室内温度
可查询历史记录
可实时显示设备的开关状态
可通过开关按钮图形进行开关控制
可通过调光按钮图形进行调光控制
可进行报警指示
可编辑不同楼层的图形，并可相互切换显示
Winswitch软件可提供5种不同级别的用户密码，分别可控制系统中不同 的设备，以提高系统的安全性。
七、门禁可视对讲方案
1、ABB对讲系统概述
ABB对讲系统概述 ABB对讲系统整合最新的五类线对讲系统优势，以及来自ABB德国百年来精益求精的研发传统和品质至上的生产理念，并通过细致调研及专业分析，成为ABB集团在2010年为中国智能建筑市场量身打造的解决方案。 ABB楼宇对讲系统引入行业领先的双通道技术、先进的音视频处理技术等，实现可视对讲、多通道通讯、户户对讲、信息发布、报警等功能。系统全面采用五类线连接，标准的RJ45网络接口，各功能模块化设计，充分满足客户打造高端智能社区需求。 ABB楼宇对讲统符合欧洲EN50491、EN55022、LVD2006/95/EC、EMC2004/108/EC标准，符合中国GB4943、GA/T72-2005、GA/T678-2007、GB12663等楼宇对讲系统标准，并通过RoHS、WEEE认真，确保为用户提供高品质的产品。
2、系统特点
稳定性强
ü 优化设计系统物理接口提升系统的可靠性
ü 主干网络可选用数字信号传递，保证超大型社区音视频信号畅通无阻
ü 采用户户隔离技术，保障系统时刻稳定运行
ü 产品具有优秀的防雷和防静电功能
安全性高
ü 室内8个标准报警防区，24小时保证家人和财产安全
ü 支持小区在线巡更，为社区增添实时安全保障
ü 支持视频通话，让社区近在眼前
ü 分解具有图像抓拍及存储功能，轻松掌握来访信息
ü 具有故障自动检测功能，保证系统工作正常，提高社区安全性
ü 支持梯控，方便用户并保障安全
创新技术
ü 采用全双工语音通道，利用回声消除和降噪技术使通话质量更好
ü 室内分机可呼叫小区其他住户，实现户户对讲功能
ü 系统兼容性强，设备模块化设计，易于维护
ü 主机可跟ABB i-bus智能建筑控制系统互联，在智能家居平台上实现对讲功能
美观实用
ü 源自欧洲风格设计，室内分机厚度仅为23mm，可以进行壁挂或嵌入安装
ü 提供7寸及10寸多种颜色的室内分机，适合不同户型和装潢风格
ü 分机采用图形化界面，按键加触摸屏的人性化设计，让用户操作更加简单
ü 主机采用不锈钢及喷涂材质，精美极致
3、对讲功能介绍
可视对讲功能：能实现小区出入口与住户、楼栋口与住户、管理中心与住户间可视对讲，语音（图像）清晰。
开锁功能：在通话中，分机能为呼叫的单元主机或者围墙机进行开锁。管理机也可以为呼叫的围墙机或单元主机进行开锁。住户可以刷卡或密码开锁。
监视功能：分机可实时监视主机，管理机可监视主机、小区围墙机的图像。每次监视时间为15秒。
双通道功能：单元内部支持2通道，减少系统的占线。
户户通话：整个小区可实现户户通话功能。
分机报警功能：分机上有个报警按钮键，在不摘机的时候，按该键保安室的管理机就可以接收到报警分机的报警信息，并能显示分机号和相对应的主机号。
户户隔离功能：8根线随意乱接而不会出现短路现象，真正实现了户户隔离功能，可避免而接线错误而导致的系统设备被烧坏。
信息发布接收功能：管理中心能向室内机、单元主机发送文字信息类的公告。
在线式门禁、巡更功能：能通过对讲系统设备就可实现在线式联网门禁、巡更功能。
图像存储功能：室内机具有来访抓拍并存储单元机或围墙机的访客图像功能。
电梯联动功能：电梯可自动识别用户卡的权限，自动把用户送达到用户所住楼层。通过与电梯控制器厂家配合，还可以实现访客使用电梯的功能，访客通过单元主机呼叫室内分机，住户确认后，室内分机给电梯一个上升楼层的信号，把访客送到分机所在的楼层。
4、系统联网设计
系统联网分为单元主干线路和小区整体联网，单元主干线与系统联网线分别采用两根超五类线。
单元主干线路设计：主要为单元网关连接各个楼层分配器之间的联网，单元网关到最远一台分配器的距离不超过50米。
整体联网设计：主要是联网交换机连接各个切换器线路的联网，以及交换机与交换机，交换机与围墙机、管理机直接的联网。每条联网总线距离不超过1000米，超过部分可采用光纤设备进行传输。每条联网总线使用双根阻水超五类线。
5、系统供电设计
需要为每个管理中心机、围墙机、联网交换机等联网设备配置一个电源供电；需要为每个单元配置相应足够满足系统工作要求及余量的电源，单元内部每 个模块配置1台电源，第一台电源应连接在单通道切换器上，其它电源应连接在 个模块的线路中间，使其取得最好的供电效果；单元供电系统应从24小时公共用电中引出。
6、其它注意事项
不可将系统设备安装于太阳直接曝晒、雨淋、高温、雪霜、化学物质腐蚀及灰尘太多的地方。
所有线接头应该用焊接的方法，确保线路接头的接触良好，为了以后检修方便和系统稳定，所有联网线的接头不能放在管内和容易水浸的地方。
220V直接供电的设备，应该安装在小孩不易触及的地方；系统布线应远离干扰源，在附近存在强电磁干扰的情况下应事先设计好抗干扰措施；与交流供电系统传输线路应保持50CM以上的距离。
7、技术参数
n 管理中心机－YSP9-GU
功能配置：
可呼叫任一网内分机，以及多台管理机；
接收报警信号，声光报警，记录存储显示，
2000条报警信息循环存储，
接受所有分机及主机的呼叫，可为主机开锁，
显示呼入分机房间、主机号码，
可监视任一单元门口主机，
可外接摄像头，呼叫室内分机时传送图像，
并带图像存储功能。
集中发卡注册功能

技术规格：
工作电压：DC 27V
静态电流：≤90mA
工作电流：≤350mA
射频频率：ID卡:125KHZ，读卡类型：EM或Mifare
显示屏幕： 7”彩色TFT，解析度：480×234
环境温度：－10~＋55℃
环境湿度：10%~95%
安装方式：平放
接口类型： RJ45

n 小区围墙机－YSI01
性能说明：
纯不锈钢及细致金属喷漆外壳，随心选择
支持IC/ID刷卡，超大储存量
回声及噪音消除
夜间高亮LED灯自动补光
门状态检测，门开超时报警
防尘、防水、防暴
开门按钮接口
门状态检测接口
软件升级接口
提供12V/100 mA直流及常开、常闭等开锁输出，
兼容不同电控锁具

技术参数：
功能：基本功能+LCD+IC/ID刷卡
显示器：FSTN
分辨率：128X64
音频：全双工
视频：PAL
工作电压：DC 27V
摄像头：1/3”Colour HD
最低照度：0.1Lux
环境温度：－20 ~＋70℃
湿度：10%~95%
外型尺寸：315 x 110 x 21
安装方式：嵌入式安装
安装尺寸：

n 联网交换机－YSM06-SW
功能配置：
标准1U尺寸
双重防雷接口
优化数据防雷设计
4路双向光端机视频接口
12路可任意配置RJ45接口
一键自动搜索配置相关路由信息
联网语音、视频通道控制功能
联网数据并行通信控制功能
程序控制，远距离自动视频传输放大补偿

技术规格：
工作电压：DC 27V
静态电流：≤150mA
工作电流：≤200mA
环境温度：－25~＋70℃
环境湿度：10%~95%
外型尺寸：441.6×208×44.6mm
安装方式：平放或壁挂
安装尺寸：水平×竖直中心孔距 360×240mm
接口类型：12路RJ45接口，直插式直流电源接口

n 单元网关－ YSM03-GW
工作电压：27V
静态电流：≤120mA
工作电流：≤160mA
环境温度：－25~＋70℃
环境湿度：10%~95%
外型尺寸：162×90×38.5mm
安装方式：平装或U型导轨固定
安装尺寸：平装 竖直中心孔距为82mm， U型导轨（E/AL NS 35）
接口类型：RJ45单元内部接口，插拔式联网接口

双重防雷联网接口
联网及单元内信号隔离
单元联网语音、视频通道控制功能
单元管理机的音频切换及铃声的切换
可通过主机扩展模块最多增加到8台主机数量
可选交流断电时自动关闭系统视频保留语音功能

n 楼层分配器－YSM05-DT
性能说明：
可连接不同户内4台室内分机
兼容非可视分机

技术参数：
工作电压：DC 27V
静态电流：≤15mA
工作电流：≤90mA
环境温度：－25~＋70℃
湿度：10%~95%
外壳材料：塑料
外型尺寸：162×90×38.5mm
安装方式：平装或U型导轨固定
安装尺寸：平装 竖直中心孔距为82mm， U型导轨（E/AL NS 35）
接口类型：插拔式主干接口，RJ45分户接口

n 酒店客房控制屛
性能说明：
数字彩屏，图像清晰，色泽艳丽
图形化人机界面，友好直观，易学易用
通话音量、振铃音量、图像效果可调

技术参数：
功能：基本功能+8防区+信息发布
显示器：7”TFT
分辨率：800X480
音频：全双工
工作电压：DC 27V
静态电流：≤mA
工作电流：≤0mA
环境温度：－10~＋55℃
湿度：10%~95%
外壳材料：塑料
外型尺寸：
安装方式：壁挂式
安装尺寸：水平中心孔距60mm
接口类型：直插式RJ45转接线

n 开关电源－YSM01-PS
性能说明：
过压保护
过流保护
过热保护
短路保护
防雷保险

技术参数：
交流输入：AC180~270V 50~60HZ
直流输出：DC 27V / 1.4A
环境温度：－25~＋70℃
湿度：10%~95%
外壳材料：塑料
外型尺寸：175×90×65mm
安装方式：平装或U型导轨固定
安装尺寸：平装 竖直中心孔距为82mm， U型导轨（125标准滑轨）
接口类型：接线柱
8、明悦系列楼宇对讲与i-bus组合方案及功能区别

9、 主要实现功能
视频通话
高清晰的音视频通话效果，运算功能强大的DSP处理器，全双工的通信模式，回声消除，噪声抑制，双通道的通信保障。

安防功能
室内分机提供了多种类型的安防探测器接口，当有警情发生时，室内分机不仅会进行声光报警，以及将报警以信息形式记录，还能够将报警信息发送到管理员机上。同时在管理中心的电脑上显示警情。

门禁控制功能
当访客与室内分机或管理员机通话时，在得到确认后，室内分机或管理员机可以为其开启门厅的公共单元门。
当有访客通过园区的围墙机或单元口的室外主机呼叫时，户内的室内分机可以为其开启围墙门及户门。
在园区门口机及单元门口机内还集成有读卡器（在园区门口还有独立的读卡器可选），区内业主可以通过刷卡及密码方式开启园区大门或单元门。物业还可以为业主提供防劫持密码。主机具备在线巡更功能。切换监视。

八、ABB酒店部分工程业绩（国内/国外）
国外部分：
The first world hotel 超五星酒店 新加坡
Petersberg Government Hotel 五星酒店 德国
Castle hotel Friedewald 五星酒店 德国
PRINCE VON HESSEN 超五星酒店 德国
Loite Gardstun 四星酒店 法国
Le cheval Blanc 五星酒店 法国
SAS Hotellet Oslo 四星酒店 挪威
Vettre Hotel og Konferansesenter 五星酒店 挪威
Hotel Benasque 五星酒店 西班牙
Hotel "Zee en Duin", de Haan 五星酒店 比利时
Panoramic, Tournai 四星酒店 比利时
Zeeuwse tromen 五星酒店 荷兰
Hotel Alexander, Thalwil 五星酒店 瑞士
Dxb Metropolitan Hotel 五星酒店 瑞士
Rotana Suites Hotel 五星酒店 瑞士
Royalton Plaza Hotel 五星酒店 瑞士
国内部分：
苏州金鸡湖酒店 五星国宾馆 苏州
厦门悦华酒店套房 五星酒店 厦门
深圳威尼斯酒店 五星酒店 深圳
成都东锦江宾馆 五星酒店 成都
新疆洪福大酒店 五星酒店 乌鲁木齐
上海美仑酒店 四星酒店 上海
珠岛国宾馆 五星酒店 广州
成都凯宾斯基大酒店 五星酒店 成都
成都万达Sofitel大酒店 五星酒店 成都
东莞莲花山庄大酒店 五星酒店 东莞
上海101基地 酒店 上海
巴黎春天酒店总统套房 酒店 上海
