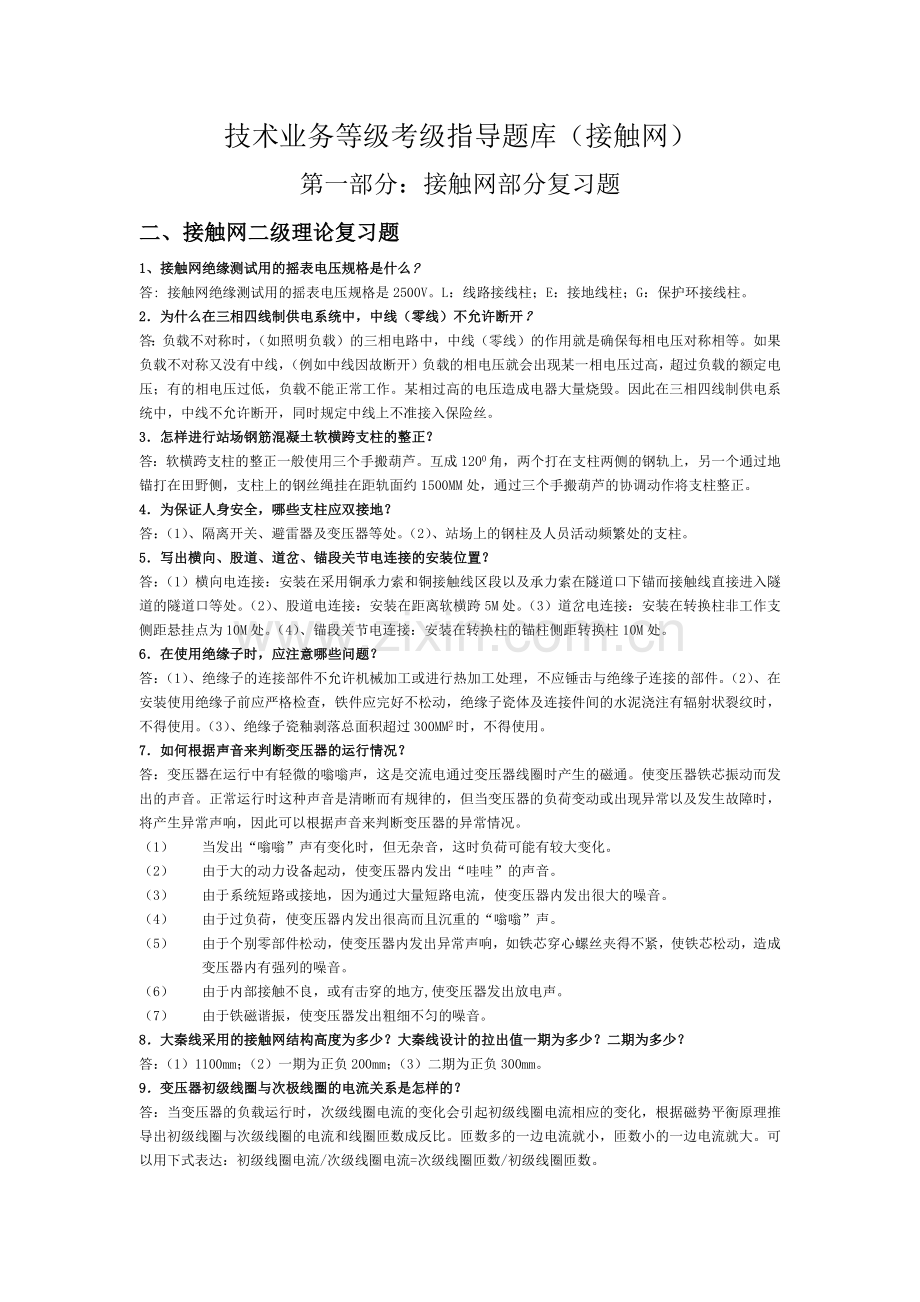

技术业务等级考级指导题库（接触网）
第一部分：接触网部分复习题
二、接触网二级理论复习题
1、接触网绝缘测试用的摇表电压规格是什么?
答: 接触网绝缘测试用的摇表电压规格是2500V。L：线路接线柱；E：接地线柱；G：保护环接线柱。
2．为什么在三相四线制供电系统中，中线（零线）不允许断开？
答：负载不对称时，（如照明负载）的三相电路中，中线（零线）的作用就是确保每相电压对称相等。如果负载不对称又没有中线，（例如中线因故断开）负载的相电压就会出现某一相电压过高，超过负载的额定电压；有的相电压过低，负载不能正常工作。某相过高的电压造成电器大量烧毁。因此在三相四线制供电系统中，中线不允许断开，同时规定中线上不准接入保险丝。
3．怎样进行站场钢筋混凝土软横跨支柱的整正？
答：软横跨支柱的整正一般使用三个手搬葫芦。互成1200角，两个打在支柱两侧的钢轨上，另一个通过地锚打在田野侧，支柱上的钢丝绳挂在距轨面约1500MM处，通过三个手搬葫芦的协调动作将支柱整正。
4．为保证人身安全，哪些支柱应双接地？
答：（1）、隔离开关、避雷器及变压器等处。（2）、站场上的钢柱及人员活动频繁处的支柱。
5．写出横向、股道、道岔、锚段关节电连接的安装位置？
答：（1）横向电连接：安装在采用铜承力索和铜接触线区段以及承力索在隧道口下锚而接触线直接进入隧道的隧道口等处。（2）、股道电连接：安装在距离软横跨5M处。（3）道岔电连接：安装在转换柱非工作支侧距悬挂点为10M处。（4）、锚段关节电连接：安装在转换柱的锚柱侧距转换柱10M处。
6．在使用绝缘子时，应注意哪些问题？
答：（1）、绝缘子的连接部件不允许机械加工或进行热加工处理，不应锤击与绝缘子连接的部件。（2）、在安装使用绝缘子前应严格检查，铁件应完好不松动，绝缘子瓷体及连接件间的水泥浇注有辐射状裂纹时，不得使用。（3）、绝缘子瓷釉剥落总面积超过300MM2时，不得使用。
7．如何根据声音来判断变压器的运行情况？
答：变压器在运行中有轻微的嗡嗡声，这是交流电通过变压器线圈时产生的磁通。使变压器铁芯振动而发出的声音。正常运行时这种声音是清晰而有规律的，但当变压器的负荷变动或出现异常以及发生故障时，将产生异常声响，因此可以根据声音来判断变压器的异常情况。
（1） 当发出“嗡嗡”声有变化时，但无杂音，这时负荷可能有较大变化。
（2） 由于大的动力设备起动，使变压器内发出“哇哇”的声音。
（3） 由于系统短路或接地，因为通过大量短路电流，使变压器内发出很大的噪音。
（4） 由于过负荷，使变压器内发出很高而且沉重的“嗡嗡”声。
（5） 由于个别零部件松动，使变压器内发出异常声响，如铁芯穿心螺丝夹得不紧，使铁芯松动，造成变压器内有强列的噪音。
（6） 由于内部接触不良，或有击穿的地方,使变压器发出放电声。
（7） 由于铁磁谐振，使变压器发出粗细不匀的噪音。
8．大秦线采用的接触网结构高度为多少？大秦线设计的拉出值一期为多少？二期为多少？
答：（1）1100mm；（2）一期为正负200mm；（3）二期为正负300mm。
9．变压器初级线圈与次极线圈的电流关系是怎样的？
答：当变压器的负载运行时，次级线圈电流的变化会引起初级线圈电流相应的变化，根据磁势平衡原理推导出初级线圈与次级线圈的电流和线圈匝数成反比。匝数多的一边电流就小，匝数小的一边电流就大。可以用下式表达：初级线圈电流/次级线圈电流=次级线圈匝数/初级线圈匝数。
10．进站信号机的作用是什么？
答：进站信号机的作用是防护车站，指示列车是否可以由区间进入车站，以及有关进入车站的有关条件。它应设在距进站道岔尖轨尖端（逆向道岔），或警冲标（顺向道岔）不少于50M的地点。
11．出站信号机的作用是什么？
答：它的作用是防护区间，指示列车可否由车站开往区间，它应设在每一发车线路警冲标内方（对向道岔为尖轨尖端）的适当位置。
12．通过信号机的作用是什么？
答：是防护自动闭塞区段的闭塞分区或非自动闭塞区段的所间区间，指示列车可否开进它所防护的闭塞分区或所间区间。
13．股道是如何编号的？
答：站内正线规定用罗马字（Ⅰ、Ⅱ…），站线用阿拉伯数字（1、2、3、…），双线铁路车站，从正线起顺序编号，下行为单号，上行为双号。
14．道岔是如何编号的？
答：（1）用阿拉伯数字从车站两端由外向里，由主（主要进路）而次（次要进路）依次编号，上行列车到达一端为双号，下行列车到达一端用单号。（2）每一道岔均应编单独号码，对于渡线道岔、交分道岔以及每一道岔连线（或称梯线）的道岔号，应编以连续的单号或双号。（3）站内道岔，一般以车站站舍中心线作为划分单号与双号的分界线。（4）当车站有数个车场时，每一车场的道岔必须单独编号，为与其它车场区别，道岔号码使用三位数字，百位数字表示车场号码，个位数和十位数字表示道岔号码，在同一车场不准有相同的道岔号码。
15．受电弓抬升力不足或过大将产生什么后果？
答：（1）当受电弓接触压力减少到零时，受电弓滑板就要离线。因而产生火花，或产生稳定的电弧，从而烧损受电弓及导线。（2）如果抬升力过大，则在定位器附近及线岔处就可能使受电弓损坏造成弓网故障。
16．对杆上变台有哪此要求？
答：（1）杆上变台应有坚固的台架，台架应采用钢材，用螺栓组装零件应镀锌。（2）杆上变台台面距地面的高度应不低于2.5米，当跌落式熔断器断开后，带电部分距台面的最小距离不应低于2.5米。（3）根据需要装设工作台及防护栏杆，其栏杆高度不应低于1米，并应坚固可靠。（４）变电台的台架安装应平整牢固，水平倾斜不应大于台架根开的１％。（５）变压器安装后，套管表面光洁，不应有裂纹无破损。各种部件应齐全，安装牢固，油枕油位正常，引线应排列整齐绑扎牢固。
17．什么接触网的保安装置？其作用是什么？
答：接触网所安装的避雷器、火花间隙、保安器等与地线形成的装置被称为保安装置。
作用：当接触网发生大气过电压或绝缘子被击穿时，保安装置可将大气过电压或短路电流迅速引入地下，从而保护电器设备和人身安全。
18．什么是接触悬挂的弹性？衡量弹性的标准有哪些？
答：悬挂某一点在受电弓的压力下，单位垂直力使接触线升高的程度称为接触悬挂的弹性。
衡量弹性的标准：弹性的大小和弹性均匀。
19．接触悬挂弹性及稳定性将对机车受流有什么影响？
答：由于电力机车的振动和接触线高度变化等因素，往往造成滑板和接触线脱离，致使滑板与接触线间在脱离处发生电弧，如果接触线本身不平直，或悬挂零件不符合要求，突出接触线面时，滑板滑到此处将发生碰撞，并产生电弧，这种情况叫接触线硬点。因为碰撞，电弧会造成接触网和受电弓的机械损伤，严重时将造成事故。而且取流不良时对电力机车上的电机和电器会产生不良影响，应避免。因接触网露天架设，自然环境直接影响其工作状态，当大风天气时，导线将受风力影响发生偏移，如果偏移过大，可能会引起弓网故障，所以应尽量增加接触悬挂的稳定性。
20．绝缘子的主要作用是什么？
答：绝缘子用于电气绝缘，以隔离带电体和非带电体，绝缘子的另一个作用是承受由相连部件传递的机械负荷。
21．承力索的主要作用是什么？
答：其主要作用是通过吊弦将接触线悬挂起来，承力索在电气方面和接触线是并联的。所以和接触导线一样担负着给电力机车供电的任务。
22．下锚拉线应如何设置？
答：拉线应设在承力索下锚支的延长线上，在任何情况下，其各部件不得侵入建筑接近限界。锚板埋深（以地面最低处算起）应不少于设计值，一般为2米。锚板拉杆与地面夹角一般为45度，特殊困难地段不得大于60度，并应适当增加锚板的埋设深度。
23．吊弦事故发生的原因一般有几种？
答：（1）由于线夹本身缺陷或安装时用力过大，造成潜伏的裂纹，运行一段时间后会损坏，不论承力索线夹损坏还是接触线上的线夹损坏，均会造成打弓或接地短路。（2）在牵引电流较大区段，吊弦通过电流发生烧伤或磨损造成环节处断线。（3）安装时吊弦回头没有做好，长期运行后使之松脱或线夹螺丝松脱。（4）长期未更换，吊弦严重腐蚀最后断开。
24．如何保证变压器有一个额定电压输出？
答：电压过高或过低都会影响变压器正常工作和使用寿命，所以必须调压。调压方法是在初级线圈中引出几个抽头，接在分接开关上，分接开关通过触头来改变线圈的匝数，当需要调压时，只需转动分接开关的位置，即可获得所需要的额定电压值。应注意，调压通常应在切断变压器所接负载后进行。
25．变压器有哪些类型？
答：常用的有：按相数分，有单相变压器和三相变压器。按用途分有：电力变压器、专用电源变压器、调压变压器、测量变压器。按结构持点分有：芯式和壳式两种。线圈有双绕组、三绕组和多绕组自耦变压器。按冷却方式分有：油浸式和空气冷却式两种。
26．AT供电方式的主要特点是什么？
答：（1）牵引变电所送出的电压为55KV，比牵引电压高一倍，所以适用于大容量负荷供电。（2）由于供电电压高，送电距离比其它方式远，平均每一牵引变电所之间距离为80--90KM。（3）AT供电设有正馈线和保护线，且与接触网同杆架设在支柱的两侧，可以减少对通讯线路的干扰。（4）在接触导线上不需断开线路设置吸流间隙。
27．AT方式比BT方式在防干扰方面有哪些优越性？
答：在AT间隔距离为10KM，BT间隔为2--4KM时，接触线正常运行，二者防干扰效果相近，但在接触网发生短路故障时，BT方式由于通过吸流变压器的电流急剧增加。吸流变压器铁芯饱和，使吸流变压器的防护效果显著降低，而AT方式则没有上述问题，在接触网发生短路时，其防护效果和正常运行相似。另外，AT供电方式对通讯设备的静电影响可以忽略不计。上述两点是AT优于BT之处。
28．变压器在运行中应做哪几种测试？
答：温度测试，电压测试、负荷测试、绝缘测试。
29．软横跨由哪几部分组成？
答：由支柱，横向承力索和上下部固定绳组成。
30．上部固定绳的作用是什么？
答：上部固定绳的作用是固定股道上方承力索（纵向承力索），并将其水平负荷（如风力，曲线拉力等）传递给支柱。
31．下部固定绳的作用？
答：作用是固定定位器，以便对接触线进行定位,并将接触线水平负荷传向支柱。
32．曲线外侧中间柱，定位器的尾线调到最短时，拉出值仍不到位，是什么原因？如何解决？
答：原因是支柱装配不合格：（1）杵环杆低头。（2）碗臂底座安装偏低。（3）承力索偏向曲线内侧。（4）定位环高度偏低。
解决方法：调整支柱装配。
33．什么叫硬横跨？
答：硬横跨是以金属桁架（钢梁）架设在线路两侧支柱顶上，其下方挂悬式绝缘子串以悬挂承力索，以下部固定绳连接定位器的一种支持装置。
34．怎样摇测接地电阻？
答：1注意事项：①测量时，接地线要与设备断开，以免影响测量精度。②由于土壤湿度对接地电阻响很大，因此不宜在刚下过雨后进行测量。2接线：当接地电极E′和电流探针C′之间的距离大于20米时，应将探针P′插在E′、C′之间的直线相距几米以外的地方；当E′、C′之间的距离小于20米时，则探测针P′应插于E′、C′直线的中间位置。当用0-1/10/100Ω规格的摇表测量小于1Ω的接地电阻时，应将C2、P2的连片打开,分别用导线将C2、P2接至被测接地体上。
3测量步骤
（1） 接好线后，将仪表水平放置。检查、调整检流计的指针指向零线位置。
（2） 将倍率标度至于最大倍率档，漫漫转动手柄并旋转测量标度盘，使检流计指针指向零度线。使手柄速度达120r/min，调整标度盘使指针指零后读取标度盘刻度数值。如果该值小于1，应将倍率标度至于较小的倍数，按上述方法重复测量到合适为止。
（3） 用测量标度盘的读数乘以倍率标度的倍数，即为所测量的接地电阻值。
35、接地电阻设计规定值为多大？最大不能超过多少？
答： 接地名称 设计值 最大值
管型避雷器 4欧以下 最大不大于10欧
隔离开关支柱 10欧以下 最大不大于30欧
站台支柱接地装置 10欧以下 最大不大于30欧
一般支柱 30欧以下
36、检调补偿装置的技术标准是什么？
答:1补偿装置的b值要符合安装曲线的要求,允许误差200MM,b值最小不得小于200MM。在最低温度下的a值不得小于200MM。2坠砣应完整,砣坠块叠码整齐,其缺口相互错开180度。3坠砣应升降自如，不卡滞，坠砣串的总重量符合规定，误差不得超过2%。4坠砣应安装限制管，限制坠砣的左右摆动，但不能妨碍坠砣的升降。５补偿滑轮完整无损，转动灵活，油槽内灌注润滑油；定滑轮应保持铅垂状态，动滑轮偏转角度不得大于４５0。６补偿绳不得有松股、断股和接头，不得与下锚拉线相磨擦。
37．如何安装、检调隔离开关？
答：１）将开关打至分闸位置，测量分闸角度，止钉间隙及接地刀闸的接触情况。分闸角度不合格时，先调整止钉间隙，再调整交叉连杆长度。接地刀闸接触不到位或过头时，可调整接地刀闸传动拐臂的长度。２）开关打至合闸位置，检查合闸是否呈直线，止钉间隙及触头密贴情况。合闸不呈直线，先将开关打至合闸位置，卸下交叉连杆，使刀闸呈直线，然合调好交叉连杆长度并与转动连板相连。３）刀闸接触面如有烧伤点和污物时，可以用砂布打磨擦净，表面涂凡士林。４）操作过程中，检查机构是否灵活。开关引线弛度大小。操作机构不灵活，有几种可能性，传动杆弯曲、活动关节缺油、穿钉折断、托架不正等。５）检查闭锁销状态，开关检修调整完后加销、注油。
38、如何正确操作隔离开关？
答：对带接地刀闸的隔离开关，应经常处于闭合状态，当因工作需要断开时，当工作完毕后应及时闭合。其断开、闭合必须按下列顺序进行：１）闭合时：先断开接地闸刀，后闭合主闸刀。２）断开时：先断开主闸刀，后闭合接地闸刀。严禁接地闸刀处于闭合状态时强行闭合主刀闸。
39．为什么不允许带负荷操作隔离开关？
答：因为隔离开关没有消弧装置，因此不能带负荷操作。当线路上有机车取流时，开关刀闸的电流可由２００Ａ增至８００Ａ，没有负荷进线路时的电容电流由于线路长也很大（隔离开关可以开合不超过１０ＫＭ线路的空载电流），断开这么大的电流必然产生电弧，这个电弧能烧毁设备或使支撑绝缘子爆炸危及人身安全。因此，不能带负荷操作隔离开关。
40．分相绝缘器的技术标准和检调方法是什么？
答：１）技术标准：①绝缘元件烧、损伤长度不大于２０％。②绝缘器处导高应比两端定位点导高高２０—３０毫米。③绝缘器两端应安装吊弦，对接式接头处导线应标有记号以防抽脱。２）检调方法：①检查绝缘元件有无烧伤、脏污、剥落、弯曲、损坏等现象。②测量分段、分相绝缘器处导线高度，水平尺测量其水平度。③检查接头处导线情况，测量磨损值，检查导滑体状态。④绝缘器高度调整，通过调节吊弦的长短，同时要保证水平。⑤在更换绝缘器时，将紧线器固定于两端，用紧线工具紧到接触线略有松驰时，拆下旧的装上新的，位置与承力索分段绝缘子串相对应，然后松开紧线器，检查水平状态。⑥绝缘器处导线磨耗超标时，可附加一根导线用双线线夹固定。
41．电连接根据使用位置可以分为哪几种？
答：１）横向电连接：承力索和接触线之间的连接。２）纵向电连接：在三跨和四跨锚段关节处电路连接以及供电线与接触网之间的连接。３）股道电连接：在多股道站场中将各股道在电路中的并联。
42、管型避雷器工作原理是什么？
答：管型避雷器由外部间隙、内部间隙和产生气体的管子组成，在正常工作电压下，管型避雷器间隙不被击穿，只有当接触网上发生过电压时，避雷器内、外部间隙都被击穿，形成接触网对地短路，并通过地线装置放电，同时，由于放电电流使避雷器管内产生大量的高压气体，高压气体从管内一端喷出将电弧熄灭，这时放电终止，接触线恢复对地绝缘，从而保护了接触网设备。
43、定位器的安装步骤是什么？
答：（1）确定碗臂上定位环安装位置。（2）安装斜吊线。（3）安装主定位管。（4）安装定位器。
44．管型避雷器外观检查有哪些标准？
答：（1）管型避雷器管体表面油漆应完整，不得有剥落；管体不应有损坏、裂纹等缺陷。（2）闭口端头应堵紧，不得松动；开口端无堵塞。
45．什么是交流电的有效值？最大值？
答：交流电是按正弦曲线变化的，在变化过程中所能达到的最大值，也叫辐值，称交流电的最大值。每一周期出现两次最大值。
交流电通过某电阻，在一周期内产生的热量；如果与一直流电流通过同一电阻，在同一时间产生的热量相等，则称这一直流电的大小就是交流电的有效值。
46．如何计算交流电的有效值?，
答:交流电的有效值等于它的热效应相等的直流电值,通过运算，以电流为例，最大值与有效值关系为:I最大值= √2 I有效值。
47．什么叫纯电阻电路？如何计算电路中的电阻值？
答：通过电阻将电能以热效应方式全部转变为热能的交流电路，叫纯电阻电路。例如：白炽灯、电炉、电烙铁等。纯正电阻电路中，电流、电压与电阻值三者关系与直流电路欧姆定律一样，即：I=U/R有所不同的是电流I与电压U均为有效值。
48．纯电阻电路功率如何计算？
答：交流电路中功率计算，是指一周期内功率平均值，以符号P表示，功率大小等于电压有效值与电流有效值的乘积，单位是瓦特，简称为瓦，用公式表示为：P=UI
49．变压器在运行中有哪些损失？
答：变压器在运行中的损失包括铁损和铜损两部分；1）是由铁芯引起的，当线圈通电后，由于磁力线是交变的，引起铁芯中涡流和磁滞损耗称铁损；2）是线圈自身电阻引起的，当变压器初级线圈和次极线圈有电流通过时，就要产生电能损失，这种损失叫铜损。
50．为什么变压器不能过负荷运行？
答：过负荷运行是指变压器运行时超过了铭牌上规定的电流值，过负荷分为正带过负荷和事故下过负荷两种。前者是正常情况下，用户用电量增加而引起的，它往往使变压器温度升高，促使变压器绝缘老化，降低使用寿命，所以允许变压器过负荷运行。特殊情况下变压器短时间过负荷运行，也不能超过额定负荷的30%（冬季），在夏季不得超过15%。
