临时水电施工方案（112页）.docx

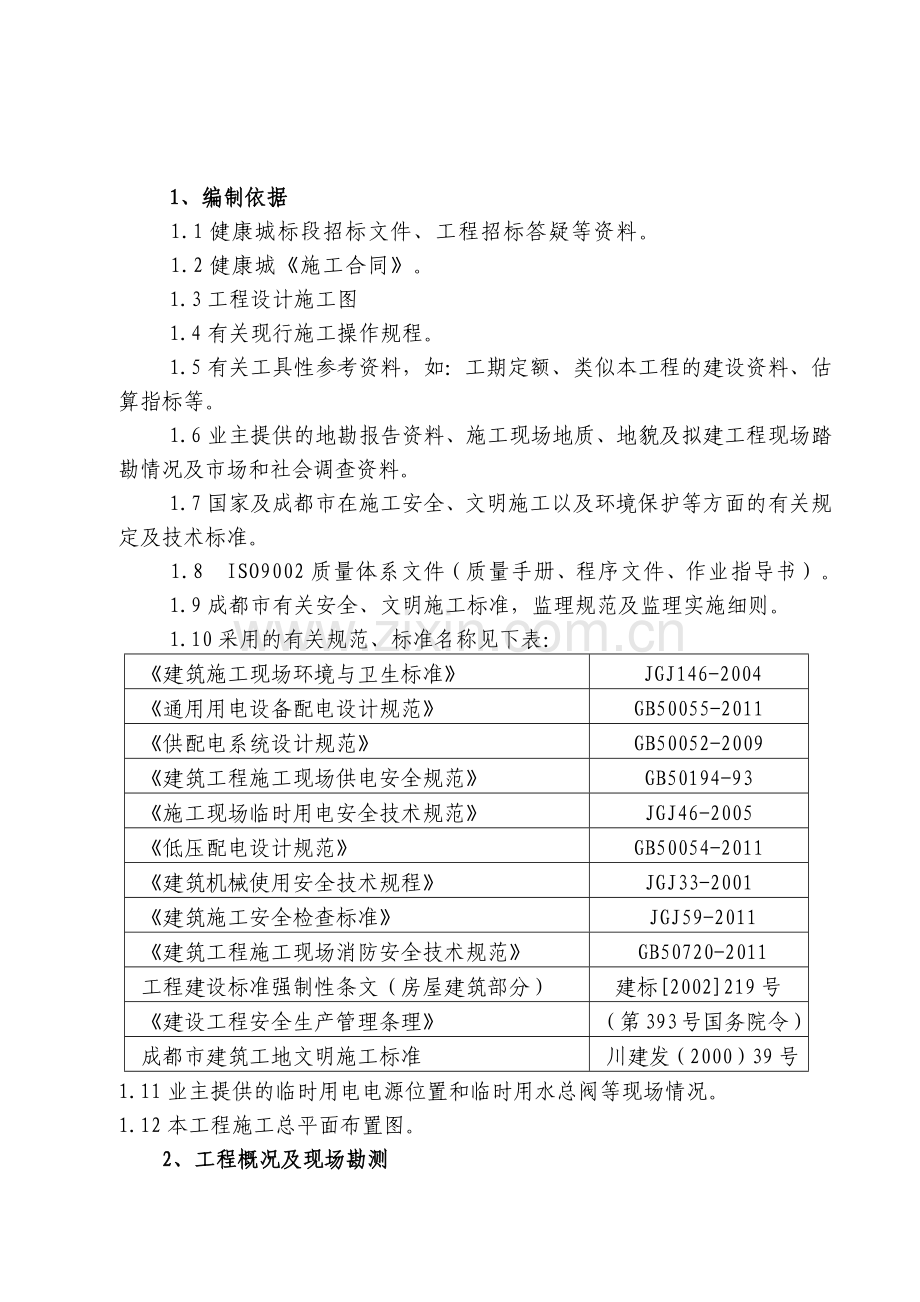

1、编制依据
1.1健康城标段招标文件、工程招标答疑等资料。
1.2健康城《施工合同》。
1.3工程设计施工图
1.4有关现行施工操作规程。
1.5有关工具性参考资料，如：工期定额、类似本工程的建设资料、估算指标等。
1.6业主提供的地勘报告资料、施工现场地质、地貌及拟建工程现场踏勘情况及市场和社会调查资料。
1.7国家及成都市在施工安全、文明施工以及环境保护等方面的有关规定及技术标准。
1.8　ISO9002质量体系文件（质量手册、程序文件、作业指导书）。
1.9成都市有关安全、文明施工标准，监理规范及监理实施细则。
1.10采用的有关规范、标准名称见下表：
《建筑施工现场环境与卫生标准》
JGJ146-2004
《通用用电设备配电设计规范》
GB50055-2011
《供配电系统设计规范》
GB50052-2009
《建筑工程施工现场供电安全规范》
GB50194-93
《施工现场临时用电安全技术规范》
JGJ46-2005
《低压配电设计规范》
GB50054-2011
《建筑机械使用安全技术规程》
JGJ33-2001
《建筑施工安全检查标准》
JGJ59-2011
《建筑工程施工现场消防安全技术规范》
GB50720-2011
工程建设标准强制性条文（房屋建筑部分）
建标[2002]219号
《建设工程安全生产管理条理》
（第393号国务院令）
成都市建筑工地文明施工标准
川建发（2000）39号
1.11业主提供的临时用电电源位置和临时用水总阀等现场情况。
1.12本工程施工总平面布置图。
2、工程概况及现场勘测

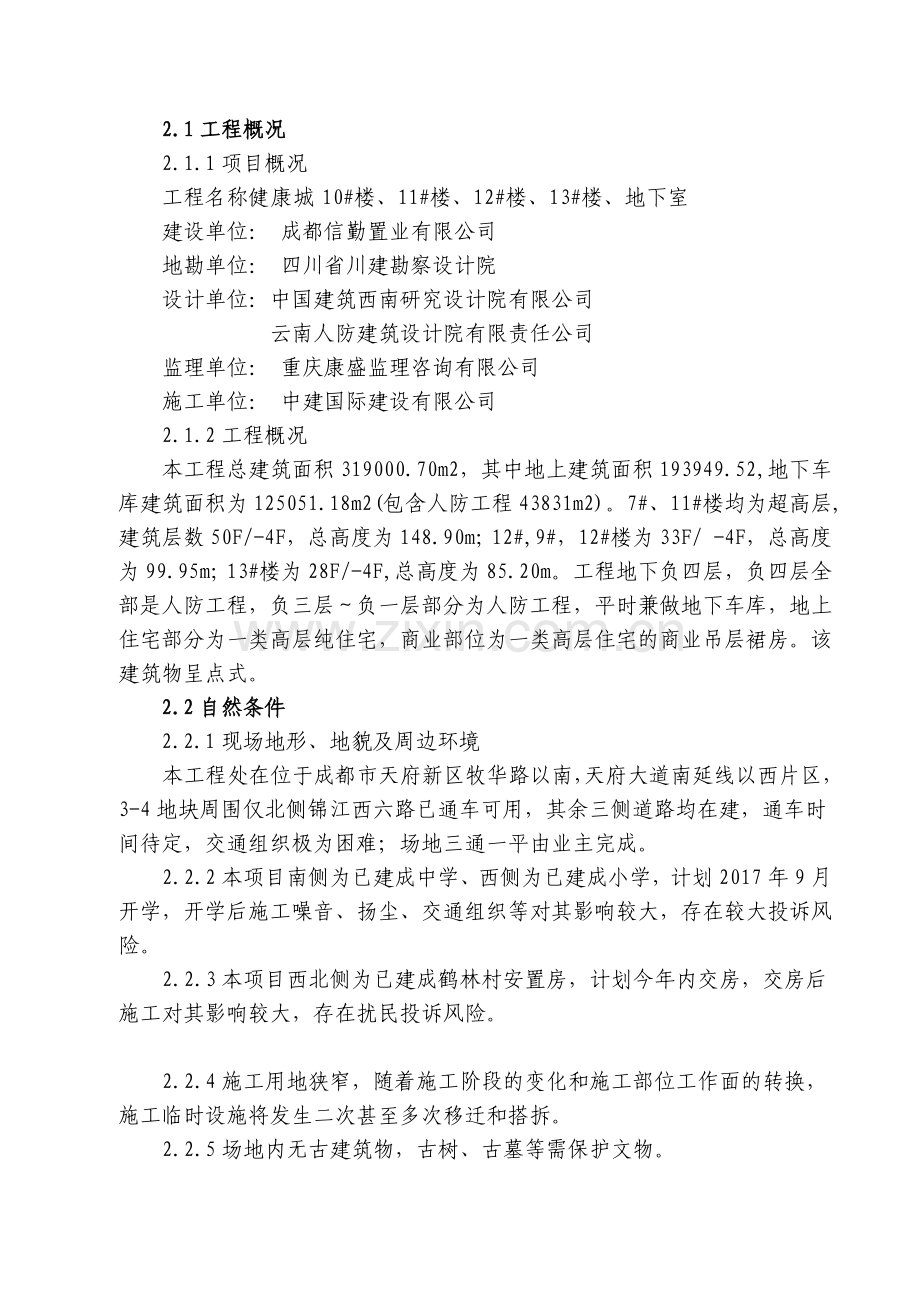

2.1工程概况
2.1.1项目概况
工程名称健康城10#楼、11#楼、12#楼、13#楼、地下室
建设单位： 成都信勤置业有限公司
地勘单位： 四川省川建勘察设计院
设计单位：中国建筑西南研究设计院有限公司
云南人防建筑设计院有限责任公司
监理单位： 重庆康盛监理咨询有限公司
施工单位： 中建国际建设有限公司
2.1.2工程概况
本工程总建筑面积319000.70m2，其中地上建筑面积193949.52,地下车库建筑面积为125051.18m2(包含人防工程43831m2)。7#、11#楼均为超高层,建筑层数50F/-4F，总高度为148.90m；12#,9#，12#楼为33F/ -4F，总高度为99.95m；13#楼为28F/-4F,总高度为85.20m。工程地下负四层，负四层全部是人防工程，负三层～负一层部分为人防工程，平时兼做地下车库，地上住宅部分为一类高层纯住宅，商业部位为一类高层住宅的商业吊层裙房。该建筑物呈点式。
2.2自然条件
2.2.1现场地形、地貌及周边环境
本工程处在位于成都市天府新区牧华路以南，天府大道南延线以西片区，3-4地块周围仅北侧锦江西六路已通车可用，其余三侧道路均在建，通车时间待定，交通组织极为困难；场地三通一平由业主完成。
2.2.2本项目南侧为已建成中学、西侧为已建成小学，计划2017年9月开学，开学后施工噪音、扬尘、交通组织等对其影响较大，存在较大投诉风险。
2.2.3本项目西北侧为已建成鹤林村安置房，计划今年内交房，交房后施工对其影响较大，存在扰民投诉风险。

2.2.4施工用地狭窄，随着施工阶段的变化和施工部位工作面的转换，施工临时设施将发生二次甚至多次移迁和搭拆。
2.2.5场地内无古建筑物，古树、古墓等需保护文物。
2.2.6现场周围无高低压或通讯等外电线路；无强电磁波源、污染源。
2.2.7现场机具设备情况及现场布置见施工临时水电平面布置图。

3、工程目标
切实履行计划、组织、领导、控制四大管理职能，加强协调，保证各专业施工有序进行，确保质量、安全、工期等目标整体实现。
3.1质量目标:确保工程一次验收合格率100%。
3.2工期目标:确保在合同工期内完成合同约定的全部工作内容。
3.3安全文明施工目标:达到JGJ59-2011合格标准，力争达到市级安全文明工地标准。
(1)杜绝死亡事故，杜绝重大设备、交通和火灾事故；
(2)减少重伤事故，重伤率不超过0.3‰；
(3)避免轻伤事故，年负伤频率不超过3‰。
3.4管理目标：用现代管理制度规范项目施工，保证ISO9002质量体系的有效运行，并按ISO14001版要求在项目部施工过程中运行，确保各施工过程、施工工艺处于受控状态。

4、施工总体布署
4.1机具、设备的准备
由于该工程高差较大，各种材料难以运输到位，因此在施工现场的7#、11#楼各安装一台QTZ6013型的塔吊，在12#、9#、12#、13#楼各安装一台QTZ5513型塔吊，解决土石方，钢筋、模板、架管、砼的水平和垂直运输。
4.2劳动力准备
项目部下每栋楼组建7个专业施工队，分别是钢筋、模板、脚手架、砼工、泥工、涂料、水电安装。各专业施工队分别设工长1名跟班协调作业。
每栋楼钢筋工15人、模板工30人、砼及砖工16人、脚手架工14人、抹灰工16人、涂料工30人、水电安装工10人。

5、施工用电
5.1、初步设计
1）现场采用380V低压供电，设配电总箱，内有计量设备，采用TN-S系统供电。
2）根据施工现场用电设备布置情况，配电系统普通导线采用架空敷设，成套电缆采用埋地敷设，布置位置及线路走向参见临时配电系统图及施工临时用电平面布置图，采用三级配电，二级保护。
3）按照《施工现场临时用电安全技术规范》(JGJ46-2005)规定编制施工组织设计，接地电阻R≤4Ω。
4）施工现场用电量统计表
序号
机具名称
型号
安装功率(kW)
数量
合计功率(kW)
1
7#，11#楼塔式起重机
QTZ6013
36.6
2
73.2
2
7#，11#楼高压镝灯

3.5
6
21
3
7#，11#楼交流电焊机
BX3-500-2
38.6
1
38.6
4
7#，11#楼交流电焊机
BX6-200
12.5
1
12.5
5
7#，11#楼插入式振动器
ZX70
1.5
6
9
7
7#，11#楼木工圆锯
MJ106
3
2
6
8
7#，11#楼150m高扬程水泵

15
2
30
9
7#，11#楼施工升降机
SC200/200（J）
66
2
132
10
7#，11#楼钢筋切断机
QJ40-1
3
2
6
11
7#，11#楼钢筋调直切断机
GT4-14
5.5
2
11
12
7#，11#楼交流电焊机
BX6-250
14.4
2
28.8
13
7#，11#楼钢筋弯曲机
WJ40
3
2
6
14
12#，9#，12#，13#楼塔式起重机
QTZ5513
31
4
124
15
12#，9#，12#，13#楼高压镝灯

3.5
8
25
16
12#，9#，12#，13#楼交流电焊机
BX3-500-2
38.6
2
77.2
17
12#，9#，12#，13#楼交流电焊机
BX6-200
12.5
2
25
18
12#，9#，12#，13#楼插入式振动器
ZX70
1.5
12
18
19
12#，9#，12#，13#楼木工圆锯
MJ106
3
4
12
20
12#，9#，12#，13#楼150m高扬程水泵

15
2
30
21
12#，9#，12#，13#楼施工升降机
SC200/200（J）
66
4
264
22
12#，9#，12#，13#楼钢筋切断机
QJ40-1
3
4
12
23
12#，9#，12#，13#楼钢筋调直切断机
GT4-14
5.5
4
22
24
12#，9#，12#，13#楼交流电焊机
BX6-250
14.4
4
57.6
25
12#，9#，12#，13#楼钢筋弯曲机
WJ40
3
4
12

注：表内未列其它零星用电设备因功率不大或不在施工高峰期使用，对供电系统正常运转影响可忽略不计，故未进行分项计算。
5.2、确定用电负荷
1. (1)、7#楼塔式起重机
Kx=0.7，Cosφ=0.65，tgφ=1.17
将Jc=40%统一换算到Jc1 =25%的额定容量
Pn=36.6kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×36.6=46.3 kW
Pjs=Kx×Pe=0.7×46.3=32.41kW
Qjs=Pjs×tgφ=32.41×1.17=37.89kvar
(2)、7#楼高压镝灯
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×10.5=3.15kW
Qjs=Pjs×tgφ=3.15×1.02=3.21kvar
(3)、7#楼交流电焊机
Kx=0.35，Cosφ=0.4，tgφ=2.29
将Jc=50%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=38.6×0.4=15.44kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×15.44=10.92 kW
Pjs=Kx×Pe=0.35×10.92=3.82kW
Qjs=Pjs×tgφ=3.82×2.29=8.76kvar
(4)、7#楼交流电焊机
Kx=0.35，Cosφ=0.6，tgφ=1.33
将Jc=20%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=12.5×0.6=7.5kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.2/1)1/2×7.5=3.35 kW
Pjs=Kx×Pe=0.35×3.35=1.17kW
Qjs=Pjs×tgφ=1.17×1.33=1.57kvar
(5)、7#楼插入式振动器
Kx=0.25，Cosφ=0.7，tgφ=1.02
Pjs=0.25×4.5=1.12kW
Qjs=Pjs×tgφ=1.12×1.02=1.15kvar
(6)、7#楼木工圆锯
Kx=0.2，Cosφ=0.6，tgφ=1.33
Pjs=0.2×3=0.6kW
Qjs=Pjs×tgφ=0.6×1.33=0.79kvar
(7)、7#楼150m高扬程水泵
Kx=0.75，Cosφ=0.8，tgφ=0.75
Pjs=0.75×15=11.25kW
Qjs=Pjs×tgφ=11.25×0.75=8.43kvar
(8)、7#楼施工升降机
Kx=0.4，Cosφ=0.6，tgφ=1.33
Pjs=0.4×66=26.4kW
Qjs=Pjs×tgφ=26.4×1.33=35.2kvar
(9)、7#楼钢筋切断机
Kx=0.4，Cosφ=0.7，tgφ=1.02
Pjs=0.4×3=1.2kW
Qjs=Pjs×tgφ=1.2×1.02=1.22kvar
(10)、7#楼钢筋调直切断机
Kx=0.4，Cosφ=0.65，tgφ=1.17
Pjs=0.4×5.5=2.2kW
Qjs=Pjs×tgφ=2.2×1.17=2.57kvar
(11)、7#楼交流电焊机
Kx=0.35，Cosφ=0.6，tgφ=1.33
将Jc=20%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=14.4×0.6=8.64kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.2/1)1/2×8.64=3.86 kW
Pjs=Kx×Pe=0.35×3.86=1.35kW
Qjs=Pjs×tgφ=1.35×1.33=1.8kvar
(12)、7#楼钢筋弯曲机
Kx=0.75，Cosφ=0.7，tgφ=1.02
Pjs=0.75×6=4.5kW
Qjs=Pjs×tgφ=4.5×1.02=4.59kvar
（12）7号楼升降机通道
Kx=0.9，Cosφ=1，tgφ=0
Pjs=0.9×5×1=4.5kW
Qjs=Pjs×tgφ=4.5×0=0kvar
(13)、7号楼楼梯通道
Kx=0.9，Cosφ=1，tgφ=0
Pjs=0.9×5×1=4.5kW
Qjs=Pjs×tgφ=4.5×0=0kvar

2. (1)、11#楼塔式起重机
Kx=0.7，Cosφ=0.65，tgφ=1.17
将Jc=40%统一换算到Jc1 =25%的额定容量
Pn=36.6kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×36.6=46.3 kW
Pjs=Kx×Pe=0.7×46.3=32.41kW
Qjs=Pjs×tgφ=32.41×1.17=37.89kvar
(2)、11#楼高压镝灯
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×10.5=3.15kW
Qjs=Pjs×tgφ=3.15×1.02=3.21kvar
(3)、11#楼交流电焊机
Kx=0.35，Cosφ=0.4，tgφ=2.29
将Jc=50%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=38.6×0.4=15.44kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×15.44=10.92 kW
Pjs=Kx×Pe=0.35×10.92=3.82kW
Qjs=Pjs×tgφ=3.82×2.29=8.76kvar
(4)、11#楼交流电焊机
Kx=0.35，Cosφ=0.6，tgφ=1.33
将Jc=20%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=12.5×0.6=7.5kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.2/1)1/2×7.5=3.35 kW
Pjs=Kx×Pe=0.35×3.35=1.17kW
Qjs=Pjs×tgφ=1.17×1.33=1.57kvar
(5)、11#楼插入式振动器
Kx=0.25，Cosφ=0.7，tgφ=1.02
Pjs=0.25×4.5=1.12kW
Qjs=Pjs×tgφ=1.12×1.02=1.15kvar
(6)、11#楼木工圆锯
Kx=0.2，Cosφ=0.6，tgφ=1.33
Pjs=0.2×3=0.6kW
Qjs=Pjs×tgφ=0.6×1.33=0.798kvar
(7)、11#楼150m高扬程水泵
Kx=0.75，Cosφ=0.8，tgφ=0.75
Pjs=0.75×15=11.25kW
Qjs=Pjs×tgφ=11.25×0.75=8.43kvar
(8)、11#楼施工升降机
Kx=0.4，Cosφ=0.6，tgφ=1.33
Pjs=0.4×66=26.4kW
Qjs=Pjs×tgφ=26.4×1.33=35.2kvar
(9)、11#楼钢筋切断机
Kx=0.4，Cosφ=0.7，tgφ=1.02
Pjs=0.4×3=1.2kW
Qjs=Pjs×tgφ=1.2×1.02=1.22kvar
(10)、11#楼钢筋调直切断机
Kx=0.4，Cosφ=0.65，tgφ=1.17
Pjs=0.4×5.5=2.2kW
Qjs=Pjs×tgφ=2.2×1.17=2.57kvar
(11)、11#楼交流电焊机
Kx=0.35，Cosφ=0.6，tgφ=1.33
将Jc=20%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=14.4×0.6=8.64kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.2/1)1/2×8.64=3.86 kW
Pjs=Kx×Pe=0.35×3.86=1.35kW
Qjs=Pjs×tgφ=1.35×1.33=1.8kvar
(12)、11#楼钢筋弯曲机
Kx=0.75，Cosφ=0.7，tgφ=1.02
Pjs=0.75×6=4.5kW
Qjs=Pjs×tgφ=4.5×1.02=4.59kvar
(12)、11号楼升降机通道
Kx=0.9，Cosφ=1，tgφ=0
Pjs=0.9×5×1=4.5kW
Qjs=Pjs×tgφ=4.5×0=0kvar
(13)、11号楼楼梯通道
Kx=0.9，Cosφ=1，tgφ=0
Pjs=0.9×5×1=4.5kW
Qjs=Pjs×tgφ=4.5×0=0kvar

3. (1)、8#楼塔式起重机
Kx=0.7，Cosφ=0.65，tgφ=1.17
将Jc=40%统一换算到Jc1 =25%的额定容量
Pn=31kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×31=39.21kW
Pjs=Kx×Pe=0.7×39.21=27.45kW
Qjs=Pjs×tgφ=27.45×1.17=32.12kvar

(2)、8#楼高压镝灯
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×10.5=3.15kW
Qjs=Pjs×tgφ=3.15×1.02=3.21kvar
(3)、8#楼交流电焊机
Kx=0.35，Cosφ=0.4，tgφ=2.29
将Jc=50%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=38.6×0.4=15.44kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×15.44=10.92 kW
Pjs=Kx×Pe=0.35×10.92=3.82kW
Qjs=Pjs×tgφ=3.82×2.29=8.76kvar
(4)、8#楼交流电焊机
Kx=0.35，Cosφ=0.6，tgφ=1.33
将Jc=20%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=12.5×0.6=7.5kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.2/1)1/2×7.5=3.35 kW
Pjs=Kx×Pe=0.35×3.35=1.17kW
Qjs=Pjs×tgφ=1.17×1.33=1.57kvar
(5)、8#楼插入式振动器
Kx=0.25，Cosφ=0.7，tgφ=1.02
Pjs=0.25×4.5=1.12kW
Qjs=Pjs×tgφ=1.12×1.02=1.15kvar
(6)、8#楼木工圆锯
Kx=0.2，Cosφ=0.6，tgφ=1.33
Pjs=0.2×3=0.6kW
Qjs=Pjs×tgφ=0.6×1.33=0.798kvar
(7)、8#楼150m高扬程水泵
Kx=0.75，Cosφ=0.8，tgφ=0.75
Pjs=0.75×15=11.25kW
Qjs=Pjs×tgφ=11.25×0.75=8.43kvar
(8)、8#楼施工升降机
Kx=0.4，Cosφ=0.6，tgφ=1.33
Pjs=0.4×66=26.4kW
Qjs=Pjs×tgφ=26.4×1.33=35.2kvar
(9)、8#楼钢筋切断机
Kx=0.4，Cosφ=0.7，tgφ=1.02
Pjs=0.4×3=1.2kW
Qjs=Pjs×tgφ=1.2×1.02=1.22kvar
(10)、8#楼钢筋调直切断机
Kx=0.4，Cosφ=0.65，tgφ=1.17
Pjs=0.4×5.5=2.2kW
Qjs=Pjs×tgφ=2.2×1.17=2.57kvar
(11)、8#楼交流电焊机
Kx=0.35，Cosφ=0.6，tgφ=1.33
将Jc=20%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=14.4×0.6=8.64kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.2/1)1/2×8.64=3.86 kW
Pjs=Kx×Pe=0.35×3.86=1.35kW
Qjs=Pjs×tgφ=1.35×1.33=1.8kvar
(12)、8#楼钢筋弯曲机
Kx=0.75，Cosφ=0.7，tgφ=1.02
Pjs=0.75×6=4.5kW
Qjs=Pjs×tgφ=4.5×1.02=4.59kvar
(13)、8号楼升降机通道
Kx=0.9，Cosφ=1，tgφ=0
Pjs=0.9×5×1=4.5kW
Qjs=Pjs×tgφ=4.5×0=0kvar
(14)、8号楼楼梯通道
Kx=0.9，Cosφ=1，tgφ=0
Pjs=0.9×5×1=4.5kW
Qjs=Pjs×tgφ=4.5×0=0kvar

4. (1)、9#楼塔式起重机
Kx=0.7，Cosφ=0.65，tgφ=1.17
将Jc=40%统一换算到Jc1 =25%的额定容量
Pn=31kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×31=39.21kW
Pjs=Kx×Pe=0.7×39.21=27.45kW
Qjs=Pjs×tgφ=27.45×1.17=32.12kvar
(2)、9#楼高压镝灯
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×10.5=3.15kW
Qjs=Pjs×tgφ=3.15×1.02=3.21kvar
(3)、9#楼交流电焊机
Kx=0.35，Cosφ=0.4，tgφ=2.29
将Jc=50%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=38.6×0.4=15.44kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×15.44=10.92 kW
Pjs=Kx×Pe=0.35×10.92=3.82kW
Qjs=Pjs×tgφ=3.82×2.29=8.76kvar
(4)、9#楼交流电焊机
Kx=0.35，Cosφ=0.6，tgφ=1.33
将Jc=20%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=12.5×0.6=7.5kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.2/1)1/2×7.5=3.35 kW
Pjs=Kx×Pe=0.35×3.35=1.17kW
Qjs=Pjs×tgφ=1.17×1.33=1.57kvar
(5)、9#楼插入式振动器
Kx=0.25，Cosφ=0.7，tgφ=1.02
Pjs=0.25×4.5=1.12kW
Qjs=Pjs×tgφ=1.12×1.02=1.15kvar
(6)、9#楼木工圆锯
Kx=0.2，Cosφ=0.6，tgφ=1.33
Pjs=0.2×3=0.6kW
Qjs=Pjs×tgφ=0.6×1.33=0.798kvar
(7)、9#楼150m高扬程水泵
Kx=0.75，Cosφ=0.8，tgφ=0.75
Pjs=0.75×15=11.25kW
Qjs=Pjs×tgφ=11.25×0.75=8.43kvar
(8)、9#楼施工升降机
Kx=0.4，Cosφ=0.6，tgφ=1.33
Pjs=0.4×66=26.4kW
Qjs=Pjs×tgφ=26.4×1.33=35.2kvar
(9)、9#楼钢筋切断机
Kx=0.4，Cosφ=0.7，tgφ=1.02
Pjs=0.4×3=1.2kW
Qjs=Pjs×tgφ=1.2×1.02=1.22kvar
(10)、9#楼钢筋调直切断机
Kx=0.4，Cosφ=0.65，tgφ=1.17
Pjs=0.4×5.5=2.2kW
Qjs=Pjs×tgφ=2.2×1.17=2.57kvar
(11)、9#楼交流电焊机
Kx=0.35，Cosφ=0.6，tgφ=1.33
将Jc=20%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=14.4×0.6=8.64kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.2/1)1/2×8.64=3.86 kW
Pjs=Kx×Pe=0.35×3.86=1.35kW
Qjs=Pjs×tgφ=1.35×1.33=1.8kvar
(12)、9#楼钢筋弯曲机
Kx=0.75，Cosφ=0.7，tgφ=1.02
Pjs=0.75×6=4.5kW
Qjs=Pjs×tgφ=4.5×1.02=4.59kvar
(11)、9号楼升降机通道
Kx=0.9，Cosφ=1，tgφ=0
Pjs=0.9×5×1=4.5kW
Qjs=Pjs×tgφ=4.5×0=0kvar
(12)、9号楼楼梯通道
Kx=0.9，Cosφ=1，tgφ=0
Pjs=0.9×5×1=4.5kW
Qjs=Pjs×tgφ=4.5×0=0kvar

5. (1)、12#楼塔式起重机
Kx=0.7，Cosφ=0.65，tgφ=1.17
将Jc=40%统一换算到Jc1 =25%的额定容量
Pn=31kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×31=39.21kW
Pjs=Kx×Pe=0.7×39.21=27.45kW
Qjs=Pjs×tgφ=27.45×1.17=32.12kvar
(2)、12#楼高压镝灯
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×10.5=3.15kW
Qjs=Pjs×tgφ=3.15×1.02=3.21kvar
(3)、12#楼交流电焊机
Kx=0.35，Cosφ=0.4，tgφ=2.29
将Jc=50%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=38.6×0.4=15.44kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×15.44=10.92 kW
Pjs=Kx×Pe=0.35×10.92=3.82kW
Qjs=Pjs×tgφ=3.82×2.29=8.76kvar
(4)、12#楼交流电焊机
Kx=0.35，Cosφ=0.6，tgφ=1.33
将Jc=20%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=12.5×0.6=7.5kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.2/1)1/2×7.5=3.35 kW
Pjs=Kx×Pe=0.35×3.35=1.17kW
Qjs=Pjs×tgφ=1.17×1.33=1.57kvar
(5)、12#楼插入式振动器
Kx=0.25，Cosφ=0.7，tgφ=1.02
Pjs=0.25×4.5=1.12kW
Qjs=Pjs×tgφ=1.12×1.02=1.15kvar
(6)、12#楼木工圆锯
Kx=0.2，Cosφ=0.6，tgφ=1.33
Pjs=0.2×3=0.6kW
Qjs=Pjs×tgφ=0.6×1.33=0.798kvar
(7)、12#楼150m高扬程水泵
Kx=0.75，Cosφ=0.8，tgφ=0.75
Pjs=0.75×15=11.25kW
Qjs=Pjs×tgφ=11.25×0.75=8.43kvar
(8)、12#楼施工升降机
Kx=0.4，Cosφ=0.6，tgφ=1.33
Pjs=0.4×66=26.4kW
Qjs=Pjs×tgφ=26.4×1.33=35.2kvar
(9)、12#楼钢筋切断机
Kx=0.4，Cosφ=0.7，tgφ=1.02
Pjs=0.4×3=1.2kW
Qjs=Pjs×tgφ=1.2×1.02=1.22kvar
(10)、12#楼钢筋调直切断机
Kx=0.4，Cosφ=0.65，tgφ=1.17
Pjs=0.4×5.5=2.2kW
Qjs=Pjs×tgφ=2.2×1.17=2.57kvar
(11)、12#楼交流电焊机
Kx=0.35，Cosφ=0.6，tgφ=1.33
将Jc=20%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=14.4×0.6=8.64kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.2/1)1/2×8.64=3.86 kW
Pjs=Kx×Pe=0.35×3.86=1.35kW
Qjs=Pjs×tgφ=1.35×1.33=1.8kvar
(12)、12#楼钢筋弯曲机
Kx=0.75，Cosφ=0.7，tgφ=1.02
Pjs=0.75×6=4.5kW
Qjs=Pjs×tgφ=4.5×1.02=4.59kvar
(13)、12#楼升降机通道
Kx=0.9，Cosφ=1，tgφ=0
Pjs=0.9×5×1=4.5kW
Qjs=Pjs×tgφ=4.5×0=0kvar
(14)、12#楼楼梯通道
Kx=0.9，Cosφ=1，tgφ=0
Pjs=0.9×5×1=4.5kW
Qjs=Pjs×tgφ=4.5×0=0kvar

6. (1)、13#楼塔式起重机
Kx=0.7，Cosφ=0.65，tgφ=1.17
将Jc=40%统一换算到Jc1 =25%的额定容量
Pn=31kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×31=39.21kW
Pjs=Kx×Pe=0.7×39.21=27.45kW
Qjs=Pjs×tgφ=27.45×1.17=32.12kvar
(2)、13#楼高压镝灯
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×10.5=3.15kW
Qjs=Pjs×tgφ=3.15×1.02=3.21kvar
(3)、13#楼交流电焊机
Kx=0.35，Cosφ=0.4，tgφ=2.29
将Jc=50%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=38.6×0.4=15.44kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×15.44=10.92 kW
Pjs=Kx×Pe=0.35×10.92=3.82kW
Qjs=Pjs×tgφ=3.82×2.29=8.76kvar
(4)、13#楼交流电焊机
Kx=0.35，Cosφ=0.6，tgφ=1.33
将Jc=20%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=12.5×0.6=7.5kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.2/1)1/2×7.5=3.35 kW
Pjs=Kx×Pe=0.35×3.35=1.17kW
Qjs=Pjs×tgφ=1.17×1.33=1.57kvar
(5)、13#楼插入式振动器
Kx=0.25，Cosφ=0.7，tgφ=1.02
Pjs=0.25×4.5=1.12kW
Qjs=Pjs×tgφ=1.12×1.02=1.15kvar
(6)、13#楼木工圆锯
Kx=0.2，Cosφ=0.6，tgφ=1.33
Pjs=0.2×3=0.6kW
Qjs=Pjs×tgφ=0.6×1.33=0.798kvar
(7)、13#楼150m高扬程水泵
Kx=0.75，Cosφ=0.8，tgφ=0.75
Pjs=0.75×15=11.25kW
Qjs=Pjs×tgφ=11.25×0.75=8.43kvar
(8)、13#楼施工升降机
Kx=0.4，Cosφ=0.6，tgφ=1.33
Pjs=0.4×66=26.4kW
Qjs=Pjs×tgφ=26.4×1.33=35.2kvar
(9)、13#楼钢筋切断机
Kx=0.4，Cosφ=0.7，tgφ=1.02
Pjs=0.4×3=1.2kW
Qjs=Pjs×tgφ=1.2×1.02=1.22kvar
(10)、13#楼钢筋调直切断机
Kx=0.4，Cosφ=0.65，tgφ=1.17
Pjs=0.4×5.5=2.2kW
Qjs=Pjs×tgφ=2.2×1.17=2.57kvar
(11)、13#楼交流电焊机
Kx=0.35，Cosφ=0.6，tgφ=1.33
将Jc=20%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=14.4×0.6=8.64kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.2/1)1/
