全套电气工程、通风与空调安装所需做的资料.doc

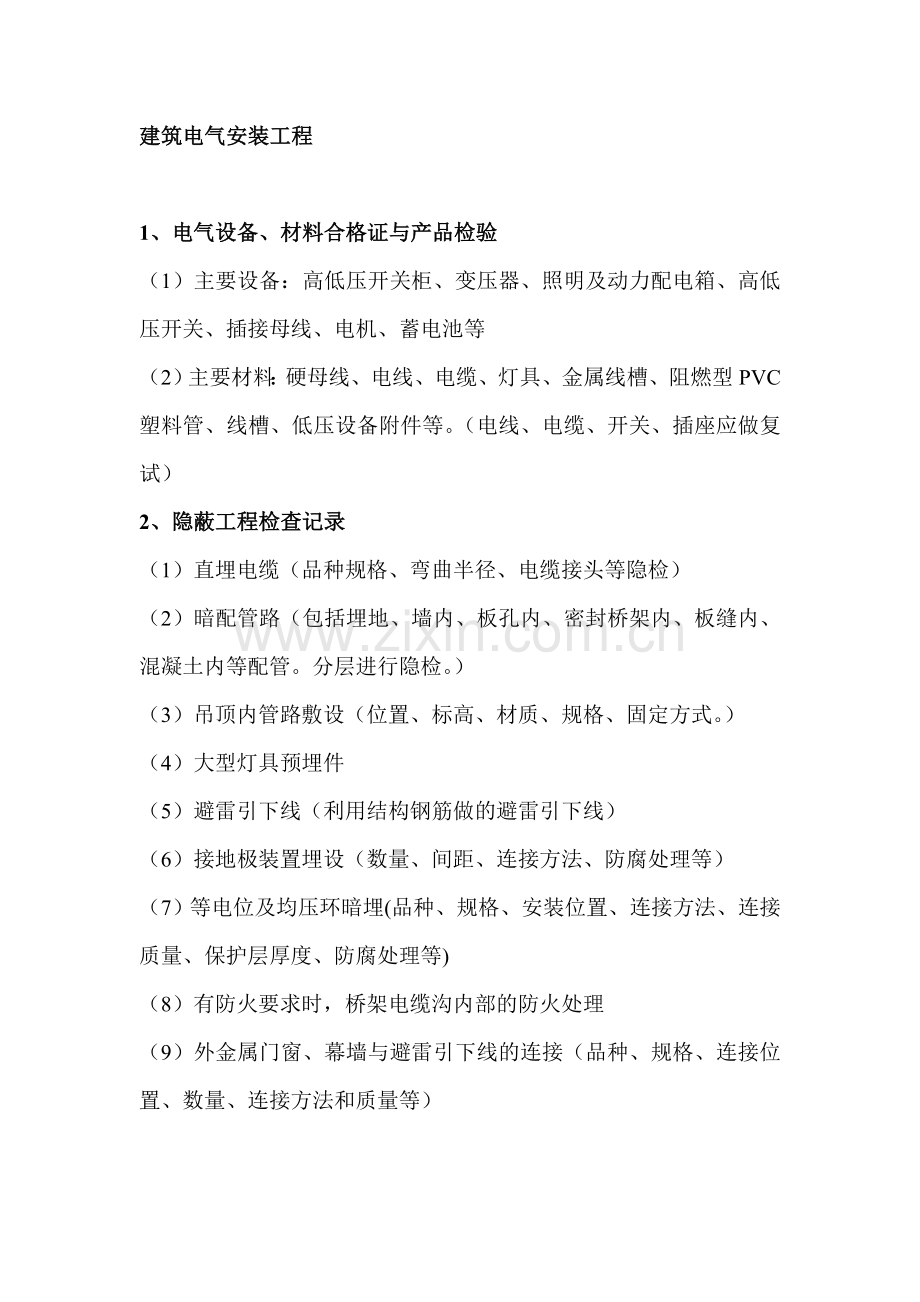

建筑电气安装工程

1、电气设备、材料合格证与产品检验
（1）主要设备：高低压开关柜、变压器、照明及动力配电箱、高低压开关、插接母线、电机、蓄电池等
（2）主要材料：硬母线、电线、电缆、灯具、金属线槽、阻燃型PVC塑料管、线槽、低压设备附件等。（电线、电缆、开关、插座应做复试）
2、隐蔽工程检查记录
（1）直埋电缆（品种规格、弯曲半径、电缆接头等隐检）
（2）暗配管路（包括埋地、墙内、板孔内、密封桥架内、板缝内、混凝土内等配管。分层进行隐检。）
（3）吊顶内管路敷设（位置、标高、材质、规格、固定方式。）
（4）大型灯具预埋件
（5）避雷引下线（利用结构钢筋做的避雷引下线）
（6）接地极装置埋设（数量、间距、连接方法、防腐处理等）
（7）等电位及均压环暗埋(品种、规格、安装位置、连接方法、连接质量、保护层厚度、防腐处理等)
（8）有防火要求时，桥架电缆沟内部的防火处理
（9）外金属门窗、幕墙与避雷引下线的连接（品种、规格、连接位置、数量、连接方法和质量等）

3、绝缘、接地电阻测试记录
4、电器照明、动力试运行试验记录
5、系统安装记录（自动报警系统、自动灭火控制系统、防排烟控制系统、消防系统、电动门、防火卷帘门控制系统安装记录）
6、调试记录（自动报警系统、自动灭火控制系统、防排烟控制系统、消防系统、电动门、防火卷帘门控制系统调试记录。）
7、设备开箱检查记录：如各种仪表、短路器、避雷器、电容器、变压器及附件、互感器；各类电机、盘柜、低压电器的型号、规格、外观检查，并做好记录。
通风与空调安装工程

1、材料、设备、产品出厂质量合格证
（1）材料；导线、开关、风管和各种板材、制冷管道的管材、各种附件以及防腐保温材料等。
（2）产品：成套设备以外的购置品。如各类阀门、衬垫及加工预制件等。
（3）设备：包括空气处理设备、通风设备（消声器、除尘器、机组、风机盘管、诱导器、通风机等），制冷管道设备（各式制冷机组及其附件等）及各系统中的设备。
2、隐蔽工程验收记录（管道的标高、坡度、坡向，基层处理，支架位置状况及安装牢固；管材、管件、阀门的材质；设备的位置，方向节点处理，保温及结露处理、防泄露功能、连接情况、防腐处理情况和效果等。
3、试验记录：
（1）制冷管道阀们的强度及严密性试验。
（2）制冷管道、管件及阀们清洗记录。
（3）制冷压缩机的单机试运转记录
（4）系统的吹污及检漏试验记录
（5）系统试运转。
（6）通风机的单机试运转记录
（7）水泵的单机试运转记录
（8）空气处理室单机试运转记录
（9）通风空调系统无负荷联合试运转记录
（10）漏风检测记录
（11）风管平衡记录
（12）制冷管道压力试验记录
（13）冷冻机组试车记录
4、施工记录
空调箱合格证、设备开箱记录
基础复查记录
机械设备安装、检查记录
冷却塔安装记录、验收记录
