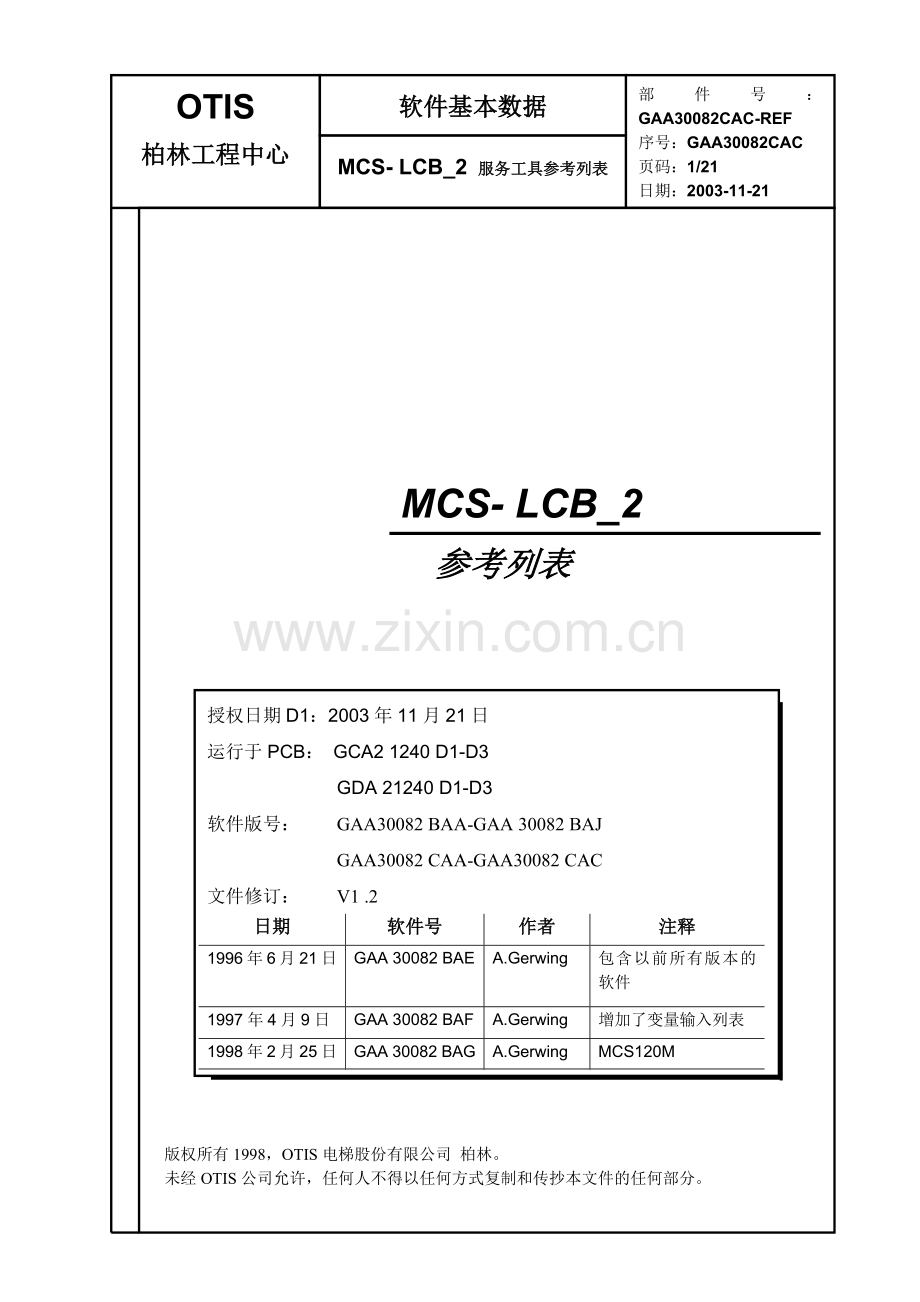

服务工具参考列表.docx

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：1/21
日期：2003-11-21

软件基本数据
MCS- LCB_2 服务工具参考列表

MCS- LCB_2
参考列表
授权日期D1：2003年11月21日
运行于PCB： GCA2 1240 D1-D3
GDA 21240 D1-D3
软件版号： GAA30082 BAA-GAA 30082 BAJ
GAA30082 CAA-GAA30082 CAC
文件修订： V1 .2
日期
软件号
作者
注释
1996年6月21日
GAA 30082 BAE
A.Gerwing
包含以前所有版本的软件
1997年4月9日
GAA 30082 BAF
A.Gerwing
增加了变量输入列表
1998年2月25日
GAA 30082 BAG
A.Gerwing
MCS120M
1999年5月17日
GAA 30082CAB
A.Gerwing
REM-G

版权所有1998，OTIS电梯股份有限公司 柏林。
未经OTIS公司允许，任何人不得以任何方式复制和传抄本文件的任何部分。
OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：2/21
日期：2003-11-21
软件基本数据
MCS- LCB_2 服务工具参考列表

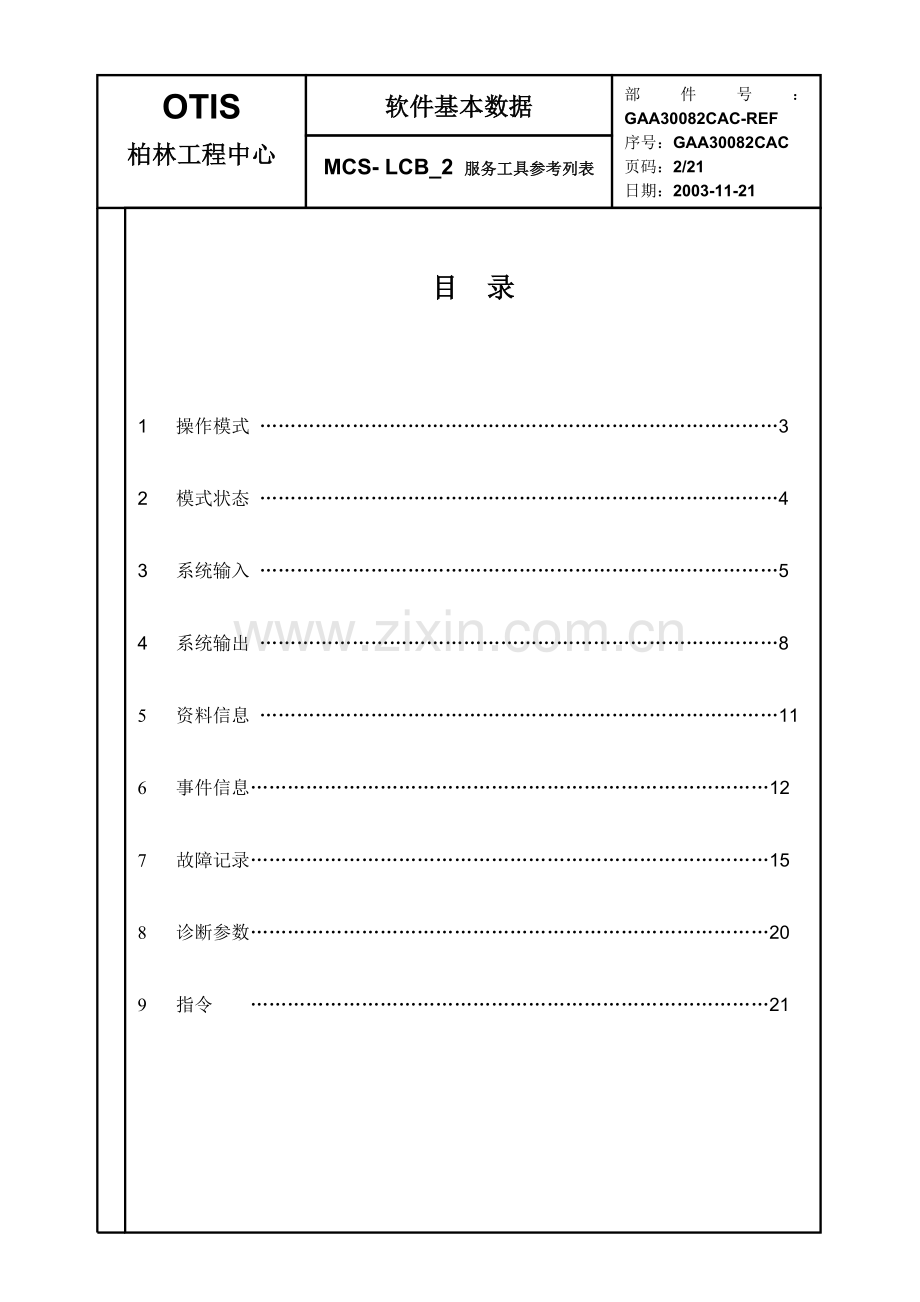

目 录

1 操作模式 …………………………………………………………………………3

2 模式状态 …………………………………………………………………………4

3 系统输入 …………………………………………………………………………5

4 系统输出 …………………………………………………………………………8

5 资料信息 …………………………………………………………………………11

6 事件信息…………………………………………………………………………12

7 故障记录…………………………………………………………………………15

8 诊断参数…………………………………………………………………………20

9 指令 …………………………………………………………………………21
OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：3/21
日期：2003-11-21

软件基本数据
MCS- LCB_2服务工具参考列表
1 操作模式
模式
解释
ACP
ANS
ARD
ATT
CHC
COR
CTL
DAR
DBF
DCP
DCS
DHB
DTC
DTO
EFO
EFS
EHS
EPC
EPR
EPW
EQO
ESB
GCB
HAD
IDL
INI
INS
ISC
LNS
MIT
NAV
NOR
OLD
PKS
PRK
ROT
SHO
UFS
WCO

WCO
防止犯罪保护
防捣乱服务
自动返回装置
司机操作服务
切断外呼
正确运行
轿厢到楼层
驱/制动故障带自动返回
驱/制动故障
轿厢延迟保护
门检查序列
开门保持按钮模式
关门保持时间
开门保持时间
消防员紧急操作
消防员紧急服务
医院紧急服务
紧急电源等待运行
紧急电源逃生运行
紧急电源等待正常
地震操作
急停按钮
通用按钮控制
井道通道监测
IDLe
初始化
检修
单独操作服务
无停站服务
中等进入交通
不可用
正常
超载装置
驻停开关
驻停
轿厢RIOT操作
SHABAT操作
上极限开关正常
户外轿厢操作

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：4/21
日期：2003-11-21

软件基本参数
MCS- LCB_2服务工具参考列表
2 模式状态
状态
解释
BR
CR
DP
EF
ES
EW
FR
ID
IN
JR
NR
RL
RR
RS
SD
SR
ST
WT
8L
制动电流故障
正确运行
DDP超时
紧急快速运行
紧急慢下
紧急等待
快速运行
IDLe
检修运行
J继电器故障
忙
再平层
减速运行
逃生运行
为LSVF-W慢下
慢车运行
停止
等待LSVF-W
8LS限位开关有效

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：5/21
日期：2003-11-21

软件基本数据
MCS- LCB_2服务工具参考列表
3 系统输入
下表列出了全部可用系统输入和这些输入口被显示时所应具备的条件。（设置DISP-ALL=1
时查看所有可用输入）：
输入
分类
解释
显示条件
AES
ES
DW
MD
DFC
SE
PLS
OTS
MPD
OP
DR
TCI
UIB
DIB
ERO
TDO
TDC
^TDO
^TDC
TCB
DZ
LV
1LV
安全回路

开始使能

检修

门区

辅助急停开关
急停开关
开门触点
手动门触点
关门到位触点
开始使能
液压油超过超过压力限位开关
油温度过高开关
电机保护设备
OVF10驱动操作
OVF20驱动准备
轿顶检修开关
上检修按钮
下检修按钮
紧急重呼操作开关
轿顶开门按钮
轿顶关门按钮
轿顶后开门按钮
轿顶后关门按钮
轿顶检修按钮
门区
平层区
门区开关1LV
MD/AES=2

MD/AES=1

EN-PLS不等于0且为液压驱动
同上
EN-MPD不等于0
驱动为ovf10
驱动为ovf20

LV-MOD=1

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：5（续）/21
日期：2003-11-21

软件基本数据
MCS- LCB_2服务工具参考列表
输入
分类
解释
显示条件
2LV
UIS
DIS
DS1
IPU
IPD
SLU
SLD
RUN
RN
1LS
2LS
8LS
DR
RN

平层

停止信号

限位开关

OVF20/LSVF-W
门区开关2
上脉冲开关（为再平层）
下脉冲开关（为再平层）
下脉冲开关延时再平层
向上脉冲开关
向下脉冲开关
上短停站开关
下短停站开关
运行信号
OVF20运行信号
限位开关1
限位开关2
限位开关8
驱动准备
运行
DZ-TY不等于0，C-TYPE=2，3
LV-MOD=4或EN-RLV=1
LV-MOD=4或EN-RLV=1
DRIVE= hydro

DZ-CNT=0
DZ-CNT=0
DRIVE=Gamma-x,spec60,dynalift
DRIVE=ovf20

DRIVE=hydro
DRIVE=ovf20
DRIVE=ovf20

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：6/21
日期：2003-11-21
软件基本数据
MCS- LCB_2服务工具参考列表

输入
分类
解释
显示条件
SC
LN
DS3
DS2
DS1
ACS
1CL
LWO
LWX
LNS
DOL
DCL
DOB
DCB
EDP
LRD
DOS
MDD
^DOL
^DCL
^DOB
^DCB
^EDP
^LRD
^DOS
^MDD

液压

负载称重

前门

后门

速度检测
有负载不停车
驱动状态位3
驱动状态位2
驱动状态位1
防爬行开关
关门限位开关1
超载信号LWO
空载开关
有负载不停车
开门限位开关
关门限位开关
开门按钮
关门按钮
电子式门保护
光幕装置
开门信号
在门检测前运动
后开门限位开关
后关门限位开关
后开门按钮
后关门按钮
后电子式门保护
后光幕装置
后开门信号
在门检测前运动
DRIVE=ovf20
DRIVE=ovf20
DRIVE=ovf20
DRIVE=ovf20
DRIVE=ovf20
DRIVE=hydro 且ACD/UXT=1
DRIVE=Mot.value

无ACS

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：7/21
日期：2003-11-21
软件基本数据
MCS- LCB_2服务工具参考列表

输入
分类
解释
显示条件

EFO
AEF
EFK
ASL
ESK
ESH
CFS
CS
XEF
EFB
NU
NUD
NUG
CCT
CCB
CHC
DDO
ISS
^ISS
PDD
CTL
PKS
COC
COH
HCO
GCO
DFD
DRD
CRC
BOS
ATU
ATD
NSB
RB

急停运行

急停电源

OCSS

切断/残障

司机

消防员紧急操作
备用EFO
消防员紧急钥匙开关
备用的服务层站
紧急服务钥匙开关
紧急服务保持开关
轿内消防员开关
轿内消防员服务开始开关
超过EFO
消防员紧急钥匙开关旁路
紧急电源操作信号
紧急电源操作信号
紧急电源操作信号
轿内呼梯到顶层
轿内呼梯到底层
切断外呼
残障门操作
单独服务开关
后单独服务开关
分割门装置开关
轿厢到大厅
驻停开关
轿内呼梯切断
轿厢呼梯切断
厅门呼梯切断
切断群控厅门呼梯
残障前门
残障后门
读卡器接点
BOSS读卡器写超过
上行司机钥匙
下行司机钥匙
不停车按钮
重起按钮

CTL-P小于等于31
CTL-P小于等于31

EN-CRO不等于0
EN-CRO不等于0

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：8/21
日期：2003-11-21

软件基本数据
MCS- LCB_2服务工具参考列表

4 系统输出
类型
输出
解释
SINCE

一速

二速

GammaS-D
Gamma L

Spec-60

Gamma NAO
Hydro MV

Hydro SV

U
D
T
1A
T
G
1A
2A
ST
V2
V1
V0
VN
ST1
SP1
SP0
-
L
UX
OV
CV
TRO
L
UX
T
UD
FIS
UXT

上
下
快速继电器T
快速电阻1A
快速继电器T
低速继电器G
快速电阻1A
低速电阻2A
停止
速度2
速度1
速度0
再平层速度N
停止初始化
1速
2速
-
开始继电器L
三相继电器UX
电子管开
电子管关
检修/ERO继电器
开始继电器L
三相继电器UX
快速继电器T
上/下继电器
快速检修开关
UX之后的一秒延迟

BAE
BAE

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：9/21
日期：2003-11-21
软件基本数据
MCS- LCB_2服务工具参考列表

类型
输出
解释
SINCE
LSVF

LSVF-W
OVF20

OVF10
T
G
V1
V2
V3
V4
UP
PON
T
LS
快速继电器T
低速继电器G
编码接口位1
编码接口位2
编码接口位3
编码接口位4
REM上信号
通电
快速运行信号
限位开关信号

BAD
BAD
编码接口V1-V4的意义列表如下：
类型
显示
解释
LSVF-W，
OVF20
（WT）
（ST）
（FR-U）
（FR-D）
（IR-U）
（IR-D）
（RL-U）
（RL-D）
（RR-U）
（RR-D）
（RS-U）
（RS-D）
（SD）
等待
停止
快速上行
快速下行
上检修运行
下检修运行
上再平层
下再平层
上减速允许
下减速运行
上逃生允行
下逃生运行
慢下

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：10/21
日期：2003-11-21

软件基本数据
MCS- LCB_2服务工具参考列表

类型
输出
解释
SINCE
DOORS

REM
DO
DC
LVC
RV
RDO
RDC
DBP
RRV
BUT
DO
NORM
CPR
MF
LND
DOS
LEV
DO
DC
RDO
RDC
BRK
SAF
DS
CLM
DOP
^DOP
开门
关门
门直驶继电器
反向
后开门
后关门
门直驶
后端门反向
操作按钮运行
开门到位
正常运行（无故障）
轿厢停止等待命令
基站
通过层站
停机
平层信号
开门信号
关门信号
后开门信号
后关门信号
制动信号
安全回路
门开关
轿厢照明监视
开门到位信号
后开门到位信号

BAH
CAA
CAA
CAA
CAA
CAB
CA
CAB
CAB
CAB
CAB

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：11/21
日期：2003-11-21

软件基本数据
MCS- LCB_2服务工具参考列表
5 系统信息 (下列信息在LCB-2的主菜单中均可看见。)
系统信息
注释
MCS310
MCS310CA/HY
MCS120/220
MCS220M 1AC >
2AC >
Ga.S-D >
Ga.L >
SPEC60 >
Ga.NAO >
Mot.v >
Sol.V >
LSVF >
OVF20 >
OVF10 >
控制器类型和驱动类型

1速驱动
2速驱动
Gamma S,D
Gamma L
Spec60
Gamma NAO
液压梯：电动阀
液压梯：电磁阀
LSVF
LSVF-W，OVF20
ULCVF
Stop on: DZ >
/RUN >
/RN >
LV >
IPU/IPD >
UIS/DIS >
用作停止信号
Operat: FCL >
DCL >
SAPB-IL /CC>
FCL-UD/SB >
用作操作模式
DBP YES>
NO>
门直驶使能？

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：12/21
日期：2003-11-21
软件基本数据
MCS- LCB_2服务工具参考列表
6 闪烁事件信息
以下信息存在于服务工具的每一状态的显示中：
闪烁信息
解释
相关设置
TCI-LOCK
错误退出TCI模式的后果如下：
1.开门
2.TCI开关关断
3.关门

LS-FAULT
a) 未检测到门区限位开关1LS和2LS的信号。
b) 能检测到门区限位开关但相应的信号不被允许。
注意：在顶站或最底层的短停站，两门区限位开关信号重合。一些控制/驱动类型要求限位开关信号直接和LCB-2板相连，其他的则和RSL相连。另外可参考相关用户文件。
1LS（692）
2LS（693）
驱动C类型
START DCS
a) 只有成功地完成DCS，正常操作才能进行。
b) 在门区开门到位时，正常操作的DW信号有效，此时要必须再次仔细检查厅门线路。
键入M-1-3-5启动DCS
无DW检测
ACS IS ON
防爬行装置螺杆有效
ACD/UXT
ACS（007）
1LS+2LS ON
限位开关1LS和2LS同时有效。
一些控制/驱动类型要求限位开关信号直接和LCB-2板相连，其他的则和RSL相连。另外可参考相关用户文件。
1LS（692）
2LS（693）
驱动C类型
DBP-FAULT
两个运行以队列形式进行，如果电梯停止后还没有检测到门区信号可导致此情况的发生。原因可能是LVC-释放。
这一事件被存储到EEPROM中，因此使电梯再次运行的唯一方式是检修运行。
EN-RLV驱动

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：13/21
日期：2003-11-21

软件基本数据
MCS- LCB_2服务工具参考列表

闪烁信息
解 释
相关设置
DBSS-Fault
DCS发生了以下故障：OTS，PLS，MCLS，SKL，MPD，J，LS-Fault，OVF10-Fault.

Adr-Check
远层站地址没有与标准的I/O地址列表相对应：
OTIS2000：TCI（691）=16-3，2LS（693）=16-2，
1LS（692）=16-1
MCS220M：TCI（691）=16-3
NoAdrChk
P-OFF ACTIV
LSVF-W关闭以蓄能，只有在等待至少8秒的延迟时间之后才能重新开启驱动包。
P-OFF-D
P-ON-D
ACD-Fault
防爬行装置螺杆在规定的时间内未动作。
ACD/UXT
ACS（007）
RLV-Count
当RLVCNT参数给定最大的再平层数据后，轿厢仍未到达UIS/DIS区。
EN-RLV
RLVCNT
RL-UIS
RL-DIS
SE-Fault
SE信号丢失导致轿厢不能启动运行。

Learn Run
OVF20正在自学习运行学习井道信息。
DRIVE=16，17
Door Stall
仅适用于FCO9550门操作。
门启动运行4分钟内开门或关门不到位时，则门继电器断开以保护门机。
DOOR=2
REAR=2
OTS Lock
AHVS输出故障有效，TCI检修运行无效。
HY-TYP
MCLS/SKL-3
机房中轿厢照明关闭。
轿顶的轿厢照明继电器脱落。
MCLS（697）
CRL（1000）
LBG/CSP-2
光幕有效。
LBG（967）
Speed Check
OVF20输出的SC信号在正常运行时始终高，则SC信号不可信。
只有当控制器被断开ADO和RLV才可以被使能。

ILL.setup
非法设置
设置了无效的数据。系统软件不支持下列情况：
四台电梯群控且每台电梯超过11层站。
TOP>11
GROUP=4
RBU-Fault
夹绳器检测到超速或自测失败；直到TCI/ERO开启或控制器断电轿厢才能移动。
RBTC（1029）
RBTE （1028）

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：14/21
日期：2003-11-21
软件基本数据
MCS- LCB_2服务工具参考列表

闪烁信息
解释
相关设置
Switch INS
自动停站开门时间已超过2s(仍未开门)。
如果轿门触点粘连或有门直驶时也可引起此故障。
电梯停止服务。
这一事件被存储于EEPROM中因此使电梯再次运行的条件是运用TCI，ERO或PES。
MD/AES

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：15/21
日期：2003-11-21
软件基本数据
MCS- LCB_2服务工具参考列表
7 事件记录
服务工具的事件记录包含以下信息：
事件
原因
相关设置
Total runs
上电后的总运行次数
-
Minutes on
上电后持续分钟数。

OPSYS
0000 Task Timing
系统进入死循环。

0001 W-Dog Reset
LCB-2的看门狗电路被触发。

0002 IIIegal Int
系统执行了非法中断。

OCSS
0100 OpMode NAV
驱动故障导致OCSS不可用（如8L，BR，NR）。
检修后这种模式也有效，以后可进行COR启动。

0101 EPO shutd.
EPO时轿厢不能移动；相邻的轿厢可以复位。
NU （017）
NUSD（018）
NUSG（019）
0102 OpMode DTC
规定的时间内门不能关闭（丢失DCL，DFC或DW）。
DCL （694）
RDCL（695）
DOOR REAR
DTC-T
0103 OpMode DTO
规定的时间内门不能开启（丢失DOL）。
DOL（000）
RDOL（544）
DOOR REAR
DTO-T
0104 OpMode DCP
规定的时间内轿厢不能响应呼梯（如按住了开门保持按钮）。
DCP-T
0105 DBSS fault
故障停车；相应液压梯的操作模式为DAR而其他系统的为DBF。
原因可能为：
a) LSVF-W,OVF10,OVF20报故障。
b) SKL被切断。
c) OTS，PLS，MPD，THB有效。
通常情况下此类故障会和其他故障一起发生。
DRIVE
0106 PDS active
分隔门开关为开状态。
PDD（784）
0107 DS Bypass
EFS不在运行时残障门开关继电器触点有效。
DDSRC（970
0108 EECBypass
电梯不在EFO/EFS运行时紧急直驶有效。
DEMERC
（971）

77S 7SHIJIA

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：16/21
日期：2003-11-21
软件基本数据
MCS- LCB_2服务工具参考列表

事件
原因
相关设置
MCSS
0200 Pos. Count
运行结束后检测到运行中与DZ和IP信号不符的计数值。可能是由于信号太短所致。
LV-MOD，
DZ-TYP
0201 corrent.run
执行了正确的运行操作。
-
0202 /ES in FR
快车运行时ES输入有效。
MD/AES，
ES-TYP
0203 /ES in SR
慢车运行时ES输入有效。
MD/AES，
ES-TYP
0204 TCI/ERO on
TCI或ERO开关动作。
ERO-TYP
0205 SE-Fault
SE信号丢失导致电梯不能运行（检查SKL，THB，门直驶，保险丝等）。
-
0206 OTS active
OTS输入有效。
EN-OTS
0207 DDP in FR
快车运行时没有检测到井道信息（DZ丢失）。
DDP
0208 DDP in SR
慢车持续运行超过3P数值（没有检测到停车信号）。
3P
0209 DDP in RS
逃生持续运行超过3P数值（没有检测到停车信号）。
3P
0210 /DZ in NST
停车后DZ信号丢失或没被检测到。
LV-MOD，
DZ-TYP
0211/DFC in FR
快车运行时安全回路断开。
-
0212/DFC in SR
慢车运行时安全回路断开。
-
0213 8LS2 oper.
8LS2输入被触发。（仅用于液压控制器）
-
0214 PLS1 active
PLS1输入被触发。
EN-PLS
0215 Mot.Vlv tim
Motorized valve got stuck
-
0216 DZ missed
无门区信号时检测到UIS&DIS。当其中一只LV继电器
被检测出时会发生此故障。
EN-RLV，
DRIVE
0224 J-Relay
LCB-2检测到三相电源故障。
当‘EN-EVT’=1时断电后此故障会一直出现。这是由于三相电源先于LCB-2板的电源先关断。
EN-J
0225 brake-fault
运行中制动电流丢失。
BON-D
BFLT-T
BOFF-D
0226 LS-fault
参看闪烁信息。
-
0227
NST: NoBrake
检测到停止中的制动电流。
BON-D
BFLT-T
BOFF-D

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：17/21
日期：2003-11-21
软件基本数据
MCS- LCB_2服务工具参考列表

事件
原因
相关设置
0228 1LS+2LS on
1LS和2LS同时有效。
有些控制/驱动器类型要求LS信号直接和LCB-2相连其他则和RSL相连。
1LS（692）
2LS（693）
DRIVE C-TYPE
0229 ACS operat.
参看闪烁信息‘ACS is on’项。
ACD/UXT
0230 RSL Adr chk
参看闪烁信息‘AdrChk’项。
NoAdrChk
0231 LSVF-W:/DR
LSVF-W报故障（驱动未就绪）。
DRIVE
C-TYPE
0232 LSVF-W:/SC
减速中轿厢速度过大导致不能动作ADO或再平层。
因此将不再允许ADO 或RLV。

0233 LSVF-W:P-ON
LSVF-W已上电。
P-OFF-D
P-ON-D
0234 OP lost
OVF10切断OP信号报驱动故障。在OVF10中查看故障记录。
DRIVE=18
0235 OP/T fault
LCB-2和OVF10（OP和T信号）接口检查失败。在OVF10中查看故障记录并检查这些信号线。
DRIVE=18
0236 Learn Run
OVF20已开始自学习。
DRIVE=16，17
0237 /DW in FR
快速运行中厅门被打开。
-
0238 /DW in SR
慢速运行中厅门被打开。
-
DCSS
0300 DBP:dfc-SE
门在打开或关门到位时，门直驶无效。（DFC低或SE高）
EN-RLV
DRIVE
0301 DCL in [ ]
开门到位时DCL有效。
DCL (694)
RDCL (695)
0302 DCS:DW err
正常运行门开时DW信号仍有效。
NoDW-Chk
0303 DBP-Fault
参看闪烁信息‘DBP-Fault’。
-
0304 DOL:alw.on
关门到位时DOL信号有效，DO2000的保险丝烧掉后也会出现此故障信息。
DOL (000)
RDOL (544)
0306 Hwy-Access
厅门打开或轿们触点粘连。
参看闪烁信息‘Switch INS’项。
MD/AES
SSS
0400 RSL parity
具有相同地址的两个远层连到了同一根线上。
-
0401 RSL sync
远层站接口线信号不同步。
-

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：18/21
日期：2003-11-21
软件基本数据
MCS- LCB_2服务工具参考列表

事件
原因
相关设置
GROUP
0500 RNG1 msg
串/并联环数据错误。
GROUP
0501 RNG1 time
在特定时间内未能收到从另一个轿厢发出的蜂鸣信号。
-
0502 RNG1 sio
串/并联环构造错误。
-
0503 RNG1 tx
在正确的时刻不能发出蜂鸣信息。
-
SYSTEM
0600 C-circuit
C电路不能正确地工作。仅适用于MCS310。
C-CHK（704）
0604 RBU-Selftst
夹绳器自测失败（例如其持续时间超过5s）。
直到TCI/ERO开启轿厢才能移动。
RBTC（1029）
RBTE（1028）
0605 RBU-Fault
夹绳器检测到超速。
直到TCI/ERO开启轿厢才能移动。
RBTC（1029）
RBTE（1028）
备注：
OPSYS：操作系统
OCSS：操作控制子系统
MCSS：模式控制子系统
DCSS：门控制子系统
SSS：信号子系统
GROUP：串/并联控制器
SYSTEM：LCB-2系统

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：19/21
日期：2003-11-21
软件基本数据
MCS- LCB_2服务工具参考列表
8 诊断参数
这些 诊断参数都存储于不易丢失的存储器中，即使掉电也不会丢失。它们只能通过服务工具进行重置，而ACT-T和REC-OK断电后便可刷新。

参数
意义
SINCE
01 ACT-T
02 TOT-T
03 UP-CNT
04 DN-CNT
05 UP-RLV
06 DN-RLV
07 FD-CNT
08 RD-CNT
09 DZ-CNT
10 W-DOG-R
11 POW-ON
12 REC-OK
上电后持续时间
总运行时间
上行计数
下行计数
上再平层计数
下再平层计数
前门开计数
后门开计数
门区计数
看门狗重起计数（热启动）
上电计数（冷启动）
诊断故障存储复位

BAG
BAG

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：20/21
日期：2003-11-21
软件基本数据
MCS- LCB_2服务工具参考列表
9 指令
这些内部指令用于板的DCSS和MCSS。

类型
显示
描述
Door Commands

(门指令)

DO-5 Commands

(DO-5指令)

OPEN
DEEN
CLD1
CLD2
CLD3
CLD4
CLD5
CLD6
CLD7
CLD8
CLD9

Ded&Eds
Ded
Cld&Dob
Cld
Ndg
Cld&Rev
Opn

开门
使门断电
关门；no DOB,no LRD,no EDP
关门；full DOB,full LRD,full EDP
关门；full DOB,full LRD,full EDP
关门；full DOB,full LRD,full EDP
关门；full DOB,full LRD,full EDP
关门；full DOB,full LRD,full EDP
关门；lim DOB,no LRD,lim EDP
关门；lim DOB,no LRD,lim EDP
关门；full SGS,无其它

使门断电；禁止门运动
服务工具连接到DO-5上可进行门操作
关门；仅DOB使能
关门；无反向使能
关门；无反向使能
关门，LRD，DOB和PP使能
开门

OTIS
柏林工程中心
部件号：GAA30082CAC-REF
序号：GAA30082CAC
页码：21/21
日期：2003-11-21
软件基本数据
MCS- LCB_2服务工具参考列表

类型
显示
描述
Motion Commands
(模式指令)
CarGoTo
ESMGoTo
Stand By
Relnit
ImmStop
Nxt Flor
到达指定楼层
紧急服务
备用或检修
reinit位置
立即停止
到达下一可到达楼层

缩写注释：
