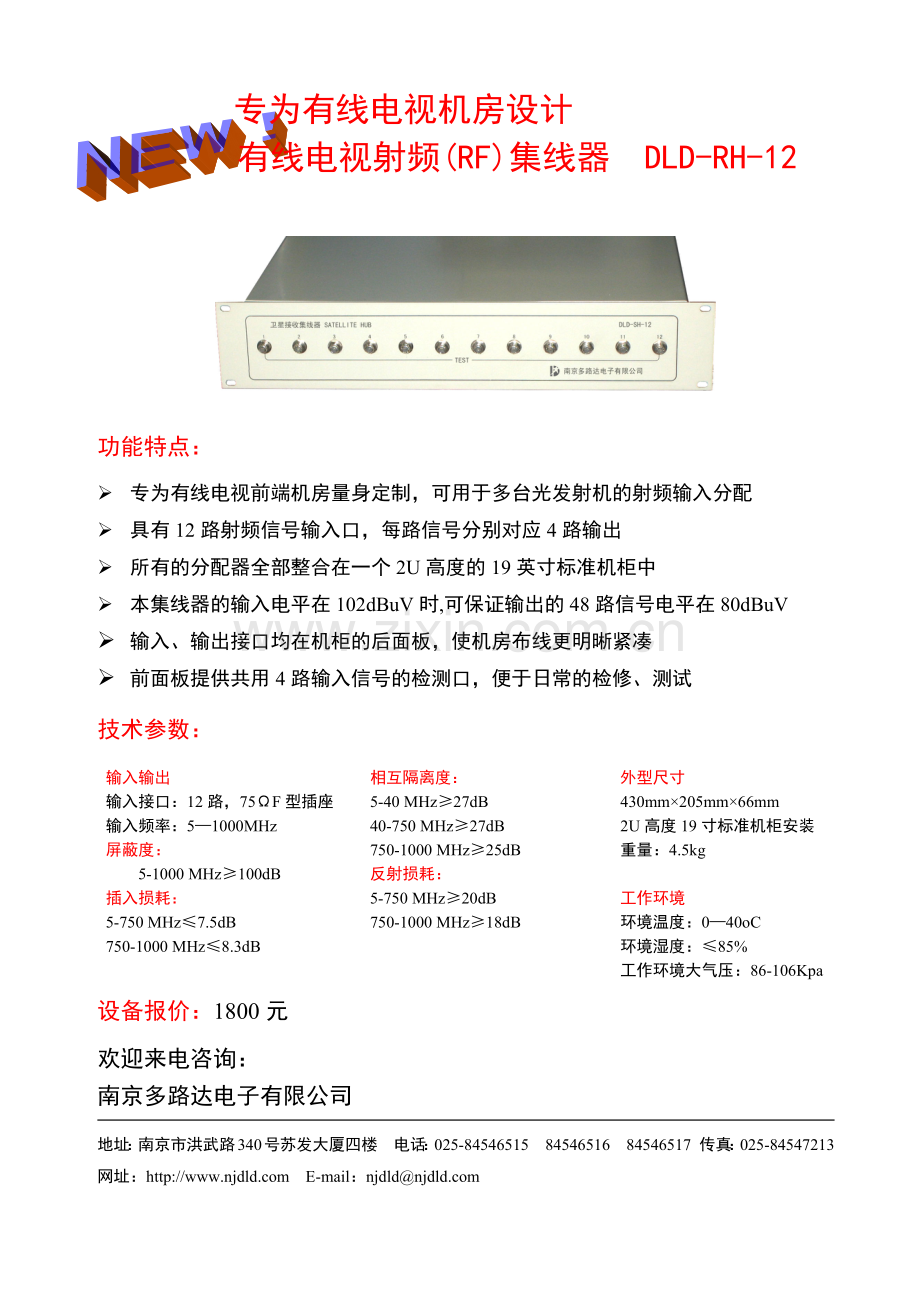

专为有线电视机房设计.docx

专为有线电视机房设计
有线电视射频(RF)集线器 DLD-RH-12

功能特点：
Ø 专为有线电视前端机房量身定制，可用于多台光发射机的射频输入分配
Ø 具有12路射频信号输入口，每路信号分别对应4路输出
Ø 所有的分配器全部整合在一个2U高度的19英寸标准机柜中
Ø 本集线器的输入电平在102dBuV时,可保证输出的48路信号电平在80dBuV
Ø 输入、输出接口均在机柜的后面板，使机房布线更明晰紧凑
Ø 前面板提供共用4路输入信号的检测口，便于日常的检修、测试
技术参数：
输入输出
输入接口：12路，75ΩF型插座
输入频率：5—1000MHz
屏蔽度：
5-1000 MHz≥100dB
插入损耗：
5-750 MHz≤7.5dB
750-1000 MHz≤8.3dB
相互隔离度：
5-40 MHz≥27dB
40-750 MHz≥27dB
750-1000 MHz≥25dB
反射损耗：
5-750 MHz≥20dB
750-1000 MHz≥18dB
外型尺寸
430mm×205mm×66mm
2U高度19寸标准机柜安装
重量：4.5kg

工作环境
环境温度：0—40oC
环境湿度：≤85%
工作环境大气压：86-106Kpa
设备报价：1800元
欢迎来电咨询：
南京多路达电子有限公司
地址：南京市洪武路340号苏发大厦四楼 电话：[phone] 84546516 84546517 传真：[phone]
网址： E-mail：njdld@
