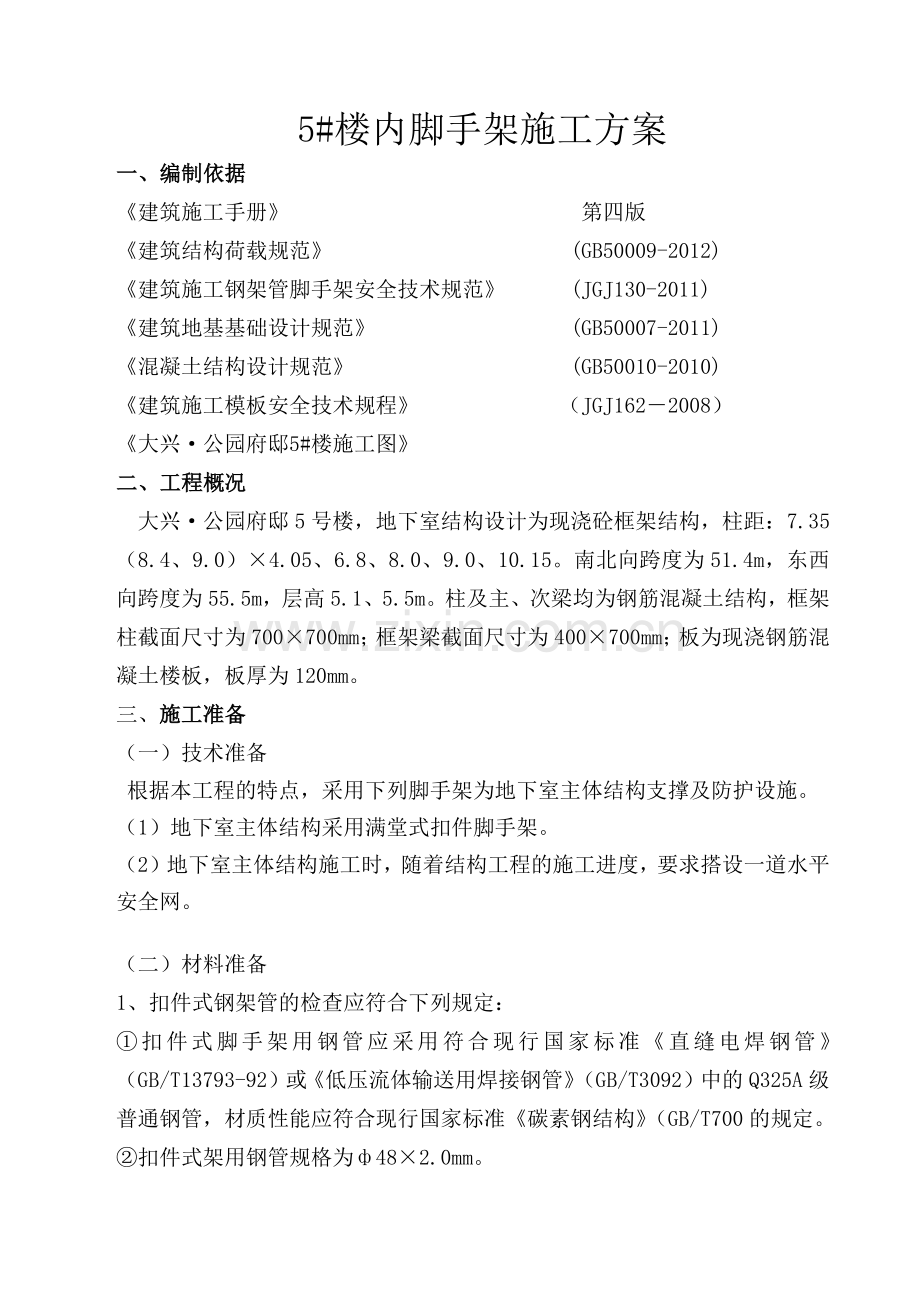

5#楼内脚手架施工方案
一、编制依据
《建筑施工手册》 第四版
《建筑结构荷载规范》 (GB50009-2012)
《建筑施工钢架管脚手架安全技术规范》 (JGJ130-2011)
《建筑地基基础设计规范》 (GB50007-2011)
《混凝土结构设计规范》 (GB50010-2010)
《建筑施工模板安全技术规程》 （JGJ162－2008）
《大兴·公园府邸5#楼施工图》
二、工程概况
大兴·公园府邸5号楼，地下室结构设计为现浇砼框架结构，柱距：7.35（8.4、9.0）×4.05、6.8、8.0、9.0、10.15。南北向跨度为51.4m，东西向跨度为55.5m，层高5.1、5.5m。柱及主、次梁均为钢筋混凝土结构，框架柱截面尺寸为700×700mm；框架梁截面尺寸为400×700mm；板为现浇钢筋混凝土楼板，板厚为120mm。
三、 施工准备
（一）技术准备
根据本工程的特点，采用下列脚手架为地下室主体结构支撑及防护设施。
（1）地下室主体结构采用满堂式扣件脚手架。
（2）地下室主体结构施工时，随着结构工程的施工进度，要求搭设一道水平安全网。

（二）材料准备
1、扣件式钢架管的检查应符合下列规定：
①扣件式脚手架用钢管应采用符合现行国家标准《直缝电焊钢管》（GB/T13793-92）或《低压流体输送用焊接钢管》（GB/T3092）中的Q325A级普通钢管，材质性能应符合现行国家标准《碳素钢结构》（GB/T700的规定。
②扣件式架用钢管规格为ф48×2.0mm。

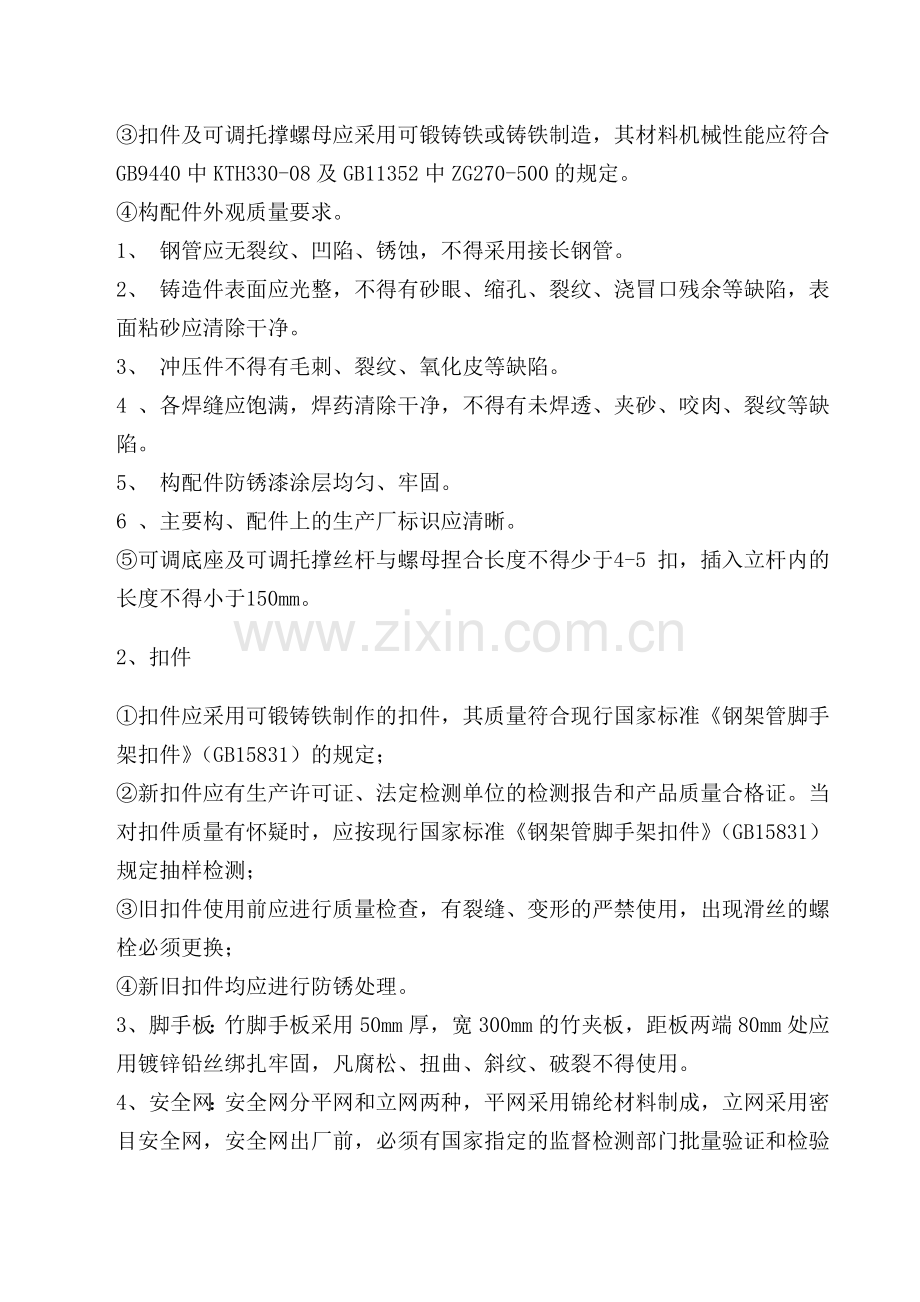

③扣件及可调托撑螺母应采用可锻铸铁或铸铁制造，其材料机械性能应符合GB9440中KTH330-08及GB11352中ZG270-500的规定。
④构配件外观质量要求。
1、 钢管应无裂纹、凹陷、锈蚀，不得采用接长钢管。
2、 铸造件表面应光整，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂应清除干净。
3、 冲压件不得有毛刺、裂纹、氧化皮等缺陷。
4 、各焊缝应饱满，焊药清除干净，不得有未焊透、夹砂、咬肉、裂纹等缺陷。
5、 构配件防锈漆涂层均匀、牢固。
6 、主要构、配件上的生产厂标识应清晰。
⑤可调底座及可调托撑丝杆与螺母捏合长度不得少于4-5 扣，插入立杆内的长度不得小于150mm。
2、扣件
①扣件应采用可锻铸铁制作的扣件，其质量符合现行国家标准《钢架管脚手架扣件》（GB15831）的规定；
②新扣件应有生产许可证、法定检测单位的检测报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准《钢架管脚手架扣件》（GB15831）规定抽样检测；
③旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；
④新旧扣件均应进行防锈处理。
3、 脚手板：竹脚手板采用50mm厚，宽300mm的竹夹板，距板两端80mm处应用镀锌铅丝绑扎牢固，凡腐松、扭曲、斜纹、破裂不得使用。
4、安全网：安全网分平网和立网两种，平网采用锦纶材料制成，立网采用密目安全网，安全网出厂前，必须有国家指定的监督检测部门批量验证和检验员检验合格证。安全网在贮运中，必须通风、遮光、隔热，同时要避免化学物品的侵蚀，搬运时禁止使用钩子，已使用过的安全网必须经过检查和试验合格后方可使用，超过使用期限的安全网严禁使用。
四、施工技术措施
（一）脚手架搭设条件
1、脚手架搭设要向作业人员进行详细的技术及安全交底。
2、扣件式钢架管、扣件、脚手板、安全网等经检查合格。
3、持证上岗搭设人员个体防护充分（已作定期体检、安全帽、防滑鞋等已配备）。
4、5级以上大风和雷、雨应停止脚手架作业。
（二）脚手架搭设要求
1、搭设顺序：
满堂脚手架搭设顺序：基底处理---放置纵向扫地杆—-立杆--横向扫地杆—-第一步纵向水平杆—-第一步横向水平杆—-连墙杆—-第二步纵向水平杆—-第二步横向水平杆。
2、搭设脚手架的所需材料进场后,要进行检查验收,合格后,按品种、规格分类堆放整齐平稳。
3、脚手架搭设前,工长按搭设方案中有关搭设要求，向架子工人进行书面的安全技术交底。按预定距离分别划出立杆位置。
4、架子搭设工人应持证上岗,保持人员稳定。
5、脚手架的搭设作业，要统一指挥，按要求搭设。
6、脚手架搭设的几何尺寸：步距1.8米，纵距0.9米，横距0.9米。
7、剪刀撑与斜支撑设置要求：
剪刀撑从脚手架纵向两端搭起,搭设宽度为7根立杆，在外侧立面整个长度和高度上连续设置。
⑵ 剪刀撑与水平面的夹角为45～60°,剪刀撑的底部要插到架子底部,与立杆相交处要加旋转扣件。
⑶ 剪刀撑采用搭接方式,搭接长度不小于1000mm,且至少加两个扣件。
⑷ 横向斜撑应在同一节间，由底至顶层呈“之”字型边连续布置，斜撑宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜撑杆在1跨内跨越2个步距时，宜相交的纵向水平杆处，增设一根横向水平杆，将斜撑固定在其伸出端上。
（三）内脚手架搭设要求
搭设构造要求
1、梁模板支撑架的构造型式——采用单立杆的双排模板支架。
2、梁板模板支撑架的构造形式
梁板模板支撑架是梁模板支撑架和（楼）板模板支撑架的组合，构成整体空间框架（如下图）。楼板梁（框架梁、肋梁、井字梁），梁下支撑立杆间距为600mm，两排布置，模板支架步距同整体内架，并与内架纵横连接形成整体；每层结构梁板模板支撑架生根在下层梁板结构面，设置同脚手架搭设构造要求：设置连墙拉结点、水平垂直剪刀撑、扫地杆。

梁、板模板支撑架构造形式
3、梁模板、梁板模板支撑架构造的一般要求
梁和梁板模板支撑架的构造参数需经验算确定，其初选参数应符合下表的构造要求。
梁模板支撑架构造的一般要求
构造形式
构造的一般要求
单立杆
双排支架
①扫地杆距楼地面的高度h宜≤200mm；
②直接承受荷载的立杆及其顶托（座）伸出顶水平杆之上的自由高度（至托座板面）h1≤500mm；
③剪刀撑应满高设置，视需要设置顶部第2道水平杆；
④支架设置侧向斜撑；
⑤所有杆件（立杆、水平杆、斜杆）之间相接处均应用扣件连接紧固（拧紧扭力矩为40～60N·m）
⑥立杆不得采用壁厚＜2.0mm的薄壁钢管；
⑦必须设置侧向斜撑，斜角α＝45°～60°，支点高度应位于＞3/5H处；
⑧并与结构拉结形成整体。
4 、脚手架结构模板支撑架的一般构造
重载支撑架和高架支撑架
重载支撑架：当有大的集中荷载需要支撑架承担时，可采取以下三项措施。
①增加主杆数：增加主杆数就是缩小立杆间距，加大立杆密度。可选取短型号的横杆，并适当设置一些斜杆组成支撑架（如下图所示）。若需要现缩小立杆间距时，可以采用两组或多组架子交错叠合布置，横杆错层连连接，如下图所示。

支撑架交叉布置
②扩大基底面积：将支撑架底部面积扩大，并照按照传力方向设置斜撑，将中间所承受的集中力传递到扩大的底部（如下图所示），以免地基局部过载。

③加强整体稳定：加强整体稳定的方式有两种。
1）设置横托撑：当重载支撑侧旁有稳固的物体时，可设置横托撑将其一端用碗扣接头与支撑架相连，另一端插上可调托撑，安装支撑横梁、抵紧在稳固的物体上。如下图所示。

可调横托撑 加横托撑重载支撑架
2）高架支撑架
在一个高大空间中用扣件式钢架管搭设满堂红式支撑架时，要设置双向水平拉结杆和剪刀撑，将架体之间相互联结起来，以防止整体压曲失稳。
3）有结构转换层的高支撑和重载支撑架
在已施工层柱作为辅助卸荷构件，形成整体支撑系统，撑支架体系传递给混凝土柱，上下层立杆在同一垂直线上。
四、模板支撑与满堂脚手架预防监控措施要求
模板工程施工前，应编制施工方案和安全技术措施。大型或技术较复杂的模板工程，应进行技术安全培训，使操作人员充分熟悉和掌握安全操作技术。
扣件式脚手架用作模板支撑和满堂红脚手架时，应根据荷载搭设高度、使用面积作出结构、构造设计，并列入施工组织设计中。在施工中应满足下列要求。
（一）、搭设
1、安装前应在楼面或地面弹出门架纵、横方向位置线，并进行抄平。基础的处理要求与外脚手相同，即符合有关规定。
2、脚手架的组装要求和顺序可参考外脚手架搭设中相应的规定。
3、可调底座、顶托处应采取措施防止被砂浆、水泥浆等污物填塞螺纹。
4、满堂脚手架顶部施工操作层应满铺脚手板，并采取可靠连接方式与支撑架横梁固定。
（二）、验收
模板高支撑及满堂脚手架搭设完毕后应进行检查验收，合格后方准使用。检查验收内容应包括：
1、架子、水平加固杆、交叉拉杆、剪刀撑、水平架、脚手板的配置是否符合设计要求。
2、扣件紧固状态是否合格。
3、基础是否平整坚实，可调底座、垫木安放是否符合要求。
4、脚手架垂直度是否合格。
5、安全网及栏杆等设置是否符合要求。
（三）、使用
1、脚手架使用过程中应避免产生偏心荷载。如泵送混凝土时，应随浇、随捣、随平整，混凝土不可堆在输送管道出口处，以免产生较大的堆积荷载，使架子偏心受荷；装卸其它物料时亦防止对模板支撑或脚手架产生偏心、振动和冲击。
2、水平加固杆、交叉支撑等不得随意拆卸，施工要求拆卸时，应待施工完毕后马上补齐。
3、模板支撑及满堂脚手架下方，施工人员不得经常出入。
4、进人施工现场人员不得赤脚、穿硬底鞋、拖鞋或高跟鞋，必须戴安全帽。
5、恶劣天气限制
凡遇到恶劣天气，如大雨、大雾及6级以上的大风时，应停止露天高空作业。风力达到5级时，不得进行大块模板和高支模板等大件模具的露天吊装和支撑作业。
6、外防护架和安全网
进行多层、高层现浇结构模板工程施工时，在建筑物或构筑物外面，应执行《架子工程》操作规程的有关设置防护外架和安全网的规定。
7、脚手板铺设
对接铺设的脚手架板，在每块脚手架板两端下面均要有小横杆，杆离板端的距离应大于150mm，并不小于100mm。搭接铺设的脚手板要求两块脚手板端头的搭接长度不小于200mm，接头处必须在小横杆上。
8、高空支模作业
安装和拆除模板操作当高度在2m以上时，应佩戴安全防护用品。
9、高空拆模安全
在高空拆模时。作业区四周及进出口处应设围栏并加设明显标志和警示牌，严禁非操作人员进入作业区，垂直运输模板和其它材料时，应有统一指挥，统一信号。
五、验收及偏差要求
（一）脚手架验收
架子搭设完毕投入使用前要及时检查验收，检查工作由工程负责人或安全负责人进行组织，验收时必须有主管审批架子施工方案的有关技术和安全部门参加。检查依据为施工组织设计、施工方案、技术交底、架子变更文件和有关规范。在检查过程中如发现工程技术文件与规范有冲突的地方，以规范为准，并及时修改技术文件。
架子检查分阶段进行，根据本工程的特点架子分为以下几个阶段进行检查：
1、基底处理完毕后架子搭设前，主要检查轴线尺寸位置。
2、作业层上施加施工荷载前；
3、每搭完6米高度后；
4、达到设计高度后；
5、遇有六级大风与大雨后；
6、停用超过一个月。
除了按以上几个阶段进行检查外，项目安全部门每周必须对架子进行不少于二次的周检，技术部门安排测量人员及时做好架子的变形观测，观测项目主要是架子的垂直度和变形。
架子每次的检查验收均由安全检查部门做好检查记录，纳入安全资料内存档。架子验收和定期检查的主要项目：
1、杆件的设置和连接；
2、扣件螺栓是否松动；
3、架子的变形；
4、安全防护措施；
5、是否超载；
（二）脚手架的允许偏差
按照《建筑施工扣件式钢架管脚手架安全技术规范》（JGJ130-2001）中，第8.2.4条执行。
1、 钢脚手架立杆的垂直度偏差应≤1/300，且应同时控制其最大垂直偏差值：当架高≤20m时为不大于50mm；当架高＞20m时为不大于75mm。
2、纵向钢平杆的水平偏差应≤1/250，且全架长的水平偏差值应不大于50mm。
（三）脚手架的拆除
1、架子拆除时应划分作业区，周围设围栏或树立警戒标志，地面设有专人指挥，严禁非作业人员入内。
2、拆除的高处作业人员，必须戴安全帽，系安全带，穿软底鞋。
3、拆除顺序应遵循由上而下，先搭后拆，后搭先拆的原则。即先拆栏杆、脚手板、剪刀撑、斜撑，后拆小横杆、大横杆、立杆等，并按一步一清的原则依次进行，要严禁上下同时进行拆除作业。
4、拆立杆时，应先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再解端头扣。
5、连墙点应随拆除进度逐层拆除，拆斜撑前应设置临时支撑，然后再拆抛撑。
6、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
7、在大片架子拆除前先将预留的斜道、上料平台、通道小飞跳等，先行加固，以便拆除后确保其完整、安全和稳定。
六、安全措施
（一）搭设作业安全措施
1、在架上作业的工人应穿防滑鞋和配挂好安全带，为了便于作业和安全，脚下应铺设必要数量的脚手板，并应铺设平稳，不得有探头板。
2、当暂时无法铺设脚手架，用来落脚或抓握、把持的杆件均应为稳定的构架部分。位于立杆接头之上的自由立杆不得用作把持杆。
3、架上作业人员应作好分工和配合,传递杆件时应掌握好重心,平稳传递。
4、对每完成一道工序,要相互询问并确认后才能进行下一道工序。
5、作业工人应佩带工具袋,工具用后装于袋中,不要放在架子上，以免掉落伤人。
6、架设材料要随上随用,以免放置不当时掉落。
7、每次收工以前，所有上架材料必须全部搭设上，不要留在架子上，而且要形成稳定结构。
8、在搭设作业进行中，地面上的配合人员应躲开可能落物的区域。
9、现场人员必须戴安全帽，搭设脚手架的操作人员必须持证上岗。
（二）架上作业安全措施
1、架上作业时应注意随时清理落到架面上的材料，保持架面上规整清洁，不要乱放材料工具，以免影响自己作业的安全和发生掉物伤人。
2、在进行撬、拉、推、拔等操作时，要注意采取正确的姿势，站稳脚跟，或一手把持在稳固的的结构或支持物上，以免用力过猛时身体失去平衡或把东西甩出。在脚手架上拆除模板时，应采取必要的支托措施，以免拆下的模板材料掉落架外。
3、每次收工时，宜把架面上的材料用完或码放整齐。
4、禁止在架面上打闹戏耍、退着行走和跨坐在外护栏上休息。不要在架面上急匆匆地行走或去办某件事情，相互躲让时应避免身体失衡。
5、在脚手架上进行电气焊作业时，要铺铁皮接着火星或移去易燃物，以免火星点着易燃物。并同时准备防火措施。一旦着火时，及时予以扑灭。
6、下雨之后上架作业时，应把架面的积水清除掉，避免发生滑跌。
7、当架面高度不够、需要垫高时，一定要采取稳定可靠的垫高办法，且垫高不要超过0.5M；超过0.5M时，应按搭设规定升高架子的铺板层。在抬高作业面时，应相应加高防护措施。
8、脚手架上严禁集中堆放材料，大模板不得支设在脚手架上。
（三）脚手架的拆除作业
1、脚手架拆除作业的危险性大于搭设作业。在进行拆卸作业前，建立统一指挥并对作业人员进行技术安全交底，以确保拆除作业安全顺利地进行。
2、在统一指挥下，按照确定的程序拆除作业，注意事项如下：
⑴.一定要按照先上后下、先外后里、先架面材料后构架材料、先辅件后结构件的顺序、一件一件的松开联结、取出并随即吊下（或集中到毗邻的未拆的架面上，捆扎后吊下）。
⑵.拆卸脚手板、杆件、门架以及其它较长、较重、有两端联结的部件时，一定要两人或多人一组进行。拆除水平杆件时，松开联结后，水平托持取下。拆除立杆时,在把稳上端，再松开下端联结取下。
⑶.应尽量避免单人进行拆卸作业。单人作业时，极易因把持杆件不稳、失衡而出现事故。
⑷.多人或多组进行拆卸作业时，应加强指挥、并相互询问和协调作业步骤，严格禁止不按程序进行的任意拆卸。
⑸.因拆除上部或一侧的附墙拉结而使架子不稳时，应加设临时撑拉措施，以免因架子晃动，影响作业安全。
3、做好安全防护工作：
⑴.拆卸现场做可靠安全围护，并设专人看管，严禁非施工人员进入拆卸作业区内。
⑵.严禁将拆卸下的杆部件和材料向地面抛掷，已吊至地面的架设材料应随时运出拆卸区域，保持现场文明。
⑶.高处作业的安全防护设施在每次作业之前，应进行逐项检查、验收，(钢丝绳、焊接、螺母的拧紧度)等重点部位的部件，验收合格后方可进行高处作业，此项工作应由单位工程负责人组织有关人员验收。
七、脚手架计算
Ⅰ、满堂脚手架稳定性验算
内脚手架采用扣件式满堂红脚手架，计算时采用纵向间距为0.9m，横向间距为0.9m，横杆的步距为1.80m，搭设高度6.0m。作业层按1层考虑。
脚手架的结构设计应保证整体结构形成几何不变体系，以“结构计算简图”为依据进行结构计算。脚手架立、横、斜杆组成的节点视为“铰接”。脚手架立、横杆构成网格体系几何不变条件应保证（满足）网格的每层有一根斜杆。

图1 网络结构几何不变条件
模板支撑架（满堂架）几何不变条件应保证(是)沿立杆轴线（包括平面x、y 两个方向）的每行每列网格结构竖向每层有一根斜杆（图2），并在侧面增加链杆与结构柱、梁相连。

图2 满堂架几何不变体系
（一）荷载计算
作用在脚手架上的荷载包括恒荷载（脚手架杆部件的自身重力、作业层结构自重、整体拉结杆件及防护材料的自重）及活荷载（施工荷载、风荷载）两部分，计算如下：
(1)恒荷载标准值

—恒荷载标准值（kN）；
—脚手架搭设高度（m）；
—以每米架高计的构架基本结构杆部件的自重计算基数（kN/m）；
—以每米立杆纵距计的作业层面材料的自重计算基数(kN/m)；
—以每米架高计的拉结杆件和防护材料的自重计算基数(kN/m)；
—同时存在的作业层设置数，取=1层；
—立杆纵向间距(m)。
查脚手架自重基数表得、、值进行计算如下：
恒荷载标准值计算表

(kN/m)

(kN/m)

(kN/m)

（m）

(m)

(kN)
扣件式脚手架
0.0952
0.3475
0.0904
6.00
1.8
1.739
(2)施工荷载标准值
结构施工阶段取施工荷载计算基数=3kN/m2
=0.9×0.9×3=2.43(KN)
(3)风荷载标准值
式中 —风荷载标准值（kN/m2）；
—基本风压（kN/m2），按照《建筑结构荷载规范》(GB50009-2001)附录表D.4的规定采用： = 0.35 kN/m2
—风荷载体形系数，取=1.3；
—风压高度变化系数。
风线荷载标准值
式中 —风线荷载标准值（kN/m）
—立杆纵距（m）
—挡风系数，取=0.33
—风荷载标准值（kN/m2）
计算如下：脚手架高度为6.00m时，=0.62
=0.7×1.3×0.62×0.35=0.1975kN/m2
=0.9×0.33×0.1975=0.0587kN/m
（二）脚手架整体稳定性计算
考虑风荷载，其稳定性计算公式为

式中 —组合风荷载时立杆的轴心力设计值（kN），
=1.2(+)。
—风荷载在立杆上产生的最大弯矩(kN·m),

。
—轴心受压杆件的稳定系数，根据脚手架的长细比确定。
步距为1.80m时, =0.71。
—立杆的截面计算面积（mm2）φ48×2.0扣件式钢架管截面积=2.89×102mm2。
—截面抵抗矩（mm3），φ48×2.0扣件式钢架管=3.19×103 mm3。
—钢材的抗压强度值（kN/mm2），。
—材料强度附加分项系数, =1.1705。
—步距(mm)。扣件式脚手架h=1800mm；
扣件式脚手架整体稳定性计算：
N′=1.2（GK+QK）=1.2×（1.739＋2.43）=5.003KN
MW =0.85×1.4qwkh2/10=0.85×1.4×0.0587×1.82/10=0.0226KN·m
0.9（N′/ηA ＋MW/W1）=（5.003×103/0.71×2.89×10-4＋0.0226×103/3.19×10-6）
=0.028×109N/m2≤fc/γa′=0.205×109/1.1705=0.18×109N/m2
稳定性满足要求。
（三） 脚手架立杆承载力计算
公式：KN=AN〔-〕
N—立杆的设计荷载
K—考虑扣件式钢架管平直度、锈蚀程度等因素影响的附加系数，一般取K=2；
—欧拉临界应力；=
Lo—底层立杆的有效长度，Lo =μl
Lo/i—底层立杆长细比
An—立杆的净截面积
计算碗扣式钢架管的截面特征: An=289mm2,i=16.28mm
Lo =μl=2300 , λ= Lo/i=2300/16.28=141.278
欧拉临界应力：
==3.142×206000/141.2782=101.76N/mm2
==0.11
设计荷载值为：
N=289/2×｛（205＋（0.11＋1）×141.278）/2
－√〖（205＋（0.11＋1）×141.278）/2〗2 －205×141.278 ｝
=17.27KN
（四）脚手架立杆底座和地基承载力计算
立杆底座验算公式：N≤Rd
立杆地基承载力验算公式：≤Kc·fak
式中：N—脚手架立杆传至基础顶面的平均轴向力设计值
Rd—底座承载力（抗压）设计值，一般取40KN
Ad—立杆基础的计算底面积，（用木条板作垫木时，Ad按木条板的底面积计算）
Fak—地基承载力特征值
Kc—脚手架地基承载力调整系数，混凝土取1.0
立杆底座验算 取Rd=40KN,则
N=17.27＜40KN；故满足要求
（五）模板支撑架计算
Ⅰ、楼板厚度120mm ，模板板面采用15 mm 高强度层板，次龙骨采用60×80 mm ，E=10 4 / mm 2 ，I=bh 3 /12 =60 × 80 3 /12=2.56 × 10 4 mm 4
方木主龙骨采用48×2.0钢管
（1）荷载计算
模板及支架自重标准值：  0.3KN/M 2
混凝土标准值：24KN/ m 3
钢筋自重标准值： 1.1KN/m 2
施工人员及设备荷载标准值： 2.5KN/m 2
楼板按120 mm 厚算
荷载标准值：F 1 = 0.3 +24× 0.12+1.1+2.0=7.82KN
荷载标准值： F 2 =(0.3+24 × 0.12+1.1)  × 1.2+2.0 × 1.4=8.53KN
（2）用 Φ 48× 2.0架管，间距最大为1200 mm ，上设U托，最下一层地杆距地200 mm ，中间水平拉杆间距不大于1200 mm ，支撑杆有效面积A=3.14× (24×24-21× 21)=424 mm 2 ( 内R=42 mm )
1）抗压强度验算   N =8.53× 2.12 × 1.2=21.7KN
    [N]=Af=289 × 205=59.25 KN ，N＜  [N]，满足要求。
2）稳定性验算 λx =1200/ i x =1200/16.28=73.71
      查Q235， b 类截面轴压稳定系数φ x=0.744
受压最大截面抵抗距
N/ φ xA=21.97×103/0.744×289=102.18Mpa<215Mpa （满足要求）
Ⅱ 梁模板计算
（一 ） 底模验算
（1）抗弯强度验算
①荷载 底膜自重  0.3×0.45=  0.135 KN/m (450为梁底宽度)
混凝土自重  24× 0.45 × 1.0 =10.8 KN/m
钢筋自重   1.5 × 0.45 × 1.0 =0.675 KN/m
振捣混凝土载荷   2×0 .45 × 1.0=0.9 KN/m
合计   q 1 = 12.51  KN/m
② 抗弯折减载力验算
底膜下的楞木和顶撑的间距为 0.9m ，是一个多等多跨连续梁，考虑木材的长度有限，故按四等跨计算。
按最不利荷载部之中结构静力表示得。
弯矩系数：K M = - 0.121 剪力系数：K V = - 0.620
挠度系数：K W = 0.967
则M=K M × q11 2 =-0.121 ×12.51× 0.9 2 =-1.23KN.m=-1.23 × 10 6 N.mm
σ =M/ W =-1.23 × 10 6 × 6/(450 × 50 2 )=6.56N/mm 2 ＜ fm=13N/mm 2(梁底模板平均厚度为50 mm，即梁底木方要满铺)，满足要求。
(2) 剪力强度验算 V =K V q11=-0.620 × 12.51 × 0.9=6.98KN
剪应力：τ = 3V/（2 bh ）=3×6.98× 10 3 /(2 × 450 × 25)=0.93 N/mm 2 ＜ fv=1.4 N/mm 2(梁侧模板平均厚度为25 mm)，满足要求。
八、脚手架质量及使用规定
脚手架碗扣式钢架管一律采用外径48mm，壁厚2.0mm的焊接扣件式钢架管,采用扣件连接,搭设脚手架前,必须放线确定立杆位置，脚手架均设置扫地杆，扫地杆尽量贴近立杆底部。
2、脚手架区域要设排水沟，保持脚手架周边施工区域干燥，以防止立杆基础被浸泡，架体失稳。
3、上下横杆的接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的三分之一。相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。小横杆贴近立杆布置，搭于大横杆之上，并用直角扣件扣紧，在任何情况下，均不得拆除贴近立杆的小横杆。
4、剪力撑的搭设是将一根斜杆扣在立杆上，另一根斜杆扣在小横杆的伸出部分上，这样可以避免两根斜杆相交时将碗扣式钢架管别弯，斜杆两端扣件与立杆节点的距离不宜大于20cm，最下面的斜杆与立杆的连接点离地面不宜大于50cm，以保证架子的稳定性。
5、脚手架各杆件相交伸出的端头，均应大于10cm，以避免杆件滑脱。
搭设前拉线控制立杆纵横成一条线，立杆垂直偏差不大于架高的1/200。最大偏差值不大于75mm。同一排大横杆的水平偏差不大于该片脚手架总长度的1/250，且不大于50mm。
6、操作架每1m2架面上实际上的施工荷载（人员、材料、和机具重量）不得超过3KN/mm2；
7、在架面上设置的材料应码放整齐稳固，不得影响施工操作和人员通行。严禁上架人员在架面上奔跑、退行或倒退拉车；
8、作业人员在架上最大作业高度应可进行正常操作为度，禁止在架板上加垫器物或单块脚手板以增加操作高度；
9、在作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件和连墙件。确因操作要求需要临时拆除时，必须经主管人员同意，采取相应弥补措施，并在作业完毕后，及时予以恢复；
10、工人在架上作业中，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上嬉闹和坐在栏杆上等不安全处休息；
11、人员上下脚手架必须走安全防护的出入通道，严禁攀爬脚手架上下。
12、每班工人上架作业时，应先行检查有无影响安全作业的问题存在，在排除和解决后方许开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决以后才能恢复正常作业；发现有异常和危险情况时，应立即通知所有架上人员撤离；
13、在每步架的作业完成之后，必须将架上剩余材料物品移至上（下）步架或室内；每日收工前应清理架面，将架面上的材料物品堆放整齐，垃圾清运出去；在作业期间，应及时清理落入安全网内的材料和物品。在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。
九、环境保护及文明施工措施
1、严禁酒后上架作业。
2、作业时，必须具备工具袋，严禁向下乱抛杂物。
3、注意随时检查架体及卸荷节点情况，发现问题及时上报、处理。
4、注意清理架上无用的杂物，减轻架上的荷载。
5、及时与结构拉结，以确保搭设过程安全。
6、扣件要拧紧。有变形的钢架管和不合格的扣件不能使用。校正杆件垂直和水平偏差，避免偏差过大。
7、搭设工人必须具备特种工上岗证并经考核合格后方可上岗操作。上岗时必须系安全带，戴安全帽。严禁穿带钉易滑鞋上岗作业。
8、应经主管部门批准后方可实施拆除脚手架。
9、拆除脚手架应由专业架子工操作，拆除前应由安全负责人进行拆除安全技术交底。
10、拆除前应清除脚手架上杂物及地面障碍物，作业区及进出口处必须设置警戒标志，进行有效维护并派专人指挥，严禁非作业人员进入。
11、拆除脚手架必须由上而下逐层进行，严禁上下同时作业，严禁采用推倒或拉倒的方法进行拆除。
12、拆除的杆件应自上而下传递或利用滑轮和绳索运送，不得从架子上向下抛落。
13、当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。
14、脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》（GB5036）考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗，凡患有恐高症、心脏病、癫痫病者严禁高空作业。
15、脚手架施工人员必须戴安全帽、系安全带、穿防滑鞋，严禁酒后、疲劳或带病作业。
16、脚手架施工场地必须进行有效的现场围护，并按规定设置醒目的安全标牌，派专人看守，严禁非操作人员入内。
17、此脚手架为高空作业，应严格按“三不伤害”的原则进行施工，即：不伤害自己、不伤害他人、不被他人伤害。
18、脚手架的构配件质量与搭设质量，应严格按规范进行检查验收，合格后方可使用。
19、当有六级和六级以上大风和雾、雨天气时应停止脚手架搭设与拆除作业。雨后上架作业应有防滑措施。
20、施工人员应听从指挥，脚手架上严禁乱堆乱放及集中堆放，严禁空中掉物。对施工荷载作用频繁处，要加强检查，随时紧固。在未采取加固措施及安全负责人批准的情况下，严禁悬挂起重设备。
21、在脚手架使用期间，严禁拆除下列杆件：主节点处的纵、横向水平杆，纵横向扫地杆；连墙件。同时设专人作定期、不定期的经常性检查，不合格部位及时修复或更换，符合规定后，方准继续使用。
22、在脚手架上进行电焊、气割作业时，必须有防火措施（如设置接火斗等）和专人看火。
23、临时施工用电线等严禁随意缠绕、勾挂在脚手架碗扣式钢架管上，应采取隔离、架空措施；主楼脚手架体应进行有效接地、避雷。

陕西有色建设有限公司
大兴·公园府邸项目部
2014年6月16日

大兴·公园府邸一期工程
5#楼内脚手架施工方案

编制：

审核：

批准：

陕西有色建设有限公司
2014年6月16日

目 录

一、 编制依据········································1
二、 工程概况········································1
三、 施工准备········································1
四、 施工技术措施····································3
五、 验收及偏差要求··································9
六、 安全措施········································10
七、 脚手架计算······································13
八、 脚手架质量及使用规定····························19
九、环境保护及文明施工措施··························20
