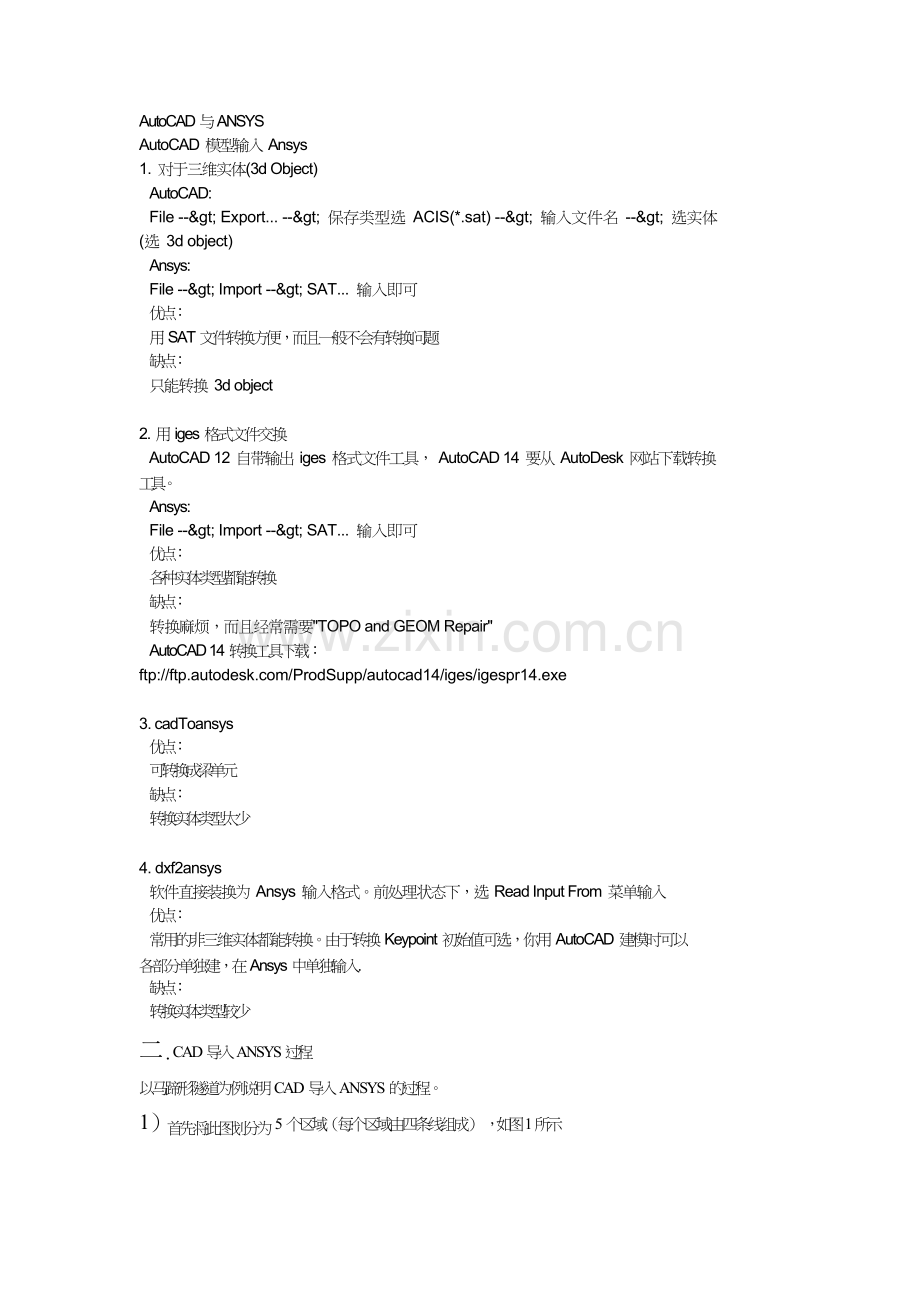

AutoCAD 与 ANSYS
AutoCAD 模型输入 Ansys
1. 对于三维实体(3d Object)
AutoCAD:
File --> Export... --> 保存类型选 ACIS(*.sat) --> 输入文件名 --> 选实体
(选 3d object)
Ansys:
File --> Import --> SAT... 输入即可
优点：
用 SAT 文件转换方便，而且一般不会有转换问题
缺点：
只能转换 3d object

2. 用 iges 格式文件交换
AutoCAD 12 自带输出 iges 格式文件工具， AutoCAD 14 要从 AutoDesk 网站下载转换
工具。
Ansys:
File --> Import --> SAT... 输入即可
优点：
各种实体类型都能转换
缺点：
转换麻烦，而且经常需要"TOPO and GEOM Repair"
AutoCAD 14 转换工具下载：
ftp://

3. cadToansys
优点：
可转换成梁单元
缺点：
转换实体类型太少

4. dxf2ansys
软件直接装换为 Ansys 输入格式。前处理状态下，选 Read Input From 菜单输入
优点：
常用的非三维实体都能转换。由于转换 Keypoint 初始值可选，你用 AutoCAD 建模时可以
各部分单独建，在 Ansys 中单独输入.
缺点：
转换实体类型较少

二．CAD 导入 ANSYS 过程

以马蹄形隧道为例说明 CAD 导入 ANSYS 的过程。

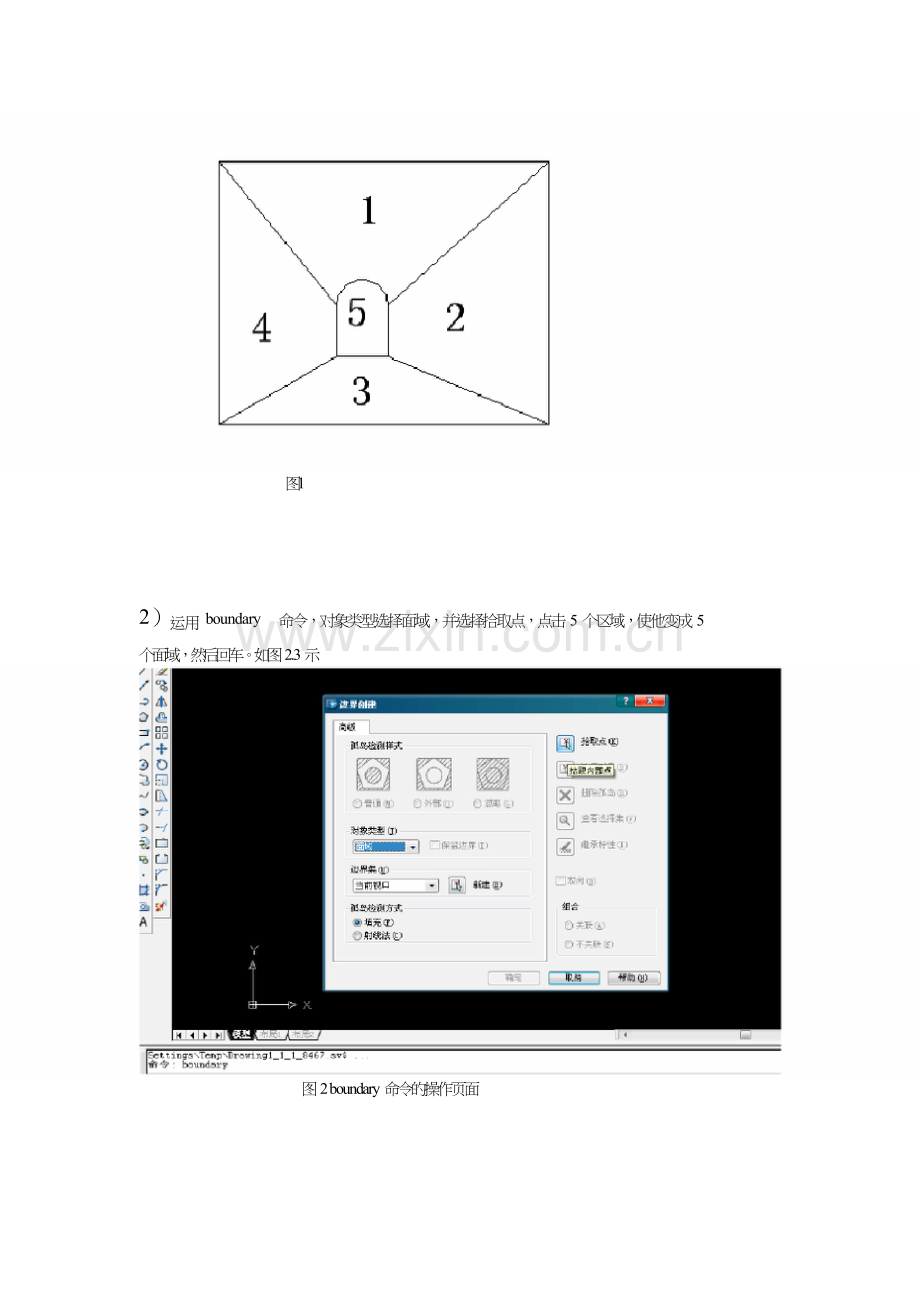

1）首先将此图划分为 5 个区域（每个区域由四条线组成） ，如图 1 所示

图1

2）运用 boundary


命令，对象类型选择面域，并选择拾取点，点击 5 个区域，使他变成 5

个面域，然后回车。如图 2.3 示

图 2 boundary 命令的操作页面

图 3 boundary 命令下产生的 5 个单元面域

3）选择文件菜单，将文件输出成 SAT 文件类型并进行保存

图 4 文件输出，将文件保存成 sat 格式

4）打开 ansys 软件

在 ansys 软件中将保存的 sat 文件打开，过程如图 5.6 所示
