Proliant 服务器开机信息
Proliant 服务器开机自检时，大部分的快捷键都是相同的 F8 键，在不同时刻按 F8 键会进入不同的设备配置界面，下面以最常见的 DL380G3 服务器来做简单的说明，开机时会出现的快捷键，其他 3 系列， 5 系列的服务器开机界面大同小异。

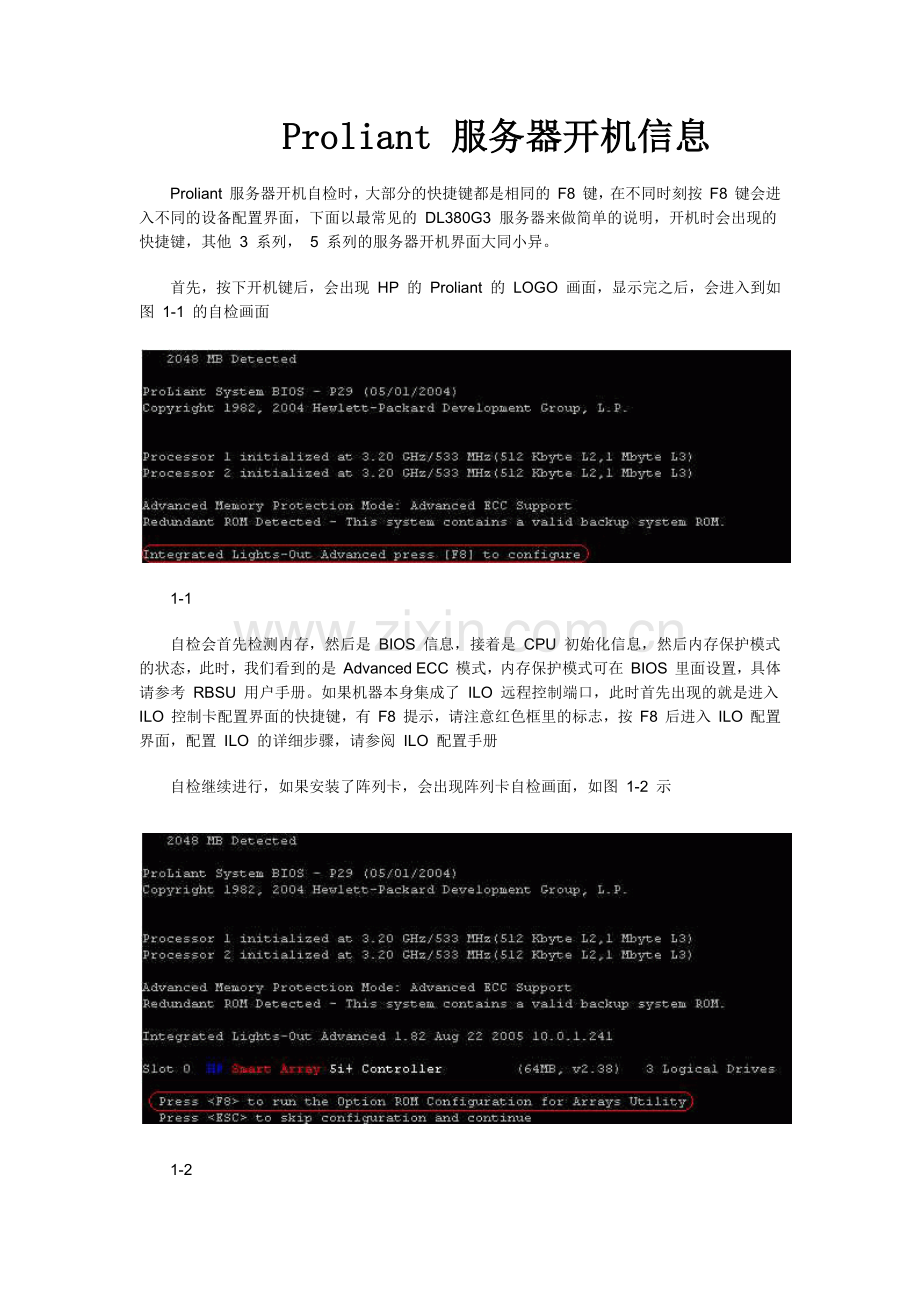

首先，按下开机键后，会出现 HP 的 Proliant 的 LOGO 画面，显示完之后，会进入到如图 1-1 的自检画面

1-1
自检会首先检测内存，然后是 BIOS 信息，接着是 CPU 初始化信息，然后内存保护模式的状态，此时，我们看到的是 Advanced ECC 模式，内存保护模式可在 BIOS 里面设置，具体请参考 RBSU 用户手册。如果机器本身集成了 ILO 远程控制端口，此时首先出现的就是进入 ILO 控制卡配置界面的快捷键，有 F8 提示，请注意红色框里的标志，按 F8 后进入 ILO 配置界面，配置 ILO 的详细步骤，请参阅 ILO 配置手册
自检继续进行，如果安装了阵列卡，会出现阵列卡自检画面，如图 1-2 示

1-2

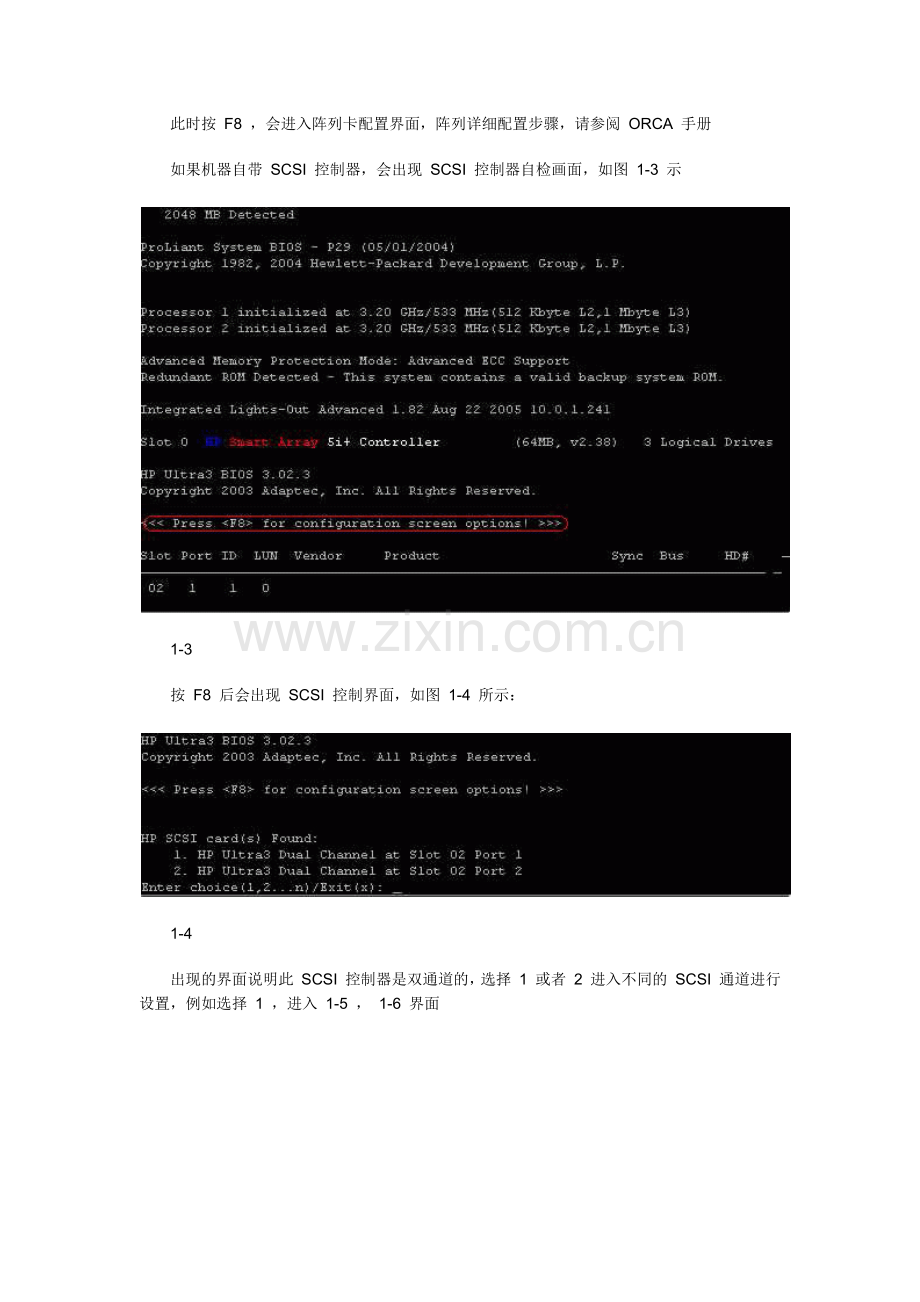

此时按 F8 ，会进入阵列卡配置界面，阵列详细配置步骤，请参阅 ORCA 手册
如果机器自带 SCSI 控制器，会出现 SCSI 控制器自检画面，如图 1-3 示

1-3
按 F8 后会出现 SCSI 控制界面，如图 1-4 所示：

1-4
出现的界面说明此 SCSI 控制器是双通道的，选择 1 或者 2 进入不同的 SCSI 通道进行设置，例如选择 1 ，进入 1-5 ， 1-6 界面

1-5

1-6
选项 1 主要是进行 SCSI ID 的设置，默认情况下都不需设置， SCSI 控制器的 ID 默认设置为 7 ，除非 SCSI 通道上接的设备出现了冲突，需要修改 SCSI ID 来避免冲突，选 1 进入后的界面如 1-7 示

1-7
选择 y 回车后出现 1-8 界面

1-8
输入 SCSI Card ID ， 1-9

1-9

1-10
如果在 1-6 界面时选择 2 ，会对 SCSI 通道上的磁带机进行 OBDR 启动，如 1-11 ， 1-12 所示

1-11

1-12
因为没有对磁带机做 ODBR 设置，所以会出现 1-13 所示的错误提示

1-13
输入 x 退出，自检会继续，此时如 1-14 界面

1-14
此时，出现的 SCSI BIOS not installed 提示，这是正常的，通常会出现在 ML 系列的服务器加装阵列的状况下，因为硬盘此时是接在阵列卡上面的
接下来会出现网卡配置界面，此时会出现 CTRL+S 的提示，因只是配置网卡的 PXE （ Preboot Execution Environment ）来从网络启动，所以一般按照默认即可
自此，自检会暂时完毕，进入一个新界面，出现如图 1-15 所示界面

1-15
此时，画面上出现 F9 的提示，按 F9 进入 BIOS （ RBSU ）设置界面，如 1-16 所示

1-16
具体的 RBSU 设置步骤，请参阅 RBSU 用户手册
按 F10 后，进入系统维护界面，此工具是对系统进行简单的设置，进入后如 1-17 所示

1-17
选择第一项 Setup Utility 后会进入图 1-16 的设置界面
选择第二项 Diagnostic Utility 后进入 1-18 所示设置界面

1-18
选择 Memory Test 后会对内存做简单的测试， 1-19 ， 1-20

1-19

1-20
选择 CPU Test 后对 CPU 做简单检测

1-21
检测结果如 1-22

1-22
至此，自检完毕，然后自检结束， BIOS 将控制权交给操作系统来引导服务器
