湘 潭 市 建 筑 学 校
闭 路 电 视 监 控 系 统

设

计

方

案

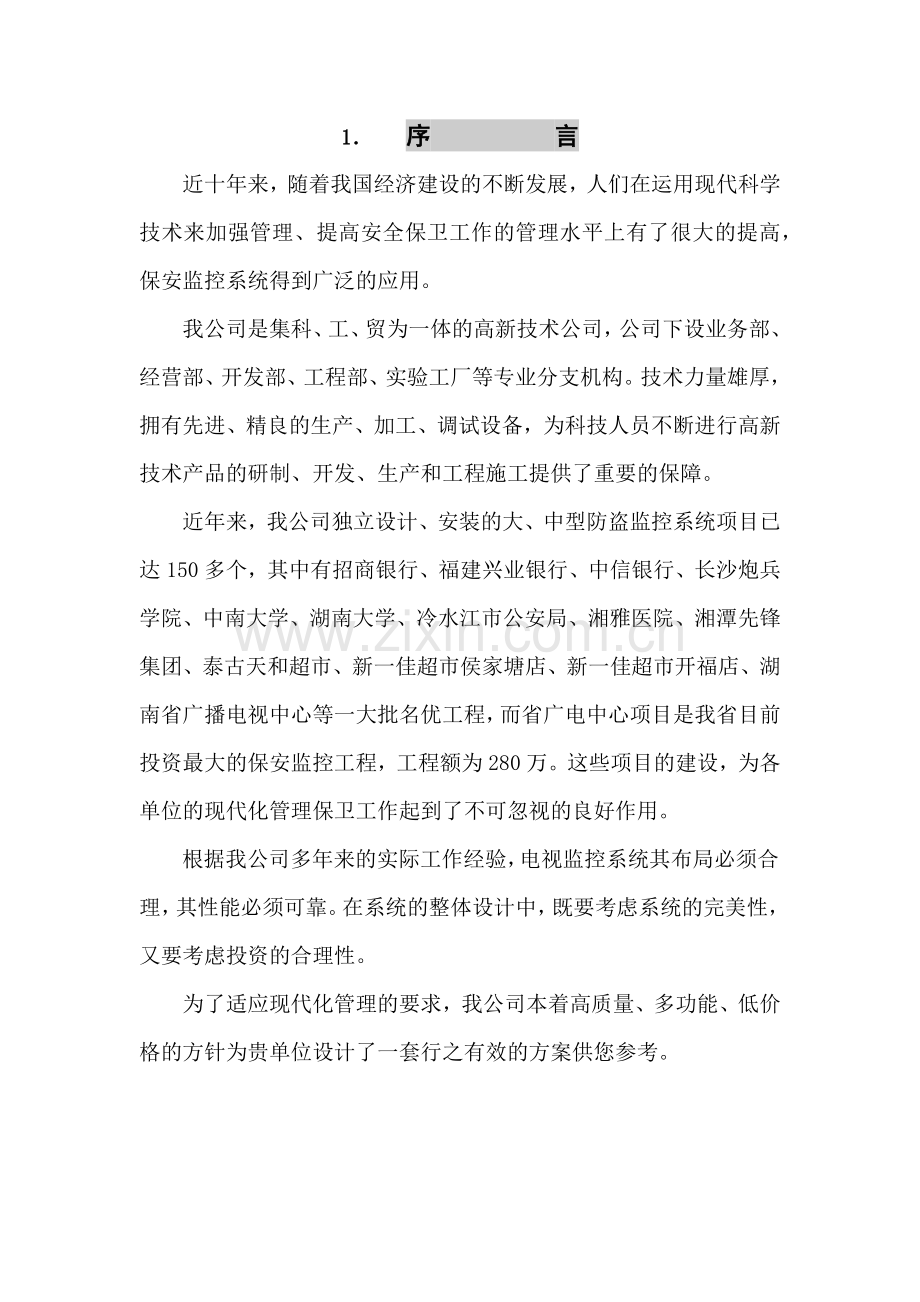

1． 序 言
近十年来，随着我国经济建设的不断发展，人们在运用现代科学技术来加强管理、提高安全保卫工作的管理水平上有了很大的提高，保安监控系统得到广泛的应用。
我公司是集科、工、贸为一体的高新技术公司，公司下设业务部、经营部、开发部、工程部、实验工厂等专业分支机构。技术力量雄厚，拥有先进、精良的生产、加工、调试设备，为科技人员不断进行高新技术产品的研制、开发、生产和工程施工提供了重要的保障。
近年来，我公司独立设计、安装的大、中型防盗监控系统项目已达150多个，其中有招商银行、福建兴业银行、中信银行、长沙炮兵学院、中南大学、湖南大学、冷水江市公安局、湘雅医院、湘潭先锋集团、泰古天和超市、新一佳超市侯家塘店、新一佳超市开福店、湖南省广播电视中心等一大批名优工程，而省广电中心项目是我省目前投资最大的保安监控工程，工程额为280万。这些项目的建设，为各单位的现代化管理保卫工作起到了不可忽视的良好作用。
根据我公司多年来的实际工作经验，电视监控系统其布局必须合理，其性能必须可靠。在系统的整体设计中，既要考虑系统的完美性，又要考虑投资的合理性。
为了适应现代化管理的要求，我公司本着高质量、多功能、低价格的方针为贵单位设计了一套行之有效的方案供您参考。

一、系统需求与分析
随着国民经济的不断发展，特别是加入WTO以后，如何提高经济效益，增强自身的竞争力是目前各类企业面临的最大问题，不断挖掘市场潜力、加大技术投入很大程度上依赖于管理的有效性。在管理上，除了一些传统的管理方法以外，还需要一些技术上的手段来支持来完善，运用最新科技成果实现的智能型视频保安监控及视频管理系统的推出为有效的加强管理、安全防范提供了有力的技术支持。严密、可靠的保安和安防报警系统，既确保办公业务工作严密有序进行、工作人员和楼宇自身的安全，又能尽力避免犯罪活动和灾难性事故的发生，减少损失。作为一种重要的辅助管理手段，将全面提高公司、厂区内的治安综合防范能力。
传统的保安方式因为工厂、公司、学校区域范围较广，保安人员管理难免会存在着盲区和漏洞，盗窃现象不能从根本上杜绝。同时夜间防火、安全隐患更加难以发现，有些犯罪分子，铤而走险，给单位造成重大财产损失或人员伤亡，如果增加保安人员又会提升人力成本，减少了单位利润。
闭路电视监控系统（CCTV）是应用光纤、同轴电缆、微波在其闭合的环路内传输电视信号，并从摄像到图像显示构成独立完整的电视系统。它能实时、形象、真实地反映被监控对象，不但极大地延长了人眼的观察距离，而且扩大了人眼的机能，它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发生的一切情况，并通过录像记录下来。
利用闭路电视监控系统，可以保护人身安全，节省时间和费用，提高效率，实现实时指挥和调度，处理和保存信息。因此，进入90年代以后闭路电视监控系统已被日益广泛的应用于公安、金融、工矿、交通、医疗卫生、学校、商业、军事、旅游饭店、重要物资仓库及安全保卫等领域，已成为现代化管理标志之一

二、设计原则
*技术先进、功能强大——用最新科学技术，提供先进实用的各种功能，以保证近年内整个系统保持先进、不落伍，并有助于提高本单位形象。
*画面清晰、方便可靠——要求较高清晰度的画面、声音，整个系统应操作方便，稳定可靠。
*注重形象、发挥作用——系统应提高单位的形象，体现实力，并能其工作中发挥实实在在的作用。
*投资合理、避免浪费——系统在设计和设备选型时，将考虑整个系统的综合价格性能比，应从需要出发，做到投资合理，避免浪费，不选用价高且无多大实际作用的花架子设备。

三、三森监控系统主要功能介绍
■本系统集监视、切换、画面分割、录像、回放、控制、远程传输等多种功能于一体。
■系统可通过相关途径（如摄像机位置、时间段等）对历史资料进行查询，多种查询方式，可即时查到时、分、秒。
■系统可设置多种录像方式，可实现移动检测录像，该方式非常适合保安监控，有人在摄像机前走动时录像，无人时不录像。
■本系统为全数字化系统，系统总资源400帧/秒。单路最大可达25帧/秒。
■系统可用于保安监控、工作现场监控、工作调度监控、劳动纪律监控。如用于工作现场监控时，管理者可不用去监控室、更不用去现场，在自己的办公室就可以看到所有摄像机的图像，听到所有工作现场的声音，如当时没时间看，事后还可以调看历史记录。

四、三森监控系统性能
该系统具备超大容量数字录影功能，最长录影时间可以达15-30天；操作简单，无须培训即可操作；系统稳定可靠，保证长时间工作的稳定性；400线以上分辨率保证现场画面清晰、逼真；而其结构简单、安装方便的特点使设备造价大幅度降低，突破监控系统民用化瓶颈，是一套安全、经济的安保设备；专业施工和技术服务为客户解决后顾之忧。
设计依据
GA/T75-94《安全防范工程程序与要求》
GB 10408.1-89《入侵探测器通用技术条件》
GB 12663-90《防盗报警控制器通用技术条件》
GA/T70-94《安全防范工程费用预算编制办法》
GB/T74-94《安全防范系统通用图形符号》
GB 50198-94《民用闭路监控电视系统工程技术规范》
系统指标
◆ 图像水平清晰度：黑白≥420线；彩色≥420线
◆ 图像画面的灰度大于等于8级；
◆ 系统的各路视频信号，在监视器输入端的电平值为 1Vp-p±3dBVBS；
◆ 系统在低照度使用时，监视画面达到可用图像，其系统 信噪比不低于25dB；
◆ 系统图像质量的随机信噪比大于等于38dB；
◆ 图像质量按五级图像质量标准评定，图像质量不低于四级。
◆ 系统接地电阻小于或等于1欧姆；
◆ 系统其它各项性能指标均以国家标准为准。

五、主要设备介绍
本系统采用全数字化监控技术,能在一台数字主机上实现视频
画面切换、分割、同时录相等多种功能，系统查询、回放极其方便，可以精确到时、分、秒，数字主机采用先进的混合数字算法，可大量压缩存储空间。
DVR计算机数字视频监控系统完全改变了传统模拟监控系统的记录方式，是当今世界视频监控领域的最高技术，将监控所涉及的画面处理、智能化数字录像等内容有机结合成一个统一的整体，您可以同时录像、回放及备份CCTV里所有摄像机图像，是当今商业、工业以及其他环境下最理想、最安全、最高效的监控系统。

1、系统特点：
◆ 数字硬盘录像
捕获的影像可以以数字形式存储在计算机的硬盘上。
◆ 对记录的图像可任意检索
可根据记录时间、摄像机编号、报警进行检索及回放记录的影像，
可通过PC打印机输出图像。
◆ 数字多画面
可同时监视和记录1-8个动态画面。
◆ 外设
同时可以连接多路视频、传感器报警及开关量。
◆ 动态存储
可自动长时间存储现场图像，自动删除过期图像。
◆ 多种保存方法
长期资料可以用DVD、DAT或其他存储介质保存。
2、 系统技术参数：
压缩资料格式：MJPEG/MPEG1/MPEG4
图像尺寸：NTSC：320*240 ， 640*240
PAL：384*288 ， 768*288
视频压缩比例：从3：1至200：1
数字压缩方式；Y：U：V 4：2：2
显示颜色数量；全彩色
频记录方式；利用无终止缓冲器进行无终止循环记录
输入数量：1-8路，
视频格式：NTSG/PAL
交流电；210—240 50HZ 100—120V 60HZ
功率：300W
工作环境
温度：-30℃—50℃
湿度：10%—90%
周转噪声：＜50bB ASPb
六、工程质量保证体系
监控、报警、安防等弱电系统的实施是一项复杂的系统集成工程，要求建立一个专门的组织机构来实施具体的工程项目。我公司组织建立一支由项目经理总负责，20余人组成的专业队伍，共分为四个小组，每个小组指定一名具有丰富经验的专业工程师或高级程师、经济师负责领导、协调、指导施工作业。组织机构如图示：

长沙三森科技公司工程管理流程图

选、配合适
定进

规

关

有

按

向准用户介
工程现
工程信
的系统设备
行系统设计
绍三森公司
场勘察
息收集
绘制系统图、分布图
按有关文件编
主管工程
向准用户送交设计
写工程方案

师审核
方案及工程预算

及工程预算的咨询
接受准用户对系统方案
根据主管部门和用户的意见

把主管部门
准用户接受方案及预
修改系统方案及工程预算

意见交用户
算送交主管部门审批
算

预
修改未通过的系统方案及工程

案及

方

统

系

的

审

复

过

与准用户商洽工程
批

审

门

管部

主
户

用

准

交

送

算

预

程

工
款

条

同

合
根据合同工期安排
按工程合同组
工程合同
,
达成协议
不合格
检验
不合格
检验
施工队进场施工
织安装材料
收取定金
,
签约生效
安装
管线
质检
专职
合格
检验
安装
设备
检

质

进行设备连接
专业工程师

检验
不合格
不合格
方面验收
组织各
毕自检合格
系统调试完
进行系统调试
专业工程师

合格
检验
质检
专职员
正常情况每
合格
联验
小时内
24
知后
非正常情况通
款

工程
收取
保修单
系统运行
签发一年
月巡检一次
修合同
并商洽维
收保修费
保修期满
未达成维修合同
并按合同执行
达成维修合同
联验

七、工程实施计划
我公司有丰富的设计、安装大型、中型监控、安防系统工程的经验，不仅在设计上和产品选型上都有高度的专业能力，在系统的支持服务和管理优化方面更具特色。
下面，我们列出工程实施计划：
1. 网络详细设计工作
在合同签订后三天内，我公司工程部将派出技术人员到实地调研，与贵单位相关技术人员一道，完成现场勘查、线路铺设方案设计、培训计划、设备安装条件等，为线路施工、设备安装作好准备。合同签订后10天内，组织完成线路施工工作。
2. 设备安装调试
设备到货后，我公司派出工程部工程技术人员完成设备安装，连接，参数配置，调试，性能优化，并帮助用户掌握所需的各项技术。
3. 试运行
在设备安装调试完成后，整个系统投入试运行。
4. 工程验收
在试运行正常交付使用后，我公司派出工程技术人员和商务人员提交测试和验收文档，与贵单位相关负责人一道，进行工程验收，最后给出验收报告。

5. 售后服务
在工程验收后，项目进入售后服务阶段，我公司技术部技术人员将对用户提出的技术支持要求给予及时的响应，进行技术咨询和故障解决，对设备问题给予维修。

八、工程质量保证体系
1.长沙三森科技发展有限公司是经湖南省公安厅技防办审查、考核、批准持有湖南省社会公共安全技术防范工程设计、施工、维修、风险资格的专业公司。
2． 本公司在多年从事技防工作中，总结出一套技防人防相结合的行之有效的经验。对技防设备、器材的种类、型号、结构、技术性能、使用、维护极精通，具有对工程进行全面、合理、科学的设计和创优质工程的能力。
3． 工程终身维护，免费保修一年。一年内除人为及不可抗拒自然灾害损坏外，设备、器材出现质量问题，免费保修。
4． 有故障随叫随到，工程交付使用后，本公司每年度巡检一次。
5.免费对所有操作人员进行技术培训和传授日常维护保养知识。

附：视像通技术参数
监控系统设计方案
摄像机
产品型号：YC-34PSC
   全金属外壳，防水防尘防暴，外观精致 ，壁装。数字处理传感器，超高灵敏度，DC／VIDEO光圈，背光补偿。15颗红外灯，功率5w ，20米红外有效距离，自动白平衡，3.6/6.8mm镜头可选适合不同距离的监控。

CCD：    SONY  1／4
解析度：   420 TV lines
电视制式： PAL/NTSC
最低照度： 0.11 lux
信噪比：   Min.48db
视频输出： Composite 1(Vp-p) 75欧／BNC
伽玛特性： 0.45

产品型号：16 路 工 控 式 硬 盘 录 像 机
型号：ZT   5004路

性能指标视频压缩：各通道图像可同时压缩、录像和预览。采用H.264 硬压缩方式，视音频压缩完全在板卡上完成。与MPEG1产品相比，其资源占用率减少70%，大大提高了系统稳定性。本系统最高可支持36路视音频信号同时采集；
音频采集：与视频画面等量对应的多通道音频同时采集。视音频完全同步；
循环录像：支持多硬盘自动盘满循环录像。若用户禁用或拆除某一物理磁盘，在系统中的反映只是忽略该磁盘上录像数据，而决不会导致系统崩溃；
录像效果调整：在预设录像质量的前提下，依据信号复杂程度，其录像文件在30M~220M/小时之间，在监控画面变化不大的情况下，文件尺寸大约80M/小时左右，可根据需要调整录像效果和预览效果。
录像回放：可以随机检索录像文件、报警文件、报警预录像文件、预览抓帧文件和回放抓帧文件。支持回放中的快放、慢放、放大、缩小、变速、抓帧、数帧等；支持多路回放。录像文件具备128位编码电子水印功能。
报警联动：支持报警并触发录像，可以是外部(报警探头)探测信号报警或(软件侦测)图像移动报警；
报警区域设置：移动侦测可支持多画面侦测。报警区域越多，系统资源开销越大。
报警灵敏度控制：支持报警灵敏度的调整；
报警地图定位指示：支持报警触发后的电子地图定位显示；
报警预录像：支持报警触发前1-120秒钟的预先录像处理；
预约录像：支持按照预先设定的无人值守工作时间表进行自动工作。时间精确度为秒。时间误差<1秒；
云台控制：支持本地或远程对云台镜头的控制，包括8方位调节镜头、调光圈、调焦距、调变倍、调雨刷、调自动等；
网络传输：1.  本系统提供强大的网络传输功能，可通过远程网络(局域网、广域网)实时传输录像音视频信号。依据不同同通信线路,其传输帧率可调。支持电话线传输，依据图像复杂程度，约6~8帧/秒；一般地，在连接带宽大于33.6kbps时，客户端可同时连接主机4通道。在扩展DDN256kbps线路上可传输25帧/秒全质量视音频信号，在ADSL上可传输两通道25帧/秒全质量视音频信号，网络延时在1秒以内；
2.  网络启动速度极快，从客户端用户手工操作申请接收视音频信号到客户端出现预览画面只需0.5秒；
3.  远程访问可以使用客户端软件也可使用IE直接与服务器主机相连，同时客户端软件本身又可以作为服务器为另外的客户端提供音视频信号。整个网络体系形如金字塔，可以一直级联下去。由于网络延时很小，所以网络端支持对主机进行云台操作；
4.  无论是主机服务器还是客户端服务器，每一通道皆可同时支持最多50个客户联接；
5.  客户端可同时监视最多16通道数据，但可以分组管理无限多的主机；
用户管理：支持按操作权限进行用户管理。可以方便地增、删、变更用户；

技术指标 视频
视频输入   16路 BNC（1V（p-p），75Ω）制    式   PAL/NTSC
显示方式   1、4、9、16、多画面分割
移动侦测   1－16路任意区域动态检测
音频输入   1－16路输入与视频同步录像、回放
录像
录像帧率   25帧/路/秒、帧数可调
录像容量   每小时占硬盘容量30-200M/路
录像方式   连续录像、动态录像、传感、定时录像
压缩方式   H.264硬压缩算法
回放方式   智能检索、快进/快退/快放/慢放功能/抓帧
硬盘容量   机内可接8个硬盘（可扩充至16个以上）
备份方式   IDE/SISC活动硬盘、CD-RW、网络存储、USB设备
报警
报警输入   1-16路输入
报警方式   视频移动报警、传感器输入报警
报警输出   支持多路报警输出
控制输出   RS-485方式控制云台、镜头、灯光、雨刷等
通讯接口
网  口   10/100Mbps Ethernet接口
串  口   用于连接解码器、报警控制器等系统设备
并  口   连接打印机
USB 口   前置USB口，用于备份录像资料，方便快捷
特别功能
系统恢复   引进美国最新D-Bsmart技术，实现“一键恢复功能”
系统备份   超级用户保留备份系统接口。
网络传输   最新支持广域网动态IP。支持单IP地址多端口独立。
自动运行   无需另加设备，实现定时自动开、关机
用户管理   可以针对普通用户，锁定WINDOWS 窗口键、CTRL+ALT+DEL键、使普通用户无法操作WINDOWS系统。

出厂规格
电 源    AC-220V-230V
湿 度    15%-80%
尺 寸    482(W)×177(H)×577(D)mm
重 量    22kg（标准配置）

视像通
  双绞线传输器采用非屏蔽双绞线（UTP：Unshilded TwistedPair）作为传输介质，将视频信号处理为一对幅度相等、极性相反的差分信号进行中长距离的视频传输。可使线缆分布电抗趋于零，有效的抑制共模信号。即使在强干扰环境下，双绞线也能传送极好的图像信息。

视像通LLT-201C
一路视频信号传输，无源
传输距离：彩色400米，黑白600米
视像通LLT-201C
一路视频信号传输，无源
传输距离：彩色400米，黑白600米
视像通LLT-301T/LLT-301R
一路视频信号传输，有源
传输距离：1800-3000米
视像通LLT-302T/LLT-302R
一路视频、两路音频、两路数据信号传输，有源
传输距离：1800-3000米
视像通LLT-401T/LLT-401R
四路视频信号传输，有源
传输距离：1800-3000米
视像通LLT-1610R
16路视频、两路音频、两路数据信号传输，有源
传输距离：1800-3000米

产品优势
 A：传输距离远、传输质量高。由于视像通采用了先进的处理技术，对视频信号幅度及不同频率的衰减进行放大和补偿，保持了原始图像的亮度、色彩。实现了中长距离视频信号的良好传输。
B：布线方便、线缆利用率高。如采用UTP-5线缆内有四对双绞线，传输一路监控视频信号只需一对双绞线，其余可以传输音频信号、控制信号、供电电源等。也可以传输4路的监控视频信号。提高了线缆利用率，减少工程造价20%-50%。
C：抗干扰能力强。视像通具有优异的抗干扰能力。信号之间不会互相干扰，即使在强干扰环境下，也能传送良好的图像信号。
D：可靠性高、使用方面.UTP线线缆更便于铺设。
E：具有抗浪涌，防雷击等防护功能，保护了摄像机和控制设备的安全使用。

产品特点
 Ø         解决中长距离（3000M以内）视频信号的传输
Ø         线性、色度、亮度调节
Ø         优异的抗干扰能力
Ø         内置瞬变保护
Ø         DC12V供电
Ø         提高接入DVR/图像处理器的图像清晰度，减少干扰噪声的影响
