昌平新城沙河组团西北部地区创新基地六号路道路工程

开槽专项施工方案

编制：

审批：

北京市市政三建设工程有限责任公司
2011年05月26日
第一节、工程概况

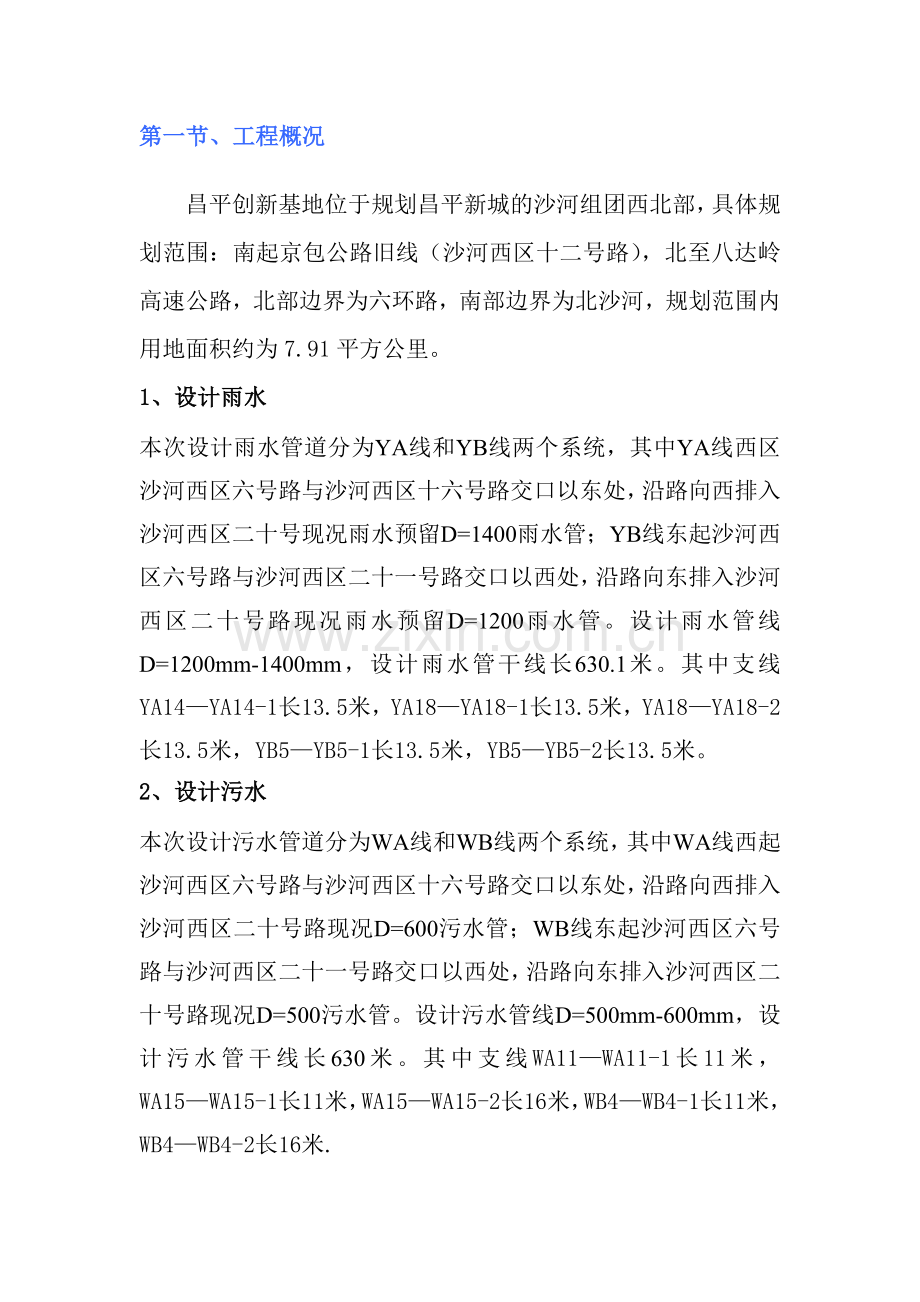

昌平创新基地位于规划昌平新城的沙河组团西北部，具体规划范围：南起京包公路旧线（沙河西区十二号路），北至八达岭高速公路，北部边界为六环路，南部边界为北沙河，规划范围内用地面积约为7.91平方公里。
1、设计雨水
本次设计雨水管道分为YA线和YB线两个系统，其中YA线西区沙河西区六号路与沙河西区十六号路交口以东处，沿路向西排入沙河西区二十号现况雨水预留D=1400雨水管；YB线东起沙河西区六号路与沙河西区二十一号路交口以西处，沿路向东排入沙河西区二十号路现况雨水预留D=1200雨水管。设计雨水管线D=1200mm-1400mm，设计雨水管干线长630.1米。其中支线YA14—YA14-1长13.5米，YA18—YA18-1长13.5米，YA18—YA18-2长13.5米，YB5—YB5-1长13.5米，YB5—YB5-2长13.5米。
2、设计污水
本次设计污水管道分为WA线和WB线两个系统，其中WA线西起沙河西区六号路与沙河西区十六号路交口以东处，沿路向西排入沙河西区二十号路现况D=600污水管；WB线东起沙河西区六号路与沙河西区二十一号路交口以西处，沿路向东排入沙河西区二十号路现况D=500污水管。设计污水管线D=500mm-600mm，设计污水管干线长630米。其中支线WA11—WA11-1长11米，WA15—WA15-1长11米，WA15—WA15-2长16米，WB4—WB4-1长11米，WB4—WB4-2长16米.
3、管线位置
雨水：位于道路永中；
污水：位于道路永中北2.5米。
第二节、施工测量
1、测量控制点复核及增设
1.1、在进场接桩后，立即组织测量人员对控制点进行复核，如符合要求请监理工程师复核合格后使用。
1.2、在控制点经监理工程师复核合格后,根据工程现场情况，进行控制点的加密，加密的控制点要进行保护，防止碰撞或破坏。
1.3、施工测量执行《工程测量规范》，在施工现场布设三级导线闭合控制网，四等水准高程控制网，导线点间距控制在200米左右，方法采用符合法。绘制测量放线成果上报监理工程师，桩点用水泥混凝土加固保护。
1.4、为保证测量精度，仪器测出的数据必须加改正值，重要部位的点位、高程测量必须做平差处理，角度取到0.1″，高程取到mm位，钢尺量距必须有三差改正，控制精度由高至低传递。减少误差消灭错误，测量工作从外业到内业必须做到步步有校核。
1.5、导线测量的主要技术要求：等级，二级；导线长度2400m；平均边长250m；测距中误差15 mm；测角中误差8″;方位角闭合差（16·）″（n为测站数）;导线全长相对闭合差1/10000。
1.6、水准观测的主要技术指标：等级，三等；水准仪DS3；视线长度75m；前后视距较差3 mm；前后视距累计差6 mm。三等水准采用变动仪器高度进行观测单面水准尺时，所测两次高差较差，应与黑面、红面所测高差之差要求相同。
1.7、测量执行标准：
（1）《城市测量规范》（CJJ8-99）
（2）《工程测量规范》（GB50026-93）
（3）当设计部门对工程主要结构，关键部位有特殊要求时，以设计规定为准。
第三节、沟槽开挖
1、验线
测量放线完毕后，自检合格后，邀请监理工程师验收，验收合格后，方可组织沟槽开挖。
2、施工准备
测量放线及验线完毕后，立即组织人员、机械到场，确保工程的顺利实施。
3、沟槽开挖
本工程开槽采取机械开槽，人工配合清理的方法进行。开槽过程中，槽底预留10cm由人工进行清槽，避免出现超挖、扰动基底等现象，影响工程的施工质量，施工过程中严格控制槽底高程、中心线每侧宽度及沟槽的放坡量，确保施工质量达到设计规范要求。
3.1、超挖
在开槽过程中，如出现超挖现象，根据现场实际情况，回填中砂或级配砂石，进行夯实处理，确保基底回填密实度达到设计规范要求，保证工程质量。
3.2、放坡
沟槽的坡度根据槽深、土质确定放坡坡度的大小，沟槽在3.0m以内、土体稳定的，坡度为1：0.33；沟槽在3.0m以上、土体稳定的，坡度为1：0.5。同时根据现场沟槽开挖土方土质情况，如土质稳定性较差，坡度将放大。
3.3、槽壁支护
在开槽施工中，局部沟槽较深的部位，必须进行槽壁支护处理，防止出现边坡土方坍塌现象，确保施工安全。
3.4、排水设施
为了保证现场排水畅通，防止沟槽长时间积水，在槽底的低处挖集水坑用水泵将水抽走；为了防止地面水排入沟槽内，提前在沟槽两侧各设50cm高的土埂挡水。
3.5、土方苫盖
开槽土方的存放，现场开挖的所有土方，堆放在距槽边1.5m以外；为降低扬尘污染，对现场堆放的土方进行苫盖，加强文明施工的管理。

第四节、施工安全
1、 开槽过程中，所有参施人员必须佩戴安全帽。
2、 施工人员严禁在槽底蹲坐、聊天，防止出现土方坍塌伤人事故。
3、 进入现场严禁打闹、吸烟，严禁酒后作业。
4、 使用工具过程中，应轻拿轻放，不得乱扔，严禁相互抛扔。
5、 在施工过程中，注意高空坠落物，避免砸伤。
6、 沟槽开挖时必须设专人指挥，遇到地下管线或不明物时，应立即停止作业并及时通知现场负责人，采取必要的保护措施。
7、 集体作业时，应相互配合，相互提醒，避免发生不必要的伤害。
8、 沟槽开挖完毕后，必须在距沟槽上口两侧1.5米以外搭设防护栏，防止人员发生坠落事故。
9、 深槽作业人员进入槽底作业时，走规定的通道或梯子，严禁乱走乱跳，防止出现人身伤亡事故。
第五节、质量标准
1、主控项目
（1）原状土地基不得扰动、受水浸泡或受冻；
检查方法：观察，检查施工记录。
（2）地基承载力应满足设计要求；
检查方法：观察，检查地基承载力试验报告。
（3）进行地基处理时，压实度、厚度满足设计要求；
检查方法：按设计或规定要求进行检查，检查检测记录、试验报告。
2、一般项目
序号
项目
允许偏差（mm）
检验频率
检验方法
范围
点数
1
槽底高程
0 -20
两井之间
3
用水准仪测量
2
槽底中心线每侧宽
不小于规定
两井之间
6
挂中心线用钢尺量测
每侧计3点
3
沟槽边坡
不陡于规定
两井之间
6
用坡度尺量测
每侧计3点

第六节、沟槽开挖断面图（见附图）
