尉氏基坑支护专项施工方案(修)20170801.docx

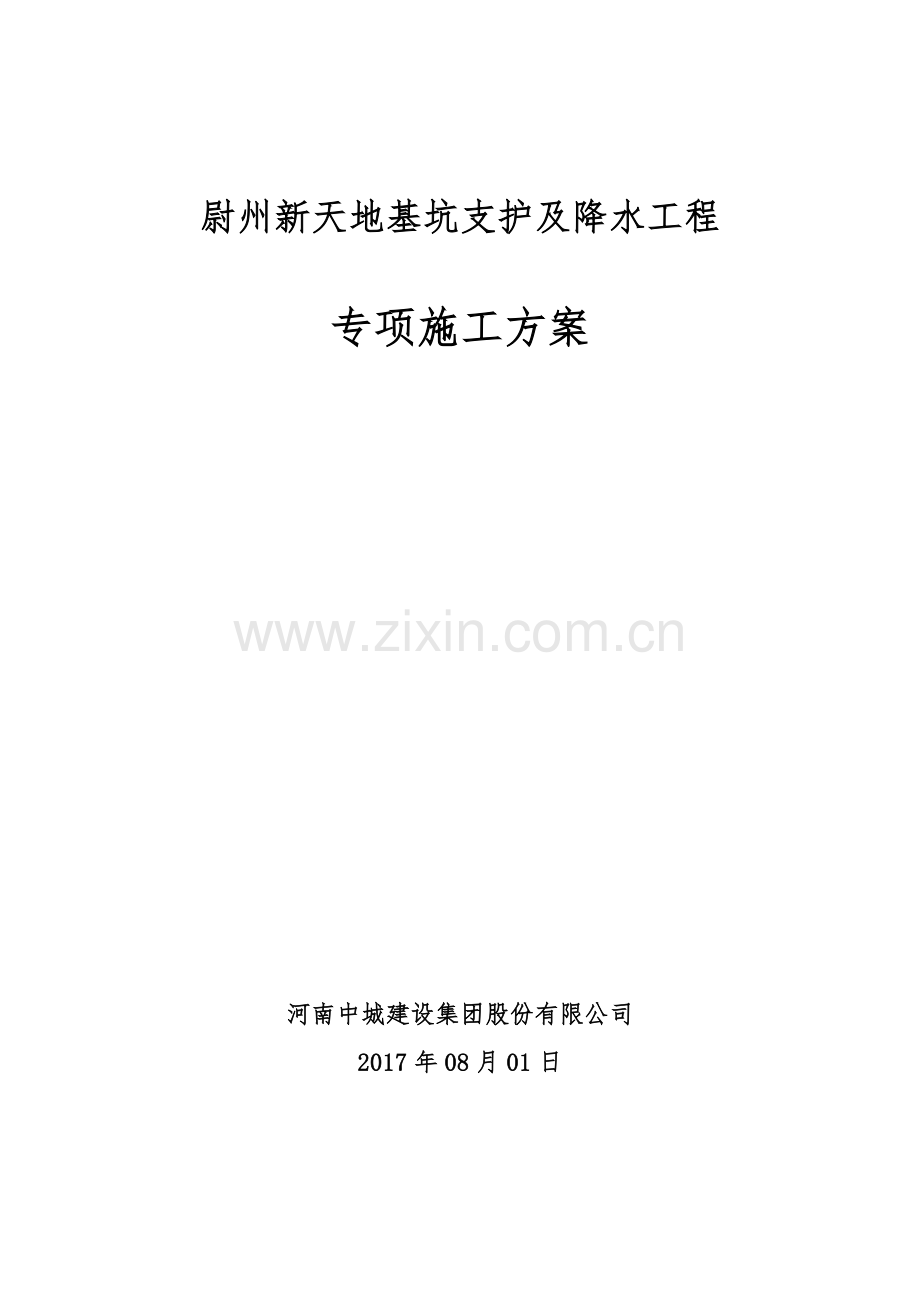

尉州新天地基坑支护及降水工程

专项施工方案

河南中城建设集团股份有限公司
2017年08月01日

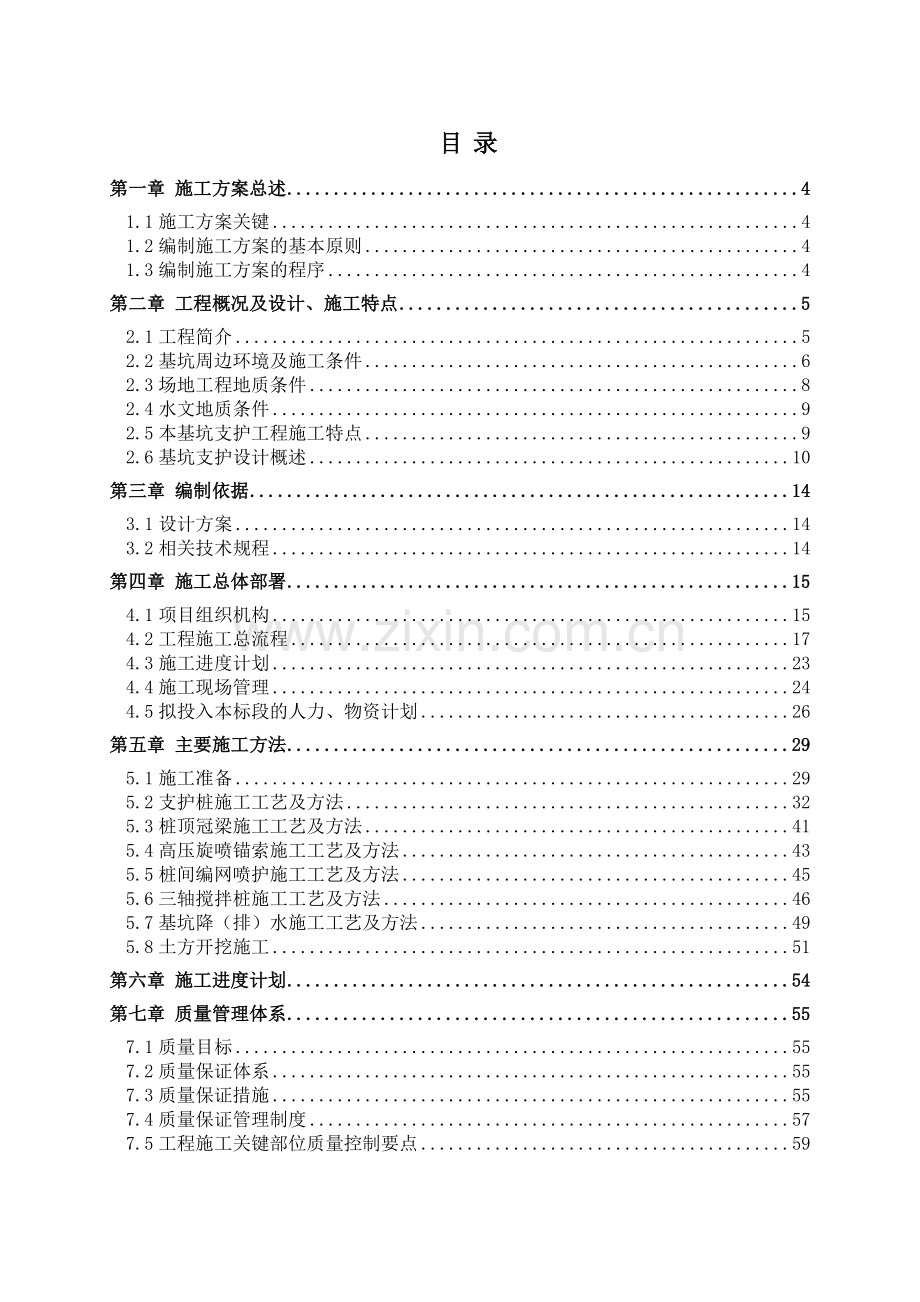

目 录
第一章 施工方案总述 4
1.1施工方案关键 4
1.2编制施工方案的基本原则 4
1.3编制施工方案的程序 4
第二章 工程概况及设计、施工特点 5
2.1工程简介 5
2.2基坑周边环境及施工条件 6
2.3场地工程地质条件 8
2.4水文地质条件 9
2.5本基坑支护工程施工特点 9
2.6基坑支护设计概述 10
第三章 编制依据 14
3.1设计方案 14
3.2相关技术规程 14
第四章 施工总体部署 15
4.1项目组织机构 15
4.2工程施工总流程 17
4.3施工进度计划 23
4.4施工现场管理 24
4.5拟投入本标段的人力、物资计划 26
第五章 主要施工方法 29
5.1施工准备 29
5.2支护桩施工工艺及方法 32
5.3桩顶冠梁施工工艺及方法 41
5.4高压旋喷锚索施工工艺及方法 43
5.5桩间编网喷护施工工艺及方法 45
5.6三轴搅拌桩施工工艺及方法 46
5.7基坑降（排）水施工工艺及方法 49
5.8土方开挖施工 51
第六章 施工进度计划 54
第七章 质量管理体系 55
7.1质量目标 55
7.2质量保证体系 55
7.3质量保证措施 55
7.4质量保证管理制度 57
7.5工程施工关键部位质量控制要点 59
第八章 确保工期的技术组织措施 65
8.1确保工期的组织措施 65
8.2确保工期的技术保证措施 66
8.3确保节假日不停工措施 66
第九章 安全管理体系与措施 67
9.1安全管理目标 67
9.2安全保证体系 67
9.3施工安全组织措施 70
9.4现场施工安全管理 71
9.5安全用电管理措施 72
9.6消防保证措施 73
第十章 文明施工、环境保护管理体系与措施 75
10.1环境保护的组织措施 75
10.2文明施工管理办法及技术措施 75
10.3减少扰民及环境保护措施 75
10.4扬尘治理措施 78
第十一章 资源配备计划 80
11.1机械设备和仪器配置计划 80
11.2物资材料计划 81
11.3人员配备计划 81
11.4劳动力安排保证措施 82
第十二章 雨期施工措施 83
12.1雨期施工质量保证措施 83
12.2雨期施工安全保证措施 83
12.3雨后检查工作 84
第十三章 危险源的控制及应急措施 85
13.1危险源分析及预防措施 85
13.2从源头上进行防控 86
13.3加强现场巡视检查和基坑监测进行预防 87
13.4出现突发情况的应急措施 88
第十四章 基坑事故应急预案 90
14.1应急组织措施 90
14.2事故现场处置 90
14.3事故调查 92
第十五章 现场临电方案 93
15.1通用规定 93
15.2电箱（配电箱、开关箱）使用 94
15.3支线架设 94
15.4现场照明 95
15.5接地接零 95
15.6安全用电管理措施 95
第十六章 施工平面布置图 97
第十七章 基坑监测 99
17.1监测的目的 99
17.2 监测内容 99
17.3监测点的布设 99
17.4监控指标 100
17.5主要监测方法及技术要求 101
17.6监测频率 101
17.7第三方监测 101
17.8基坑巡视 101

第一章 施工方案总述
1.1施工方案关键
1、定义
从工程的全局出发。按照客观的施工规律和当时、当地的具体条件，统筹考虑施工活动合作的人力、资金、材料、机械和施工方法这五个主要因素后，对整个工程的施工进度和资源消耗等作出的科学而合理的安排。
2、关键
依客观条件选择经济合理的施工工艺、施工方案确保工程保质保量保工期完成。
1.2编制施工方案的基本原则
1、严格执行基建程序和施工程序。
2、科学地安排施工顺序。
3、采用先进的施工技术和设备。
4、应用科学的计划方法制定最合理的施工组织方案。
5、落实季节性施工的措施，确保连续施工。
6、确保工程质量和施工安全。
7、节约费用，降低工程成本。
1.3编制施工方案的程序
1、分析资料，选择施工工艺。
2、编制工程进度图。
3、计算人工、材料、机械需要量，制定供应计划。
4、临时工程，供水、供电计划。
5、工地运输组织。
6、布置施工平面图。
7、编制技术措施计划与计算技术经济指标。
8、编写说明书。

第二章 工程概况及设计、施工特点
2.1工程简介
工程名称：尉州新天地基坑支护及降水工程。
建设地点：拟建项目位于开封市尉氏县，人民路与城墙南路交叉口东北角。
建设单位：尉氏县金财投资发展有限公司。
勘察单位：河南省有色工程勘察有限公司。
设计单位：苏州市城市建筑研究院有限责任公司。
施工单位：河南中城建设集团股份有限公司。

结构概况：(1)主体建筑：本项目包括4幢24层住宅楼、2幢30层住宅楼、4层综合商业楼和2层的全地下车库。
(2)地下设置：设2层地下室。
(3)基础型式：根据建筑结构设计资料，4幢24层的住宅楼采用CFG桩，2幢30层的住宅楼采用的是钻孔灌注桩。
(4)基坑规模：基坑面积约22100.0m2，周长约550m。
(5)开挖深度：本工程结构 0.000=+62.825（85高程），地块自然地面平均相对标高为-1.350m。
综合商业楼底板顶相对标高为-9.850m，底板厚度1000mm，住宅楼和大地库的底板顶标高均为-8.600m，2#楼和5#楼的底板厚度为1700mm，1#、3#、4#及6#楼的底板厚度为1400mm，大地库的底板厚为600mm。考虑到垫层厚度为100mm，基坑的开挖深度为9.60m、9.05m、8.75m及7.95m，局部坑中坑位置的落深为2.6m和2.0m。
2.2基坑周边环境及施工条件
项目位于开封市开封市尉氏县，人民路与城墙南路交叉口东北角。
(1)基坑东侧：基坑东侧贴近红线，红线外为一个乡道，路旁分布多个民宅。

图一 基坑东侧
(2)基坑南侧：基坑南侧设有项目部，坑边距离红线6m左右，红线外为人民路。

图二 基坑南侧
(3)基坑西侧：基坑西侧距离用地红线5m，红线外为城墙南路。

图三 基坑西侧
(4)基坑北侧：基坑北侧贴近用地红线，红线外为新村东路，路北侧分布有多个民宅。

图四 基坑北侧

2.3场地工程地质条件
将本场区勘察深度范围内揭露的地基土层如下：
第(1)层：粉质粘土（Q43（al+pl））：
黄褐色，局部色杂。稍湿-湿，该层以可塑的粉质粘土为主，韧性中等，干强度高，稍光滑。层间中下部表现为稍密-中密的粉土。地表0.3-1.0m范围内为杂填土，见旧房老基础和拆旧房产生的砖瓦碎块，局部有生活垃圾。
第(2)层：粉土（Q43（al+pl））：
黄褐色-灰褐色，稍湿-湿，稍密，摇振反应中等，无光泽反应，干强度低，韧性低。局部地段表现粘粒含量较高。
第(3)层：粉质粘土（Q43（al+pl））：
灰褐色-黄褐色，湿，该层以可塑的粉质粘土为主，韧性中等，干强度高，稍光滑。局部地段夹稍密-中密的粉土薄层或透镜体。
第(4)层：细砂（Q42（al+pl））：
黄褐色，密实，饱和。砂质纯净，成份以石英、长石为主，颗粒级配一般，含铁锰质、云母片，偶见蜗牛屑、小姜石。层顶局部表现为密实的粉砂，层中部夹有密实的中砂。
第(5)层：粉土（Q41（al+pl））：
黄褐色-青褐色，湿，该层以中密-密实的粉土为主，砂质含量高，摇振反应迅速，干强度低，韧性低，无光泽反应。层间夹有中密-密实的粉砂薄层或透镜体，见细粒小姜石。
第(6)层：粉质黏土（Q41（al+pl））：
黄褐色-青褐色，该层以可塑的粉质粘土为主，局部呈硬塑状，韧性中等，干强度高，切面稍光滑。层间夹有中密-密实的粉土薄层或透镜体，见细粒小姜石。
第(7)层：粉土（Q41（al+pl））：
褐黄色，湿，该层以中密-密实的粉土为主，局部粘粒含量高，摇振反应中等，干强度低，韧性低，无光泽反应。见细粒小姜石。
第(8)层：粉质黏土（Q41（al+pl））：
褐黄色，该层以可塑的粉质粘土为主，局部呈硬塑状，韧性中等，干强度高，切面稍光滑。层间夹有中密-密实的粉土薄层或透镜体，见细粒小姜石。
第(9)层：粉土（Q41（al+pl））：
褐黄色-青褐色，湿，该层以中密-密实的粉土为主，局部粘粒含量高，摇振反应中等，干强度低，韧性低，无光泽反应。见细粒小姜石。层间局部地段夹可塑-硬塑的粉质粘土薄层或透镜体。
第(10)层：粉土（Q41（al+pl））：
青褐色-褐黄色，湿，该层以密实的粉土为主，局部粘粒含量高，摇振反应中等，干强度低，韧性低，无光泽反应。见细粒小姜石。层间局部地段夹可塑-硬塑的粉质粘土薄层或透镜体。埋深46.0m处夹厚度0.3m-1.0m密实的粉（细）砂，主要成份为石英和长石。
第(11)层：粉质黏土（Q41（al+pl））：
褐黄色，该层以可塑-硬塑的粉质粘土为主，韧性中等，干强度高，切面稍光滑。层间夹有密实的粉土薄层2或透镜体，见细粒小姜石。
该层在勘探深度内未揭穿。
2.4水文地质条件
根据含水层的埋藏条件和水理特征，场地内勘探深度范围内地下水类型为潜水。主要赋存在约5.00m深度以下的粉土、粉质粘土和砂土层中，粉土、粉质粘土为弱透水层，砂土层为强透水层。
勘测间实测稳定水位埋深为3.50～4.80m(相对于高程引入点，2015.6.20测和2016.8.10测)，一般水位年变幅1.0～3.0m左右。根据附近场地近年来水位观测资料，本场地近3～5年最高水位埋深为2.0m，历史最高水位埋深约为1.0m。
2.5本基坑支护工程施工特点
2.5.1周边环境条件较复杂
场地较为紧张，如何根据场地条件选择既经济、安全又便于施工的方案成为本工程所面临的一个主要问题。
2.5.2基坑开挖面积大且开挖深度深
本基坑工程呈不规则的矩形，开挖面积大，约为22100.0m2，本工程为地下2层，基坑开挖深度为7.95~9.6m。
2.5.3土体透水性较强
场地内主要土层类型为粉质粘土、粉土及细砂，细砂层分布较厚，为强透水层，而整个场地内基坑开挖后基底均位于位于强透水层细砂中。
2.6基坑支护设计概述
2.6.1支护结构汇总
本工程基坑面积大、基坑周长约550m，开挖深度较深，基坑距离周边道路距离较近，地基土透水性较强，整个开挖边线都设置长23m的三轴搅拌桩止水帷幕，不同埋深处采用的支护参数如下：

（1）1-1剖面挖深9.6m，采用20.5m的钻孔灌注桩（φ850@1050）+25m三道锚索（3~4φ15.2）

（2）2-2剖面是因考虑到长边效应而设置的，是在1-1剖面的基础上加长了下面两道锚索的长度，变为28m。

（3）3-3剖面挖深挖深9.05/8.75m，采用18.5m的钻孔灌注桩（φ800@1050）+25m三道锚索（3φ15.2）。

（4）4-4剖面挖深7.95m，采用16.5m的钻孔灌注桩（φ800@1050）+25m三道锚索（3φ15.2）。

2.6.2地下水的处理
设计采用无砂水泥管井进行降水。坑内外共设置降水管井111口，其中坑外布置28口观测井。

第三章 编制依据
3.1设计方案
《尉州新天地基坑围护设计方案》
3.2相关技术规程
1、《建筑基坑支护技术规程》(JGJ 120-2012)
2、《锚杆喷射混凝土支护技术规范》(GB 50086-2015)
3、《混凝土结构设计规范》(GB 50010-2010)
4、《建筑地基基础设计规范》(GB 50007-2011)
5、《建筑桩基技术规范》(JGJ 94-2014)
6、《工程测量规范》(GB 50026-2007)
7、《混凝土质量控制标准》(GB 50164-2011)
8、《混凝土强度检验评定标准》(GB/T50107-2010)
9、《建筑基坑工程检测技术规范》(GB 50497-2009)
10、《建筑工程施工质量验收统一标准》(GB 50300-2013)
11、《建筑地基基础工程施工质量验收规范》(GB 50202-2002)
12、《钢筋焊接及验收规程》(JGJ 18-2012)
13、《钢筋焊接接头试验方法标准》(JGJ/T 27-2001)
14、《施工现场临时用电安全技术规范》(JGJ 46-2005)
15、《建设工程施工现场供用电安全规范》(GB 50194-2014)
16、《建筑机械使用安全技术规程》(JGJ 33-2012)
17、《建筑施工安全检查标准》(JGJ 59-2011)
18、《建筑深基坑工程施工安全技术规范》（JGJ 311-2013）
19、《建筑与市政工程地下水控制技术规范》（JGJ 111-2016）

第四章 施工总体部署
4.1项目组织机构
4.1.1项目部组建
收到本工程进场通知书后由公司相关部门组织成立本工程施工项目经理部，项目部成员严格按照相关要求配备，在确定拟建场地已经具备施工条件后项目部正式进入施工现场。
4.1.2施工组织机构网络图
公司总部

总工办

工程部

项目经理

生产经理
项目总工

工长
资料员
测量员
材料员
安全员
质量员
技术员

锚索施工组

机械班组
电工
焊工
冠梁施工组

止水桩施工组
护坡桩施工
钢筋组
测量队

4.1.3项目部人员职责
1、 项目经理
本工程施工的组织者，是工程质量直接负责人，对履行合同负全责，杜绝质量安全事故，本工程一次交验合格，人员、材料、设备、工艺方法和施工等几个方面因素控制好，确保生产工序质量的稳定。对工程的质量、安全、工期、文明生产领导责任，严格按质量计划作业指导书组织施工，组织工程竣工验收等工作。
2、 项目总工
本工程施工的组织者和管理者，在施工现场技术方面起决定性作用，是工程质量主要负责人，对履行合同负主要责任，杜绝质量安全事故，本工程一次交验合格。对人员、材料、设备、工艺方法和施工等几个方面因素控制好，确保生产质量的稳定。对工程质量、安全、工期、文明生产负领导责任，严格按质量计划及作业指导书组织施工，项目经理不在时行使项目经理职责，配合工程竣工验收等工作。
3、 技术负责人
对本项目技术质量工作负直接责任，核对业主提供的技术资料图纸，施工组织设计与成井报告的编写与送审，施工工序质量控制、签证、质量记录控制（原始资料收集整理、保存等），统计技术应用，负责现场检验、测量、试验设备的控制以及纠正和预防措施制定，审查采购物资的技术要求，竣工报告编写送审和工程质量验收、资料提交。
4、 质量员
工序质量监督检查与验收，施工中一般合格项目评审与处置，材料检验、半成品状态标识及质量记录资料。
5、 施工员
总施工员负责生产调度，作业计划调整，保证均衡生产，总施工员填写施工日记，负责工序调度，组织，相关纠正、预防措施督促执行，事故预防与处理、器具搬运。
6、 安全员
检查督促安全与文明生产措施落实，纠正不安全行为，生产设备检验、安全装置的检查。现场员工安全教育培训，上岗证书检查，安全日记填写。
7、 材料员
确保材料，对材料质量进行初验、进场材料物资的签收、发放、登记和保管。
8、 测量员
严格按施工图纸进行测量放样，记录测量成果，控制井位放样偏差，同时对以后的井位进行复测。
4.1.4项目部管理制度
1、 工程项目部工作内容：
(1)组织、完成本工程项目的开工审批手续，协调施工过程中的外部关系；
(2)组织实施协助签定施工合同；
(3)按照法律规范及合同规定和程序对建设项目进行从开工至竣工的全过程施工组
织管理，实现项目合同目标；
(4)制定并实施工程部管理制度。
2、工程项目部日常工作制度
(1)项目部会议制度
项目部实行现场办公制度，实行例会制与专题会议制度，根据相关要求组织关于工程质量、施工进度、安全文明生产等的专题会议。
组织项目部与监理部定期现场办公例会，根据监理、甲方要求对现场实际问题进行总结、整改。
项目部定期组织各施工班组召开关于工程质量、施工进度、安全文明生产等的专题会议，对各工作要点进行技术、安全交底。
(2) 检查制度
每日安排至少2名技术人员及1名安全员“驻守”施工现场，同时技术负责人、专业安全工程师不定时前住工地检查并提出意见，每日施工现场问题要及时汇总，对于重大问题应组织甲方、监理单位一起商讨解决方案。
针对检查结果及时以文字形式提交有关各方签认；
项目部各岗位实行书面总结、计划，分周报、月报及分段目标报告制；
写出管理日志，注明当日巡查情况及时间，记录工程会议检查事项、工程签证、设计变更、施工质量、进度问题及相应措施的实施，并不定期对其抽查。
3、安全技术交底制度
(1)认真贯彻执行劳动保护和安全生产政策法令和规章制度。
(2)项目部在各个分项工程开工前对各施工班组进行安全技术总交底，并定期检查，现场安全工程师应对各班组每周进行一次书面交底，并做好记录。
(3)施工安全、技术交底应采取书面形式，施工过程中现场安全工程师应根据相关规定进行安全检查，现场技术负责人应对每一个技术要点进行检查、复核。按照项目部制定的奖罚制度执行现场奖罚。
4.2工程施工总流程
4.2.1工程施工概述
本工程施工内容主要包含：支护桩施工、三轴搅拌桩施工、冠梁施工、高压旋喷锚索施工、基坑降水施工等内容。合理的施工部署对保证和缩短工期起着决定性作用。本工程基坑支护计划总工期120日历天（不含降水）。
施工总体流程是指导整个施工的关键线路，其贯穿于整个施工过程中，与之相关的包含有施工段划分、施工进度计划、物资设备投入等关键因素。
根据本工程工期短的特点和施工作业面宽阔的优势，由多台桩机同时施工，形成平行施工，流水作业。总体施工思路如下：
(1)结合施工现场平面布置特点，合理划分各施工区段，以保证各施工班组连续、均衡地施工。
(2)考虑机械台班效率，方便机械移动、调度和流水作业的控制。
(3)考虑材料在施工现场的运输、堆放、供应能力及其它有关条件的限制，方便各施工区段对材料供给的需求。
(4)流水方向尽量减少桩孔之间的干扰因素，各施工阶段工作量大致相等。
(5)整体流水节拍必须满足工期的要求。
按照施工流程，首先组织4台回旋钻机同时进入作业场地施工，实行平行施工。在每个施工段内按照放线定位、钻孔、清孔、下笼和灌注砼等工序，实行流水作业。按照每台钻机每天成桩4根计算，支护桩施工时间大概35日历天。考虑到还有清孔、下钢筋笼和浇筑混凝土等工序与其流水交叉施工，这样支护桩施工的时间为35～40天。
止水帷幕桩施工紧随支护桩施工进行，计划组织1台三轴搅拌桩机，支护桩完成7天内止水帷幕桩施工完毕。
考虑到本工程施工的特殊性，冠梁位置设计有一排预应力锚索，根据施工经验，首先施工第一排预应力锚索，锚索施工完成一部分后开始开挖桩头施工冠梁，冠梁施工大概20天内基本完成。支护桩、三轴搅拌桩、冠梁、第一排高压旋喷锚索施工完成大概需要65天。
第一排锚索张拉完成后开始进行土方开挖作业，进行土方开挖作业，根据工况分层分段进行开挖，土方开挖完成后，要立即对基坑进行支护，减少坡面暴露时间，当开挖时遇到砂层，开挖修破后应先喷一层混凝土对坡面进行封闭，然后再进行锚索施工，不得将开挖后的坡面长时间暴露。待上一层支护完成且强度满足要求后，进行下一层土方开挖及支护施工。
进场后，我公司组织经验丰富的施工队伍承担相应的施工任务，并协调材料供应商、物资设备公司配合施工，配备既懂技术又经验丰富的基层干部和技术骨干，同时按施工作业计划，精选熟练的劳动力，在项目部的统一调配下确保本工程项目管理目标的实现。
为保证按期优质完工，我们将严格按照既定的施工计划，合理安排施工工序，合理安排机械设备和劳动力计划，监督落实计划中每个节点的实际完成情况，分析影响施工进度的各种因素，并及时制定出相应有效措施，确保工程工期目标和质量目标的实现。
4.2.2工程施工总流程
施工合同签定

施工组织机构完善

项目部成立

高程、坐标控制网测放
高程、坐标控制点接收、复核
施工总平接收

施工场地平整

施工用水、用电接通
施工现场临时设施建设

按计划采购材料
分项工程正式施工

开始降水作业
降水井施工

验收

护坡桩、止水桩施工

土方工程施工
土方工程施工
土方工程施工

桩间网喷施工

验收
验收

工程竣工验收
竣工资料提交
冠梁锚索施工
上部编网喷护

验收

施工总流程图
1、 支护桩、止水桩施工
计划安排4台回旋钻机，根据场地情况及主体施工安排平均分配，1#、2#钻机计划从5#楼位置开始相向施工，3#、4#钻机从1#楼位置开始相向施工。支护桩施工进行10天后，三轴搅拌桩进场开始止施工水帷幕桩，起始点从5#楼位置开始施工。首先完成东北角区域位置止水桩。

2、 第一排预应力锚索、冠梁施工
止水帷幕桩完成部分后，从5#楼位置开始开挖工作面、破除桩头，根据类似工程施工经验，首先进行第一排预应力锚索施工，紧接着进行冠梁绑扎钢筋、支模板施工。中间要预留锚索空洞，便于后期锚索张拉施工。

3、 土方开挖施工
第一排锚索、冠梁施工完毕后，开始进行第一层土方开挖施工，首先开挖东北角位置4#、5#、6#楼主楼位置区域土方，土方开挖按工况分层分段进行开挖。支护紧跟土方开挖，随挖随护，尽量减少土体暴露时间。

4、 基坑降排水施工
基坑内共设置83口降水井，根据当地降水经验，水泵采用功率1.8kw，扬程26米的潜水泵。并根据实际降水效果调整水泵的数量及功率。
坑顶四周设置排水集水管，集水总管采用DN200排水钢管；每50米处设置一个1.0×2.0×0.8沉淀池，中间设一道1.0m高隔板将沉淀池分成两个半池。水先排入一个半池中，水面高于1.00m后流入另一个半池沉淀池，沉淀池坑壁采用240砖砌筑，1:2水泥砂浆勾缝、抹面。本工程基坑周边有市政管网接入口。经过滤、沉淀后排入指定的排水管网中。

4.2.3各项工作细则
(1)项目部成立
在合同签订后公司相关部门立即成立本工程施工项目经理部，项目部成员严格按照相关要求配备，在确定拟建场地已经具备施工条件后项目部正式进入施工现场。
(2)项目部进场
根据相关规定成立项目部，施工现场具备施工条件后项目部正式入场，进场后首先熟悉施工现场各项情况，具备条件后组织召开由甲方、监理单位、施工单位参与的见面会，各单位之间互相认识。
(3)施工场地接收
进场后建设单位应以书面形式正式移交施工场地给项目部，内容包括拟建场地、坐控制点、高程控制点以及场地内现有设施设备等，移交过程中均应具备正式文件。
(4)分项工程施工
按照工程进度计划安排，组织各分项目工程的施工工作，按照材料采购计划采购各分项工程所用材料，在使用日期提前5天进场，做好现场抽检、送检工作。
(5)分项工程的验收、交付
各分项工程施工完成后由项目部会同公司领导、公司工程部、公司技术部开展自检工作并作好自检记录，自检合格后向监理单位、建设单位提出交验申请并及时组织验收工作。
4.3施工进度计划
4.3.1工期目标
在接到甲方进场通知书后，我单位将立即组织生产力量及物资进入施工现场，科学组织施工，确保工程如期完成。
4.3.2分项工程工期计划
1、前期准备
按照本工程施工进度总计划，前期准备、临时设施建设将在进场后15个日历天内完成（不影响主项目施工进度）。
2、降水井工程工期计划
按照本工程施工进度总计划，降水井凿井工程于动工后15个日历天内结束，降水作业自己降水系统形成至基坑回填结束。
3、支护桩工程施工工期计划
本工程采用回旋钻成孔作业，计划安排4台回旋钻机，根据类似工程施工经验，每台钻机每天完成4根，考虑其他因素影响，支护桩工程持续日期共计40个日历天（含成孔、钢筋笼制安、砼浇注等）。
4、止水桩工程施工工期计划
止水桩为三轴搅拌桩，本工程止水桩约460副，平均每天按成桩22计算，止水桩施工持续日期共计20个日历天。
5、土方工程
土方工程施工进度主要受相关政府部门日常检查及雨水制约，在正常情况下持续日期为50个日历天。
6、桩间网喷工程
桩间网喷工程施工进度主要根据土方开挖进度而定，在正常情况工作面形成后5个日历天内将完成。
7、高压旋喷锚索工程
预应力锚索工程在工作面形成后开始，其进度同样受土方开挖进度影响，每一层锚索施工完成持续时间约16个日历天。
4.4施工现场管理
4.4.1施工现场总平布置
由于本工程是分阶段施工，材料堆放场地要求不大，按施工进度主要考虑钢筋、水泥、砂、石等材料的堆放场地。现场临时设施简单，主要临时设施为现场办公室、钢筋加工棚、水泥库房、门卫室以及卫生生活设施等等，施工现场平面布置原则如下：
1、现场平面布置随着工程施工进度进行调整。
2、在平面布置中，应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地的优化合理布置。
3、施工材料堆放应尽量设在靠近使用位置的地方，以减少发生二次搬运为原则。
4、中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围
5、临电电源、电线敷设要避开人员流量大，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式或外套套管。
6、本工程应着重加强现场安全管理力度，严格按照项目安全管理规定的要求进行管理。
7、本工程要重点加强环境保护和文明施工管理力度，使工程现场始终保持整洁、卫生、有序合理的状态。
8、执行IS014001国际环境标准，布置控制粉尘的设施、排污、废弃物处理及噪声控制设施。
9、设置便于大型运输车通行的现场道路并保证其可靠性。
10、现场设钢筋加工场、配电室、办公室、住宿区、厕所、食堂、仓库等。
4.4.2施工总平面管理
按照施工场地总平布置要求，修建各项临时设施，按照相关要求完善施工现场的各项安全、文明设施设备。具体管理措施如下：
1、管理制度
现场设立门岗，实行门卫制度，值班门卫将除基本工作内容外，还应根据本项目的安全、文明施工要求，检查进场人员是否符合相关规定，施工现场的机械设备、材料物资等进出场都要得到项目部的确定并实时登记，防止偷盗等恶性事件发生。
2、人员管理
(1)由于本项目分项工程多，施工作业班组多，为防止劳动力过剩或不足，项目部将根据施工现场的施工进度、作业面形成等情况派施工队伍进场。
(2)对进场的施工人员，项目部将首先进行安全生产教育，增强作业班组的安全意识，施工过程中将根据项目部编制的安全、文明生产条例进行管理。
(3)非施工人员不得同，擅自进行施工场地内，对参观的居民应进行劝离，发现有非法目的人员应及时报警以免发生不必要的麻烦。
3、施工作业面管理
(1)根据安全文明施工措施在基坑周边设置安全防护网，悬挂安全标志、标语，在危险地段要设置醒目的提示标志以防止发生险情。
(2)施工现场应保持整洁、有序，一切临时设施都要符合项目部的总平管理要求，机械设备在下班后都要停到指定区域，派专人检查。
4.4.3机械设备、材料管理
根据项目部材料采购计划结合现场施工进度分批次采购材料，材料进场后需在监理单位见证下现场取样送检，所有原材料、半成品进场的均应具备出产证、合格证。施工机械设备计划一次性进场，所有进场机械、设备均至少有8成新，运行状态良好，能满足现场施工要求。
4.4.4施工参与者管理
施工队伍进场后，对所有人员进行安全教育，为确保施工安全打下基础，明确奖惩制度。根据施工安全条例、措施管理现场施工人员。
4.5拟投入本标段的人力、物资计划
4.5.1施工劳动力组织计划
结合本工程工作量、工期要求以及各分项工作施工顺序，项目部拟投入劳动力计划表4.5-1、表4.5-2、表4.5-3、表4.5-4、表4.5-5，根据各分项工程的工作面情况进场，施工过程中根据现场实际情况进行调整，在满足正常施工的前提下做到经济合理。
4.5.2项目部专业技术工人
专业技术工人计划表 表4.5-1
序号
工种
人数
备注
1
专业电工
1人
负责施工现场的所有临时用电的
电线电缆安装、调试及用电指导
2
专业焊工
1人
负责施工现场的焊接工作及指导
4.5.3降水工程劳动力计划
降水工程劳动力计划表 表4.5-2
序号
工种
人数
备注
1
机械操作工
2人

2
焊工
1人

3
电工
1人

4
普工
7人

4.5.4护坡桩工程施工劳动力计划
护坡桩工程施工劳动力计划表 表4.5-3
序号
工种
人数
备注
1
桩机操作工
16人
灌注桩成孔、钢筋笼安装、混凝土浇筑
2
钢筋工
8人
灌注桩钢筋笼制作、绑扎
3
普工
4人
现场零星杂活
4
焊工
4人
钢筋笼焊接
4.5.5三轴搅拌桩工程施工劳动力计划
护坡桩工程施工劳动力计划表 表4.5-4
序号
工种
人数
备注
1
桩机操作工
2人
三轴搅拌桩机操作
2
浆液配置及输送
2人
水泥浆配制
3
空压机操作工
1人
空压机操作
4
普工
3人

4.5.6土方挖运工程施工劳动力计划
土方挖运工程施工劳动力计划表 表4.5-5
序号
工种
人数
备注
1
挖掘机驾驶员
7人

2
自卸车驾驶员
70人

4
普工
6人

4.5.7预应力锚索、桩间土网喷工程施工劳动力计划
预应力锚索、桩间土网喷工程施工劳动力计划表 表4.5-6
序号
工种
人数
备注
1
机械操作工
6人

2
钢筋工
6人

3
普工
28人

4
焊工
3人

4.5.8拟投入本工程的主要建筑材料
本工程主要施工材料为钢筋、水泥、砂、碎石、商砼等，材料规格均按照设计方案执行，材料分批采购，具体采购数量根据现场实际情况实时采购（正式施工时项目部将编制材料采购计划书）。
序号
材料名称
数量
备注
1
钢筋
925t
分批次进行采购
2
商品混凝土
5570m³
分批次进行采购
3
预应力钢绞线
75t
分批次进行采购
4
水泥
6000t
分批次进行采购

砂石
1100m³
分批次进行采购
4.5.9施工机械设备、技术设备
结合本工程工作量、工期要求以及各分项工作的施工顺序，项目部拟投入施工机械、技术设备计划如表4.5-7、4.5-8所示，根据各分项工程的施工进度进场，施工过程中根据现场实际情况进行适当调整，在满足正常施工的前提下做到经济合理。
4.5.10主要施工机械设备投入计划
计划投入本工程的主要施工机械设备一览表 表4.5-7
序号
机械设备名称
数量
用途
备注
1
三轴搅拌桩机
1
止水桩施工

2
潜水钻机
4
护坡桩施工

3
锚索钻机
3
高压旋喷锚索施工

4
空压机
1
喷射砼

5
钢筋切断机
2
钢筋加工

6
钢筋调直机
2
钢筋加工

7
电焊机
7
钢筋笼焊接

8
混凝土喷射机
2
喷射砼

9
注浆机
3
水泥浆制作、压入

10
切割机
2
钢筋加工

11
配电箱
若干

4.5.11主要技术设备投入计划
计划投入本工程的主要技术设备一览表 表4.5-8
序号
技术设备名称
数量
用途
备注
1
全站仪
1台
测量放线

2
经纬仪
1台
测量标高

3
水准仪
2台
测量标高

4
钢卷尺
若干

第五章 主要施工方法
5.1施工准备
5.1.1施工前期准备
1、施工人员、技术准备
施工前，项目经理部准备整个工程施工工作计划，该计划主要反映开工前、施工中必须做的有关工作，内容如下：
(1)施工前根据地质勘察报告对各施工部位地段进行详细的了解。
(2)会同工程技术人员熟悉工程图纸，并和有关方进行图纸会审。
(3)施工前，应从甲方处接收轴线基准点、高程测量控制点，并进行复核签证。轴线的定位点及水准点，应设置在施工场区附近不受施工影响，并在施工现场布设测量控制网。
(4)开工前会同甲方、设计部门、监理等有关单位进行图纸会审，填写会审纪要；在项目部内部召开技术交底会，将技术要求及时传达到机台班组。
(5)根据有关施工标准、验收规范、质检部门及档案部门的要求，按技术管理资料、质量保证资料及验收评定资料三类资料编制或购买各种专用表格，施工前各种表格应备齐，工地办公室应张挂平面图、大样图、施工进度表，施工记录汇总表及施工场区平面布置图等。
(6)施工前各项准备工作完毕后，项目经理应填写开工通知单、报送监理工程师、甲方批准。
2、施工场地准备
为确保施工顺利进行，进场前应作好充分准备。对施工场地做出必要的规划，临时用水、用电做出周密的安排。
3、施工现场平面布置
施工临时办公及住宿用房设置在进场后根据现场具体情况及业主的协调和安排进行具体设置。
4、工程材料准备
(1)根据施工预算的材料分析和施工进度计划的要求，编制建筑材料需要量计划。
(2)根据施工方案和进度计划的要求，编制施工机具需要量计划。
(3)物资准备工作程序：编制各种物资需要量计划，组织物资按计划进场和保管。
(4)在业主和监理工程师的监督下，及时组织原材料和见证取样复验。其取样复验标准如下：
钢材：原材：同一牌号，同一规格的钢筋，不大于60t为一验收批。焊接取样为300个接头为一复验批。
水泥：对同一水泥厂生产的同一品种，同一标号和同一出厂编号的袋装水泥，200t为一批。
碎石：以600t(400m³)为一验收批。
5、施工机械设备
(1)根据施工组织设计的要求，进场前对机械设备进行全面检修，随时待命。
(2)对机械设备进行统一检修，保证完好率并根据进度要求合理组织进场。
(3)测量仪器及计量设备开工前进行检验校订，合格后按计划组织进场。
6、劳动力资源准备
(1)根据工程规模、结构特点，确定施工项目机构的人选和名额，筹建项目经理部，作好进场准备。
(2)管理人员、施工人员在有类似工程经验的人员中抽调。
(3)特殊工种人员，必须有类似工程经验，并统一持证上岗。
(4)根据采用的施工组织方式，确定合理的劳动组织，成立相应的劳务作
