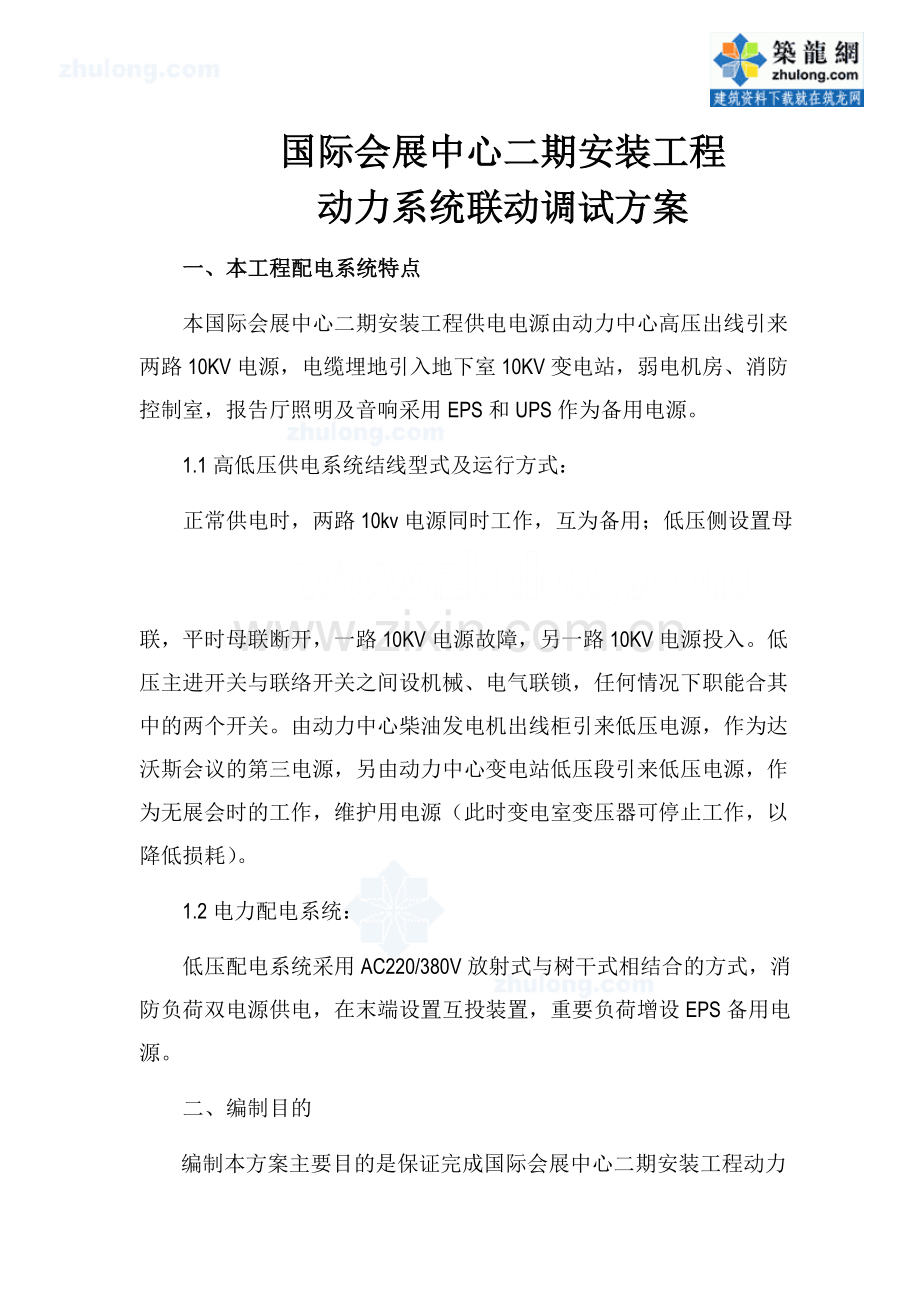

国际会展中心二期安装工程
动力系统联动调试方案
一、本工程配电系统特点
本国际会展中心二期安装工程供电电源由动力中心高压出线引来两路10KV电源，电缆埋地引入地下室10KV变电站，弱电机房、消防控制室，报告厅照明及音响采用EPS和UPS作为备用电源。
1.1高低压供电系统结线型式及运行方式：
正常供电时，两路10kv电源同时工作，互为备用；低压侧设置母联，平时母联断开，一路10KV电源故障，另一路10KV电源投入。低压主进开关与联络开关之间设机械、电气联锁，任何情况下职能合其中的两个开关。由动力中心柴油发电机出线柜引来低压电源，作为达沃斯会议的第三电源，另由动力中心变电站低压段引来低压电源，作为无展会时的工作，维护用电源（此时变电室变压器可停止工作，以降低损耗）。
1.2电力配电系统：
低压配电系统采用AC220/380V放射式与树干式相结合的方式，消防负荷双电源供电，在末端设置互投装置，重要负荷增设EPS备用电源。
二、编制目的

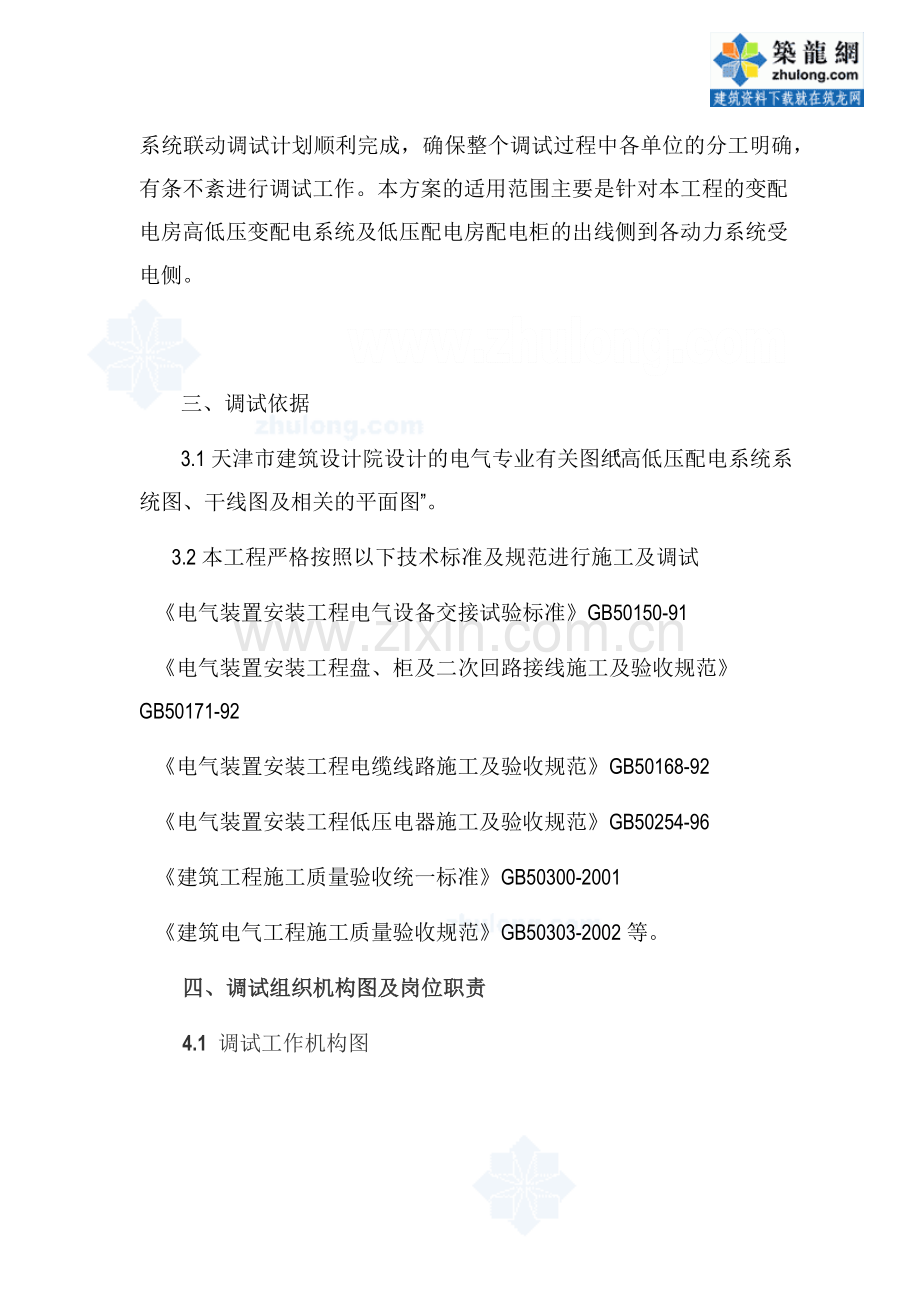

编制本方案主要目的是保证完成国际会展中心二期安装工程动力
系统联动调试计划顺利完成，确保整个调试过程中各单位的分工明确，有条不紊进行调试工作。本方案的适用范围主要是针对本工程的变配电房高低压变配电系统及低压配电房配电柜的出线侧到各动力系统受电侧。
三、调试依据
3.1天津市建筑设计院设计的电气专业有关图纸“高低压配电系统系统图、干线图及相关的平面图”。
3.2本工程严格按照以下技术标准及规范进行施工及调试
《电气装置安装工程电气设备交接试验标准》GB50150-91
《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92
《电气装置安装工程电缆线路施工及验收规范》GB50168-92
《电气装置安装工程低压电器施工及验收规范》GB50254-96
《建筑工程施工质量验收统一标准》GB50300-2001
《建筑电气工程施工质量验收规范》GB50303-2002等。
四、调试组织机构图及岗位职责
4.1 调试工作机构图

4.2 岗位职责
4.2.1 调试指挥小组职责：
4.2.1.1 检查调试前的准备工作的落实情况。
4.2.1.2 签发起动和停车命令。
4.2.1.3 听取各值班班长的试运转报告，协调各专业间的调试工作。
4.2.1.4 组织处理调试中的重大问题。
4.2.1.5 组织落实各项指令及及时反馈信息。
4.2.2 专业负责人的职责：
4.2.2.1 组织并实施各项起动前的准备。
4.2.2.2 进行技术交底、安全交底。

4.2.2.3 检查值班操作人员的操作规程、安全规程的执行情况。
4.2.2.4 复核运行记录，填写调试记录。
4.2.2.5 发生异常情况紧急停车。
4.2.2.6 组织实施检修工作。
4.2.3 调试值班人员职责：
4.2.3.1 严格执行操作规程和安全规程，认真进行操作。
4.2.3.2 监视设备运行情况，发现问题及时向专业负责人汇报。
4.2.3.3 如实、全面、准确、清晰的填写调试值班记录。
4.2.3.4 在专业负责人的指挥下实施运行中的检修。
4.3 调试纪律：
4.3.1 服从命令听从指挥。
4.3.2 精神集中、坚守岗位。
4.3.3 严禁违章指挥、严禁违章操作。
4.4 调试交接班制度：
4.4.1 值班人员提前15分钟进入现场，在专业人员的召集下开好班前会，交班人员必须在交班完毕后方可离去。
4.4.2 交班人员必须详细的介绍运行情况和运行记录，专业负责人除自己交接班外，还需检查专业内其他人员的交接情况。

4.4.3 交班过程中发现设备的故障，交班人员应协助接班人员排除故障。
五、 动力系统调试前对系统的要求
5.1 各种用电设备安装完毕，且已经过绝缘测试合格。
5.2 相关管线敷设完，且已经过绝缘测试合格。
5.3 配电控制箱已经安装完毕，且已通过绝缘测试。
5.4 桥架、电缆敷设完毕，电缆绝缘则试合格。
5.5 母线敷设完毕，绝缘测试合格。
5.6 配电箱、柜安装完毕，绝缘测试合格。
5.7 各种高低压配电柜安装完毕，测试合格。

六、总体思路（调试方法）
6.1先检查各种动力配电柜是否已全部切断电源。
6.2 再检查各动力配件组成部分如：母线、电缆、电动机等，是否测试合格及接线准确。
6.3 将本工程按系统、按配电箱控制的区域分成各自独立的调试区域，调试从上到上，逐层逐区域，逐系统进行调试。

6.4 选择好顶层最左端的动力配电箱，先引来临时电源，把配电箱进线开关断开，且把正式进线先拆除，接着接上临时电源，送上电源，先打开箱内1路动力控制开关，再开启相关的动力设备，正常，打开另一路照明控制开关。接着逐步打开照明配电箱内的全部开关。
6.5 然后采用相同的方法进行调试第二个照明配电箱，逐步调试完顶层的所有照明配电箱，再往下层调试，采用相同的方法直至所有的照明配电箱全部调试完。
6.6 所有分段分区域分系统调试完后，进行总体送电运行调试，先切断各区的照明控制箱开关，配电间上锁；然后对照明主干线电缆、封闭母线空载送电，运行24h后作一次全面的检查发现问题及时解决；由上往下逐层开始各回路送电，边送边查看，发现问题及时解决；有双电源作切换系统调试，以确保双电源切换正常。
6.7 在调试的同时作好调试记录，并填写竣工资料。
七、其调试具体内容
7.1实施步骤包括以下几点：
a：检查
检查柜与柜之间的连拼线、校核相应柜内线、摇绝缘；（电路与裸露导体部件之间，每条电路对地标准电压的绝缘电阻应至少为1000Ω/v）。
b：空载操作

主回路不通电，仅将控制回路接上检查开关是否分、合，空操作各电源开关。
c：测相序
测量相序是否与电网一致。
d：介电强度试验
装置中主电路和主电路直接的辅助电路及不直接与主电路直接连接的辅助电路操作手柄应能耐受交流正弦50HZ，试验电压300<U≤600。
e：空载调试
出线开关均断开，进线开关送临时电，按设计图要求进行调试，抽查二次回路的启动及运行是否正常。如临时电因其相序不符，待正式电到位后再进行调试。
f：联动调试
控制回路送临时电，安设计图要求调试，抽查所有输出信号是否正常。如临时电因其相序不符，待正式电到位后再进行调试。
7.2二次控制回路调试，应符合以下规定
a：二次控制线所有的接线端子螺丝再紧固一次，确保固定点牢固可靠。
b：二次回路线绝缘测试。用500V摇表测试端子板上每条回路的电阻，其电阻值必须大于0.5MΩ。

c：通电要求。首先，接通临时控制电源的操作电源。将柜内的控制、操作电源回路熔断器上端相线拆掉接上临时电源。
d：模拟试验。根据设计灰顶和技术资料的相关要求，分别模拟试验控制系统、连锁和操作系统、继电保护和信号动作。应正确无误、灵敏可靠。
c：全部调试工作结束之后，拆除临时电源，将被拆除的电源线复位。
7.3调试用的主要测试工具
数据式万用表：10块
５００Ｖ绝缘摇表：10块
1000Ｖ绝缘摇表：10块
高压测试工具（如交流耐压变压器，直流耐压变压器，断电整定测试装置等）
钳形电流表：2块
7.4调试布置
①、10ＫＶ配电二次线路配电系统单调，一次回路检查
②、10KV/0.4KV/0.23KV配电一、二次线路系统单调，一次回路检查
③、0.4ＫＶ配电系统一、二次回路调试
④、变压器风机启停及温度检测系统调试

⑤、制冷机组干线电源、报告厅音响电源干线、地下A~E区消防动力干线夹层竖井消防动力干线系统等单调
⑥、初步送电
⑦、送电空载运行
⑧、整个配电系统联调
八、动力干线系统调试
动力系统干线调试的范围为低压配电房配电柜的出线侧到各动力系统受电侧，具体干线为A~E竖井的事故照明干线、A~E区前厅泛光照明干线、制冷机组干线电源、地下室照明干线、报告厅音响电源干线、地下A~E区消防动力干线夹层竖井消防动力干线、变电室弱电机房事故照明干线等。，按竖井及柜出线逐一调试，下面以一个竖井的调试程序为典型：
8.1调试程序:
8.1.1准备工作：配备500V兆欧表、钳型电流表、万用表各六只及电工工具。竖井和电气小室的卫生打扫完毕。
8.1.2一级配电柜调试：
第一级配电配电柜检查：，检查柜内是否清洁，开关灰尘是否清理，再检查控制箱内所的接线是否完好有无松动,开关分合是否灵活，检查合格之后，将所有开关处于分开状态。

8.1.3二级配电配电柜调试：
二级配电配电柜检查，检查柜内的清洁情况，检查所有的接线是否完好，开关是否分合灵活，检查合格之后，将所有开关处于分开状态。
8.1.3配电柜绝缘测试：利用兆欧表测试配电柜及箱的绝缘。并填写表格二。
8.1.4二次回路模拟调试：一、将配电柜二次回路通220V电源，检查指示灯是否正常，利用按钮进行分合闸试验，重复二次，操作均能达到灵活正确。二、以同样的方法检测其他配电柜。
8.2配电箱调试完成之后，将所有的开关处于分闸状态，再将配电柜的门锁上，并贴封条。
8.2.1干线电缆、母线槽绝缘测试：将母线槽上所有的插接箱内的开关断开，利用兆欧表测试相与相、相与地之间的绝缘，绝缘值不低于1兆欧。将结果记录。见表格一。
8.2.2检查母线槽插接箱：检查母线槽插接箱内断路器分合是否好，分合是否灵活正确。
8.3送电调试：以上工作完成之后，分竖井对母线逐根送电，现就一根母线的送电调试：
8.3.1准备工作：
逐层检查母线是否完好，插接箱内的开关是否处于分闸状态，检
查配电柜的封条是否完好，封条若有破坏，需重新检查配电柜，完成之后将开关处于分闸状态。
8.3.2安排在楼层巡视的人员。
a.准备有电的标示牌。试送电：检查完成之后，在低压电气室利用对讲机通知巡视人员，保证电气室内除巡视人员外无其他人，确认无人后试送（合闸----分闸）一次，若无异常再将开关合上。
b.通知巡视人员检查竖井内的母线，重点检查温升情况，巡视三小时后若无异常，则挂牌（有电危险），并锁电气小室门。
c.依照以上程序给第二条母线送电。
d.其他同以上程序。
8.4配电柜通电调试：
8.4.1检查配电柜内部开关是否处于分闸状态，使之处于分闸状态。
8.4.2将母线槽上的插接箱开关合闸----分闸试验一下，若无异常，将开关合上。
8.4.3查看配电柜的指示灯是否显示正常，利用万用表检查配电柜的主开关上桩头电压，若正常，将所有的出线开关处于分闸状态，合上主开关。
8.4.4检查合上主开关后指示灯是否显示；若正常则，则合上出线开关，并利用万用表检测开关出线侧的是否带电。

8.4.5利用与以上同样的方法将电送至二及柜的出线侧。并填写表格二。
8.4.6每一个电气下室的配电柜送电调试方法相同。
九、保卫措施：
在调试前由装饰公司将变配电站所有门安装完毕；在调试期间，由我公司电气专业队伍负责各变配电房的值班；通电空载运行期间，由业主物业专门安排人员进行值班，并制定值班制度和后期施工制度。
变电站开通后，将由总包协调，向有本工程各施工单位通告，严禁向各变电站引水和乱打楼板洞放水，并严正声明如果造成事故将追究经济甚至刑事责任。
十、附表

表格一
电气（ ）工程线路绝缘测试记录
建设单位

测试日期

工程名称

测试仪器

配线回路编号
工作电压(V)
测试结果（MΩ）
A-B
A-C
B-C
A-N
B-N
C-N
A-P
B-P
C-P

建设单位

施工单位

监理单位

测试人

表格二
单位工程通电记录
建设单位

施工单位

工程名称

通电日期

通电范围及情况

检查验收意见

参加验收单位及负责人签名
建设单位

监理单位

施工单位
