地块一屋面工程施工方案.docx

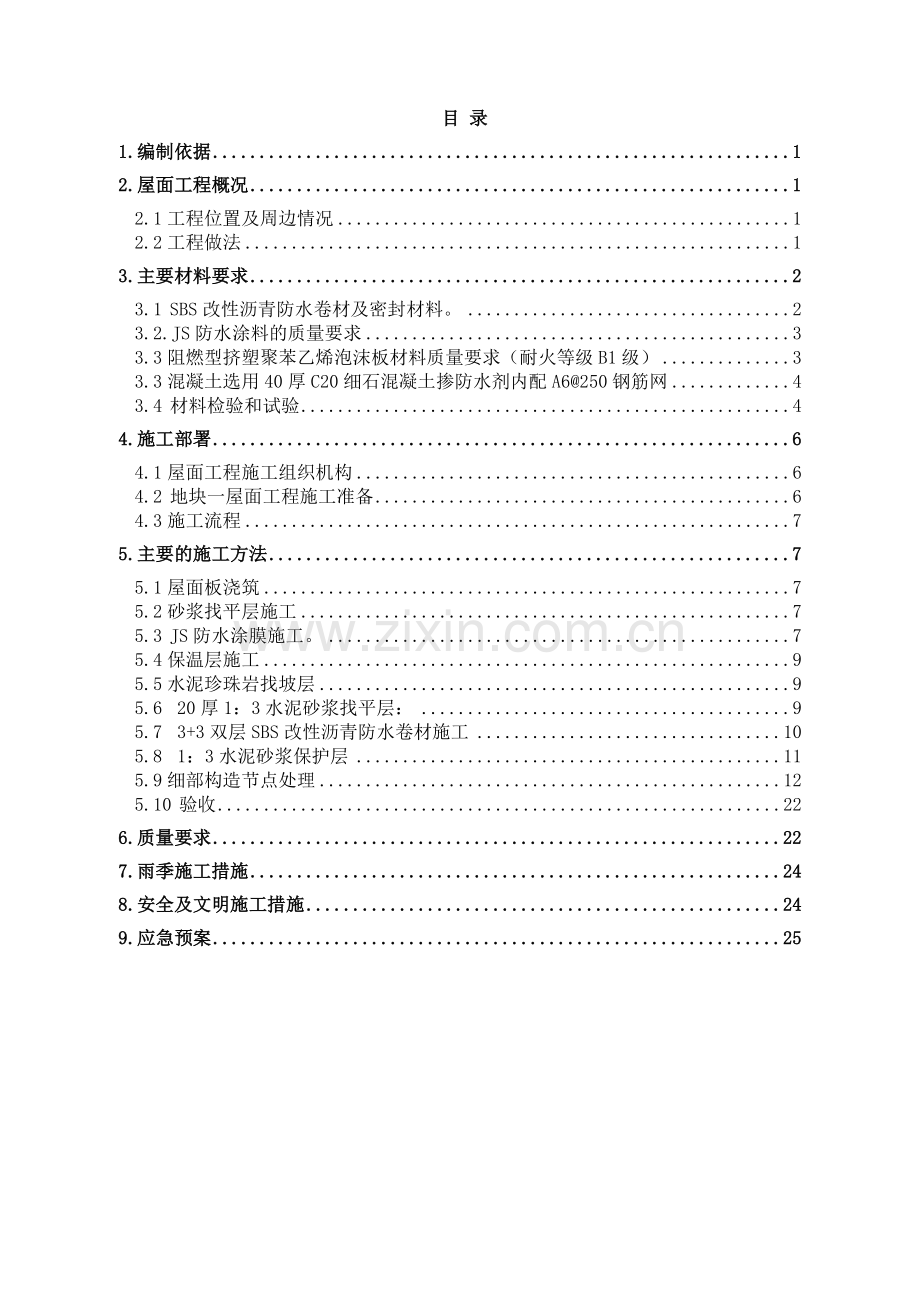

目 录
1.编制依据 1
2.屋面工程概况 1
2.1工程位置及周边情况 1
2.2工程做法 1
3.主要材料要求 2
3.1 SBS改性沥青防水卷材及密封材料。 2
3.2.JS防水涂料的质量要求 3
3.3阻燃型挤塑聚苯乙烯泡沫板材料质量要求（耐火等级B1级） 3
3.3混凝土选用40厚C20细石混凝土掺防水剂内配A6@250钢筋网 4
3.4 材料检验和试验 4
4.施工部署 6
4.1屋面工程施工组织机构 6
4.2 地块一屋面工程施工准备 6
4.3施工流程 7
5.主要的施工方法 7
5.1屋面板浇筑 7
5.2砂浆找平层施工 7
5.3 JS防水涂膜施工。 7
5.4保温层施工 9
5.5水泥珍珠岩找坡层 9
5.6 20厚1：3水泥砂浆找平层： 9
5.7 3+3双层SBS改性沥青防水卷材施工 10
5.8 1：3水泥砂浆保护层 11
5.9细部构造节点处理 12
5.10 验收 22
6.质量要求 22
7.雨季施工措施 24
8.安全及文明施工措施 24
9.应急预案 25

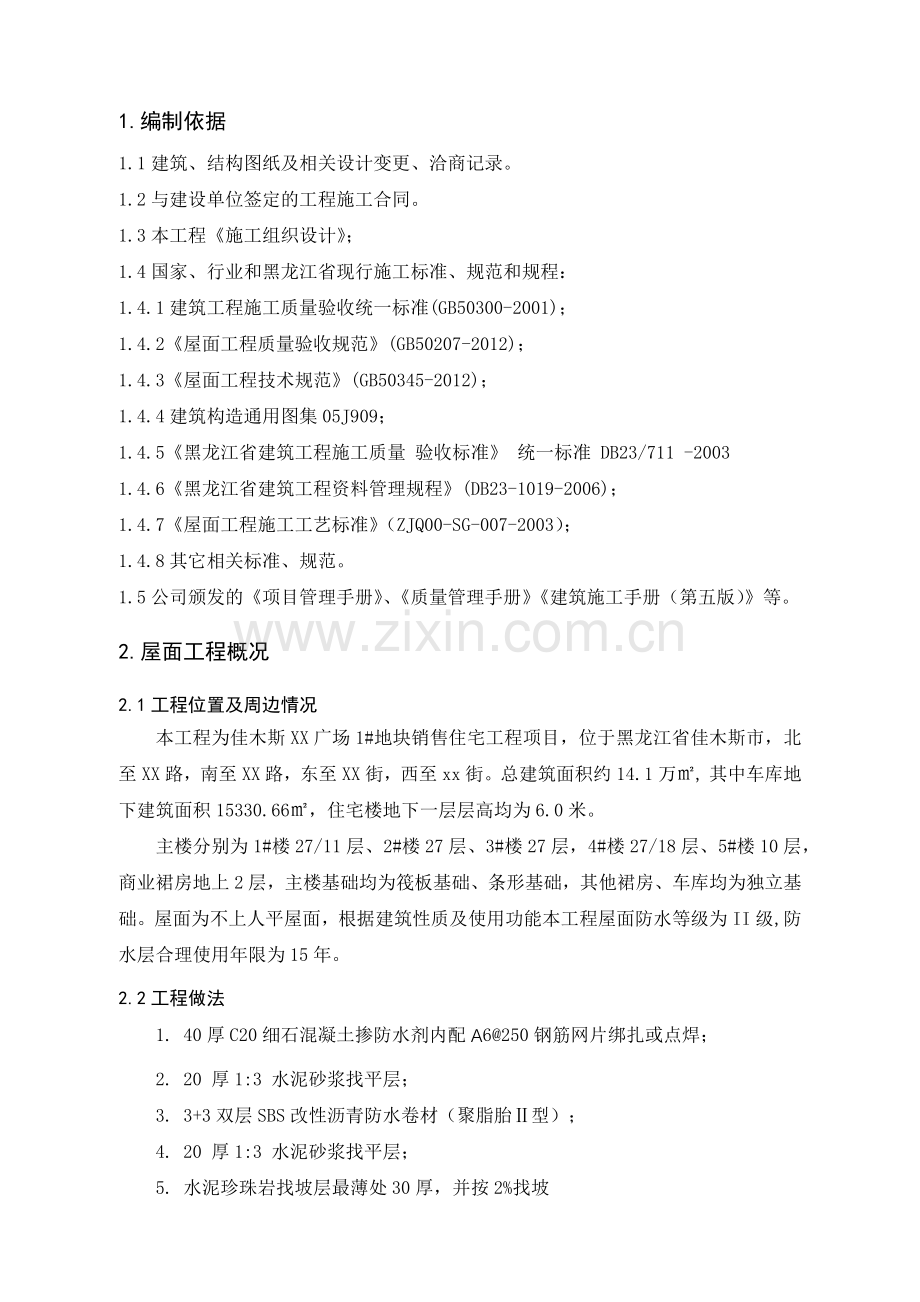

1.编制依据
1.1建筑、结构图纸及相关设计变更、洽商记录。
1.2与建设单位签定的工程施工合同。
1.3本工程《施工组织设计》；
1.4国家、行业和黑龙江省现行施工标准、规范和规程：
1.4.1建筑工程施工质量验收统一标准(GB50300-2001)；
1.4.2《屋面工程质量验收规范》(GB50207-2012)；
1.4.3《屋面工程技术规范》(GB50345-2012)；
1.4.4建筑构造通用图集05J909；
1.4.5《黑龙江省建筑工程施工质量 验收标准》 统一标准 DB23/711 -2003
1.4.6《黑龙江省建筑工程资料管理规程》(DB23-1019-2006)；
1.4.7《屋面工程施工工艺标准》（ZJQ00-SG-007-2003）；
1.4.8其它相关标准、规范。
1.5公司颁发的《项目管理手册》、《质量管理手册》《建筑施工手册（第五版）》等。
2.屋面工程概况
2.1工程位置及周边情况
本工程为佳木斯XX广场1#地块销售住宅工程项目，位于黑龙江省佳木斯市，北至XX路，南至XX路，东至XX街，西至xx街。总建筑面积约14.1万㎡, 其中车库地下建筑面积15330.66㎡，住宅楼地下一层层高均为6.0米。
主楼分别为1#楼27/11层、2#楼27层、3#楼27层，4#楼27/18层、5#楼10层，商业裙房地上2层，主楼基础均为筏板基础、条形基础，其他裙房、车库均为独立基础。屋面为不上人平屋面，根据建筑性质及使用功能本工程屋面防水等级为II级,防水层合理使用年限为15年。
2.2工程做法
1. 40厚C20细石混凝土掺防水剂内配A6@250钢筋网片绑扎或点焊；
2. 20 厚1:3 水泥砂浆找平层；
3. 3+3双层SBS改性沥青防水卷材（聚脂胎Ⅱ型）；
4. 20 厚1:3 水泥砂浆找平层；
5. 水泥珍珠岩找坡层最薄处30厚，并按2%找坡
6. 四周宽度500范围内100厚憎水防火岩棉板，容重160kg/m³屋面采用阻燃型挤塑聚苯乙烯泡沫板100厚，燃烧性能B1级，容重35kg/m³
7. 隔汽层：JS防水涂料
8. 20 厚1:2 水泥砂浆找平层
9. 钢筋混凝土屋面板
3.主要材料要求
屋面工程所采用的防水、保温隔热材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
3.1 SBS改性沥青防水卷材及密封材料。
3.1.1 SBS改性沥青防水卷材外观质量
项 目
质 量 要 求
孔洞、缺边、裂口
不允许
边缘不整齐
不超过10mm
胎体露白、未浸透
不允许
撒布材料粒度、颜色
均匀
每卷卷材的接头
不超过1处，较短的一段不应小于1000mm，接头处应加长150mm
3.1.2 SBS改性沥青防水卷材物理性能
项目
性能要求
拉力(N/50mm)
≥450
延伸率(%)
最大拉力时，≥30
耐热度（℃，2h）
SBS卷材90，无滑动、流淌、滴落
不透
水性
压力（MPa）
≥0.3
保持时间(min)
≥30
注：SBS—弹性体改性沥青防水卷材

3.1.3 改性沥青密封材料物理性能
项 目
性能要求
Ⅰ
Ⅱ
耐热度

温度（℃）
70
80
下垂直（mm）
≤4.0
低温柔性

温度(℃)
-20
-10
粘结状态
无裂纹和剥离现象
拉伸粘结性（%）
≥125
浸水后拉伸粘结性（%）
≥125
挥发性
≤2.8
施工度（mm）
≥22.0
≥20.0
3.2.SJ防水涂料的质量要求
项目
质量要求
固体含量%
≥65
拉伸强度mpa
≥1.2
断裂伸长率%
≥200
低温柔性℃，2h
-10，绕10mm圆棒无裂纹
不透水性
压力mpa
≥0.3
保持时间min
≥30

3.3阻燃型挤塑聚苯乙烯泡沫板材料质量要求（耐火等级B1级）
项 目
挤塑聚苯乙烯泡沫板
表观密度（kg/m³）
≥35
导热系数[w/（m·K）]
≤0.03
抗压强度（MPa）
—
在10%形变下的压缩应力（Mpa）
≥0.15
70℃，48h后尺寸变化率（%）
≤2.0
吸水率（V/V，%）
≤1.5
外观质量
板的外形基本平整，无严重凹凸不平；厚度允许偏差为5%，且不大于4mm。
3.3混凝土选用40厚C20细石混凝土掺防水剂内配A6@250钢筋网
3.4 材料检验和试验
3.4.1材料进场后，应按规范规定抽样复验，并提出试验报告；不合格的材料，不得在屋面工程中使用。
3.4.场抽样复验项目
序
号
材料名称
组批原则及取样规定
外观
质量检验
物理
性能检验
1
改性沥青防水卷材（SBS）
（1）以同一生产厂的同一品种、同一等级的产品，每500~1000卷抽4卷，100~499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取一卷作物理性能检验
（2）将试样卷材切除距外层卷头2500mm顺纵向截取600mm的2块全幅卷材送试
孔洞、缺边、裂口，边缘不整齐，胎体露白、未浸透，撒布材料粒度、颜色，每卷卷材的接头。
拉力
耐热度
柔度
不透水性

2
改性石油沥青密封材料
（1）以同一生产厂，同一标号的产品每2t为一验收批，不足2t按一批计。
（2）每批随机抽取3件产品，离表皮大约50mm处各取样1kg，装于密闭容器内，一份作试验用，另两份留作备用。
黑色均匀膏状，无结块和未浸透的填料
耐热度，低温柔性，拉伸粘结性
3
JS防水涂料
（1）同一生产厂、同一类型的产品，每10t为一验收批，不足10t也按一批计
（2）产品的液体组分取样同上（2）、（3）项
（3）配套固体组分的抽样按GB 12973-1999中的袋装水泥的规定进行，两组分共取5kg样品
白的乳状物，无结块儿和未渗透填料 ；白的粉状物

抗渗性（背水
面）
干燥时间
潮湿基面粘结
强度
4
阻燃型聚苯乙烯泡沫板
（1） 同一厂家、同一品种的产品，当单位工程建筑面积20000㎡一下时候各抽查不小于三次；单位工程建筑面积在20000㎡以上时各抽查不少于6次。
（2） 同一厂家、同一品种的产品，各抽查不小于3组。
（3） 采用相同材料、工艺和施工方法的每500-1000㎡面积划分为一个检验批，不足300㎡也为一个检验批。

尺寸稳定性、表观密度

导热系数，压缩强度，抗压强度，密度，氧指数
4.施工部署
4.1屋面工程施工组织机构
执行经理：现场总负责；
质检部经理：负责控本工程制整体屋面工程质量；
技术部经理：负责解决屋面施工过程中的技术问题；
生产经理： 负责一地块屋面施工过程控制；
资料员：负责施工过程中的资料管理；
实验员：负责相关试验；
4.2 地块一屋面工程施工准备
地块一屋面工程计划
楼号
开始时间
完成时间
1#住宅
2014.8.1
2014.9.10
2#住宅
2014.8.1
2014.9.10
3#住宅
2014.8.2
2014.9.11
4#住宅
2014.7.31
2014.9.9
5#住宅
2014.4.27
2014.6.6

4.2.1.技术准备
4.2.1.1针对屋面施工，出具针对性的专项方案，方案要求明确、可行。
4.2.1.2防水及保温材料进场后立即组织见证取样、材料复试，复试合格后方可使用。
4.2.1.3屋面施工过程中必须严格落实三检制，检查验收合格后方可进行下道工序施工。并留存影像资料。
4.2.1.4施工前技术交底
    屋面施工前，由责任工程师向作业班组进行详细的技术交底，将防水层厚度、防水、保温层、找平层质量要求、施工方法等问题交代清楚。
4.2.2现场准备
4.2.2.1屋面砌筑施工完毕，抹灰、平整度满足要求、阴阳角处理完成。
4.2.2.3屋面板混凝土试水完成，风道出口施工完毕。
4.2.2.2基层清理干净、无杂物，渗漏点标记并处理。
4.2.2.4施工现场临电、临水完善，周边安全防护满足规范要求。
4.3施工流程
屋面板蓄水→屋面基层处理→JS防水涂膜层→保温板铺设→水泥珍珠岩找坡→砂浆找平层→基层处理→SBS防水卷材→屋面蓄水→防水保护层（分隔缝）
5.主要的施工方法
5.1屋面板浇筑
1、屋面板浇筑完成后待初凝前一小时采用平板振捣器二次振捣，要求振捣密实。
2、振捣时沿一个方向持续移动，相邻两道振捣时须接茬200mm，防止漏震。
3、振捣完成后，将混凝土面层拉毛处理，防止出现裂缝。
5.2砂浆找平层施工
1、待屋面砌筑及细部构造施工完成后，找平前应将屋面上的建筑垃圾和杂物清理干净。
2、管根固定：穿结构的管根在找平层施工前，应用细石砼塞堵密实。
3、屋面板试水24h并记录渗漏点后。
4、用水准仪抄平做灰饼，间距1000*1000保证砂浆找平层标高统一面层平整。
5、找平层面层用铁抹子压实抹光。
6、待面层干燥后，将屋面阴角抹半径为20mm内八字，阳角用打磨机打磨圆润、光滑。
7、养护：找平层抹平、压实24h后可浇水养护，养护期为7d，干燥后涂刷JS涂膜防水。
5.3 JS防水涂膜施工。
5.3.1施工作业条件
a.地面的基层表面必须将尘土、杂物等清扫干净，表面残留的灰浆硬块和凸出部分应铲平扫净，阴阳角处应抹成圆弧R=20 mm。
b.涂刷防水层的基层表面应保持干燥、无明水、平整牢固、无裂纹、起砂、空鼓等缺陷。
c.突出地的管根、地漏、排水口、阴阳角处等细部应先做好附加层增补处理，经检查办完隐检验收。
5.3.2施工要点：
a.防水层施工前应认真将表面的尘土等杂物清除干净。
b.将已搅拌均匀的JS-I型涂膜防水材料，用滚筒均匀涂刷在基层表面上，涂刷时不得有漏刷和起泡等缺陷，待固化后方可进行第二遍涂膜。第一遍涂膜厚度为0.5 mm厚。第二遍涂层，应在已固化的涂层上，采用与第一道涂层相互垂直的方向均匀涂刷在涂层表面，涂层厚度与第一道相同，并不得有漏刷和起泡等缺陷。第三遍涂膜施工均同前两遍施工工序，三遍涂膜总厚度共计为1.5 mm厚。涂膜防水做至屋面完成面的女儿墙立面≥250mm高。
c.蓄水试验：涂膜防水干燥后，应现场抽样进行厚度检查，经检查附合要求后，再做24小时蓄水试验，蓄水高度以室内地面最高点不低于30mm为宜，未发现渗漏、漏水为合格，然后进行隐藏工程检查验收，进行防水保护层施工及相关下道工序。
d.施工中应保证物料绝对禁止与水接触，发现涂膜层有刺破现象，可用割刀将破口周围挖开，再用防水涂料涂刷、修补即可。
5.3.3质量标准：
a.工程所用防水涂膜的性能，必须符合设计要求和有关图纸的规定，产品应有出厂合格证，现场取样试验，未经认证和复试不合格的材料禁止使用。
b.JS复合防水涂料涂膜防水层及其细部做法，必须符合设计要求和施工规范的规定，并不得有渗漏水的现象。
c.JS复合防水涂料涂膜防水层的基层应牢固、表面洁净、平整，阴阳角处呈圆弧型。
d.JS复合防水涂膜施工，其涂刷方法、搭接、收头应符合规定，并粘结牢固，紧密、接缝封严、无损伤、空鼓等缺陷。
e.JS复合防水涂膜防水层应涂刷均匀，保护层与防水层粘结牢固，不得有损伤、厚度不匀等缺陷。
5.3.4成品保护及安全措施：
a.对已涂刷好的涂膜防水层，应及时采取保护措施，不得穿带钉鞋在屋面走动，以免破坏防水层。
b.出屋面的管根、排水口、地漏、烟风道等处的周边防水层不得有碰损，部件不得变动位置。
c.涂膜防水材料绝对禁止与水接触，所存放的现场严禁烟火，应保存在低于40℃的地方，并避免长时间阳光直射。
5.4保温层施工
5.4.1.基层清理：铺设前应将屋面上的杂物清理干净，并扫干积水。
5.4.2.聚苯板保温层的铺设：将聚苯板平铺在JS防水层上。板间缝隙挤压紧密，表面应与相邻两板的高度一致。保温材料应紧靠基层表面，铺平、垫稳。
5.4.3.铺设时，遇有缺棱掉角、破碎不齐的，应锯平拼接使用。铺设应错缝铺设。
5.4.4.在屋面板边缘处设置500宽憎水防火岩棉板隔离带容重160Kg/m³，隔离带要求封闭。
5.4.5.防火隔离层与女儿墙交界处，用同类材料碎屑填嵌饱满。
5.4.6.雨天、雪天和五级风及其以上时不得施工；当施工中途下雨、下雪时，保温层应采取遮盖措施。保温层施工完成后，应及时进行找坡层施工。
5.5水泥珍珠岩找坡层
5.5.1.保温层铺设完毕并验收完成后，方可进行找坡层施工。
5.5.2.施工工艺要求，基层处理：将基层上的杂物、灰尘清理干净。
5.5.3.弹线找坡：根据设计坡度及流水方向，找出屋面坡度走向及排水距离，确定找坡层的厚度范围，根据女儿墙上的+50cm水平线，往下量测出保温层面层标高并弹在女儿墙上。
5.5.4. 拌和水泥珍珠岩：将珍珠岩堆放在屋面上浇水润透，然后掺入水泥，水泥与珍珠岩的体积比为1：8，用人工将水泥与珍珠岩搅拌均匀颜色一致。
5.5.5. 抹灰饼和标筋：根据四周墙上弹的面层标高水平线，确定面层厚度，然后拉水平线开始抹灰饼，间距为0.8~1.0m，在灰饼上面安装木杆作为标筋，木杆上表面即为找坡层面层标高，将木杆拉线进行找平，保证找坡层面层平整度。
5.5.6 . 铺找坡层：冲完标筋后，立即开始铺装水泥珍珠岩拌和料，铺在灰饼与木杆中间，用刮杠沿木杆刮平。
5.6 20厚1：3水泥砂浆找平层：
5.6.1.洒水湿润：找平层应待找坡层完全干燥，表面发白后方可进行找平层施工。施工前，应将杂物清扫干净。基层洒水湿润，但不可浇水过多，以基层完全湿润表面无明水为准，以免影响找平层表面的干燥，防水层施工后窝住水气，使防水层产生空鼓。所以洒水达到基层和找平层能牢固结合为度。
5.6.2.贴点标高、冲筋：根据坡度，拉线找坡贴灰饼20mm厚，顺排水方向以间距1-2m冲筋，。
5.6.3.铺抹水泥砂浆：按分格块铺灰，用2m托线板靠冲筋条刮平，找坡后用木抹子搓平，铁抹子压光。待表面浮水沉失后，人踏上去有脚印但不下陷为度，再用铁抹子压第二遍即可。
5.6.4.基层与突出屋面结构（女儿墙、管沟、通风道等）的交接处和基层的转角处，找平层均做成圆弧形，圆弧半径50mm。水落口周围，找平层做成略低的凹坑。
5.6.5养护：找平层抹平、压实24h后可浇水养护，养护期为7d，干燥后铺设卷材防水层。
5.7 3+3双层SBS改性沥青防水卷材施工
5.7.1.施工顺序：基层检查清扫、修理→涂刷基层处理剂→铺贴卷材附加层→热熔铺贴底层SBS防水卷材→热熔封边→铺贴面层SBS防水卷材→蓄水试验。
5.7.2.防水基层及作业条件
(1)防水基层坚硬无空鼓、无起砂、裂缝、松动、掉灰、凹凸不平等缺陷。
(2)防水基层平整，用2m长直尺检查，直尺与基层间隙不超过5mm。
(3)阴阳角处必须做成半径≧50mm的圆弧。
(4)防水基层必须干燥、干净含水率≯9%，检测方法为将1平米卷材平坦的干铺于找平基层上，静置3-4h，掀开检查覆盖部位与卷材上未见水印即可。
5.7.3.清理基层：施工前应将验收合格的基层清理干净，棱角处尘土清扫干净。
5.7.4.基层处理剂施工：在已经处理好的基层上涂刷基层处理剂，用长柄滚刷将基层处理剂涂刷在基层表面，要涂刷均匀，不得漏刷或露底，基层处理剂涂刷完毕，必须经过4小时以上达到干燥(以不粘脚为准)，方可施行热熔法施工，以避免火灾。
5.7.5.附加层施工：基层处理剂干燥后，对特殊部位（如女儿墙、水落口、管根、檐口、阴阳角等部位）做附加层。先按细部形状将卷材剪好，再将卷材底面用手持汽油喷灯烘烤，待其底面成熔融状态即可立即粘贴在已涂刷基层处理剂的基层上，并压实铺实。附加卷材的宽度不小于500mm每边不小于250mm，附加层应横向铺贴，并尽量减少接头，接头搭接宽度不小于100mm。
5.7.6.弹线：在已处理好并干燥的基层表面按照所选卷材的宽度留出搭接缝尺寸、将铺贴卷材的基准线弹好，以便按此基准线进行卷材铺贴施工。立墙泛水粘贴高度为屋面建筑完成面上300mm。
5.7.7.铺贴卷材
(1)卷材的搭接
●长边的搭接：卷材纵向搭接宽度≥100 mm，采用热熔法施工应在边部形成一道沥青层。
●短边的搭接：卷材两端必须全部粘接，搭接长度≥100mm，采用热熔法施工应在边部形成一道沥青层。
●同一层相邻两幅卷材铺贴时，横向搭接边应错开1500mm以上。
(2)大面卷材的铺贴
●大面积满贴采用“滚铺法”，先铺粘大面，后粘接搭接缝，这种方法可以保证卷材铺贴质量，优于卷材与基层及卷材搭接缝一次熔铺。
●熔粘端部卷材：将整卷卷材（勿打开）置于铺贴起始端，对准基层上已弹好的线，滚展卷材约1米，由一人将这一米卷材拉起，另一人站在卷材底面手持液化气火焰喷枪，慢旋开关，点燃火焰，调成蓝色，将火焰对准卷材与基层交接处，同时加热卷材底面与基层面，待卷材底面胶呈熔融状即进行粘铺，再由一人以手持压辊对铺贴的卷材进行排气压实，这样铺到卷材端头约30cm时，将卷材端头翻放在隔热板上再行焙融，最后，将端部卷材铺牢压实。
●滚粘大面卷材，起始端粘牢后，持火焰枪的人应站在滚铺前方，对着待铺的整卷卷材，点燃喷枪烘烤卷材底面与基层的交接处，宽度控制在20cm。至卷材底面胶层呈黑色光泽并伴有微泡，即及时推滚卷材进行粘铺，后随一人施行排气压实工序。
5.7.8.热熔封边：卷材搭接缝以及卷材收头的铺粘是影响铺贴质量的关键之一，不随大面一次粘铺，而做专门处理。搭接缝及收头的卷材必须100%烘烤，粘铺时必须有熔融沥青从边端挤出，用刮刀将挤出的热熔胶刮平，沿边端封严。末端收头可用密封膏嵌填严密。
5.7.9.面层卷材的铺贴
⑴底层卷材以及卷材之间均为全粘贴热熔法进行施工。操作方法与第一层相同。
⑵上下两层卷材禁止相互垂直铺贴，上层接缝尽量在下层卷材的中部。
5.7.10.检查、验收：
(1)防水层施工完成后，蓄水24小时蔽水试验，必须确认不漏水后在进行下一道工序。
(2) 淋水或蓄水检查排水系统是否畅通，有无渗漏。
5.8 1：3水泥砂浆保护层
屋面面层做法为15mm厚1:3水泥砂浆保护层，1.5m*1.5m中距U型塑料条分缝；
1. 按分格缝间距和宽度埋设分隔条，缝宽20，间距1.5*1.5m。
2.与女儿墙交接处，设置20mm宽隔离带，放置挤塑板隔条。
其他同水泥砂浆找平层
5.9细部构造节点处理
5.9.1.一号地块防水卷材收头做法
(1) 屋面与女儿墙交接缝处的卷材收头应采用金属压条钉压，并用密封材料封严。防水层收头参照图集11J930节点，为下图。

防水卷材收头防水施工要点
(1)铺贴泛水处的卷材应采取满粘法。
(2)卷材收头用金属压条钉压，并用密封材料封固。
5.9.2.通风道出屋面做法
（1）屋面管道防水做至通风管出口压顶底侧。
（2）防水保护层在管道四周加100长A8膨胀螺栓固定。
（3）收口处用密封胶密封。
通风道出屋面做法参见07J916-1 A-10.如下图

靠墙处通风道出屋面做法

5.9.3.屋面变形缝做法
(1) 防水层均应做到高出屋面矮墙或天沟侧壁的顶面
(2) 在上部用合成高分子卷材覆盖，卷材中间下凹到变形缝内20至30mm，在凹槽内垫聚乙泡沫条，两边与屋面上翻的防水层搭接，宽度不少于100mm，
(3) 在顶部铺一层合成高分子卷材，两边应覆盖住前一层合成高分子卷材的搭接缝
(4) 上部再用细石混凝土预制盖板盖压。
(5) 具体构造见屋面变形缝做法详见11J930 J31 节点2.如下图

5.9.4.水落口的防水构造
1.水落口采用金属制品，结构浇筑前进行预埋，顶部标高低于结构板面30mm。
2.水落口杯上口的标高应设置在沟底的最低处。其埋设标高，应考虑水落口设防时增加的附加层和柔性密封层的厚度及排水坡度加大的尺寸。
3.防水层贴入水落口内壁。
4.水落口周围直径500mm范围内的坡度不应小于5%，并采用防水涂料或密封材料涂封，其厚度不应小于2mm。
5.水落口杯与基层接触处应留宽20mm、深20mm凹槽，并嵌填密封材料。
6.一号地块住宅楼内排水雨水口构造详11J930 J25 节点2和11J930 J25 节点1-a-1-a中的节点。

5.9.5.屋面出入口倒置式屋面防水构造
1. 在倒置屋面施工前，防水层施工应进行全面检查，无缺陷、试水部渗漏不积水后，方可进行保温层的施工。保温层铺设时应平稳，与防水层不得架空，拼缝应严密。破损应补好，碎块应用胶结料胶结后使用。
2. 保护层施工时应对保温层采取保护措施，不可直接在保温层上施工。保护层与保温层之间的隔离层应满铺，搭接宽度不小于100mm，不得有露底。具体做法见11J930-J21 节点5见下图

5.9.6落水管
雨水管为A100PVC雨水管，雨水管落屋面处设置素混凝土板600x600x100。
主管加固→管根基层处理→弯头加固→玻璃胶→涂刷刚性防水材料→涂刷柔性防水材料。
1．落水管加固
先用电钻在墙面打眼（安装管夹时）上膨胀螺丝完成对落水管的加固。
2.管根基层处理
弯头部位用钳子在弯头与墙连接部位剔凿，然后基层清理干净，以便查找漏
源进行堵漏。
3. 再用电钻在墙面打眼，将新买的弯头锯成两半用其中的一半打上玻璃胶，安装 管夹并上膨胀螺丝完成对落水管弯头的加固。
落水管等室外构件做法参见11J930 第J26页 节点3，见下图。

5.9.7设备基础做法
　　　屋面设备基础应全包，均按屋面做法进行施工，并按要求进行找坡，防水层应全包裹设施基础的上部，并在地脚螺栓周围做密封处理。地脚螺栓空过防水层处务必要用防水硅胶封严。

5.9.8钢爬梯见03J930-1 第443页。如下图

5.9.9 屋面排气空做法
一、基本要求
1.找平层施工同时留置排气通道，排气通道延屋面坡度方向，通道间距为6m。
2.排气通道宽度20mm。
3.排气通道交叉部位设置排气管。
4.采用PVC Π型条进行分格，作为排气通道。
5.排气管采用直径50mmPVC管制作，打成梅花状的孔眼，透气管按6m×6m间距设置，上部安装防水弯头。
6.排气管高度为500mm
二、施工工艺
主要施工工艺质量控制要求：
1.屋面保温层、找平层施工时按照质量验收规范，禁止雨天施工。
2.水泥砂浆找平层为1：3拌制，水泥强度32.5MPa，找平层厚度30mm。
3. PVC Π型条、分格条按30mm配制。
4.排气通道屋面保温层不能用砂浆堵塞，确保保温层水汽排除通畅。
5.排气管安装牢固，整齐排列，高度一致。
6.屋面保温层PVC透气管穿越刚性防水层及饰面层的部位, 要设置高于屋面面层的防水小平台和附加防水层,并且地砖面层与PVC管道交接处要设置变形缝(变形缝内应采用建筑油膏填嵌,防止不同材料交接面的变形产生裂缝而引起渗漏)。
7.保温层按规定要设置纵横排气槽，36㎡设置一只透气管，使保温层中的水分能从排气槽往出气口外排出。
屋面排气孔细部构造，布置图见附表《屋面排气孔及排气网布置图》。

5.10 验收
1.屋面工程施工按分项工程进行验收，构成分项工程的各检验批应符合相应质量标准的规定。
2.屋面工程隐蔽验收的主要内容：
(1)卷材防水层的基层。
(2)密封防水处理部位。
(3)泛水和变形缝等细部做法。
(4)卷材防水层的搭接宽度和附加层。
3.屋面工程质量应符合下列要求
(1)防水层不得有渗漏或积水现象.
(2)使用的材料应符合设计要求和质量标准的规定。
(3)找平层表面应平整，不得有酥松、起砂、起皮现象。
(4)保温层的厚度、含水率和表观密度应符合设计要求。
(5)泛水和变形缝等构造，应符合设计、规范、业主工艺指导书要求。
(6)卷材铺贴方法和搭接顺序应符合设计要求，搭接宽度正确，接缝严密，不得有绉折、鼓泡和露胎体现象。
(7) 刚性防水层表面应平整、压光，不起砂，不起皮，不开裂。分格缝应平直，位置准确。
(8) 嵌缝密封材料应与两侧基层粘牢，密闭部位光滑、平直，不得有开裂、鼓泡、下塌现象。
4. 检查屋面有无渗漏、积水和排水系统是否畅通，应在雨后或持续淋水2h后进行。有可能蓄水检查的屋面，其蓄水时间不应小于24h。
5.屋面工程验收后，应填写分部工程质量验收记录，归档保存。
6.质量要求
6.1找平层
1.主控项目
(1)找平层的材料质量及配合比，必须符合设计要求。
(2)屋面找平层的排水坡度必须符合设计要求
2.一般项目
(1) 基层与突出屋面结构的交接处和基层转角处，均应做成圆弧形，且整齐平顺。
(2) 水泥砂浆找平层应平整、压光，不得有酥松、起砂、起皮现象。
(3) 找平层分格缝的位置和间距应符合设计要求。
(4) 找平层平整度的允许偏差不得超过5mm。
6.2 保温层
1.主控项目
(1)保温材料的堆积密度或表观密度、导热系数以及板材的强度、吸水率，必须符合设计要求。
(2)保温层的含水率必须符合设计要求。
2.一般项目
(1)板状保温材料紧贴(靠)基层，铺平垫稳，拼缝严密，找坡正确。
(2)板块保温层厚度允许偏差为±5%，且不得大于4mm。
6.3卷材防水层
1.主控项目
(1)卷材防水层所用卷材及其配套材料，必须符合设计要求。
(2)卷材防水层不得有渗漏或积水现象。
(3)卷材防水层在天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求。
2.一般项目
(1)卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层收头应与基层粘结并固定牢固，缝口封严，不得翘边。
(2) 卷材防水层上的撒布材料和浅色涂料保护层应铺撒或涂刷均匀，粘结牢固；水泥花砖保护层与卷材防水层间应设置隔离层；刚性保护层的分格缝留置应符合设计要求。
(3)卷材铺贴方向应正确，卷材搭接宽度的允许偏差为-10mm。
6.4.屋面工程施工中应做分项工程的交接检查；未经检查验收，不得进行后续施工。
6.5.防水层施工中，每一道防水层完成后，应由专人检查，合格后方可进行下一道施工。
6.6.施工人员应加强成品保护意识：已完成的防水层，及时采取保护措施，不得损坏，以免造成隐患；勿使器具损伤卷材，勿使重物砸破卷材，勿穿钉掌鞋或带泥沙硬底鞋施工；防水层施工后，两天内不得上人。
6.7.材料运输及存储时应立放，并应严禁烟火及烈日暴晒，堆放处应远离热源及易燃品。
6.8.施工温度以10—25℃最佳，不宜在小于5℃和大于35℃的气温下施工，下雨、大风天气应停止施工。
6.9.施工现场要有充足的消防器材及消防设施，保持消防道路畅通。
6.10.防水层施工完成后，及时验收并施工隔离层和保护层。
7.雨季施工措施
屋面施工应尽可能在雨期前完成施工，并安好水落管。确保屋面排水顺畅。
7.1.保温层铺设必须避开雨天，并及时做好找坡层，以免保温层含水过多。
7.2.如卷材防水之前遇大雨，应将保温层找坡层覆盖，雨后待干燥后继续施工。
7.3.卷材防水不得在雨天施工，新做的防水层遇雨时应用塑料薄膜覆盖严实，不得使新做的防水层遭到冲刷。卷材当天均应做好收头工作。
7.4.雨天必须将屋面通风口、管道口、及排气口封闭，以免雨水进入烟风道及保温层。
7.5.屋面施工应沿雨水顺流方向施工。
7.6.雨天应对落水口部位做好防护，以免水流过大造成人身伤害。
8.安全及文明施工措施
9.1.施工人员均需经过三级安全教育培训并持有安全操作上岗证。进入现场必须戴好安全帽，系好安全带，穿具有安全性的软底鞋。
9.2.要求上部作业人员文明施工，不得随意乱丢施工材料及建筑垃圾。
9.3.制定文明施工制度，划分环卫包干区，做到责任到人。
9.4.施工班组长必须对班组作业区的文明现场负责。坚持谁施工，谁清理，做到工完场清。下班前必须清理干净。
9.5.防水材料要存放在专人负责的库房，不要长时间将材料放置在露天下。库房严禁烟火并挂有醒目的警告标志和防火措施。所有材料堆放及操作地点要备好、备齐消防用灭火器。
9.6.运输线路应畅通，各项运输设施应牢固可靠，屋面空洞及檐口应有安全设施。
9.7.施工前应进行安全技术交底工作，施工操作过程符合安全技术规定。
9.8.施工现场和配料场地应通风良好，操作人员应穿软底鞋、工作服、扎紧袖口，并应配戴手套及鞋盖。涂刷处理剂和胶粘剂时，必须戴防毒口罩和防护眼镜。外露皮肤应涂擦防护膏。操作时严禁用手直接揉擦皮肤。
9.9.患有皮肤病、眼病、刺激过敏者，不得参加防水作业。施工过程中发生恶心、头晕、过敏等，应停止作业。患恐高症及易头晕、眼花者严禁进行高空作业。
9.10. 使用液化气喷枪及汽油喷灯，点火时，火嘴不准对人。汽油喷灯加油不得过满，打气不能过足。
9.11.装卸溶剂（如苯、汽油等）的容器，必须配软垫，不准猛推猛撞。使用容器后，其容器盖必须及时盖严。
9.12.高空作业人员不得过分集中，作业高度超过2m时应系好安全带。
9.13.高出作业屋面周边沿和预留孔洞，必须按“洞口、临边”防护规定进行安全防护。
9.14.防水卷材采用热熔粘结，使用明火（如喷灯）操作时，应申请办理用火证，并设专人看火。配有灭火器材，周围30M以内不准有易燃物。
9.15.雨、雪、霜天应待屋面干燥后施工。六级以上大风应停止室外作业。
9.16.下班清洗工具。未用完的溶剂，必须装入容器，并将盖盖严。
9.17.操作时应注意风向，防止下风操作人员中毒、受伤，熬制玛蹄脂应防止烫伤。
9.18.屋面作业必须严格按照《黑龙江省建筑工程施工安全操作规程》中的规定做好安全防护，避免发生安全事故。

9.应急预案
1.机构与职责
1 .1组织机构
组 长：项目经理
副组长：执行经理
组 员：安全经理、质检经理、质检员、安全员
1.2急救中心：120
火警中心：119
报警中心：110
应急领导小组职责：研究、审批抢险方案；组织、协调各方抢险救援的人员、物质、交通工具等；保持与上级领导机关的通讯联系，及时发布现场信息。
2. 应急组织的职责及分工
1、组长职责：
1）决定是否存在或可能存在重大紧急事故，要求应急服务机构提供帮助并实施场外应急计划，在不受事故影响的地方进行直接控制；
2）复查和评估事故（事件）可能发展方向，确定其可能的发展过程；
3）指导设施的部分停工，并与领导小组成员及总包项目部的关键人员配合指挥现场人员撤离，并确保任何伤害者都能得到足够的重视；
4）与场外应急机构取得联系及对紧急情况的处理作出安排；
5）在场（设施）内实施交通管制，协助场外应急机构开展服务工作；
6）在紧急状态结束后，控制受影响地点的恢复，并组织人员参加事故的分析和处理。
2、副组长职责：
1）评估事故的规模和发展态势，建立应急步骤；确保员工的安全和减少设施和财产损失；
2）如果必要，在救援服务机构来之前直接参与救护活动；
3）安排寻找受伤者及安排非重要人员撤离到集中地带；
4）设立与应急中心的通讯联络，为应急服务机构提供建议和信息。
3、组员职责
1）认真落实领导安排的任务；
2）将现场情况及时反馈给领导；
4、应急资源
应急资源的准备是应急救援工作的重要保障，项目部应根据潜在事故的性质和后果分析，配备应急救援中所需的消防手段、救援机械和设备、交通工具、医疗设备和药品、生活保障物资。
应急物资主要有：氧气瓶、乙炔瓶、气割设备一套、急救药箱一个、手电三个（司机、电工、经理各1个）、对讲机三部

5.发生物体打击事故应急救援
1.发生物体打击事故，应马上组织抢救伤者脱离危险现场，以免再发生损伤。
2.在移动昏迷的颅脑损伤伤员时，应保持头、颈、胸在一直线上，不能任意旋曲。若伴颈椎骨折，更应避免头颈的摆动，以防引起颈部血管神经及脊髓的附加损伤。
3.观察伤者的受伤情况、部位、伤害性质，如伤员发生休克，应先处理休克。遇呼吸、心跳停止者，应立即进行人工呼吸，胸外心脏挤压。处于休克状态的伤员要让其安静、保暖、平卧、少动，并将下肢抬高约20度左右，尽快送医院进行抢救治疗。
6.发生高处坠落事故应急救援
1.发生高处坠落事故，应马上组织抢救伤者，首先观察伤者的受伤情况、部位、伤害性质，如伤员发生休克，应先处理休克。遇呼吸、心跳停止者，应立即进行人工呼吸，胸外心脏挤压。处于休克状态的伤员要让其安静、保暖、平卧、少动、并将下肢抬高约20度左右，尽快送医院进行抢救治疗。
2.遇有创伤性出血的伤员，应采取正确的现场止血处理措施，迅速包扎止血，使伤员保持在头低脚高的卧位，并注意保暖。
3.动用最快的交通工具或其他措施，及时把伤者送往邻近医院抢救，运送途中应尽量减少颠簸，同时，密切注意伤者的呼吸、脉搏、血压及伤口的情况。
7.救援路线图
