大厦总承包工程防水工程专项施工方案.docx

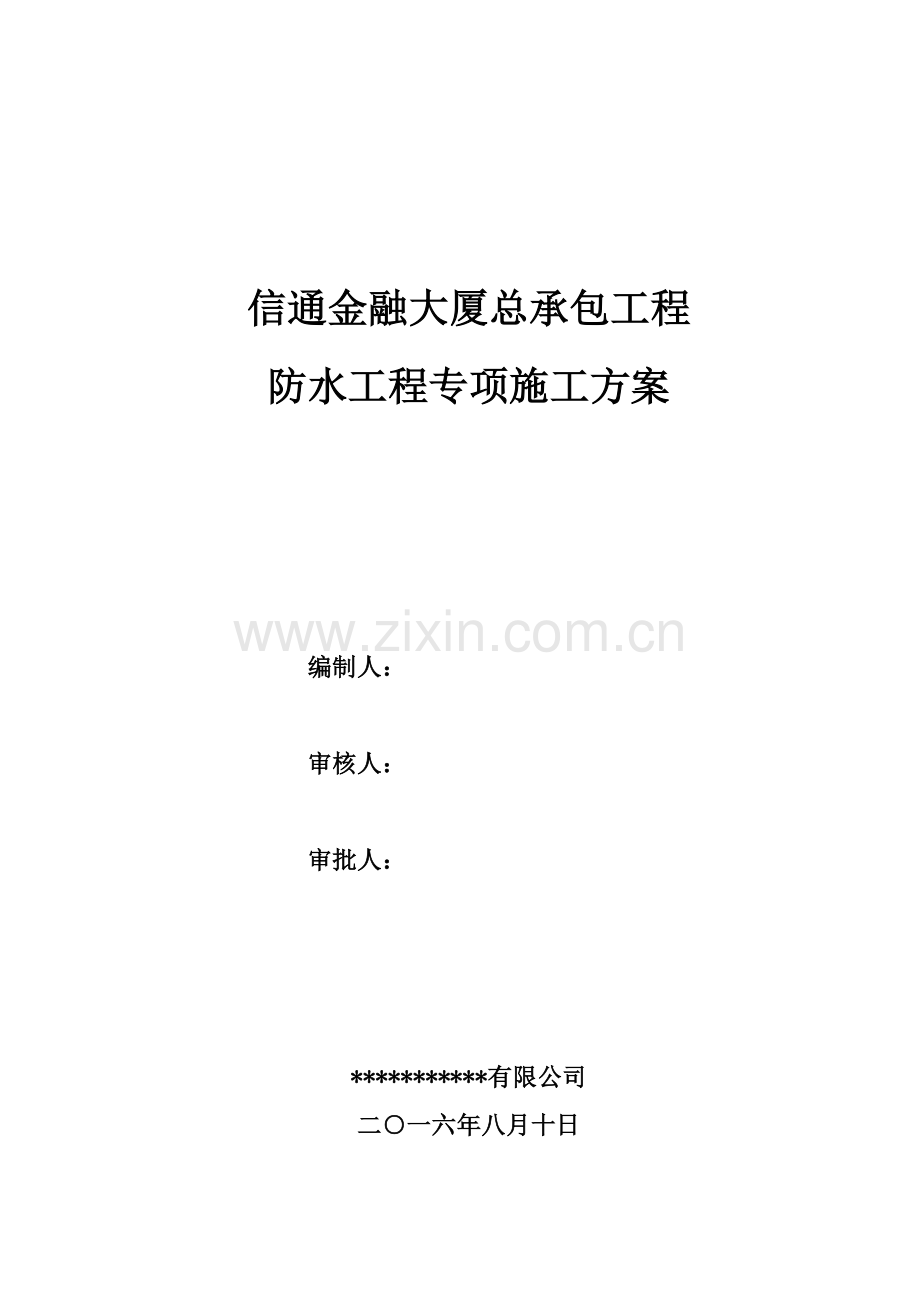

信通金融大厦总承包工程
防水工程专项施工方案

编制人：

审核人：

审批人：

***********有限公司
二○一六年八月十日

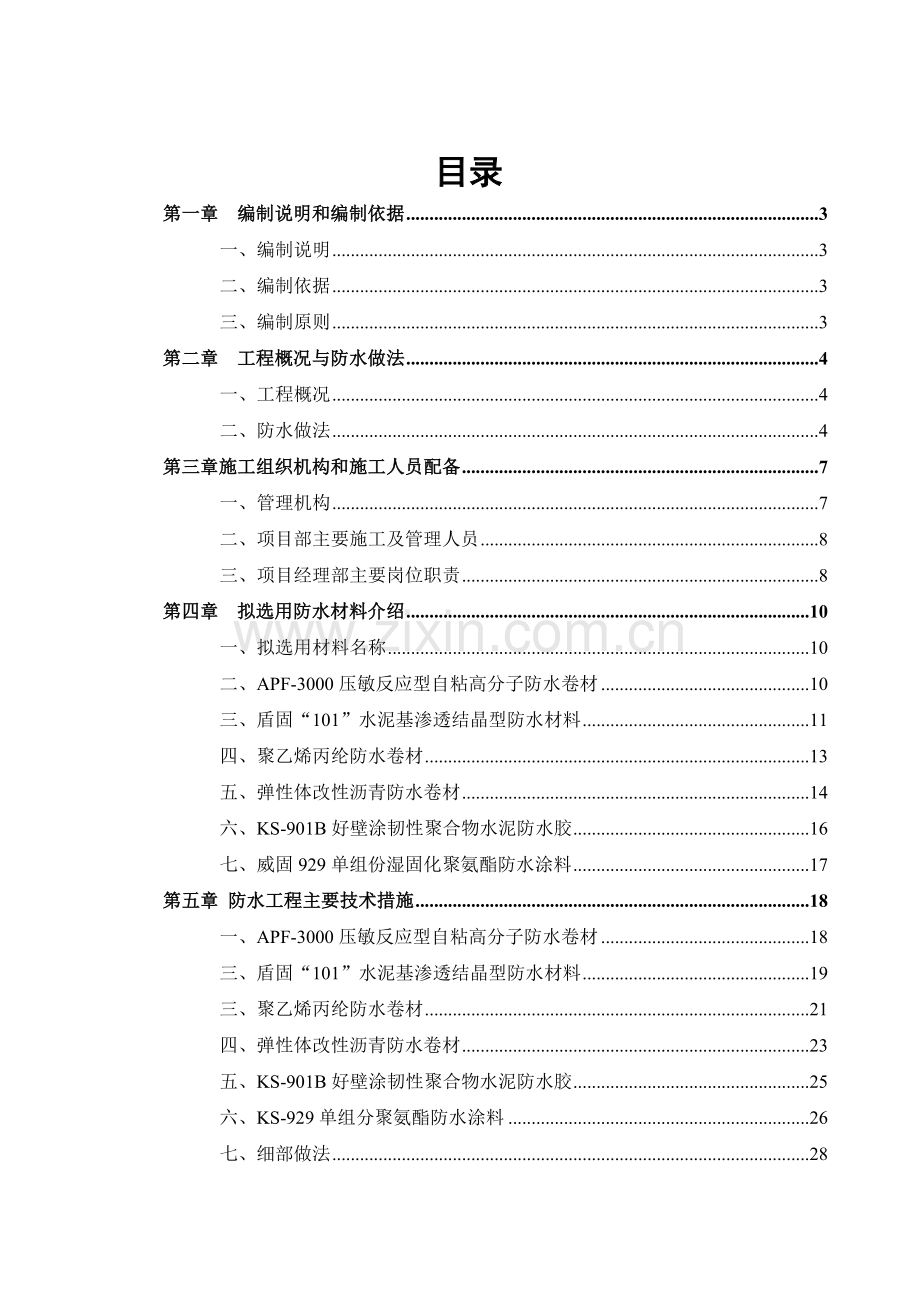

目录
第一章 编制说明和编制依据 3
一、编制说明 3
二、编制依据 3
三、编制原则 3
第二章 工程概况与防水做法 4
一、工程概况 4
二、防水做法 4
第三章施工组织机构和施工人员配备 7
一、管理机构 7
二、项目部主要施工及管理人员 8
三、项目经理部主要岗位职责 8
第四章 拟选用防水材料介绍 10
一、拟选用材料名称 10
二、APF-3000压敏反应型自粘高分子防水卷材 10
三、盾固“101”水泥基渗透结晶型防水材料 11
四、聚乙烯丙纶防水卷材 13
五、弹性体改性沥青防水卷材 14
六、KS-901B好壁涂韧性聚合物水泥防水胶 16
七、威固929单组份湿固化聚氨酯防水涂料 17
第五章 防水工程主要技术措施 18
一、APF-3000压敏反应型自粘高分子防水卷材 18
三、盾固“101”水泥基渗透结晶型防水材料 19
三、聚乙烯丙纶防水卷材 21
四、弹性体改性沥青防水卷材 23
五、KS-901B好壁涂韧性聚合物水泥防水胶 25
六、KS-929单组分聚氨酯防水涂料 26
七、细部做法 28
第六章 质量验收标准 34
第七章 资源配备及进度计划 39
一、资源配备计划 39
二、人员配备计划 39
三、进度计划 40
第八章 确保安全生产的技术组织措施 41
一、安全施工目标 41
二、安全生产组织管理措施 41
三、安全文明生产技术措施 42
第九章 确保防水工程质量技术组织措施 43
一、工程质量总目标 43
二、工程质量管理措施 43
三、工程质量的技术组织措施 44

第一章 编制说明和编制依据
一、编制说明
我司通过工程部技术人员，根据踏勘现场所了解的具体情况、把握我司现有的施工力量和技术装备情况结合我司在其它类似工程施工中取得的经验及我司现行的企业标准和质量保证体系的相关内容，特编制了本工程施工方案。根据本工程的设计特点、功能要求，并对工程资金的合理利用、工程质量负责，以“科学、经济、优质、高效”为编制原则而制定，本方案只针对信通金融大厦主体结构防水工程施工。
二、编制依据
（1) 《中华人民共和国建筑法》以及其它有关法律、法规；
（2) 国家标准《建筑工程施工质量统一验收标准》（GB 50300-2013）；
（3) 《屋面工程质量验收规范》（GB50207-2002）；
（4) 国家标准《地下防水工程技术规范》（GB 50108-2008）；
（5) 国家标准《地下防水工程质量验收规范》（GB 50208-2011）；
（6) 《深圳市建筑防水工程技术规范》（SJG19-2010）；
（7) 《建筑防水工程技术规程》（DBJ15-19-2006）；
（8) 《建筑施工高处作业安全技术规范》（JGJ80-91）；
（9) 《建筑施工安全检验标准》（JGJ59-99）；
（10) 《深圳市建筑防水构造图集》（SJ·A、SJ·B）；
（11) 信通金融大厦防水工程设计施工图纸及其他技术要求；
（12) 我司质量/环境/职业健康安全管理体系有关文件及我司的人员、设备、技术能力和施工管理经验。
（13) 工程的设计要求及特点。
三、编制原则
（1）坚持质量第一、用户至上的宗旨，全面执行我公司质量方针，严格按照ISO9001国际标准2000版要求进行施工管理，切实贯彻执行国家施工及验收规范，操作规程和制度，确保工程质量和安全。
第二章 工程概况与防水做法
一、工程概况
工程名称：信通金融大厦
建设地点：***********
建设单位：深圳农村商业银行
总包单位：***********有限公司
监理单位：***********有限公司
使用功能：商务办公、商业营业及配套用房
工程概况：本项目位于深圳宝安中心区。中央绿洲西侧，图书馆旁。东临宝兴路，南临海秀路，北至小区路，南侧用地连接市政公共走廊，并于地铁五号线相接。本项目主要功能为农村商业银行总部办公，裙楼为银行对外营业区域，地下主要为停车库。
二、防水做法
1、防水材料（包括附材）必须通过对优秀厂家的考察比较确定，保证满足及设计、施工规范的要求。
2、防水工程施工前进行专项设计，尤其是对于各个节点必须有详细的节点设计图纸，节点设计必须合理科学。
3、防水施工过程中严格管理并使其整个施工过程处于有效控制中。
4、防水工程施工完成后制定严格详细的成品保护措施，确保成品不被破坏。
5、制定本方案的宗旨是：以“多道设防、整体密封、防排结合”为总原则，即采用柔性防水层与刚性结构自防水相结合，优势互补，采用多道防水防线以确保防水效果，并使结构的底板、外墙等防水层全部交圈，形成整体防水层，且使之叠加的防水抗渗效果。
6、样板指引方案，在施工前，先在现场区域选择一块约十平米或一套作业面作为样板，后面施工时就以样板标准进行施工。
1、地下室防水
项目名称
防水做法
部位
地下室
1、面层见室内材料做法表
2、7厚聚合物水泥防水涂料
3、1厚水泥基渗透结晶防水涂料(1.5kg/㎡)
4、防水钢筋混凝土底板
5、50厚C20细石混凝土
6、低档油毡隔离层一层
7、2.5厚单组分聚氨酯防水涂膜
8、20厚1:2.5水泥砂浆找平
9、100厚C15混凝土垫层
10、素土夯实
地下室底板
1、面层见室内材料做法表
2、防水混凝土外墙
3、2厚单组分聚氨酯防水涂膜+1.5厚双面自粘高分子防水卷材
4、50厚聚苯乙烯泡沫板保护层
5、2：8灰土分层夯实
地下室侧墙
1、覆土或面层
2、50厚C20细石混凝土保护层
3、低档油毡隔离层一层
4、2厚单组分聚氨酯防水涂膜+1.5厚自粘高分子防水卷材
5、20厚1:2.5水泥砂浆找平
6、防水混凝土顶板
地下室顶板
2、屋面防水
项目名称
防水做法
部位
屋203
1.40厚C20细石混凝土（SRI综合反射系数值>78）内配∅4钢筋双向中距150
2.干铺聚酯纤维无纺布一层
3.45厚挤塑聚苯保温板（周边500mm采用45厚发泡水泥保温板）
4.0.7厚聚乙烯丙纶防水卷材中间夹1.3厚聚合物防水砂浆
5.20厚1:2.5水泥砂浆找平
6.最薄20厚1:8水泥憎水膨胀珍珠岩找2%坡
7.混凝土屋面
不上人屋面做法01,一级防水
屋201
1.30厚250x250，C20预制混凝土板（SRI综合反射系数值>78），缝宽3-5，1:1水泥砂浆填缝，四周设50mm宽骨料碎石
2.铺25厚中砂
3.干铺聚酯纤维无纺布一层
4.90厚挤塑聚苯保温板（周边500mm采用90厚发泡水泥保温板）
5.0.7厚聚乙烯丙纶防水卷材中间夹1.3厚聚合物防水砂浆
6.20厚1:2.5水泥砂浆找平
7.最薄20厚最厚135厚1:8水泥憎水膨胀珍珠岩找2%坡
8.混凝土屋面
上人屋面做法02,一级防水
屋201改，用于F33露台
1.30厚室外木地板（SRI综合反射系数值>78）经防腐防水耐火处理
2.50x200木龙骨经防腐防水处理@400
3.铺25厚中砂
4.干铺聚酯纤维无纺布一层
5.45厚挤塑聚苯保温板（周边500mm采用45厚发泡水泥保温板）
6.0.7厚聚乙烯丙纶防水卷材中间夹1.3厚聚合物防水砂浆
7.20厚1:2.5水泥砂浆找平
8.最薄20厚最厚80厚1:8水泥憎水膨胀珍珠岩找2%坡
9.混凝土屋面
上人屋面做法03,一级防水
2、楼、地面防水
项目名称
防水做法
部位
汽车坡道、自行车车道
1、30厚1:2 水泥砂浆表面，抹深锯齿形礓蹉
2、素水泥浆一道（内掺建筑胶）
3、50厚C20细石砼保护层（双向∅6@150,钢筋网片绑扎或点焊）
4、低档油毡隔离层一层
5、卷材总厚度不小于4+3厚弹性改性沥青（SBS）防水卷材
6、20厚1:2.5水泥砂浆找平
7、防水混凝土顶板
汽车坡道、自行车车道
楼13B
1、10～15厚地砖，干水泥擦缝
2、20厚1:3干硬性水泥砂浆结合层，表面撒水泥粉
3、1.5厚聚氨酯防水层或2厚聚合物水泥基防水涂料
4、1:3水泥砂浆或最薄处30厚C20细石混凝土找坡层抹平
5、60厚LC7.5轻骨料混凝土
6、现浇钢筋混凝土楼板或预制楼板现浇叠合层
男、女卫生间、茶水间、清洁间、直饮水机房、消防泵房
楼18A
1、20mm厚磨光石材板，水泥浆擦缝
2、钢构件架空层
3、20mm厚水泥砂浆1:2.5水泥砂浆保护层
4、1.5mm厚聚氨酯防水层
5、最薄处30mm最厚70mm厚轻集料混凝土找坡
6、水泥浆一道（内掺建筑胶）
7、 混凝土楼板
男、女卫生间、茶水间、清洁间
3、墙面防水
项目名称
防水做法
部位
内16
1、白水泥擦缝（或1:1彩色水泥细砂砂浆勾缝）
2、墙面砖（粘贴前墙砖充分浸湿）
3、4厚强力胶粉粘结层，揉挤压实
4、1.5厚聚合物水泥基防水涂料防水层
5、9厚1:3水泥砂浆分层压实抹平
男、卫生间内墙

第三章施工组织机构和施工人员配备
一、管理机构
公司实行两极管理，即公司一级管理，项目经理部二级管理。公司级管理，由公司总经理负责全公司的各项管理工作，公司总工程师负责各项目工程的质量，安全及生产技术管理工作，公司机关设立工程部、质安部，市场部和行政部等科室，工程部负责各项目工程的施工进度计划，各项目之间的协商工作，质安部负责施工生产和质量，安全教育及检查督促工作。
项目经理
技术负责人

质检员

安全员

施工员

材料员

资料员

施工班组

工程项目部实行项目经理负责制，以项目经理为主组织项目经理部，负责该工程的指挥与管理，执行各项国家规范、规程，标准以及工程式项目组织设计，保质保量完成施工承包合同任务，项目经理部设项目经理、副经理、技术负责人、工程部长、技术员、安全员、成本员、材料员等管理岗位。
二、项目部主要施工及管理人员
经慎重考虑，参与本工程施工的其它管理人员也均是我公司的业务骨干，多次被评为公司的先进工作者，项目部管理人员职责分工明确，协同配合，在项目经理的领导下，项目部全面负责现场的施工、技术、质量、安全，核算等工作，并根据作业计划和施工预算提出劳动力，材料机具需用计划。统一指挥生产，保证本工程的工期、质量、成本、安全和文明施工等各项控制目标和各项经济技术指标的实施。
三、项目经理部主要岗位职责
1、项目经理
（1）全面主管项目的施工生产和经营管理工作，对工程质量、施工进度、安全、文明施工和工程成本负全面责任，作为企业法宝代表的委托人对处理一切与工程有关的事宜、接受甲方、监理的监督、检查和指导，履行合同规定的各项义务。
（2）合理组织的施工生产，有效协调各专业，各工种之间的分工合作，负责贯彻执行施工组织设计，对施工进度进行动态控制管理工作，确保分段工期和总工期限目标的实现。
（3）搞好现场的安全文明施工，配合总包达到深圳市示范文明工地
2、技术负责人
（1）对本项目的技术工作负全面责任，在项目经理领导下主管项目的施工技术管理。
（2）熟悉和掌握有关的施工，技术规程、规范和标准，并在施工中严格组织实施，熟悉施工图纸，监督按图施工情况，严把技术关
（3）负责制定各项施工方案，并对实施进行跟踪、指导。
（4）负责项目对内，对外的技术联系点，解决施工中存在的各种技术问题。
（5）对工程质量进行监控和管理，采取有效措施，采取技术措施，确保工程验收优良。
（6）负责施工技术资料收集、整理等管理工作。确保资料的真实性，完整性和及时性。
3、项目管理人员
（1）负责项目有关的日常施工技术工作，包括图纸识读、工艺编制、国家规范的执行、技术资料的收集与甲方，监理，设计院的技术协调；
（2）对工艺质量进行监督，同时对工艺过程参数进行收集整理，以便加强技术资料的设备，为技术进步进行资料积累；
（3）编制详细的技术安全措施方案，并对实施进行监督；
（4）对整个项目的材料送检和材料质量评定负责，严格监督次品不合格的退场；
（5）认真贯彻本公司质量体系的实施，经常对本项目质量体系进行审核，检查；
（6）组织本项目的质量评定和竣工验收工作；
（7）负责整个项目工程造价的问题测算，为有关管理人员决策提供依据；
（8）负责施工过程中施工预算的编制以及施工图预算进行比较；
（9）向相关单位编制抄送《项目施工月进度计划表》，以此作为甲方拔备项目进度资金的依据；
（10）组织项目和各项具体施工的布置和施工协调工作，及时掌握工程的各种材料，物资，劳动方面的动态并与技术部，项目经理协调解决处理问题的方法。

第四章 拟选用防水材料介绍
一、拟选用材料名称
材料名称
规格型号
执行标准
使用部位
APF-3000压敏反应型自粘高分子防水卷材
1.5mm*20m
D类I型
GB/T23457-2009
地下室侧墙、顶板
盾固“101”水泥基渗透结晶型防水材料

GB18445-2012
地下室底板
聚乙烯丙纶防水卷材
0.7mm
JS2
GB 18173.1-2006
屋面
弹性体改性沥青防水卷材
4.0*10、PY类I型
3.0*10、PY类I型
JC/T1075-2008

汽车坡道、自行车坡道
KS-901B好涂壁柔韧性聚合物水泥防水胶
II型
GB/T23445-2009
卫生间、直饮水机房、消防泵房、污水泵房、夹层等
KS-929双组份聚氨酯防水涂料
单组分I型
GB/T19250-2013
卫生间、直饮水机房、消防泵房、污水泵房、夹层等
二、APF-3000压敏反应型自粘高分子防水卷材
1、产品简介
压敏反应型自粘高分子防水卷材(APF3000)是科顺公司自主研发的专利产品，连续被建设部定为科技成果推广项目，自推出以来一直是国家重点工程、市政工程首选的自粘类产品。精益求精、不断创新的科顺公司与美国维罗™公司合作，特制的交叉叠压强力膜配合科顺公司的压敏反应胶给APF带来了一个全新的升级，为防水领域带来新一代自粘防水卷材APF-3000。强力双层叠加薄膜加纵横网状结构设计，使其抗撕裂强度、尺寸稳定性、热稳定性和抗紫外线都能大大提升。它采用专利施工工艺湿铺法使卷材压敏反应胶与水泥凝胶产生交联啮合的化学反应，犹如在基面上生成的一层强有力的防水皮肤，该皮肤与基面不脱开，能确保满粘不窜水，保证防水层的持久坚韧。
2、产品特性
（1) 双重防水双重保障；
（2) 优异的抗撕裂性与尺寸稳定性；
（3) 质地柔软，耐穿刺；
（4) 抗UV紫外线，户外暴露时间长（外露时间可达6个月）；
（5) 延伸率和抗拉伸强度黄金点平衡；
（6) 热稳定性大幅提高，夏日施工阳光暴晒不起皱，不变形。
3、适用范围
（1) 地下工程、地下车库顶板、种植屋面、屋顶花园；
（2) 地铁、隧道工程、水池、屋面工程；
（3) 有腐蚀及结构有较大变形部位的防水；
（4) 其它对防水防潮有较高要求的仓库、车间等。
4、性能指标
项目
技术指标
PE
I
II
拉伸性能
拉力/(N/50mm) ≥
150
200
最大拉力时延伸率∕％ ≥
200
沥青断裂延伸率/% ≥
400
拉伸时现象
拉伸过程中，在膜断裂前无沥青涂盖层与膜分离现象。
钉杆撕裂强度，N ≥
60
110
耐热性
70℃滑动不超过2mm
低温柔性∕℃
-20
-30
无裂纹
三、盾固“101”水泥基渗透结晶型防水材料
1、产品简介
盾固101水泥基渗透结晶型防水材料是本公司引进美国设备和原材料生产的种水泥基类防水材料，由硅酸盐水泥，经特殊处理的一组活性化合物和石英砂组成的粉末状材料。盾固1 01水泥基渗透结晶型防水材料的活性化学物质通过载体向混凝土内部的毛细管道渗透，与游离的石灰分子和水分子发生反应，形成不溶于水的结晶体，结晶体会渗透到混凝土的深层，填塞毛细孔道和孔隙，井留在混凝土中，使混凝土致密，阻止水的渗透通道，从而起到密封混凝土的作用。
2、产品特性
（1) 可施工于混凝土结构的迎水面和背水面；
（2) 特别适合于潮湿基面施工；
（3) 活性良好，能自然愈合0.4mm以下的细裂缝；
（4) 保护钢筋，防止钢筋锈蚀；
（5) 可保护混凝土结构免受废水、海水及化学药品和溶剂的侵蚀；
（6) 增强混凝土结构的强度，防止冻融循环对混凝土的破坏；
（7) 因其独特的渗透性，施工后无需设置保护层；
（8) 无毒无害，可用于饮用水的混凝土结构上；
（9) 使用简便，操作简单，无施工接缝。
3、适用范围
（1) 适用于游泳池、饮用水池、污水池、海洋水族馆、水坝、水库等各种贮水池的防水防渗处理。
（2) 适用于地下室、地下水道、电梯井、阳台、卫生间等浸水环境的防水防渗。
（3) 适用于路桥、隧道、体育场、核电厂、军事设施、市政工程及桩头处理的防水工程。
4、性能指标
项目
指标
外观
均匀，无结块
含水率/%
≤1.5
细度，0.63mm筛余/%
≤5
氯离子含量/%
≤0.10
施工性
加水搅拌后
刮涂无障碍
20min
刮涂无障碍
抗折强度/MPa，28d
2.8
抗压强度/MPa，28d
15.0
湿基面粘结强度/MPa，28d
1.0
四、聚乙烯丙纶防水卷材
1、产品简介
 聚乙烯丙纶复合防水卷材是采用聚乙烯、高强丙（涤）纶无纺布、紫外线隔光剂、抗老化剂等高分子原料，由自动化生产线一次性挤出成型加工制成。卷材中间层是防水层和防老化层，上下两面是增强粘结层，牢固、可靠、无翘边、无空鼓，双层防水，是一种新型的防水材料。
2、产品特点
由于掺入抗老剂，产品具有很强的抗老化、耐氧化、耐腐蚀的特点，柔韧性好、易弯曲且不折断、抗拉和抗穿孔性能好，符合国标要求。可以和建筑同寿命，聚乙烯丙纶防水卷材埋在沙土中不腐烂、不风化可以在环境唯独-40℃～100℃范围内长期稳定使用。
可在潮湿肌层上施工，大雨停后，将积水扫净即可立即施工，有利于抢工期。而且建筑物立墙不用做拉毛和界面处理。直接在卷材上粘帖瓷砖，既省工又省力。
耐穿刺性好，适用于各种种植面防水，能起到阻根刺的作用，防水效果明显。是一种无毒、无污染的绿色环保产品。
3、适用范围
 聚乙烯丙纶复合防水卷材适用于工业与民用建筑的地下室、屋面的防水、地面防水、防潮隔气、室内墙地面防潮、卫生间防水、水利池库、渠道、桥涵防水、地铁、隧道、水坝防渗、冶金化工防污染等防水，尤其适用于耐久性、耐腐蚀性要求高和易变形的重点工程。
4、性能指标
序号
项目
FS2 1
1
断裂拉伸强度 N/cm
常温 ≥
60
60℃ ≥
30
2
拉断伸长率 %
常温 ≥
400
-20 ≥
10
3
撕裂强度 N ≥
20
4
不透水性，30min 无渗漏
0.3Mpa
5
低温弯折 ℃ ≤
-20
6
加热伸缩量 mm
延伸 ≥
2
收缩 ≥
4
7
热空气老化（80℃×168h）
断裂拉伸强度保持率 % ≥
80
胶断伸长保持率 % ≥
70
8
耐碱性（质量分数为10%的Ca（OH）2溶液，常温×168h
断裂拉伸强度保持率 % ≥
80
胶断伸长保持率 % ≥
80
9
人工候化
断裂拉伸强度保持率 % ≥
80
胶断伸长保持率 % ≥
70
五、弹性体改性沥青防水卷材
1、产品简介
弹性体改性沥青聚酯胎耐根穿刺防水卷材是以长纤聚酯纤维毡、特殊复合铜胎基或铜箔胎基为卷材胎基，以添加进口化学阻根剂的SBS改性沥青为涂盖材料，两面覆以聚乙烯膜、细砂或矿物粒料为隔离材料制成的改性沥青卷材。
2、产品特点
（1）具有防水和阻止植物根穿透双重功能，能够承受植物根须穿刺，长久保持防水功能；既防根穿刺，又不影响植物正常生长；
（2）可形成高强度防水层，抵抗压力水能力强，并耐穿刺、耐咯破、耐撕裂、耐疲劳；
（3）抗拉强度高，改性沥青涂盖层厚度大，对基层收缩变形和开裂的适应能力强；
优异的耐高低温性能，冷热地区均适用；
（4）耐腐蚀、耐霉菌、耐候性好；
（5）热熔法施工，施工方便且热接缝可靠耐久。
3、适用范围
适用于各种屋面、地下室顶板，架空层、花池等
4、性能指标
上述系列产品性能包括基本性能和应用性能。基本性能符合《GB 18242-2008》弹性体改性沥青防水卷材（见表1）。应用性能符合JC/T1075-2008《种植屋面用耐根穿刺防水卷材》要求（见表2）。
表1 产品基本性能表

序号
项目
指标
I
II
PY
G
PY
G
PYG
1
可溶物含量/（g/m²）
≥
3mm
2100
--
4mm
2900
--
5mm
3500
试验现象
--
胎基不燃
--
胎基不燃
--
2
耐热性
℃
90
105
≤mm
2
试验现象
无流淌，滴落
3
低温柔性/℃
-20
-25
无裂缝
4
不透水性30min
0.3Mpa
0.2Mpa
0.3Mpa
5
拉力
最大峰拉力/（N/50mm）≥
500
350
800
500
900
次高峰拉力/（N/50mm）≥
—
—
—
—
800
试验现象
拉伸过程中，试件中部无沥青漆盖层开裂或与胎基分离现象
6
延伸率
最大峰时延伸率/% ≥
30
—
40
—
—
第二峰时延伸率/% ≥
—
—
15
7
浸水后质量增加/% ≤
PE,S
1.0
M
2.0
8
热老化
拉力保持率/% ≥
90
延伸率保持率/% ≥
80
低温柔性/℃
-15
-20
无裂纹
尺寸变化率/% ≥
0.7
—
0.7
—
0.3
质量损失率/% ≥
1.0
9
渗油性
张数 ≤
2
10
接缝剂剥离强度/（N/mm） ≥
1.5
11
钉杆撕裂强度a/N ≥
—
300
12
矿物粒料粘附性b/g ≤
2.0
13
卷材下表面沥青涂盖厚度a/mm
1.0
14
人工气候加速老化
外观

/
六、KS-901B好壁涂韧性聚合物水泥防水胶
1、产品简介
好涂壁柔韧性聚合物水泥防水胶，系采用优质建筑专用聚合物防水胶乳为主要原料，以多种助剂配制而成的防水胶乳。用该胶乳与水泥混合后，涂刷于基面上，可形成具有一定弹性、粘结力强、抗折强度高、抗渗性、抗裂性、耐候性、耐酸碱性优异的柔韧性防水层，该产品无毒、无污染，施工简便，完全符合环保要求。
2、产品特点
（1） 产品系环保型水性防水涂料，无毒、无害、无污染、使用安全。
（2） 粘结力强，能与基面及水泥砂浆等各种基层材料牢固粘结。
（ 3）能在潮湿（无明水）或干燥的多种材质基面上直接施工。
（4）涂层坚韧高强度、耐水性、耐久性优异。
（5） 能在立面、斜面和顶面上直接施工，不流淌，施工简便，便于操作。
 （6）具有优良的耐候性。
3、适用范围
屋面、地下、厨卫间的防水、防渗、防潮。

4、技术性能指标（执行标准GB/T 23445-2009）
序号
试验项目
技术指标
Ⅱ型
1
固体含量 % ≥
70
2
拉伸强度MPa≥
1.8
3
断裂伸长率 % ≥
80
4
不透水性（0.3MPa，30min）
不透水
5
潮湿基面粘结强度MPa≥
0.7
6
抗渗性（砂浆背水面）MPa≥
0.6
7
固体含量 % ≥
70
七、威固929单组份湿固化聚氨酯防水涂料
1、产品简介
威固单组份湿固化聚氨酯防水涂料的反应机理是聚氨酯预聚体中的NCO端基与空气或基层中的潮气接触反应固化成膜，可在潮湿基面和复杂结构的工程上施工。涂料固化后形成一层无缝、粘结力强、整体而富有弹性、坚韧的防水胶膜。
2、产品特点
 1、单组份包装，开桶即用，避免了施工过程中两种或多种组分配合比例计量不当而引起质量的不稳定；
2、产品性能稳定，具有优异的耐老化、耐酸、耐碱、耐疲劳性、耐高低温能性能；
3、 环保性：符合JC1066-2008《建筑防水涂料中有害物质限量》要求。
 3、适用范围
1、 屋面、地下防水工程、室内厨卫间防水。
2、 非饮用水工程。
3、停车场、桥梁、桥面的防水。
4、技术性能指标（执行标准GB/T 1925-2013）
项目
Ⅰ
Ⅱ
Ⅲ
固体含量/%≥
85
表干时间/h ≤
12
实干时间/h ≤
24
流平性
20min时间，无明显齿痕
拉伸强度/MPa≥
2.00
6.00
12.00
断裂伸长率/%≥
500
450
250
撕裂强度/（N/mm）≥
15
30
40
低温弯折性
-35℃，无裂纹
第五章 防水工程主要技术措施
一、APF-3000压敏反应型自粘高分子防水卷材
1、基层处理
要求基面坚实、平整、干净、充分湿润并无明水，且无尖锐凸出物，所有孔洞需用水泥砂浆补平，蜂窝麻面等缺陷也要进行修复处理。
2、节点细部处理
阴阳角处做成圆弧形，阴角做成D≥50mm，阳角≥10mm，铺设卷材附加层。
3、APF3000防水卷材施工（湿铺法）
（1）涂刮水泥浆：将拌制均匀的水泥浆倒于基层上，用刮板均匀涂刮，使其完全覆盖基层，涂刷力道均匀，涂刮完后表面均匀不起鼓，不漏刮。
（2）按照施工地块形状及卷材的规格弹好基准线，铺贴卷材之前，按照已经弹好的基准线细心校正卷材位置，打开卷材按照基准线长短边、搭接边都要对准对齐，铺贴时边刮水泥浆边铺贴卷材，铺贴完第一幅卷材进行第二幅卷材铺贴时，长边方向与第一幅卷材的搭接按照卷材上的搭接指导线进行铺设，搭接按照屋面不小于60mm，地下不小于80mm的宽度要求进行搭接，搭接时保证搭接处干净没有灰尘，用压辊压实卷材搭接边，排出搭接边的气泡，紧密压实粘牢。应边铺设卷材边滚压卷材，以排除卷材下表面的空气。重复上述操作，直至铺设作业完成。
（3）卷材搭接：卷材横、纵向搭接宽度按照屋面不小于60mm，地下不小于80mm，搭接缝采用干粘搭接或湿铺法连接。采用干粘搭接时，为保证防水层质量，施工环境温度较低时，可对卷材搭接边采用适当加热措施处理，以保证搭接缝严密牢靠。
（4） 辊压：用压辊以均匀地压力充分地滚压搭接处，以确保卷材之间完全粘接，形成整体密封和连续的效果。
（5）修补卷材：防水层隐蔽前，检查APF3000防水卷材防水层，发现防水层存在破损时，应采取措施及时进行修补：将破损处卷材清理干净，取周边大于破损处100 mm的APF3000防水卷材粘牢，再用密封膏沿周边密封。
4、反应粘防水卷材抬铺法
先将要铺贴的卷材剪好，反铺于基面上（即是底部隔离纸朝上），待剥去卷材全部隔离纸后，再将水泥凝胶刮涂在卷材粘结面和基面待铺位置，然后分
别由两人从卷材的两端配合抬起，翻转和铺贴在待铺位置上。翻转铺放时，要一手拎住半幅卷材，另一手缓缓铺放另一半幅卷材。
5、注意事项
（1）施工后的卷材防水层，验收合格后需做保护层；
（2）采用湿铺法施工时需将卷材内的空气赶走，并用压辊辊压使压敏反应自粘胶与水泥凝胶满粘，施工后的卷材防水层严禁踩踏；
（3）卷材防水层验收合格后，应尽快保护，使之免于暴露和物理损坏。
三、盾固“101”水泥基渗透结晶型防水材料
1、施工工艺
工艺流程：基层处理→基面湿润→制浆→涂刷水泥基渗透结晶灰浆→检验→养护→验收。
2、施工方法
（1) 基层处理
检查混凝土基面有无病害或缺陷，有无钢筋头、有机物、油漆等其它粘结物等，对存在的部位进行认真清理，对混凝土出现裂缝的部位用钢丝刷进行重点打毛，如：裂缝大于0.4mm的则需要开U型槽15×20mm，用钢丝刷、凿子或高压水枪打毛混凝土基面，清理处理过的混凝土基面，不准残存任何的悬浮物质。
（2) 基面湿润
用水充分湿润处理过的待施工的基面，保持混凝土结构充分的湿润、润透，但不宜有明水。
（3) 制浆
1) 水泥基渗透结晶粉料与干净的水调和（水内要求无盐、无有害成分），混合时可用手电钻装上有叶片的搅拌棒或戴上胶皮手套用手及抹子搅拌。
2) 水泥基渗透结晶粉料与水的调和比:按照容积比，涂刷时用5份料2.5份水调和。
3) 水泥基渗透结晶灰浆的调制：将计量过的粉料与水倒入容器内，用搅拌物充分搅拌3～5分钟，使料拌和均匀；一次调料不宜过多（调成后不准再加水及粉料，一次成型），要在20分钟内用完。
（4) 涂刷
1) 水泥基渗透结晶涂刷时要用专用半硬的尼龙刷。
2) 涂刷时要注意来回用力，确保凹凸处满涂，并厚薄均匀。
3) 在平面或台阶处进行施工时必须注意将水泥基渗透结晶涂刷均匀，阴阳角处要涂刷均匀，不能有过厚的沉积，防止在过厚处出现开裂。
4) 裂缝大于0.4mm时应先开槽，后湿润、在涂刷水泥基渗透结晶浓缩剂浆料，1.5小时后用水泥基渗透结晶浓缩剂半干料团夯实，继续用水泥基渗透结晶浓缩剂浆料涂刷，用量不变。
5) 一般要求涂刷2道，即在第1层涂料达到初步固化（约1～2h）后，进行第2道涂料涂刷。当第1道涂料干燥过快时，应浇水湿润后再进行第2道涂料涂刷。
（5) 检验
1) 水泥基渗透结晶涂层施工完毕后，须检查涂层是否均匀，如有不均匀处，须进行修补。
2) 水泥基渗透结晶涂层施工完毕后，须检查涂层是否有暴皮现象，如有，暴皮部位需要清除，并进行基面再处理后，再次用水泥基渗透结晶涂刷。
3) 水泥基渗透结晶涂层的返工处理：返工部位的基面，均需潮湿，如发现有干燥现象，则需喷洒水后再进行水泥基渗透结晶涂层的施工，但不能够有明水出现。
（6) 养护
1) 水泥基渗透结晶终凝后3～4小时或根据现场湿度而定，采用喷雾式撒水养护，每天喷水养护3～5次，连续2～3天，室外施工时要注意避免雨水冲坏涂层。
2) 施工过程中48小时内避免雨淋、霜冻、日晒、沙尘暴、污水及4℃的低温。 20×30 的凹槽内填塞水泥基渗透结晶浓缩剂 水泥基渗透结晶浓缩剂涂层。
3) 养护期间不得碰撞防水层。
（7) 验收
1) 用观察法检查：涂层要涂刷均匀，不许有漏涂和漏底。
2) 按规定做好养护，保证养护时间、次数及使用雾水，同时养护期间不得有磕碰。
3) 涂层不得有起皮、剥落、裂纹等现象。
三、聚乙烯丙纶防水卷材
1、工艺流程
处理基层—— 配制水泥防水粘结料——细部构造处理——涂刷聚合物水泥防水粘结料——粘贴防水卷材
2、操作要点
（1）清理基层 : 在验收合格的防水基层上打扫干净，基层应
坚硬平整，无颗粒起砂、起皮、开裂等现象。
（2）配制聚合物水泥防水胶粘料。
（3）涂刷聚合物水泥防水胶粘料:根据施工面积大小，将 配制好的胶粘料倒在防水基层上，用刮板刮平，或用滚刷涂刷平整，要求薄厚均匀一致，无露底、无堆积。厚度应不小于1.3mm。
（4） 粘贴防水卷材:根据设计要求，0.7厚聚乙烯丙纶防水卷材中间夹1.3厚聚合物防水砂浆。卷材搭接宽度长边100mm,短边120mm。两层长边错开≥1/3幅宽。
（5）搭接边处理:卷材的长短搭接边均应挤出水泥防水胶粘料，并应涂抹同样的胶粘料封边处理。
3、地下室的防水工程除做好主体大面积防水外还应重点做好后浇带、变形缝、坑池的阴阳角及穿墙管等关键部位的防水处理。
（1）后浇带做法:先对后浇带进行处理，用宽于后浇带500mm的防水卷材满粘一层附加防水层，两边各留250mm，然后再进行主防水层施工。
（2）后浇带附加层应与主防水层粘贴的方向一致。接缝与主防水层接缝应该错开不小于300mm;主防水层接缝的短边搭接不得留在后浇带位置上。
（3）地下室的积水坑或电梯井，须保证池边阴阳角附加层卷材的粘贴质量，卷材满粘法铺贴应无空鼓、不翘边。
（4）阴阳角附加层做法
①阳角附加层
第一层先剪裁 400mm宽卷材长度按现场实际确定，做墙体（立面）与底板（平面）的阳角附加层。粘贴在墙根两侧，立面、平面各粘200mm。
第二层主防水层 ，将平面交接处的卷材向上翻至立面大于250mm（也可根据实际要求定）。
第三层另剪裁一块 200 X 200mm的正方形卷材，从任意一边的中点剪口直线至中心,剪开口朝上，粘贴在阳角上。
第四层再剪裁与上述尺寸相同的附加层，剪口朝下，粘贴在阳角上。
② 阴角附加层
第一层先剪裁 400mm宽卷材，长度按现场实际确定，做墙体（立面）与底板（平面）的阴角附加层，粘贴在墙根一侧，立面、平面各粘200mm。
第二层主防水层 ，将平面交接处的卷材向上翻至立面大于250mm（也可根据实际要求定）。
第三层另剪裁一块 200× 200mm正方形卷材，从任一边的中间剪口直线至中心将剪口折叠，剪口朝上，粘贴阴角部位，
第四层再剪裁 与上述尺寸相同的附加层，剪口朝下，粘贴在阴角上。
（5）穿墙套管附加层做法
①首先测出安装完（敞开管口的）管道直径D，然后以D+200mm为边长，裁卷材为正方形;在正方卷材中心以D-5mm为直径画圆，用剪刀沿圆周边剪下，在已裁好的正方形卷材和穿墙管部位，分别涂刷聚合物水泥防水粘结料，将卷材套粘在穿墙管根部，卷材紧贴在管壁上，粘贴必须严密压实不空鼓。
4、成品保护及注意事项
（1）成品保护
①现场施工人员要严格保护已做好的卷材防水层，防止人为损坏。
②刚做完的防水层，禁止行人踩踏，不得在防水层上堆集材料而造成压碰。
③喷水养护不得过早，不宜用高压水冲刷。
（2）注意事项
①防水作业人员必须严格遵守施工现场各项安全规章制度，严格按操作规程施工。
②使用电动搅拌器等电气设备时，应选用有安全开关的变电箱，使用前应先试运转，确定无误后，方可进行作业。
③防水作业人员施工完毕，应做到工完、料净、现场清 。经检查无渗漏后再撤离施工现场。
四、弹性体改性沥青防水卷材
1、防水工程施工原则
1、防水材料（包括附材）必须通过对优秀厂家的考察比较确定，保证满足及设计、施工规范的要求。
2、防水工程施工前进行专项设计，尤其是对于各个节点必须有详细的节点设计图纸，节点设计必须合理科学。
3、防水施工过程中严格管理并使其整个施工过程处于有效控制中。
4、防水工程施工完成后制定严格详细的成品保护措施，确保成品不被破坏。
5、制定本方案的宗旨是：以“刚柔并举、多道设防、整体密封、防排结合”为总原则，即采用柔性防水层与刚性结构自防水相结合，优势互补，采用多道防水防线以确保防水效
