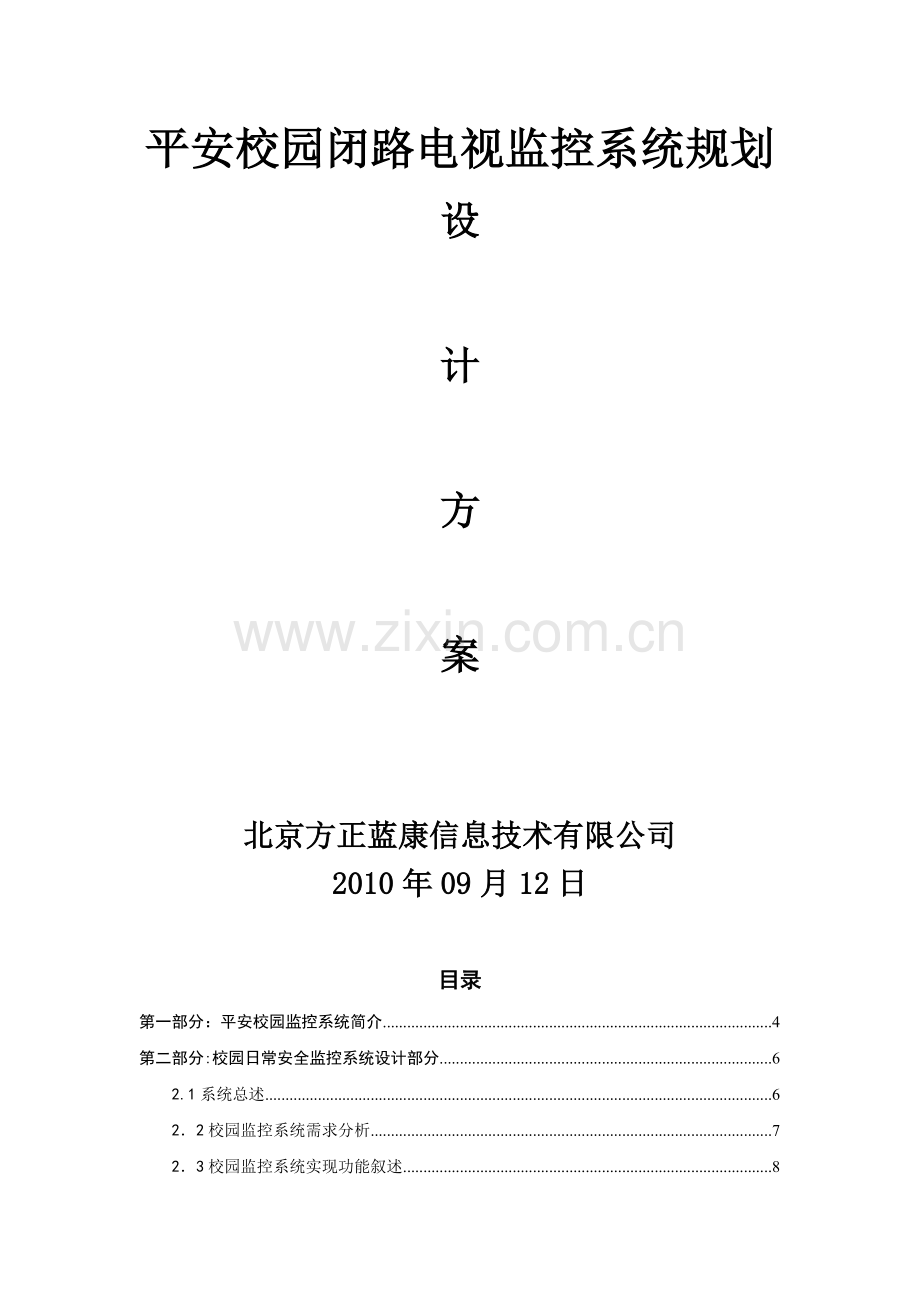

平安校园闭路电视监控系统规划设计方案.docx

平安校园闭路电视监控系统规划
设

计

方

案

北京方正蓝康信息技术有限公司
2010年09月12日

目录
第一部分：平安校园监控系统简介 4
第二部分:校园日常安全监控系统设计部分 6
2.1系统总述 6
2．2校园监控系统需求分析 7
2．3校园监控系统实现功能叙述 8
2．4校园安全监控系统设计规范和依据 14
2．5校园安全监控系统设计原则 14
2．6校园监控系统设备选型原则 16
2．7校园安全监控系统设计目标 17
2．8校园监控系统设计要点 18
2.8、1整个校园监控覆盖率 18
2.8、2校园图像监管联网 19
2.8、3电子地图信息 19
2.8、4系统防雷 19
2．9校园安全监控基础方案设计 21
2.9、1校园安全监控系统前端设计 20
2.9、2监控中心主要设备 31
2.9、3监控系统前端设备主要设备介绍 33
第三部分：电子监考系统设计部分 38
3.3考场电子监考系统实现功能 38
3.4高校电子监考系统设计标准依据 39
3.5高校电子监考系统总体原则 40
3.5．1规划原则 40
3.5．2 遵守标准原则 40
3.5．3系统集成原则 40
3.5．4 系统设备安全原则 41
3.5．5 系统安全管理原则 41
3.5．6 工作流程原则 41
3．6 高校电子监考系统设计思想 42
第四部分：平安校园管理平台软件介绍 45
4.12 NDV6000-DVR数字硬盘录像系统软件 45
4.13 NDV6000软件模块 46
4.14传输及存储图像质量 49
4.15系统流程功能 49
第五部分：平安校园系统的安全设计 52
5.1电源要求 52
5．2设备安全 53
5．3数据安全 53
5．4系统安全 53
第六部分 平安校园监控系统施工组织部分 55
6．1 岗位素质要求、分工及职责 55
6．2 工作流程 57
6．3 规章制度 57
6．4 人员配备情况 58
6．5 劳动力安排计划 59
6．6 施工机械设备 59
6．7 施工的临时设施 59
6．8 施工技术和施工方法 60
6．9 主要施工工序及方法 60
6．10 施工进度计划和工期安排 63
6．11 质量保证体系 66
6．12 安全保证技术措施 70
6．13 文明施工措施 72
6．14 工程的培训及售后服务 73
第一部分：平安校园监控系统简介
21世纪人类社会步入信息时代，随着多媒体技术和网络技术的迅猛发展，在全球数字化浪潮的影响之下，数字化校园建设受到广泛的重视，全国各地的学校借助当前科技的发展，正在从各个方面开始建设数字化校园。近年来， “平安建设”日益成为人们所熟悉的话题，如平安城市、平安区县、平安社区等，成为安防行业关注的主题。在这些平安建设中，平安校园建设也越来越受到社会各界的关注。学校发生盗抢骗和校园暴力事件，如何加强校园的安全防范管理，成为了学校管理者重点考虑的问题。“百年大计，教育为本”科技兴则国兴，教育强则国强。随着国家相关政策的出台，“平安校园”建设相继展开，平安校园系统的推广和应用，为校园的安全防范管理带来了完善的解决办法，平安校园视频监控系统因为其集成安全防范、防盗报警、考场监控、课件制作、综合管理等多项功能，正在全国各地学校普及开来。
随着安防行业的不断发展，平安校园建设在各地的推广应用。越来越多的学校选择了科学、有效，且节约人力物力的平安校园建设作为保护校园安全的重要手段，而部分城市更是作出了强制性的规定，以保障校园安全。目前平安校园需求还是集中在大、中院校，随着国家教育的深入发展、各地高校的不断扩招，校舍的扩建，校区的扩容，各级学院的合并，导致现在的大中专、初高中院校学校人员结构日渐社会化。校园与社会的分界日渐模糊，周边的环境也越来越复杂。而管理规范不健全；安全防范意识差；学生自我保护意识、能力差；外来人员流动性增大；安全管理人员少；巡检范围大；意外事件预警机制不健全，响应时间长；处理不及时责任无法界定；这些潜在的因素使得学校需采用高科技防范手段，通过人防、技防、物防三结合的方式平安校园综合建设安防体系已成为必然!平安校园结合当今的安防技术、计算机技术、多媒体技术，现在的平安校园正朝着一体化、计算机化、多媒体化、网络化方数字化、智能化应用系统概念发展。平安校园安防系统不但保障了学校广大师生的人身安全，降低了各类治安事件的发生，而且还可以成为学校各级管理者有效管理教室和学生的有力工具，为校园提供一个舒适安全的学习环境。
　 结合当前的各地学校建设的校园视频监控系统管理方使用的现状，笔者认为存在某些不足之处：现在各校的监控系统均是独立系统已经不能满足多方面的保卫管理工作的需求，任何人如需查看监控系统，必须去监控室，对于各级管理者不够灵活；无法与校园其他视频综合管理，如制作课件、教学评估、考场监控等，因此建立综合的监控系统，资源共享、统一管理已经成为平安校园的新趋势。现在的校园大多数都建立了百兆、上千兆的校园网络，如何利用好现有的资源，避免重复投资，这也是摆在我们面前需要思考的问题。前端的数字网络视频设备采用以网络为传输媒介，基于TCP/IP协议，以计算机技术为核心的数字视频图像监视系统。其特点是现场摄像机的模拟视频信号及控制信号在现场即被转换为数字信号发送、接收、控制、存储与显示，在统一的管理平台上管理和控制，实现网络化、多级别的管理模式，越来越受到各个高校的使用者的认可。实现先进的远程联网视频监控；可以实现多级别、大规模的、完整可靠的安全管理功能；能够有效的监视安全运行的同时，可将防范区域内突发事故的过程收入镜头，为预防事故、安全管理、统一指挥提供有效的图像证据，各级管理部门可随时掌握实时的安全运行情况，便于做出正确的决策。笔者将着重从校园日常安全监控系统和高校电子考场系统两个方面对平安校园建设作一个阐述。
第二部分:校园日常安全监控系统设计部分
2.1系统总述
随着科技的进步和经济的发展带来了整个社会生活水平的提高，校园的教学方式也发生了很大的变化，传统的手把手式教学已渐渐退出舞台，取而代之的是素质教学、室外教学、多媒体教学等方式。近年在各地的学校发生多起不盗抢骗和校园暴力事件，加强校园的安全防范管理，成为了学校管理者重点考虑的问题。现在的校园有设施先进的教学楼、实验楼、演艺中心、体育馆、图书馆、网络中心、学生公寓等。校园网络系统完善，全面覆盖了教学区、办公区和生活区。在社会治安日趋复杂的现实状况下，如何有效保障校园师生及工作人员的生命财产安全，如何通过监控管理系统开展校园及周边治安秩序整治工作，严厉打击盗窃、敲诈、抢劫师生财物、侵害师生人身安全的各类违法犯罪活动，杜绝校内杀人、抢劫、纵火、爆炸和入室盗窃等重大刑事案件以及火灾事故的发生，保障学校正常教学秩序是校园安全在管理中必须面对的问题，也是平安校园建设中首先要考虑到的问题。这一切治安管理问题的预防和解决，都有赖于打造一个现代化的监控安防技术防范系统。 因此，平安校园视频监控系统的推广和应用，为校园的安全防范管理带来了完善的解决办法，平安校园数字化视频监控系统因为其集成安全防范、防盗报警、考场监控、课件制作、综合管理等多项功能，正在全国各地学校普及开来。数字化视频监控系统不但保障了学校广大师生的人身安全，降低了各类治安事件的发生，而且还成为学校各级管理者有效管理教室和学生的有力工具。
因此，基于数字存储技术的硬盘录像系统应运而生，经过几年的发展，至今技术已经完全成熟，很好地解决了传统图像存储及回放等技术难题。数字硬盘录像系统不仅存储费用低、效率高，而且还具有网络传输、远程传输和循环存储等优点。与此同时，硬盘录像系统的数字化和传输网络化等先进技术可以实现与防盗报警等系统联网联动，及时准确地反馈现场信息，为报警事件提供充分可靠的依据。
本设计方案基于校园网络，采用数模结合方式来完成信号采集、传输、显示、存储及其功能拓展等。做到从项目的具体实际出发，做到配置合理，留有扩展余地，技术先进，性能价格比高，确保系统性能高质量，高可靠性。

2.2校园监控系统需求分析
校园的作用在于培训现代化人才提供良好的教学场所，保证校园内教职人员及学员的人身财产安全、公共财物设施安全。建立行之有效的监控系统是校园安全防范的重要基础，它成为提高校园管理层次，保证人身、财产安全的新热点。由教学楼、办公综合楼、实验楼、演艺中心、体育馆、图书馆、学员公寓、设备房等建筑群组成。本方案利用现代的电视监控录像技术及数字监控控制技术等先进的技术手段，可延伸管理人员的视觉，帮助管理人员对教学楼、办公综合楼、实验楼、演艺中心、体育馆、图书馆各主要出入口及重点部位、学员公寓出入口、学生餐厅等；教学楼、办公综合楼、实验楼的外围、学员公寓外围、校门、设备用房、道路及路口、停车场单车棚及公共活动区域的人员活动和设备情况进行监控。 确保校园的重要资料、财产、人员安全。结合我司对校园的实际考察、结合校园领导及校园保卫部门对校园日常安全的要求。高校对校园安全监控的需求如下：
l 对校园内部教学楼、办公综合楼、实验楼、演艺中心、体育馆、图书馆各主要出入口及重点部位、学员公寓出入口、学生餐厅等；教学楼、办公综合楼、实验楼的外围、学员公寓外围、校门、设备用房、道路及路口、停车场单车棚及公共活动区域的人员的日常情况进行有效的监控；对周界围墙区域实施24小时实时监控，对进出车辆进行监控。
l 重点区域采用先进的高速智能快球对本区域内进行最大限度地有效监管，利用先进的3D定位，轨迹扫描，花样路径等功能，使智能快球发挥最大的视频监控效能。
l 充分利用学校内部现有的传输资源，如：网络、光纤、普通视频线路。
l 硬件设备多采用即插即用结构，软件采用模块化方式，这样的软硬件方式有两大好处：第一是降低日后软硬件升级的难易程度，第二是大大降低了系统的维护量，系统权限管理方面，采用“矩阵”式管理模式。
l 系统使用硬盘录像机结合中心录像服务器的模式进行图像的存储，图像的保存不少于一个月的时间。
l 将各场所的录像资料保存以备将来的查询，提供多种查询方式，如果有必要需要制作成光盘进行存放。
l 对前端动点摄像机可以进行远程遥控操作。
l 户外摄像机应采取有效的防雷措施。
l 设置分控室和中心保安监控中心的模式，保安监控中心机房设置在中央控制室设控制中心。
l 监控中心设置电视墙显示。
l 要具有强大的电子地图显示功能，可以从电子地图上直接观看图像。
l 预留联网接口，方便以后教育部门的升级联网。
l 提供远程网络传输接口，方便有关学校部门领导出差时监看校园的情况。
l 协助停车场的管理系统，能够清晰辨别进出车辆的牌号
2．3校园监控系统实现功能叙述
　系统控制功能：
l 管理服务器实现对设备的管理、控制功能；
l 前端摄像机全部具有自动光圈功能，不需对光圈进行控制即可得到完美的图像效果。当光圈需要控制时，手动控制优先，自动光圈可自动恢复；
l 单手即可轻松完成对云台、镜头的上下、左右、远近、聚焦的控制，对球型、半球型一体化摄像机和变速云台的矢量变速、预置位的控制；
l 一体化球型具有自动聚焦功能，当镜头进行变倍控制时，焦距能自动迅速的聚焦。保证快速跟踪的效果，在这种人员极其复杂的场所，这项功能显得尤为重要；
l 可根据现场的实际情况设置安全巡更路线，自动跟踪保安人员的巡更路线；
l 可自定义的组合功能键，完成系列的功能。
l 具有控制录像机的启、停、快进、倒退、播放、录像等功能；
l 具有选择任意监视器，将任意图像调到指定的监视器上的功能；
l 具有控制和显示硬盘录像机的启、停、查询、调用的功能；
l 各种控制可以手动触发，也可通过设置的宏程序来自动实现；
l 可实现报警联动各种周遍的辅助设备。
l 以上控制功能既可以手动触发，也可以通过编程自动实现；

显示功能：
l 操作员按用户自定义的区域或预定顺序快速选择摄像机而非通过编号选择摄像机（组切，群切），以提高操作效率；
l 系统可以对视频输入进行编组，用以对各组不同视频的显示及操作进行组别限制。
l 系统可以设置安全巡更路由。使切换序列可以跟踪工作人员的巡逻过程。
l 系统的摄像机图像需叠加时间（年、月、日、时、分）、编号与中文地点名。
l 系统可设定任一监视器或监视器组作为特定的监视器用于报警处理，报警发生时立即显示报警联动的图像；
l 系统可记忆多个同时到达的报警。处理第一种方式是按报警的优先级别（如级别相同则按时间）进行排序，最先显示最高优先级的报警，并可逐个显示直到完全显示。处理第二种方式就是设置多台监视器用于显示报警图像时（这些监视器平常处于正常工作状态），则监视器可按设置的优先顺序依次同时显示多路报警图像；
系统管理功能;
l 信息记录存储功能：在系统启动、运行或任何系统出错、操作错误、警告及硬件故障时，都会在磁盘上进行记录。该记录包括了时间、状态、原因以及相应的硬件编号等。同时也要对操作员的登记、菜单操作以及报警的产生和处理进行记录，以防恶意的伪操作。
l 输出功能：系统支持实时和记录的图像、图形、数据打印输出，将系统发生的每一个事件和信息记录打印。
l 编程实现群切、组切显示；并具有自动日程控制、冲突管理、事件联动等功能。为系统的设置、维护等提供详细的菜单管理器。其菜单操作可以授予不同操作人员不同的控制级别。
图像记录功能：
l 所有的图像可以被记录，每路图像的记录质量可以单独设定。
l 录像服务器及数字硬盘录像机将其全部处理能力分配给所有输入图像时，达到记录30天的存储容量。
l 录像服务器及数字硬盘录像机允许动态分配每一路图像的记录速度和质量。即可设定每一路图像的记录速度，无变化的图像可设定为不记录、覆盖，但回放时应按实际时间播放。
l 被记录的图像应能够按图像通道、按时间和按帧检索并回放。
l 报警记录可分为手动触发或报警触发。报警时的记录速度和图像质量可设定；
l 提供网络视频图像调用功能，便于远程用户、客户端应用。
多媒体工作站功能:
l 在多媒体工作站上应能实现在控制键盘上能实现的所有功能；
l 在多媒体工作站上能实现针对特定目标或特定位置的整体资源调用功能，即系统能自动计算特定目标或位置与相关资源（如摄像机、探测器等）的关系，并调用这些资源，显示在指定的监视器上；
l 在多媒体工作站上能对所有的联动事件及其相关设备进行必要的设置、监视、控制、响应和记录；
l 在多媒体工作站上能实现对所有数字硬盘录像机的控制，这些控制至少包括：启动、停止、回放、报警触发、检索等；
l 基于地图信息的调用和管理；
l 当报警发生时，报警连动的摄像机图像能冻结在多媒体工作站的显示器上；并可逐帧调取冻结的定格图像，选择到理想的冻结画面时，可进行帧存储或帧打印。

系统的联动功能：

监控系统与报警系统、灯光的联动功能
当报警系统在设防后，整个系统的探测器处于正常工作状态。当探测器探测到有异常情况时，将一报警信号传送到报警主机，为了防止误报，由接受到信号到报警中间的延时可以编程设定，在超过规定的时间后若还继续有报警信号，则认为不是误报。确认报警后，报警主机一方面通过声光一体警号报警，通知值班室值班人员，一方面通过继电器模块打开现场灯光，将报警信号输出到监控系统的串口模块，监控矩阵接收到报警信号时（通过预先编程设置，一路报警信号对应一路摄像机），监视器画面立即调出预先绘制的电子地图，从正常的多画面浏览跳到相对应的一个摄像机的图像，如果是球机，可以立即切换到预设位；同时，通过控制矩阵的报警输出，给硬盘录像机一个信号，硬盘录像机开始对相对应的视频信号开始录像，作为以后的证据。以上动作都是以电流速度传播，可以从确定报警开始，到所有的响应动作完成基本没有间隔，做到及时响应。消除报警后，报警主机自动切断继电器输出，现场灯光关闭，系统恢复到正常工作状态。当报警探测器房间内没有摄像机时，可以通过设置，将连动的摄像机设置为距离探测器最近的摄像机，从而达到整个报警系统和监控系统的连动。

联动示意图如下：
发现异常情况
报警主机确认报警
声光一体警号
继电器模块
串口模块
矩阵主机
硬盘录像机
视频输出
现场灯光

2．4校园安全监控系统设计规范和依据
l 《民用闭路监视电视系统工程技术规范》(GB/50198-94)
l 《安全防范工程技术》(GB50348-2004)
l 《视频安防监控系统工程设计规范》(GB50395-2007)
l 《入侵报警系统工程设计规范》(GB 50394-2007)
l 《系统接地的型式及安全技术要求》（GB14050-93）
l 《安全防范工程程序与要求》（GA/T75-94）
l 《安全防范工程验收规则》（GA/T308-2001）
l 《工业电视系统工程设计规范》(GBJ 115)
l 《安全检查防范系统通作图形符号》（GA/74-94）
l 《软件工程国家标准》（GTB856）
l 《建筑电气安装工程质量检验评定标准》（GBJ303-88）
l 《安全防范工程费用预算编制办法》（GA/T70-94）
l 《智能建筑设计标准》(GB／T 50314—2000)
l 《建筑智能化系统工程设计标准》（DB32/191-1998）
l 《城市住宅建筑综合布线系统工程设计规范》（CECS/119-2000）
l 《安全检查防范系统通作图形符号》（GA/74-94）
l 《消防联动控制设备通用技术条件》（GB 16806—1997）
l 校园领导及安全主管部门提出的统一要求
2．5校园安全监控系统设计原则
校园监控系统方案设计时应遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
2.5、1 先进性与适用性
校园监控系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能与配置能给校园指挥中心提供直观、全面、方便、快捷为准则，其操作应简便易学。
2.5、2 经济性与实用性
充分考虑校园监控系统实际需要和信息技术发展趋势，根据校园的现场环境，设计选用功能适合现场情况、符合校园监控要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
2.5、3 可靠性与安全性
校园监控系统的设计具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
2.5、4 开放性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以与门禁、报警、消防系统实现联动，具有RJ-45网络通讯口，可实现远程控制。
2.5、5 可扩充性
校园监控系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本监控系统设计中留有冗余，以满足今后的发展要求。
2.5、6 追求最优化的系统设备配置
在满足校园监控系统对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
2.5、7 保留足够的扩展容量
该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
2.5、8 提高监管力度与综合管理水平
本项目系统设备控制需要高效率、准确及可靠。本系统通过校园监控中心系统对监控点时时动态撑握监视区域的情况，及时处理各类警情。闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。
2．6校园监控系统设备选型原则
l 所选设备具有技术先进性及稳定性，首选产品荣誉中国公安部公共安全安防评选十大知名品牌之一，且在国内得到广泛实际应用的成熟的产品，所选产品在行业具有公安部的质量检测报告和生产许可证；设备选择稳定成熟性的进口设备，产品讲究品牌质量档次，国产价格。
l 本方案中采集点选用：SONY,夏普，科宁，国内知名品牌的专业视频监控设备的摄像机。
l 模拟、网络监控系统控制系统。
l 分布记录存储设备选用的H.264压缩方式的硬盘录像机。
l 显示设备使用LG的专业液晶LED显示。
l 系统具有确实有效的措施，使系统可靠性得到提高，满足国家规定的工程风险等级和国家行政部门提出的统一要求。
l 系统易管理、易安装、易检测、易维护。
l 设备部件均为标准化、模块化设计，具有良好的兼容性及替代性。
l 设备安装、维护均采用接配套方式，维护简便。
l 选用的全部设备均符合在中国大陆环境条件下使用，设备电压均为二相220VAC，50Hz，保证所有设备接地电势相等；视频系统信号均为PAL制式，每秒25帧，与中国大陆电视制式相同。
l 该系统所选设备均符合至少一项下列国际公认的安全标准（如UL，CSA，CE，IEC，BS，JIS等）和FCC，BS等技术标准。
2．7校园安全监控系统设计目标
l 校园监控系统设计具有适度的超前性和设备互换性，为系统增容或改造留有余地；
l 校园监控中心可任意调看各个监控点的任意图像，了解现场情况，要求所用设备实现视频远程切换、远程摄像机控制、远程系统编程设置；
l 灵活性极强，扩容性容易，用户可根据需要定位系统范围的大小设立分控中心，中心之间可随时相互控制；
l 闭路电视监控系统模拟接入保证每路每秒不小于25帧的图像纪录；闭路电视监控系统网络接入保证每路每秒不小于15帧的图像纪录；
l 本地和远程控制可设置多级权限管理；
l 系统保持图像信息原始完整性和实时性，存储时间不少于30天；
l 可视化管理——系统操作员通过观察控制屏幕上的显示器，可以直观地观察到被监控现场的连续图像；
l 操作方便——系统操作者可通过CCTV专用键盘（和方向杆或方向球）或多媒体工作站的键盘、鼠标对CCTV进行操作：选择摄像机、控制摄像机（有云台时，可调节角度和方位；镜头为变焦型时，可调节焦点和焦距等等）；选择显示器等。
l 程序巡检——在数模矩阵中，可编制巡检程序，由矩阵按设定的程序要求，控制摄像机的巡回检视。如：可在指定显示器上，按程序先后显示各摄像机传来的图像。也可对高速球形摄像机的预置点编制巡回检视程序，以跳过不需要观察的地方，减短巡检周期。
l 信息记录存储功能：实时记录主要通道实时图像，在系统启动、运行或任何系统出错、操作错误、警告及硬件故障时，都会在磁盘上进行记录。该记录包括了时间、状态、原因以及相应的硬件编号等。同时也要对操作员的登录、菜单操作以及报警的产生和处理进行记录，以防恶意的伪操作，操作人员必须通过登录时验证身份、密码才能进入本系统，并能对各种操作设置操作人员的控制级别及操作口令，防止非法操作；
l 有电子地图功能，可通过点击图标弹出与该图标相关的信息（包含静态数据与动态数据），并能选择和控制相应的设备，摄像机、报警传感器（触发器）、通道门的图标都必须同时出现在地图中。并支持分层（如摄像机层、路口控制层等）检索、显示、操作；
l 闭路电视监测设备能清晰有效的探测到现场的图像，达到四级以上（包括四级）的图像质量等级。对于电磁环境特别差的现场，其图像质量不低于三级。
五级损伤制图像质量评价标准
主管评价
图像质量等级
察觉不出图像损伤
五（优）
可察觉出图像损伤，但令人可以接受
四（良）
明显察觉图像损伤，令人较难接受
三（中）
图像损伤较严重，令人难以接受
二（差）
图像损伤极严重，不能观看
一（劣）
l 系统联动——全部采用硬接线的方式实现以下联动关系：监控系统与紧急对讲系统之间的联动、监控系统与巡更系统之间的联动，系统联动响应时间不大于4秒。
2．8校园监控系统设计要点
2.8、1 整个校园监控覆盖率
考虑到本系统为校园监控系统,主要用于校园教学楼、办公综合楼、实验楼、演艺中心、体育馆、图书馆、网络中心各主要出入口及重点部位、学员公寓出入口、学生餐厅等；教学楼、办公综合楼、实验楼的外围、学员公寓外围、校门、设备用房、道路及路口、停车场单车棚及公共活动区域其他重要区域监控,室外监控范围大,晚上照度低等特点。我们选用设备时要考虑到室外气候，根据气候来制定设备的防雨、防尘、风冷、加热等要求。根据校园各出入口、围墙、室外活动区域、路口夜间照明情况来选择摄像机，室内要考虑到与校园装修格局协调，做到美观大方隐蔽，又不影响效果！真正实现24小时不间断地监控，保证控制室时刻都有清晰的图像显示。
2.8、2 校园图像监管联网
校园监控各个分控中心可任意调看各个分区域监控点的情况；校园监控中心可通过校园组网任意调看整个校园各个监控点的情况；能升级联网到上一级教育部门，上级教育部门可以远程监控校园的情况，校园管理领导者可以通过网络在远程实时监看校园的情况。
2.8、3 电子地图信息
为方便系统的操作，本系统广泛采用用户图形化操作界面，每个前端装置都在控制室控制地图界面上有对应的图标，当鼠标指向这些图标时，系统将以文字显示有关该图标现场装置的详细情况：安装地点、具体配置、使用功能、操纵权限、操作提示等。
2.8、4 系统防雷
雷电的危害对于系统的正常运行威胁很大，所以系统的防雷也是本设计的重点。防雷是一项综合工程，它包括防直击雷、防感应雷以及接地系统的设计。
感应雷防护
感应雷是造成设备损坏的一个主要原因，当雷电能量作用于与电子设备相连的各种导线上，形成的雷电波或感应过电压沿电源线、信号线、天馈线侵入电子设备，严重干扰通讯和各种电子设备的正常工作，在一定范围内还会对设备造成损坏。对此我们在系统设计中作如下考虑：
l 考虑到雷电对电器设备造成的损毁事件中，有80%以上是从供电线路中侵入的事实。对各新建控制室的电源一律加装配电电源过电压保护装置，利用其内部快速响应的非线性将暂态过电压抑制到被保护设备的耐受水平以下。
l 尽最大可能对弱电设备信号的传输采用光纤。
l 对所有新建控制室制作专门地线。
l 对所有野外敷设的数据线、视频线一律穿钢管直埋敷设。
l 对重要的设备和/或不可避免的隐患线路（如野外孤立信号集中点等）加装数据线保护装置（RS485、RS422、RS485）和同轴电缆保护器。
直击雷的防护
室内设备的防雷主要靠建筑物的防雷设计，本系统主要考虑野外孤立高处安装的设备防雷，包括所有立杆的报警点和摄像机。对这些设备安装出加装避雷针，利用其尖端引起天空电场岐变使雷云对自己放电，保护其覆盖下的设备。
2．9校园安全监控基础方案设计
2.9、1 校园安全监控系统前端设计
综合摄像机性能参数结合产品及我司多年的校园监控系统的设计施工经验，校园监控系统前端摄像机选型如下：（推荐使用）
周界围墙
校园周边的围墙一般都是多边形，是整个校园安全防范最弱的区域，为了减少人力防范，防止盗贼翻墙进入盗窃，需在周边围墙设置多个监控点，考虑到夜晚围墙的光线很差，并且要求每监控点可监看范围大；同时，为了达到更高的防护级别，实现声、光、录像联动，需在围墙上安装红外对射探头，构建起一面由红外线围起来的电子防护墙，红外对射的数量可根据围墙长度及建筑特点来定。当有人爬墙触发到红外线时，系统将发出报警声音，打开围墙的射灯。
校园围墙监控点设计：在围墙附近安装彩色转黑白低照度室外智能高速球，此智能高速球可以全方位转动，能全方位多角度监控围墙周围的情况；内置23倍光学变倍，10倍电子放大镜头，可以远距离监控，达到整条围墙区域都能得到清晰图像的目的；128个预置点选择，可以选择围墙重要区域进行多种方式巡视；具有花样和巡行扫描方式供选择，可以采用多种方式对围墙重要区域进行监控；具有彩色转黑白功能，照度非常低,保证围墙区域光线变化都能得到清晰的图像；外观设计符合校园整体环境布局，根据气候来制定设备的防雨、防尘、风冷、加热等要求。

校园各校门出入口
校园的校门进出口颇多，是整个校园安全防范最重要的区域，为了加强对校园进出车辆及人员的管理，需在每个门口设置监控点，考虑到夜晚的光线很差，并且要求每监控点要看清楚进出车辆的车牌和人员的样貌；为校园的管理提供事实依据。
人员通道监控点设计：在校园人员通道安装定点监控摄像机，在校园校门主要出入口设置彩色转黑白低照度室外智能高速球，此智能高速球可以全方位转动，能全方位多角度监控校门口出入口周围的情况；内置23倍光学变倍，10倍电子放大镜头，可以远距离监控，达到整个校门主要出入口周围区域都能得到清晰图像的目的；128个预置点选择，可以选择重要区域进行多点巡视；具有花样和巡行扫描方式供选择，可以采用多种方式对重要区域进行监控；具有彩色转黑白功能，照度很低,保证校门主要出入口周围区域光线变化都能得到清晰的图像；外观设计符控校园整体环境布局，根据气候来制定设备的防雨、防尘、风冷、加热等要求。
车辆出入口监控点设计：在校园车辆进出口设置道路监控专用摄像机和自动光圈镜头配合N4512室外防护罩，构成对车辆进出口的实时监控。此摄像机具有强光抑制和日蚀功能，能够屏蔽掉晚上车辆车灯发出的强光，得到清晰的车牌和车辆特征；电子快门多档可调，适合摄取不同速度运动的物体，即使校园领导不停车刷卡也能得到清晰的图像资料，照度低；能满足校园门口环境的需求。
校园各主要路口及重要道路
校园的道路众多，是整个校园安全防范最广的区域，为了加强对校园路上几路口车辆及人员活动情况的了解，需在每个路口设置监控点，考虑到夜晚的光线很差，并且要求每监控点要看清楚路口行使车辆和人员的活动情况；为校园的管理提供事实依据。
校园主要路口及道路监控点设计：在路口附近加装定点监控摄像机，采用超低照度彩色转黑白摄像机和自动光圈镜头配合N4512室外防护罩，构成对校园道路区域的实时监控。此摄像机具有清晰度高，彩色转黑白功能，照度很低；不管校园道路区域光线变化都能得到清晰的监控图像，非常适合校园室外环境。

校园学生公寓之间区域
校园的学生公寓之间区域，是整个校园安全防范重点的区域，为了加强对学生公寓之间人员活动情况的了解，需在每个路口设置监控点，考虑到夜晚的光线很差，并且要求每监控点要看清楚路口行使车辆和人员的活动情况；为校园的管理提供事实依据。
校园学生公寓之间区域监控点设计：在学生公寓之间路口附近加装定点监控摄像机，采用超低照度彩色转黑白摄像机和自动光圈镜头配合N4512室外防护罩，构成对校园学生公寓之间区域的实时监控。此摄像机具有高清晰度，彩色转黑白功能，照度很低；不管光线变化校园学生公寓之间区域都能得到清晰的监控图像，非常适合校园室外环境。
校园室外重要区域
校园的绿化、休闲活动区域众多，是整个校园安全防范最广的区域之一，为了加强对人员活动情况了解，减少巡逻人员的劳动强度，需在重要区域设置监控点，考虑到夜晚的光线很差，并且要求每监控点要看清楚人员的活动情况；为校园的管理提供事实依据。
校园室外重要区域监控点设计：在校园室外重要区域大面积监控场所附近安装彩色转黑白低照度室外智能高速球，此智能高速球可以全方位转动，能全方位多角度监控校园周边重要区域的情况；内置23倍光学变倍，10倍电子放大镜头，可以远距离监控，达到校园周边重要区域都能得到清晰图像的目的；128个预置点选择，可以选择校园重要区域进行多点方式巡视；具有花样和巡行扫描方式供选择，可以采用多种方式对校园重要区域进行监控；具有彩色转黑白功能，照度低,保证校园重要区域光线变化都能得到清晰的图像；外观设计符合校园整体环境布局，根据气候来制定设备的防雨、防尘、风冷、加热等要求。
校园体育场及广场
体育场所及广场是学生活动的重要场所，由于人员活动量大，也是极易产生争执，严重的话可能发生打斗情况。严重影响学校的正常管理！需要在此设置监控点，发现问题及时处理，也可以作为学校精神文明展示的一部分，供上级领导及同行参观指导。
校园广场及体育爱好者场监控点设计：在校园广场及体育场监控场所附近安装彩色转黑白低照度室外智能高速球，此智能高速球可以全方位转动，能全方位多角度监控校园广场及体育场区域人员活动的情况；内置23倍光学变倍，10倍电子放大镜头，可以远距离监控，达到校园广场及体育场重要区域都能得到清晰图像的目的；128个预置点选择，可以选择校园重要区域进行多点方式巡视；具有花样和巡行扫描方式供选择，可以采用多种方式对校园广场及体育场重要区域进行监控；具有彩色转黑白功能，照度低,保证校园广场及体育场重要区域光线变化都能得到清晰的图像；外观设计符合校园整体环境布局，根据气候来制定设备的防雨、防尘、风冷、加热等要求。
校园各栋楼进出口
校园各栋楼进出口颇多，是整个校园安全防范重点区域之一，为了加强对各个单元楼进出人员的管理，需在单元楼门口区域设置监控点，考虑到美观大方隐蔽性好，并且要求能看清楚进出人员的样貌；为校园的管理提供事实依据。
校园各栋楼进出口监控点设计方案：在各栋楼进出口设置定点监控摄像机，采用超低照度彩色转黑白摄像机和自动光圈镜头配合N4512室内防护罩，构成对校园各栋楼进出口区域的实时监控，能够清晰的分辨出进出人员的样貌。此摄像机具有高清晰度，彩色转黑白功能，照度很低；不管光线变化校园各栋楼进出口区域都能得到清晰的监控图像，非常适合校园单元楼进出口的监控环境。
校园各单元楼室外重点区域
校园的单元楼室外区域广泛，是整个校园安全防范最广的区域之一，为了加强对人员活动情况了解，减少巡逻人员的劳动强度，需在重要区域设置监控点，考虑到夜晚的光线很差，并且要求每监控点要看清楚人员的活动情况；为校园的管理提供事实依据。
校园单元楼室外重要区域监控点设计：在校园单元楼室外重要区域大面积监控场所附近安装彩色转黑白低照度室外智能高速球，此智能高速球可以全方位转动，能全方位多角度监控校园单元楼周边重要区域的情况；内置23倍光学变倍，10倍电子放大镜头，可以远距离监控，达到校园周边重要区域都能得到清晰图像的目的；128个预置点选择，可以选择校园单元楼周边重要区域进行多点方式巡视；具有花样和巡行扫描方式供选择，可以采用多种方式对校园单元楼重要区域进行监控；具有彩色转黑白功能，照度低,保证校园单元楼重要区域光线变化都能得到清晰的图像；外观设计符合校园整体环境布局，根据气候来制定设备的防雨、防尘、风冷、加热等要求。
校园教学楼
教学楼是教职员工办公的重要场所，是整个校园安全防范最重要的区域，为了减少人力防范，保证教职员工的生命财产安全，学校重要研发资料安全，需在教学楼设置多个监控点，要考虑到夜晚的光线环境，监控点可监看范围；同时，为了达到更高的防护级别，实现声、光、录像联动，需要在重要的办公室安装红外等报警设备。当有人闯入触发到红外线时，系统将发出报警声音，打开灯光。
校园教学楼大面积监控点设计：在大面积监控点设置彩色转黑白低照度室内智能高速球，此智能高速球可以全方位转动，能全方位多角度监控重要区域的情况；内置23倍光学变倍，10倍电子放大镜头，可以远距离监控，达到整个区域都能得到清晰图像的目的；128个预置点选择
