屋面施工方案(北京某工程参考).docx

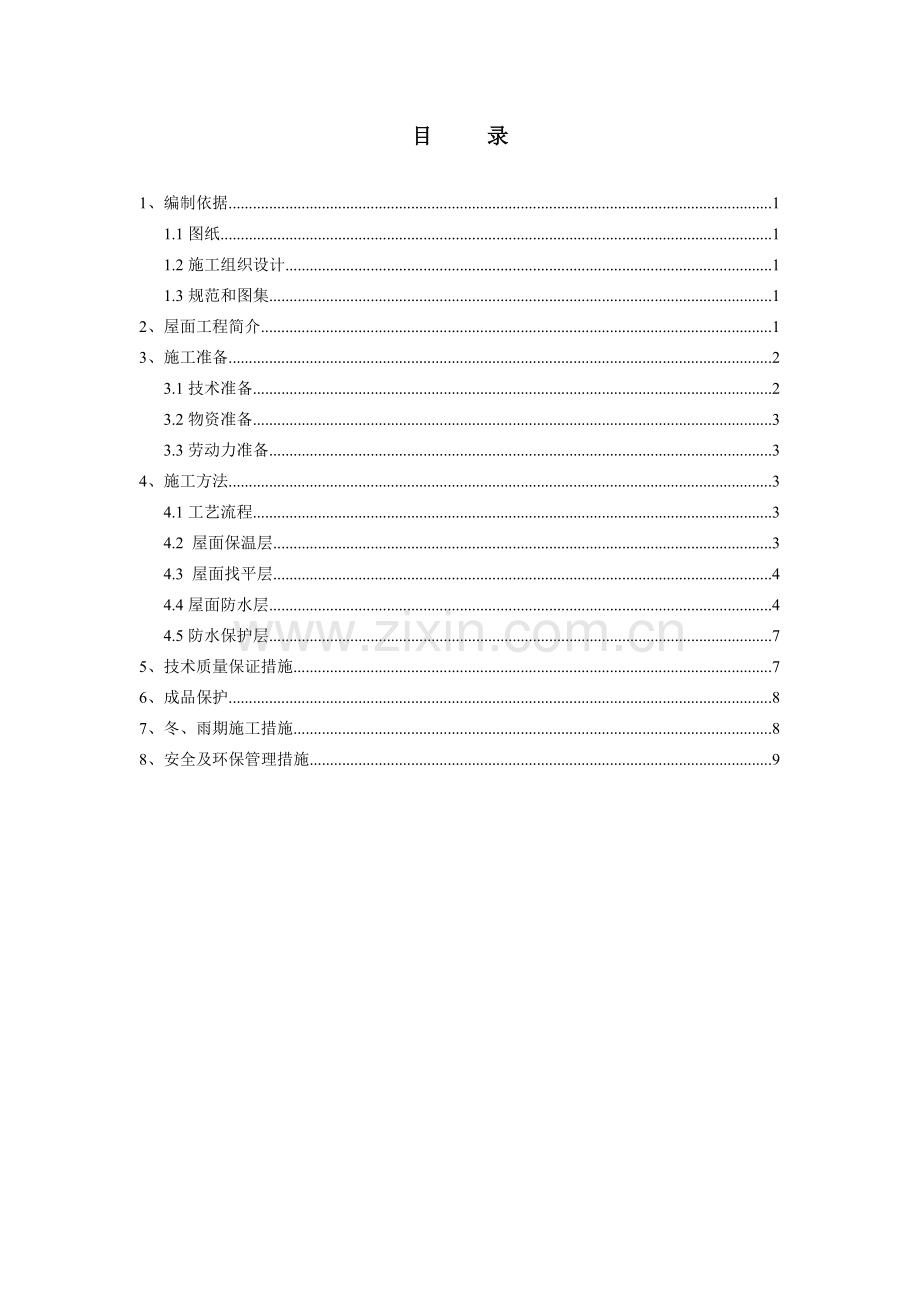

目 录

1、编制依据 1
1.1图纸 1
1.2施工组织设计 1
1.3规范和图集 1
2、屋面工程简介 1
3、施工准备 2
3.1技术准备 2
3.2物资准备 3
3.3劳动力准备 3
4、施工方法 3
4.1工艺流程 3
4.2 屋面保温层 3
4.3 屋面找平层 4
4.4屋面防水层 4
4.5防水保护层 7
5、技术质量保证措施 7
6、成品保护 8
7、冬、雨期施工措施 8
8、安全及环保管理措施 9

1、编制依据
1.1图纸
表1.1
序号
图纸名称
编号
1
建筑施工图
建总1
2
建筑施工图
建8、建18～建21
1.2施工组织设计
1.3规范和图集
表1.3
序号
名 称
图 集 编 号
1
工程做法
88J1-1
2
屋面做法
88J5-X1
3
屋面工程质量验收规范
GB50207-2002
2、屋面工程简介
表2
序号
项 目
内 容
1
屋面性质
非上人屋面，屋面做法参照88J1-1，
屋13-C3-Ⅱ5
2
建筑高度
总高度（m）
30.10
±0.00相当
于绝对标高（m）
42.05
室内外高差(m)
0.9
女儿墙高(m)
1.2
3
屋面防水
采用SBSⅢ+Ⅲ改性沥青防水卷材+ 3mm厚SBS改性沥青防水涂料，防水等级Ⅱ级。
4
屋面保温
40mm厚C20细石混凝土+70mm厚聚苯板
5
屋面找坡
最薄处30mm厚1：0.2：3.5水泥粉煤灰页岩陶粒找2％坡
6
屋面面积
588m2
3、施工准备
3.1技术准备
3.1.1准备好规范、标准及各类的技术资料表格。
3.1.2熟悉有关图纸洽商和规程规范要求，编制施工方案。
3.1.3材料进场后，应检验产品合格证、使用说明书并按规定取样复试，严禁在工程中使用不合格的材料。
SBS改性沥青防水卷材的外观质量应符合下列要求
表3.1.3-1
序号
项 目
质量要求
1
孔洞、缺边、裂口
不允许
2
边缘不整齐
不超过10cm
3
胎体未浸透、露白
不允许
4
撒布材料粒度、颜色
均匀
5
每卷卷材的接头
不超过1处，较短的一段不应小于1000mm，接头处应加长150mm
高聚物改性沥青防水涂料的物理性能
表3.1.3-2
序号
项 目
性能要求
1
固体含量（%）
≥43
2
耐热度（80oc，5h）
无流淌、起泡和滑动
3
柔性（-10 oc）
3mm厚，绕20mm园棒无裂纹，断裂
4
不透水性
压力（Mpa）
≥0.1
保持时间（min）
≥30
5
延伸（20+2 oc拉伸，min）
≥4.5
高聚物改性沥青防水卷材进场抽样复试规定如下：
同一品种、牌号和规格的卷材，抽验数量为：大于1000卷抽取5卷；500-1000卷抽取4卷；100-499卷抽取3卷；小于100卷抽取2卷。将抽验的卷材开卷进行规格和外观质量检验，全部指标达到规定标准后，即为合格。其中一项指标达不到要求，应在受检产品中加倍取样复检，全部达到标准规定为合格。复检时有一项指标不合格，则判定该产品外观质量不合格。
高聚物改性沥青防水涂料现场抽样每10t为一批，不足10t按一批抽样。

3.2物资准备
3.2.1物资需用量计划
表3.2.1
品种
规格及标号
单位
数量
组数
施 工 部 位
聚苯板
70mm
m2
960

屋 面
陶粒
10～18mm
m3
1100

屋 面
防水
SBSⅢ型卷材
m2
5100
2
屋 面
涂料
kg
1100
1
屋 面
3.2.2屋面的保温材料采用70厚聚苯板，要求其容重20kg/m3,导热系数≤0.03w/m.k,抗压强度0.1Mpa。
3.2.3屋面找坡层的陶粒粒径在10～18mm，不得含有土块，石块等杂质，容重控制在200kg/m3左右。
3.2.4屋面工程所用的防水、保温隔热材料应有材料质量证明文件，并经指定的质量检测部门认证，确保其质量符合技术要求。
3.2.5屋面防水层采用SBSⅢ型改性沥青防水卷材和SBS改性沥青防水涂料。
3.3劳动力准备
屋面防水必须选用防水专业队伍施工，这支队伍必须经过施工操作培训，并经考试合格的人员组成。严禁非防水专业队伍或非防水工进行屋面工程的防水施工。
4、施工方法
4.1工艺流程
保温层 → 水泥砂浆找平层 → 柔性防水层 → 水泥砂浆（或豆石混凝土）保护层 → 验收
4.2 屋面保温层
4.2.1工艺流程
基层处理→管根堵孔、固定→铺设保温层→拉线找坡→铺找坡层
→检查验收
4.2.2 基层清理
将屋面基层的尘土、杂物等清理干净，基层清理到实处。并且基层应平整、干燥。
4.2.3保温层
4.2.3.1干铺聚苯板保温材料，板块应铺平垫稳；
4.2.3.2已铺完的保温层要加以保护，不得在其上行走、推车和堆放重物。
4.2.3.3在完成的70厚聚苯板上部，浇筑40厚的C20细石混凝土，随打随抹平。
4.2.4拉线找坡
应根据设计要求的厚度坡度拉线找出泛水坡；贴灰饼冲筋，铺设1：0.2：3.5水泥粉煤灰页岩陶粒找2％坡，最薄处为30mm；铺设顺序应从一端开始退着向另一端进行，要振捣密实，表面用木杠刮平，用木抹子粗抹一遍。
4.3 屋面找平层
4.3.1工艺流程
基层清理→洒水湿润→抹水泥砂浆→抹平、养护→验收
4.3.2屋面保温层施工完成后，进行隐蔽验收后，进行水泥砂浆（1：2.5—1:3）找平层的施工；
4.3.3基层清理：找平层施工前，将保温层上面的松散杂物清扫干净，凸出基层表面的硬块要剔平扫净。
4.3.4洒水湿润，在抹找平层之前，应对基层洒水湿润，但不能用水浇透，宜适当掌握，以达到找平层、保温层能牢固结合为度。
4.3.5冲筋贴灰饼，根据坡度要求拉线找坡贴灰饼，顺排水方向冲筋，冲筋的间距为1.5m；在排水沟、雨水口处找出泛水，冲筋后进行找平层抹灰。
4.3.6找平层要留分格缝，分格缝兼做排气屋面的排气道。分格缝与保温层连通，一般分格缝的宽度应为20mm。其纵横缝的最大间距为6m。
4.3.7表灰压头遍：拐角、根部等处应在大面积抹灰前先做，有坡度要求的部位，必须满足排水要求。
4.3.8大面积抹灰在两筋中间铺砂浆（配合比应按设计要求），用抹子摊平，然后用短木杆根据两边冲筋标高刮平，再用木抹子找平，然后用木杠检查平整度。
4.3.9铁抹子压第二遍、第三遍：当水泥砂浆开始凝结，人踩上去有脚印但不下陷时，用铁抹子压第二遍，要注意防止漏压，并将死坑、死角、砂眼抹平，当抹子压不出抹纹时，即可找平、压实、完成第三遍抹压，这道工序，在终凝前进行。
4.3.10找平层要进行养护，养护期不小于7天，待基层干燥后方可进行卷材防水施工。
4.4屋面防水层
4.4.1工艺流程
屋面采用柔性防水卷材施工，工艺流程如下：
基面清理→阴阳角等细部检查处理→涂刷冷底子油→细部加强→弹分格线→铺贴第一层卷材→铺贴第二层卷材→交验→做保护层
4.4.2 操作方法
该屋面采用SBSⅢ+Ⅲ型(6mm厚)改性沥青防水卷材+ 3mm厚SBS改性沥青防水涂料。屋面女儿墙，作法为热熔满贴法。
4.4.2.1阴阳角等细部处理：阴阳角、女儿墙、雨罩、管道根部等细部用1：3水泥砂浆抹成r=50mm的圆弧，以使防水卷材粘接牢固；
4.4.2.2涂刷冷底子油：铺贴卷材前，基层表面必须清扫干净，待基层含水率不大于9%时，涂刷冷底子油，应均匀一致，不得漏刷。
在屋面与墙面连接处，隔气层要沿墙面向上连续铺设，高出保温层上表面至少150mm。
4.4.2.3细部加强：管道根及其他防水薄弱部位先做附加层，大面铺设卷材之前，必须先做增强处理。
4.4.2.4弹分格线
4.4.2.5卷材搭接规范：
相邻卷材的长边搭接宽度为8cm，短边搭接不小于8cm，同层相邻两幅卷材，短边应错开不小于50cm。第二层与第一层卷材的搭接缝应错开幅宽的1/3-1/2。上下层卷材不得相互垂直铺贴。
4.4.2.8卷材铺贴操作：
第一层、第二层均采用满铺、满贴、转角、墙角、管道根部必须粘实，不允许有空鼓现象。
4.4.2.9满粘法施工：
立墙大面采用满粘，依据正确定位开始铺粘卷材，两人一组，其中一人手持喷灯，均匀加热基层和卷材，喷灯（火种）距卷材15-20cm左右，待卷材表面出现熔融状态时，另一人缓慢地滚铺卷材同时用手压实，第一层施工完毕，经验收后，方可铺贴第二层。
4.4.2.10接缝和收头处理：
对卷材长短边接缝及末端收头应用喷灯加热腻子刀封边，封边应闭合严密平整。
4.4.2.11屋面防水保护层施工完成后，应在雨后或者进行持续2h的淋水试验，有条件时可对屋面进行蓄水检验，其蓄水时间不少于24h，来检测屋面有无渗漏、积水和排水系统是否畅通
4.4.2.12卷材及涂膜厚度的要求：

表4.4.2.12
屋面防水等级（二级）
设防道数
厚 度
备 注
高聚物改性沥青防水卷材
二道设防
不应小于3mm

高聚物改性沥青防水涂料
二道设防
不应小于3mm

4.4.3 细部防水做法
4.4.3.1 阴阳角施工时防水要铺贴附加层。
4.4.3.2水落口防水构造应符合下列规定：
（1）水落口杯采用铸铁或塑料制品；
（2）水落口杯埋设标高要考虑水落口设防时增加的附加层和柔性防水层的厚度及排水坡度加大的尺寸；
（3）水落口周围直径500mm范围内坡度不应小于5％，并应用防水涂料涂封，其厚度不小于2mm。水落口杯与基层接触处应留宽20mm、深20mm凹槽，嵌填密封材料。
4.4.3.3泛水防水构造遵守下列规定：
（1）墙体为砖墙时，卷材收头收在砖墙上预留的凹槽内，固定密封，凹槽距屋面找平层最低高度不应小于250mm，凹槽上部的墙体也做防水处理；

（2）为混凝土时，卷材收头可采用金属压条钉压，并用密封材料封闭。

4.4.3.4伸出屋面管道周围的找平层应做成圆锥台，管道与找平层间应留凹槽，并嵌填密封材料，防水层收头处应用金属箍箍紧，并用密封材料封严。
4.5防水保护层

卷材防水层完工并经验收合格后，应做好成品保护。防水保护层为C20豆石混凝土，混凝土应密实，表面抹平压光，并留设分格缝，分格面积不大于36m2。
5、技术质量保证措施
5.1保温材料的强度、表观密度、导热系数和含水率以及配合比，必须符合设计要求和施工规范的规定；
5.2保温材料，应紧贴基层，铺平垫稳，找坡正确；
5.3防水卷材的表面平整度符合排水要求，无积水现象；
5.4防水卷材的铺贴方法、压接顺序和搭接长度符合规范规定，粘接牢固，无滑移、翘边、起泡、皱折等缺陷；
5.5局部需要加强的部位的附加层粘贴牢固、严密，收头等做法符合规范规定；
5.6屋面找平层所用的原材料及配合比，必须符合设计要求和施工规范规定；
5.7屋面找坡层的坡度，必须符合设计要求；
5.8找平层表面无脱皮和起砂等缺陷；
5.9分隔缝的留设、位置和间距应符合设计和施工规范的规定。
5.10防水基面必须坚硬、平整、干燥、清洁、不应有反砂、空鼓、松动、和脱皮现象，基层阴阳角处应做成圆弧形，清除尖利物；
5.11卷材防水层的施工质量检验数量，应按铺贴面积每100m2抽查1处，每处10m2，且不得少于3处；
5.12卷材搭接宽度的允许偏差为-10mm；
5.13找平层表面平整度的允许偏差为+5mm；
5.14保温材料厚度的允许偏差为+5%，且不得大于4mm；
5.15屋面保温层和防水层施工环境气温
项 目
施工环境气温
粘结保温层
热沥青不低于-10 oc；水泥砂浆不低于5 oc
高聚物改性沥青防水卷材
冷粘法不低于5 oc；热熔法不低于-10 oc
高聚物改性沥青防水涂料
溶剂型不低于-5 oc；水溶型不低于5 oc
6、成品保护
6.1在已铺好的保温层和找平层上不得直接行走、运输小车，行走线路应铺垫脚手板；
6.2保温层施工完成后，应及时抹水泥砂浆找平层，以减少受潮和进水；
6.3雨水口、内排水口等部位应采取措施保护，防止堵塞和杂物进入；
6.4运送材料用的手推车支腿应用麻袋包扎，防止将防水层刮破；
6.5防水层施工时，注意不要让沥青污染已完成的成品；
6.6防水层做完后，应及时做保护层，并注意在施工中的保护。
7、冬、雨期施工措施
7.1选择卷材低温柔度比施工时气温低10oC的SBS产品，并将卷材贮存于0oC以上的库房，使用时搬至现场，搬运中防止扔摔；
7.2掌握天气预报的情况，避免在雨、雪中进行防水作业。
7.3雨、雪过后及时清扫，以免冰雪长时间浸泡基面和已做好的防水层；
7.4视情况必要时，用草袋覆盖基面和以做好的防水层，以起到保温作用；
7.5雨天施工时，要严格控制防水基层的含水率，保持基层的干燥。
8、安全及环保管理措施
8.1施工前应进行安全技术交底工作。
8.2屋面防水时，作业面上的工人要系安全带，戴安全帽。
8.3按有关规定配给劳保用品并合理使用，沥青操作人员不得赤脚或穿短袖衣服进行作业，应将裤脚袖口扎紧，手不得直接接触沥青，接触有毒材料需戴口罩和加强通风。
8.4防水操作时应注意风向，防止下风操作人员中毒、受伤。
8.5用喷灯烘烤底油，操作人员要戴口罩。
8.6使用通过国家标准的环保型防水材料。
8.7 保温操作人员要戴口罩，戴帽子的防护服。袖口、裤脚扎紧，材料碎片集中收好，装入塑料袋，统一处理。
8.8防水涂料使用过的桶、刷子等要统一收集好，不得随意丢弃，污染环境，最后集中处理。
8.9防水材料的包装纸 (塑料)不得随意丢弃，污染土地，应统一收集好处理
8.10 防水材料进场要有统一存放地点，防水、防火、防毒、阴凉、干燥、通风良好。
8.11 施工使用材料随用随领，不得浪费丢弃。倒完液体的瓶、桶要将盖子塞好，拧紧。
