1X水轮发电机分部验收鉴定书(20XX年.05.1)1.docx

1X水轮发电机分部验收鉴定书(20XX年.05.1)1
观音岩水电站增效扩容改造工程1水轮发电机组安装分部验收X鉴定书单位工程名称：发电厂房工程水电站分部工程验收工作组2015年月号
前言
（一）验收依据：
1、工程概况。观音岩电站位于XX县区城西北91km舞阳河流域梯级开发的第四个梯级水电站，多年平均流量16.1m3/s，年径流量5.08亿m3/s，原电站总容量2x6300kw，年平均发电量4080万kw·h，保证出力3730kw，技改后电站总容量2x8000kw，年平均出力6279kw，平均发电量5500万kw·h。

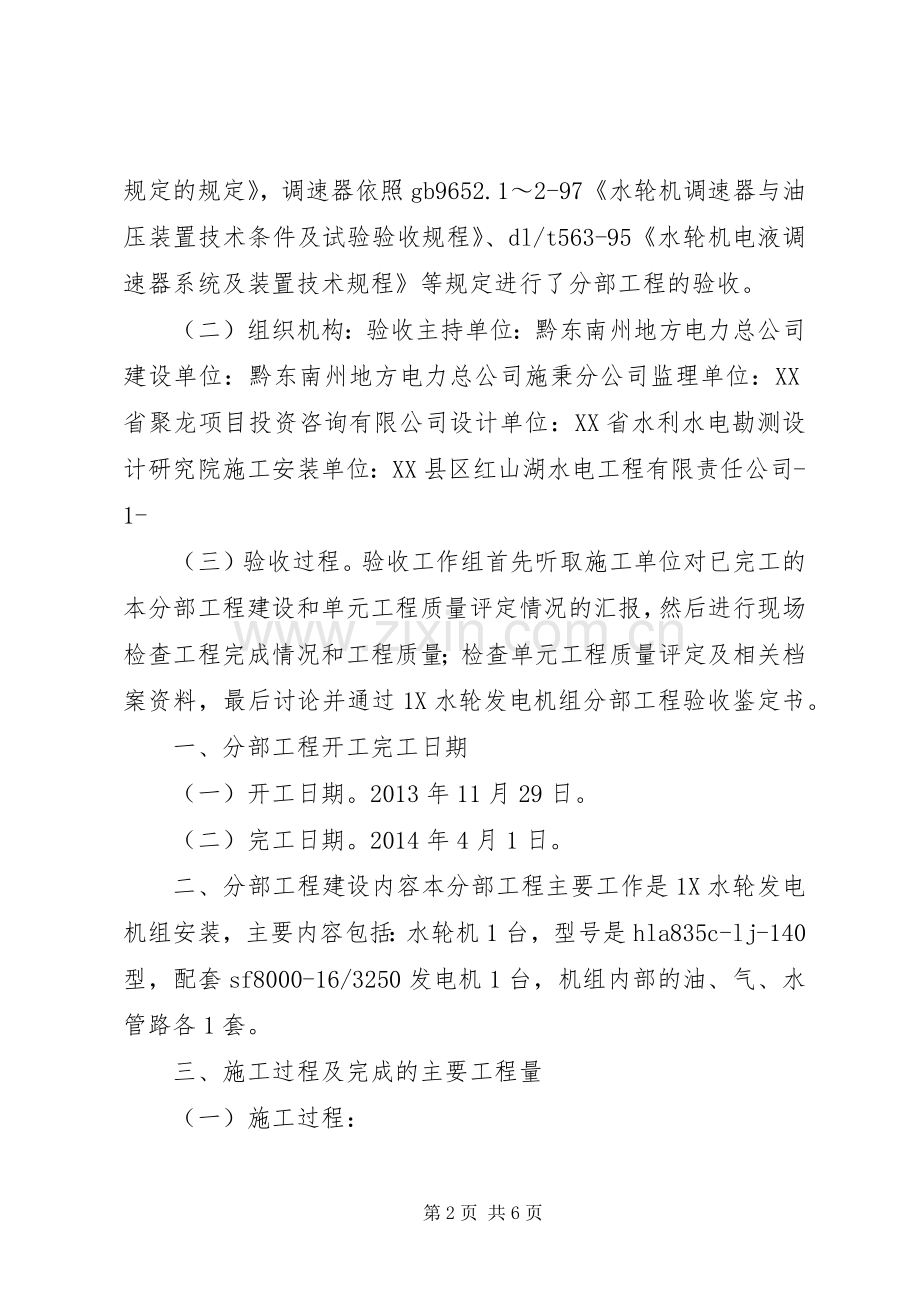

2、验收依据。观音岩水电站增效扩容改造项目分1个单位工程，3个分部工程，本次验收的1X水轮发电机组安装分部工程，根据工程设计图纸、《水利水电建设工程验收规程》（sl223-2008）、《水利水电工程施工质量检验与评定规程》（sl176-2007）、《水轮发电机组安装技术规范》（gb/t8564-2003），水轮机严格依照gb/t15468-1995《水轮机基本技术条件》、jb/t7071-93《灯泡式水轮发电机基本技术条件》的规定，发电机依照gbt7894-2001《水轮发电机基本技术条件》、gb755-87《旋转电机基本技术要求》、dl/44-91《水轮发电机组设备出厂检验一般规定的规定》，调速器依照gb9652.1～2-97《水轮机调速器与油压装置技术条件及试验验收规程》、dl/t563-95《水轮机电液调速器系统及装置技术规程》等规定进行了分部工程的验收。
（二）组织机构：验收主持单位：黔东南州地方电力总公司建设单位：黔东南州地方电力总公司施秉分公司监理单位：XX省聚龙项目投资咨询有限公司设计单位：XX省水利水电勘测设计研究院施工安装单位：XX县区红山湖水电工程有限责任公司-1-
（三）验收过程。验收工作组首先听取施工单位对已完工的本分部工程建设和单元工程质量评定情况的汇报，然后进行现场检查工程完成情况和工程质量；检查单元工程质量评定及相关档案资料，最后讨论并通过1X水轮发电机组分部工程验收鉴定书。
一、分部工程开工完工日期
（一）开工日期。2013年11月29日。
（二）完工日期。2014年4月1日。
二、分部工程建设内容本分部工程主要工作是1X水轮发电机组安装，主要内容包括：水轮机1台，型号是hla835c-lj-140型，配套sf8000-16/3250发电机1台，机组内部的油、气、水管路各1套。
三、施工过程及完成的主要工程量
（一）施工过程：
1、制造过程。本工程水轮发电机组由浙江舜飞重型发电设备制造有限公司生产制造，设备制造过程由建设单位等不定期对设备制造情况进行抽查，检查设备制造质量情况；设备制造完成后由建设单位、监理单位等组成验收小组对设备进行出厂验收，验收合格后装运到工地进行安装。由XX省红山湖水电工程有限责任公司进行安装调试。
2、安装过程如下：水轮发电机组安装流程：于2013年12月7日开始导水机构预装；-2-
于2013年12月17日开始中心、水平、高程调节；于2014年1月6日开始研磨轴瓦；于2014年1月13日开始回装主要部分；于2014年3月5日开始盘车；于2014年3月7日开始联轴；，于2014年3月10日开始水导轴承安装；于2014年3月14日开始下导轴承安装；于2014年3月16日开始管道安装，总装安装。于2014年3月23日开始管道安装，安装完成后，进行机组充水试验；于2014年3月24日空载试验于2014年3月27日并列及负荷试验。安装过程由现场监理全程旁站监理，确保每一道工序严格按规范要求施工，对重要隐蔽单元工程在施工单位“三检”合格的基础上，由建设单位、监理单位和施工单位组成联合验收小组进行验收，从而确保了安装质量达到设计和规范要求。2013年11月29日至2014年4月1日历时5个月1X水轮发电机、附属设备、电气设备、控制保护设备陆续安装完成并调试合格，先后进行了充水试验和空转等试验，1X水轮发电机组于2014年3月27日至2014年3月30日进行了并网带满负荷72小时试运行；试运行期间机组进行了升流试验、甩负荷试验、调速器挠动试验、试验结果均达到设计和规范要求，试运行期间机组有关参数均满足设计和规范要求，机组并网运行，经监测机组轴瓦温度、电机温度、振动、出力等均满足设计要求。-3-
（二）完成的主要工程量。水轮机1台，型号是hla835c-lj-140型，配套sf8000-16/3250发电机1台，机组内部的油、气、水管路各1套。
五、拟验工程质量评定拟验分部工程质量等级评定意见：本分部工程的单元工程共9个，质量全部合格，其中优良8个，优良率为88.9%；水轮机、发电机质量合格。施工中无质量事故发生，施工质量检验资料齐全。依据《水利水电工程施工质量检验与评定规程》（sl176-2007）、《水利水电建设工程验收规程》（sl223-2008）、《水轮发电机组安装技术规范》（gb/t8564-2003）的有关要求，拟验分部工程质量等级施工单位自评：优良，监理单位复核：优良，项目法人认定：优良。
六、验收遗留问题及处理意见无遗留问题。
七、结论经现场检查并审阅分部工程有关验收资料，验收工作组认为：本分部工程已按设计要求的内容全部完成，施工质量符合、《水利水电工程施工质量检验与评定规程》（sl176-2007）、《水利水电建设工程验收规程》（sl223-2008）、《水轮发电机组安装技术规范》（gb/t8564-2003）的规定，工程质量按常规程序和方法要求检验，按常规方法评定，水轮发电机组安装工程质量单元全部合格，单元工程优良率88.9%，且未发生过质量事故，工程技术资料基本齐全，同意验收。本分部工程质量等级为：优良。-4-
八、保留保留意见人签名：
九、分部工程验收工作组成员签字表十、附件：验收遗留问题处理记录
-5-
观音岩水电站增效扩容改造工程
表g-1
分部工程施工质量评定表
单位工程名称分部工程名称分部工程量项次12合计施工单位自评意见本分部工程的单元工程质量全部合格，优良率为88.9%，原材料质量合格，中间产品质量，机电产品质量合格，质量事故及质量缺陷处理情况：无分部工程质量等级：优良评定人：项目技术负责人：年月日单元工程种类水轮机发电机发电厂房工程施工单位施工日期评定日期合格个数XX县区红山湖水电工程有限责任公司自2013年11月29日至2014年4月1日2015年月日其中优良个数备注1X水轮发电机组水轮机，发电机工程量单元工程个数369369358优良率88.9%监理单位复核意见复核意见：分部工程质量等级：监理工程师：年月日总监：年月日项目法人认定意见审查意见：分部工程质量等级：现场代表：年月日技术负责人：年月日核定（备）意见：工程质量监督机构核定等级：核定（备）人：负责人：年月日年月日注：分部工程验收的质量结论，由项目法人报工程质量监督机构核备。大型枢纽工程主要建筑物的分部工程验收的质量结论，由项目法人报工程质量监督机构核定。
-6-
黔东南州地方电力总公司观音岩水电站增效扩容改造项目
观音岩水电站增效扩容改造项目招标第三标段水轮发电机组安装工程
分部工程验收组成人员签字
姓名单位职务或职称签名-7-
第6页 共6页
