中控室电信施工方案(一).docx

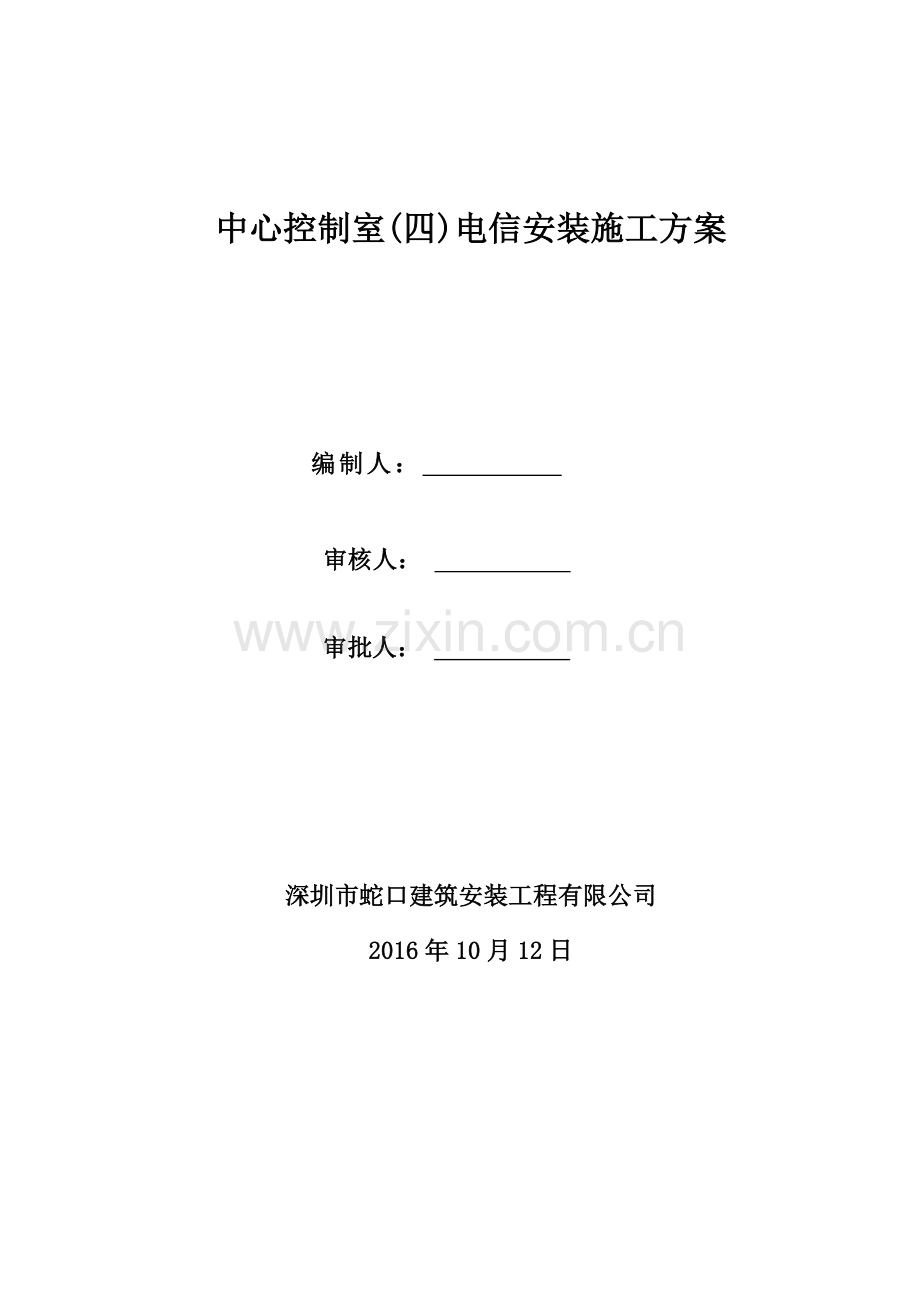

中心控制室(四)电信安装施工方案

编制人：

审核人：

审批人：

深圳市蛇口建筑安装工程有限公司

2016年10月12日

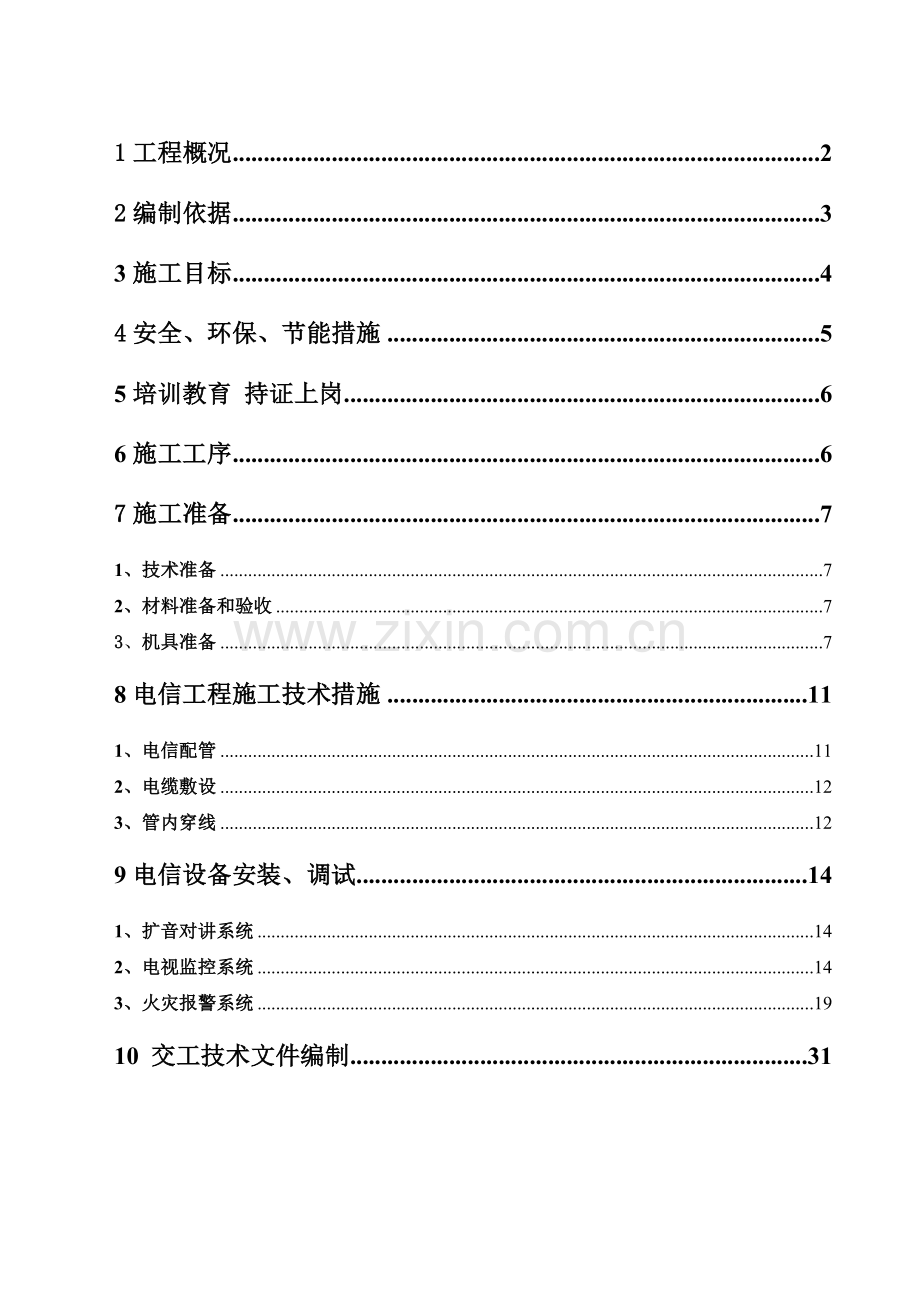

1工程概况 2
2编制依据 3
3施工目标 4
4安全、环保、节能措施 5
5培训教育 持证上岗 6
6施工工序 6
7施工准备 7
1、技术准备 7
2、材料准备和验收 7
3、机具准备 7
8电信工程施工技术措施 11
1、电信配管 11
2、电缆敷设 12
3、管内穿线 12
9电信设备安装、调试 14
1、扩音对讲系统 14
2、电视监控系统 14
3、火灾报警系统 19
10 交工技术文件编制 31

1工程概况
本工程电信工程包括装置区内扩音对讲系统、电视监控系统、火灾报警系统、网络电话通讯系统等。主要的工作内容：扩音对讲系统包括扬声器、对讲电话、控制柜、放大器等设备安装，配管，电缆敷设，检查接线，调试等工作；工业电视监控系统包括摄像头、控制箱、放大器等设备的安装，配管，电缆敷设，检查接线，配合调试等工作。火灾报警系统包括感烟、感温探测器、手动报警器、火灾报警控制箱，电源控制柜等设备的安装，配管，电缆敷设，检查接线，配合调试等工作。
电信工程数量
序号
名 称
单位
中心控制室（四）
数 量
备注

火灾报警系统

1
火灾自动报警控制器（联动型）
套
1

2
火灾报警工作站
台
1

3
工程师站（笔记本）
台
1

4
功率放大器
个
1

5
广播录放盘
个
1

6
消防电话主机
台
1

7
消防联动电源30A/
套
1

8
火灾区域显示盘/器
套
2

9
输入模块
只
17

10
控制模块
只
27

11
继电器
只
27

12
消防电话
个
5

13
吸顶式音箱
台
20

14
话筒
台
1

15
光电感烟探测器
套
62

16
声光报警器
套
7

17
普通型手动报警按钮
套
7

18
吸入式感烟探测器控制器
套
4

19
外置过滤器
个
8

20
PVC采样管
米
350

21
管路吹扫套件
套
8

22
安装辅材
批
8

23
毛细采样管套件
套
22

24
模块箱
面
2

25
模块柜
面
1

26
双孔电话/信息插座
个
152

出入口控制系统

27
门禁控制主机
台
6

28
非接触式智能读卡机
套
20

29
开门按钮
套
20

30
双门磁力锁
套
18

31
单门磁力锁
套
2

32
紧急出门按钮
套
20

33
设备箱
台
1

电视监视系统

34
室内高清/半球摄像机
套
7

35
室内设备箱（光端盒、光收发器等）
套
3

36
室外高清球型摄像机
套
1

37
机柜（内含）
面
1

38
网络配线架 24口
个
1

39
工业级接入交换机
台
1

40
光纤配线架 24口
台
1

41
6类双绞线
米
11380

42
大对数电缆
米
230

43
光缆
米
530

44
各类电源线及信号电缆
米
2790

45
镀锌钢管
米
1720

46
电信桥架
米
320

47
避雷器
台
2

48
光收发器
对
3

49
工程师站（台式）
台
1

50
电视显示器
台
1

2编制依据
1. 电信图纸
2. 有关变更图纸会审记录资料、会议纪要等合法文件
3. 安全防范工程技术规范 GB50348-2004
4. 智能建筑工程质量验收规范 GB50339-2013
5. 智能建筑工程施工规范 GB50606-2010
6. 综合布线系统工程验收规范 GB/T50312-2007
7. 火灾自动报警系统施工及验收规范 GB50166-2007
8. 有线电视系统工程技术规范 GB_50200-1994
9. 电气装置安装工程电缆线路施工及验收规范GB50168-2006
10. 电气装置安装工程接地装置施工及验收规范 GB50169-2006
11. 建筑电气工程施工质量验收规范 GB50303-2011
12. 公共广播系统工程技术规范 GB50526-2010
13. 通信电源设备安装工程验收规范 YD 5079-2005
14. 有线电视网络工程施工及验收规范 GY5073-2005
15. 视频显示系统工程技术规范 GB50464-2008
16. 电子信息系统机房施工及验收规范GB50462-2008
17. 建筑物电子信息系统防雷技术规范 GB50343-2012
18. 公共广播系统工程技术规范 GB50526-2010
19. 民用闭路监视电视系统工程技术规范 GB50198-2011
20. 工业电视系统工程设计规范 GB50115-2009
21. 临时用电安全技术规范 JGJ-46-2005
3施工目标
工期目标
根据业主合同有关要求，并结合我公司施工能力和技术实力 ，在人员组织、施工工艺、设备 投入、材料供应等方面将进行精心布置， 并力争使本期工程早日竣工并投入使用，为业主提供服务
质量目标
加强质量检查管理和控制 ，建立质量管理体系，使项目各系统均符合国家现行各项智能化管理系统工程设计、施工质量验收规范合格标准。
施工环境目标
在确保工程质量和工期的前提下，树立现场全体员工环保意识，自觉保护市政设 施，最大限度减少对环境的污染，并做到物流有序、施工顺畅、文明施工，确保现场 管理达到业主管理的要求。
文明施工目标
创 “安全文明工地” 塑造企业良好的形象。
安全目标
完善各项安全措施，确保安全事故为零
资料管理目标
按照惠炼二期工程资料管理的要求，对各分系统的报验资料采用广东省建筑工程表格，做好工程竣工资料。
服务目标
服务周到、业主满意、信守合同，认真协调与有关各方面的关系，接受并积极配 合业主和监理对工程质量、工程进度、计划协调、现场管理的控制与监督。
4安全、环保、节能措施
安全措施
1 施工前及施工期间应进行安全交底；
2 施工现场用电应按现行行业标准 《施工现场临时用电安全技术规范》 JGJ46 的有关规定执行；登高作业，脚手架和梯子应安全可靠，梯子应有防滑措施，不得两人同梯作业 ；
3 采用光功率计测量光缆，不应用肉眼直接观测；
4进入施工现场，应戴安全帽；高空作业时，应系好安全带；遇有大风或强雷雨天气，不得进行户外高空安装作业 ；
5 施工现场应注意防火，并应配备有效的消防器材；
6在安装、清洁有源设备前，应先将设备断电，不得用液体、潮湿的布料清洗或擦拭带电设备；设备应放置稳固 ，并应防止水或温气进入有源硬件设备机壳；
7确认工作电压同有源设备额定电压一致；硬件设备工作时不得打开外壳 ；
8 在更换插接板时宣使用防静电手套 ：应避免践踏和拉拽电源线。
环保措施
应按现行行业标准 《建筑施工现场环境与卫生标准》 JGJ146 的有关规定执行外，还应符合下列规定：
1 现场垃圾和废料应堆放在 指定地点，及时清运或回收，不得随意抛撒；
2 现场施工机具噪声应采取相应措施，最大限度降低噪声；
应采取措施控制施工过程中的粉尘污染。
节能措施：
1 应节约用料、降低消耗、提高宏观节能意识；
2 应选用节能型照明灯具、降低照明电耗、提高照明质量；
3 应对施工用电动工具及时维护、检修、保养及更新置换，并应及时清除系统故障，降低能耗。
5培训教育 持证上岗
1培训教育
施工现场HSE培训和教育工作HSE由专职工程师负责。
在项目开工前，项目安全部根据国家的法律、法规及其惠炼二期HSE部门要求组织员工进厂的安全培训。
1员工在入厂前均需经惠炼二期HSE部门安全培训考核合格，并办理入厂许可证后方准入厂及上岗工作。
2教育内容包括：
政府、业主及项目部有关HSE法律法规、标准和规定；
防护用品和工机具的使用知识；
典型事故的教训和紧急状态处理，以及事故报告的规定等；
3本岗位HSE操作规程：
每日班前教育：每日作业前由班组长根据组员当天的作业任务、作业环境、所用工机具情况，指明安全注意事项。
4调换工作岗位的HSE教育：
此项工作由专职安全员进行，教育内容包括：新的工作程序、机械设备性能、操作规程；潜在危险的确认；预防事故措施。
1． 通过对典型事故案例的讲解和分析，使职工掌握防范措施，防止事故再发生；
2． 对违章违纪人员进行有针对性的教育，适当的时候可以进行处罚，以免酿成事故；
3． 进行定期和不定期的紧急事故演练，提高职工应变能力，有效的防止事故的发生。
4． 以上涉及的各种安全教育和培训均要填写统一格式的安全培训记录。

6施工工序

施工准备
线路保护管敷设
检查接线
电缆敷设
电信设备安装
调试

7施工准备
1、技术准备
1. 熟悉设计图纸,弄清设计内容,对电信设备及材料的型号、规格、数量等进行核对。
2. 对影响电信可靠性的因素及影响安装中不能进行的、不能确定的问题提出图纸自审记录。
3. 进行图纸会审，明确施工验收规范及质量标准。
4. 根据施工组织设计、规范要求及工程特点，编制出施工工艺卡。
5. 进行技术交底、安全和质量交底，明确工程施工的特点和难点。
2、材料准备和验收
1. 核对图纸设计的设备、材料型号、规格及数量，提出设备、材料的供货时间。
2. 提出设备、材料及加工件计划。
3. 编制材料计划。
4. 材料、设备应附有产品合格证、质检报告 ，设备应有产品合格证、质检报告、 说明书等：进口产品应提供原产地证明和商检证明、质量合格证明、检测报告及 安装、使用、维护说明书的中文文本：
5. 检查线缆、设备的品牌、产地、型号、规格、数量及外观，主要技术参数及 性能等均应符合设计要求，外表无损伤，填写进场检验记录 ，并封存相关线缆 、 器件样品：

3、机具准备
主要施工机具见下表 ：
序号
设备名称
型号
单位
数量
备注
1
网络测试仪

台
1

2
网线钳

把
5

3
光纤熔接机

台
1

4
切割机

台
1

5
手枪钻

个
2

6
弯管器

个
2

7
冲击钻

个
2

8
水平米尺

个
3

9
数字万用表

5 光纤熔接机

6 手枪钻

7 弯管器

8 电镐

9 冲击钻

10 打磨机

11 水平米尺

12 数字万用表

13 监控工程宝

5 光纤熔接机

6 手枪钻

7 弯管器

8 电镐

9 冲击钻

10 打磨机

11 水平米尺

12 数字万用表

13 监控工程宝

14 切割机
台
2

10
监控工程宝

套
1

11
对讲机
T5728
对
2

12
电话跳线卡刀

个
7

13
监控清晰度测试仪

台
1

14
数字式查线仪
DKX-24
台
1

15
Q9冷压钳

把
5

16
液压开孔器

台
1

17
电烙铁

个
1

18
兆欧表

台
1

19
标签打印机

台
1

20
常用电工工具套装

套
1

21
接地电阻测试仪

台
1

22
双绞线及同轴电缆剥线钳器

个
5

23
光纤刻刀

个
5

24
中心导体剪切钳

个
2

25
大对数电缆剪切钳

把
1

26
棘轮助力剪线

钳

把
1

27
斜口钳扁口钳

把
6

28
数据线剥线刀

个
6

29
数据线专用打线工具

个
6

30
RJ45、RJ11水晶头压接工具钳

个
6

31
电气组合工具

套
1

32
面包车

台
1

33
放线盘
国产
个
2

34
人字梯 9 档
国产
个
3

36
电动小型工具
国产
个
9

37

38

施工劳动力计划
序号
工种名称
计划进场人数
进场时间
备注
1
弱电技术 人员
2
2016.8

2
施工人员
6
2016.9

3
调试人员
4
2017.3

4

合计

12

施工进度计划表见附录1

电信工程施工计划表

序号

施工内容
时 间 表
2016年
2017年
8月
9月
10月
11月
12月
1月
2月
3月
4月
9-31
1-30
1-31
1-30
1-31
1-19
5-28
1-31

1
现场勘测

2
工程人员进场

3
图纸审核设计交底

4
材料设备订货

5
材料设备进场

6
电信线路铺设

7
电信设备安装

8
系统联调、试运行

9
系统初步验收

10
系统正式交付

8电信工程施工技术措施
电信桥架

1. 桥架应平整安装牢固、横平竖直，无扭曲变形，内壁无毛刺，各种附件应安装齐备，固件的螺母应在桥架外侧，桥架、线管内线缆间不应拧绞，线缆间不得有接头；桥架接口应平直、严密，盖板应齐全、平整；桥架、、 线管及接线盒应可靠接地；桥架切割和钻孔后 ，应采取防腐措施，支吊吊架应做防腐处理。
2. 桥架、线管、线缆经过建筑物的变形缝 （包括沉降缝、伸缩缝等〉处应设置补偿装置 ，保护地线和桥架内线缆应留补偿余量。
3. 水平桥架底部与地面距离不宣小于2.2m，距离顶部楼板不宜小于0.3m，与梁的距离不宜小于0.05m，桥架与电力电缆间距离不宜小于0.5m；
4. 桥架与各种管道平行或交叉时，其最小净距应符合国家标准《建筑电气工程施工质 量验收规范》 GB50303-2011的 规定。
5. 支吊架安装直线段间距宜为 1. 5m-2.0m，同一直线段上的支吊 架间距应均匀；在桥架端口、分支、转弯处不大于0.5m 内，应安装支吊架；圆钢作为吊架时，桥架转弯处及直线段每隔30m应安装防晃支架；吊顶内配管，宜使用单独的支吊架固定，吊架不得架设在龙骨或其他管道上。
1、电信配管
1. 电缆管不应有穿孔，裂缝和凹凸不平，内壁应光滑。
2. 电缆管的加工：管口应无毛刺和尖锐棱角。电缆管煨弯时，用定型煨管器，对管径为25mm以上的管子，应用液压煨管器。在弯制后，不应有裂缝和显箸的凹痕现象，其弯扁程度不大于管子外径的10%，电缆管弯曲半径应大于所穿入电缆的最小允许弯曲半径。镀锌钢管锌层掉落处应涂防腐漆。
3. 电缆管敷设：每根电缆管的弯头不应超过3个，直角弯不超过2个，电缆管敷设时应安装牢固，支持点间的距离不应超过3m。当塑料管的直线长度超过30米时，宜加装伸缩节；对于非金属类电缆管在敷设时宜采用预制的支架固定，支架间距不宜超过2米。
4. 暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15㎜。
2、电缆敷设
1．电缆在运输装卸时，不应使电缆及电缆盘受到损伤。严禁将电缆盘直接由车上推下。电缆及其附件到达现场后，应检查产品的技术文件是否齐备，电缆型号、规格、长度是否符合设计要求，附件是否齐备；电缆端头应密封。低压电缆在敷设前应检查其绝缘，用1KV摇表测量相间及对地绝缘电阻值不低于10兆欧。高压电缆在敷设前应进行耐压检查。测量其泄漏电流等是否符合要求。
2．在电缆敷设前相关人员应检查电缆敷设的路径：检查路径包括桥架、配管、接线盒及电缆沟，确保电缆敷设路径畅通，且无毛刺，并测量电缆敷设路径长度，由专责技术员负责编制电缆清册，合理安排每盘电缆，减少电缆浪费，合理安排敷设电缆的次序以免造成敷设电缆时混乱而引起错放电缆或电缆交叉现象。
3．电缆应从盘的上端引出，不应使电缆在支架及地面摩擦拖拉，避免在拖拉过程中损伤电缆。
4．敷设电缆时在电缆转弯处应有电气施工人员负责，保证电缆弯曲半径符合要求，且电缆排列整齐，不交叉。敷设后及时进行绑扎固定。环境温度在0oc以下不允许敷设电缆。
5．电缆敷设后用统一的电缆标牌在电缆两个端头对电缆编号、型号、规格、起迄点等进行标识。标牌字迹应清晰、整洁、不褪色。
6．电缆敷设时垂直段应每隔2m有一固定点，水平敷设段每隔5—10m有一固定点，进盘前也应有固定点。
3、管内穿线
1. 电信配电线路管内穿线，适用于建筑物内部火灾自动报警信号、电源、通讯、广播与控制线路电气配电线路配管(钢管、阻燃型塑料管)的管内穿线。
2. 导线穿管作业常规应由两人操作。将绝缘导线绑在线管一端的钢丝上，由一人从另一端拉引导钢丝，另一人进行送线。动作要协调一致。防止硬送拉。
工艺流程
配线—扫管—穿带线—放线、断线—导线与带线的绑扎—导线连接—线路绝缘测定
配线
导线的选择必须符合设计要求。不得随意改变其规格及截面，应保证使用要求。
清扫线管
穿线之前。应对管路进行扫管，将管内的异物清扫干净，为穿线做好准备工作。
作业方法：将布条的两端牢固的绑扎在带线上，进行来回拉动带线，将管内杂物排出。
穿带线
1. 穿带线之前，应检查管路的走向及箱、盒的位置是否符合设计要求。
2. 带线常规是选用∮1.2~2.0的铁丝。先将铁丝的一端弯成不封口的圆圈，用穿线器将带线穿入管路内，在管路的两端均应留有100-150mm的余量。
3. 当线路较长的转弯处较多时，可在敷设管路之前穿好带线。
4. 放线、断线和导线绝缘层剥切。
5. 放线前应根据施工图对导线的型号、规格进行核对。入线时导线应置于放线架上。
6. 断线。剪切导线时，应考虑导线的预留长度。
7. 盒内导线预留长度应为150mm。
8. 配电箱内导线的预留长度应为箱体周边长的1/2。
9. 进户线的留置长度应为1500mm。
10. 导线的分支处，导线可不剪断而直接穿赤。
穿线时应注意下列问题：
1. 一交流回路的导线必须穿于同一管内。
2. 不同回路、不同电压和交流与直流的导线，不得穿入同一管内，
3. 电缆进入电缆隧道、盘（柜）及穿入管子时，出入口应密封，管口也应密封。
4. 电缆敷设完毕后，应进行校线及绝缘电阻的测试。
5. 制作电缆终端头，从剥切电缆开始应连续操作直至完成，。
6. 网路电话通讯的电缆头制安和调试由通讯设备厂家负责施工。
防爆装置区电气线路施工
1. 爆炸性气体环境电气线路的安装应符合下列要求：
2. 电气线路应在爆炸危险性较小的环境或远离释放源的地方敷设；当易燃物质 比空气重时，电气线路应在较高处敷设或直接埋地；架空敷设时宜采用电缆桥架；电缆沟敷设时沟内应充砂，并宜设置排水措施；当易燃物质比空气轻时，电气线路宜在较低处敷设或电缆沟敷设；电气线路宜在有爆炸危险的建、构筑物的墙外敷设。
3. 敷设电气线路的电缆或钢管，所穿过的不同区域之间墙或楼板处的孔洞，应采用非燃性材料严密堵塞。
4. 爆炸危险环境钢管配线技术要求应符合设计和规范要求；与电气设备的连接处宜采用挠性连接管；在爆炸性气体环境电气线路必须作好隔离密封
9电信设备安装、调试
1、扩音对讲系统
1．装置区内扩音对讲电话系统电缆主要采用在仪表桥架外侧敷设的方式，部分地点沿工艺管架穿钢管架空敷设，线路敷设应隐蔽、安全、整齐。
2．穿管架空敷设线路用角钢支架支撑，并用管卡固定，固定间距一般为3米。
3．扩音对讲电话系统设备安装在框架立柱上，话机安装高度为底边距室外地坪或平台1.3米，扬声器安装高度一般为最下层管线下方，距室外地坪不大于4米。系统接线盒安装在敷设线路下方附近的管架上。
2、电视监控系统
监控系统施工
材料设备
1.进场产品名称、型号规格等必须与设计图纸相符，矩阵切换控制器 、数字矩阵、网络交换机、摄像机、控制器、报警探头 、存储设备 、显示设备等应有强制性产品认证证书和”CCC”标志，或入网许可证、合格证、检测报告等文件资料 。
2.进口设备应有国家商检部门的有关检验证明。一切随机的原始资料 ，自制设备的设计计算资料 、图 纸、测试记录、验收鉴定结论等。
线路和设备安装
1.金属线槽、铜管及线缆的敷设 ，应符合GB 50198-2011第 3.3 节和GB50606-2010第4章的规定。
2. 电源线宜与信号线、控制线分开敷设 ；室外设备连接电缆时，直从设备的下部进线；信号电缆与电力线平行或交叉敷设时的间距不能小于0.3m，与通讯线交叉或平行敷设时间距不能小于0.1m；电缆的弯曲半径应大于电缆直径的 l5 倍．
3.光缆敷设前，应检查光纤，光纤应无断点，其衰耗值应符合设计要求。
4.敷设光缆时，其弯曲半径不应小于光缆外径的 20倍 ；光缆接头的预留长度不应小于 8m; 光缆架设完毕，应将余缆端头用塑料胶带包扎 ，盘成圈置于光缆预留盒中；光缆敷设完毕，应检查光纤有无损伤时，测量通道的总损耗 。
5.光缆的接续应有专业人员操作，接续时采用光功率计或其它仪器进行监视，使接续损耗达到最小 ；接续后应做好连续保护，并安装好光缆接头护套 ,在光缆的接续点和应作永久性标志 .
摄像机安装前应通电检测
1. 将摄像机逐个通电进行检测和粗调 ，在摄像机处于正常工 作状态后，方可安装 。
2. 检查云台的水平 、垂直转动角度 ，并根据设计要求定准云台转动起点方向 ;检查摄像机防护套的雨刷动作 ;检查摄像机在防护套 内的紧固情况 。
3. 检查摄像机座与 支架或云台的安装尺寸 ;对数字式（或网络型） 摄像机，安装前还需按要求设置 网络 参数 、管理参数 。
4. 摄像机的安装位置时应符合设计要求 ，其视场不应被遮挡 ；架空线入云台时，滴水弯的弯度不应小于电 〈光〉 缆的最小弯曲半径；安装室外摄像机、解码器应采取防雨、防腐、防雷措施；
摄像机的安装应符合下列规定：
1. 在搬动 、架设摄像机过程中，不得打开镜头盖 。
2. 在高压带电设备附近架设摄像机时 ，应根据带电设备的要求确定安全距离；在强电磁干扰环境下，摄像机的安装应与地绝缘隔离。
3. 摄像机及其配套装置安装应牢 固稳定运转应灵活 。应避免破坏，并与周边环境相协调；摄像机的信号线和电源线应分别引人 ，外露部分用护管保护。
4. 先对摄像机进行初步安装，经通电试看、细调，检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定。
5. 从摄像机引出的电缆宜留有 Im 的余盏 ，不得影响摄像机的转动 ，摄像机的电缆和电源线均应固定，并不得用插头承受电缆的自重。
6. 当摄像机在室外安装时 ，应检查其防雨、防尘 、防潮的设施 是否合格 。
7. 光端机或编码器应安装在摄像机附近的设备箱内，设备箱应具有防尘 、防水、防盗功能 ；
8. 视频编码器安装前应与前端摄像机连接测试，图像传输与数据通信正常后方可安装；设备箱内设备排列应整齐、走线应有标识和线路图
9. 检查确认解码器 、云台、摄像机联动工作是否正常 。
10. 视频编码设备固定安装在设备箱内，应留有线缆安装空间与 检修空间 ，在不影响设备各种连接线缆的情况下，分类安放并固定线缆。
11. 检查确认视频编码设备工作正常 ，输入 、输出信号正确 ，且满足设 计要求 。
门禁控制系统施工
1. 检查所用的设备读卡器、控制器卡片等的规格、型号是否符合设计和合同的要求，出厂合格证等。防止不合格产品进入现场。
2. 读卡器安装高度应符合设计和规范要求规定保；避免强电磁辐射源等恶劣环境 ；安装在室外需做好防水措施；
3. 控制器、读卡器不应与大电流设备共用电源插座；控制器宜安装在弱电间等便于维护的地点 ；控制器与读卡机间 的距离不宜大于 5Om;
4. 读卡器类设备完成后应加防护结构面，并应能防御破坏性攻击和技术开启；配套锁具安装应牢固 ，启闭应灵活；
5. 使用人脸、眼纹、指纹、掌纹等生物识别技术进行识读的出入口 控制系统设备的安装应符合产品技术说明书的要求。
综合布线系统施工
1. 线缆、配线设备等产品有合格证和质量检验报告 ，且符合设计要求。
2. 对绞电缆中间不得有接头，不得拧绞、打结。
3. 线缆两端应有永久性标签，标签书写应清晰、准确。
4. 线缆进场检测应抽检电缆的电气性能指标，并应作记录 。
5. 光纤进场检测应抽检光缆的光纤性能指标，并应作记录 。
6. 线缆布放应自然平直，不应受外力挤压和损伤；线缆布放宜留不小于 0. 15 mm余量：从配线架引 向工作区各信息端口 4 对对绞电缆的长度不应大于 90m。
7. 线缆敷设拉力及其它保护措施应符合产品厂家的施工要求：线缆间净距应符合国家标准 《综合布线系统工程验收规范》 GB50312-2007 第5. 1. 1条的规定。
8. 线缆弯曲半径宜符合下列规定：
1. 非屏蔽 4 对对绞电缆弯曲半径不宜小于电缆外径 4 倍；
2. 屏蔽 4 对对绞电缆弯曲半径不宜小于电缆外径 8 倍；
3. 主干对绞电缆弯曲半径不宜小于电缆外径 10 倍：
4. 光缆弯曲半径不宣小于光缆外径 10 倍。
9. 室内光缆桥架内敷设时宜在绑扎固定处加装垫套。
10. 线缆敷设施工时，现场应安装稳固的临时线号标签，线缆上配线架、打模块 前应安装永久线号标签；距信息点最近的一个过线盒穿线时应宜留有不小于 0.15mm 的余量。
11. 线缆经过桥架、管线拐弯处，应保证线缆紧贴底部，且不应悬空、不受牵引
12. 力。在桥架的拐弯处应采取绑扎或其他形式固定。
13. 信息插座安装标高应符合设计要求 其插座与电源插座安装的水平距离应符合国家标准 《综合布线系统工程验收规范》 GB50312-2007 第 5. 1. 1 条的规 定。当设计无标注要求时 ，其插座宜与电源插座安装标高相同。
14. 机柜内线缆应分别绑扎在机柜两侧理线架上，应排列整齐、美观，配线 架应安装牢固，信息点标识应准确；配线间内应设置局部等电位端子板，机柜应可靠接地。
15. 光纤配线架 （盘）宜安装在机柜顶部，交换机宜安装在铜缆配线架和光 纤配线架 〈盘〉 之间。
16. 跳线应通过理线架与相关设备相连接，理线架内、外线缆宜整理整齐。
缆线敷设与设备安装
1. 光、电缆配线设备的型式、规格应符合设计要求。
2. 光、电缆配线设备的编排及标志名称应与设计相符；各类标志名称应统一，标志位置正确、清晰；对绞电缆中间不得有接头，不得拧绞、打结；线缆两端应有永久性标签，标签书写应清晰、准确；线缆布放应自然平直 ，不应受外力挤压和损伤；
3. 线缆布放宜留不小于 0.15 mm余量；从配线架引向工作区各信息端口 4 对对绞电缆的长度不应大于 90m;
4. 线缆弯曲半径宜符合下列规定：
1) 非屏蔽 4 对对绞电缆弯曲半径不宜小于电缆外径 4 倍；
2) 屏蔽 4 对对绞电缆弯曲半径不宜小于电缆外径 8 倍；
3) 主干对绞电缆弯曲半径不宜小于电缆外径 10 倍；
4) 光缆弯曲半径不宜小于光缆外径 10倍
5) 线缆间净距应符合国家标准 《综合布线系统工程验收规范》 GB50312-2007 第 5.1.1条的规定
6) 机柜内线缆应分别绑扎在机柜两侧理线架上，应排列整齐、美观，配线架应安装牢固，信息点标识应准确；光纤配线架 （盘〉 宜安装在机柜顶部，交换机宜安装在铜缆配线架和光纤配线架
7) 机柜、机架安装位置应符合设计要求，垂直偏差度不应大于3mm；机柜、机架上的各种零件不得脱落或碰坏，漆面不应有脱落及划痕，各种标志应完整、清晰。
8) 机柜、机架、配线设备箱体、电缆桥架及线槽等设备的安装应牢固；
5. 信息插座模块安装应符合下列要求：
1） 信息插座安装标高应符合设计要求 ，插座与电源插座安装的水平距离应符合国家标准 《综合布线 系统工程验收规范》 GB50312-2007 第 5.1.1条的规定。当设计无标注要求时，其插座宜与电源插座安装标高相同；安装在活动地板内或地面上时，应固定在接线盒内，插座面板采用直立和水平等形式；接线盒盖可开启，并应具有防水、防尘、抗压功能。接线盒盖面应与地面齐平。
2） 信息插座底盒同时安装信息插座模块和电源插座时，间距及采取的防护措施应符合设计要求；信息插座模块明装底盒的固定方法根据施工现场条件而定；固定螺丝需拧紧，不应产生松动现象。
3） 各种插座面板应有标识，以颜色、图形、文字表示所接终端设备业务类型；工作区内终接光缆的光纤连接器件及适配器安装底盒应具有足够的空间，并符合设计要求。
缆线终接
缆线终接应符合下列要求：
1. 缆线在终接前，必须核对缆线标识内容是否正确。
2. 缆线中间不应有接头。缆线终接处必须牢固、接触良好。
3. 对绞电缆与连接器件连接应认准线号、线位色标，不得颠倒和错接。
对绞电缆终接应符合下列要求：
1. 终接时，每对对绞线应保持扭绞状态，扭绞松开长度对于3类电缆不应大于75mm；对于5类电缆不应大于13mm；对于6类电缆应尽量保持扭绞状态，减小扭绞松开长度。
2. 对绞线与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接。插座类型、色标和编号应符合图6.0.2的规定。
3. 两种连接方式均可采用，但在同一布线工程中两种连接方式不应混合使用。
4.
5. 屏蔽对绞电缆的屏蔽层与连接器件终接处屏蔽罩应通过紧固器件可靠接触，缆线屏蔽层应与连接器件屏蔽罩360°圆周接触，接触长度不宜小于l0mm。屏蔽层不应用于受力的场合。
6. 对不同的屏蔽对绞线或屏蔽电缆，屏蔽层应采用不同的端接方法。应对编织层或金属箔与汇流导线进行有效的端接。
7. 每个2口86面板底盒宜终接2条对绞电缆或1根2芯／4芯光缆不宜兼做过路盒使
8. 光缆芯线终接应符合下列要求：
1） 采用光纤连接盘对光纤进行连接、保护，在连接盘中光纤的弯曲半径应符合安装工艺要求。
2） 光纤熔接处应加以保护和固定, 光纤连接盘面板应有标志。
3） 各类跳线的终接应符合下列规定：
4） 各类跳线缆线和连接器件间接触应良好，接线无误，标志齐全，各类跳线选用类型和长度应符合设计要求。
电缆和光纤特性性能测试
1. 电缆（链路/信道）基本电气性能测试包括：长度、衰减、近端串扰（两端都测试）、连接图、电缆屏蔽层连通、回波损耗以及其他技术指标，各项性能指标应符合GB50312-2007附录B的表B.0.3-1/B.0.3-2; B.0.4-1~18；B.0.5-1~20的要求。
2. 光纤特性测试包括：长度、衰减的性能指标，应符合GB50312-2007附录C的表C.0.4/C.0.5/C.0.6规定。

3、火灾报警系统
火灾报警系统施工
施工准备
1. 设计单位应向施工、建设、监理单位明确相应技术要求；
2. 系统设备、材料及配件齐全并能保证正常施工；
3. 施工现场及施工中使用的水、电、气应满足正常施工要求。
4. 火灾自动报警系统的施工,应按照批准的工程设计文件和施工技术标准进行施工。不得随意更改。确需更改设计时，应由原设计单位负责更改。
5. 火灾自动报警系统施工前，应具备系统图、设备布置平面图、接线图、安装图以及消防设备联动逻辑说明等必要的技术文件。
6. 火灾自动报警系统施工前，应对设备、材料及配件进行现场检查，检查不合格者不得使用施工
7. 火灾自动报警系统施工过程中，做好施工（包括隐蔽工程验收）、检验（包括绝缘电阻、接地电阻）测试、调试、设计变更等相关记录。
火灾自动报警主要施工方法
1. 火灾自动报警系统的布线，应符合现行国家标准《建筑电气装置工程施工质量验收规范》GB50303 的规定。
2. 在管内或线槽内的布线，应在建筑抹灰及地面工程结束后进行，管内或线槽内不应有积水及杂物；敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。
3. 火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应布在同一管内或线槽的同一槽孔内。
4. 导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接；从接线盒、线槽等处引到探测器底座、控制设备、扬声器的线路，当采用金属软管保护时，其长度不应大于2m。
5. 金属管子入盒，盒外侧应套锁母，内侧应装护口；在吊顶内敷设时，盒的内外侧均应套锁母；明敷设各类管路和线槽时，应采用单独的卡具吊装或支撑物固定。吊装线槽或管路的吊杆直径不应小于6mm。
6. 火灾自动报警系统导线敷设后，应用500V兆欧表测量每个回路导线对地的绝缘电阻，该绝缘电阻值不应小于20MΩ；摇测应将干线和支线分开，一人摇测，一人应及时读数并记录，摇动速度应保持在120r/min左右，读数应采用一分钟后的读数为宜。
7. 同一工程中的导线，应根据不同用途选不同颜色加以区分，相同用途的导线颜色应一致。电源线正极应为红色，负极应为蓝色或黑色。
8. 报警线缆连接应在端子箱或分支盒内进行 ，导线连接应采用可靠压接或焊接；
9. 消防控制室引出的干线和火灾报警器及其它的控制线路应分别绑扎成束，汇集在端子板两侧，左侧应为干线，右侧应为控制线路。
设备安装
1探测器、模块、报警按钮等类别、型号、位置、数量、功能等应符合设计要求 ：
2消防电话插孔型号、位置、数量、功能等应符合设计要求；
3火灾报警控制器功能、型号应符合设计要求，并应符合现行国家标准 《火灾 自动报警系统施工及验收 规范》 G B50166 的有关规定：
4探测器、模块、报警按钮等安装应牢固 、配件齐全，不应有损伤变形和破损；
5探测器、模块、报警按钮等导线连接
