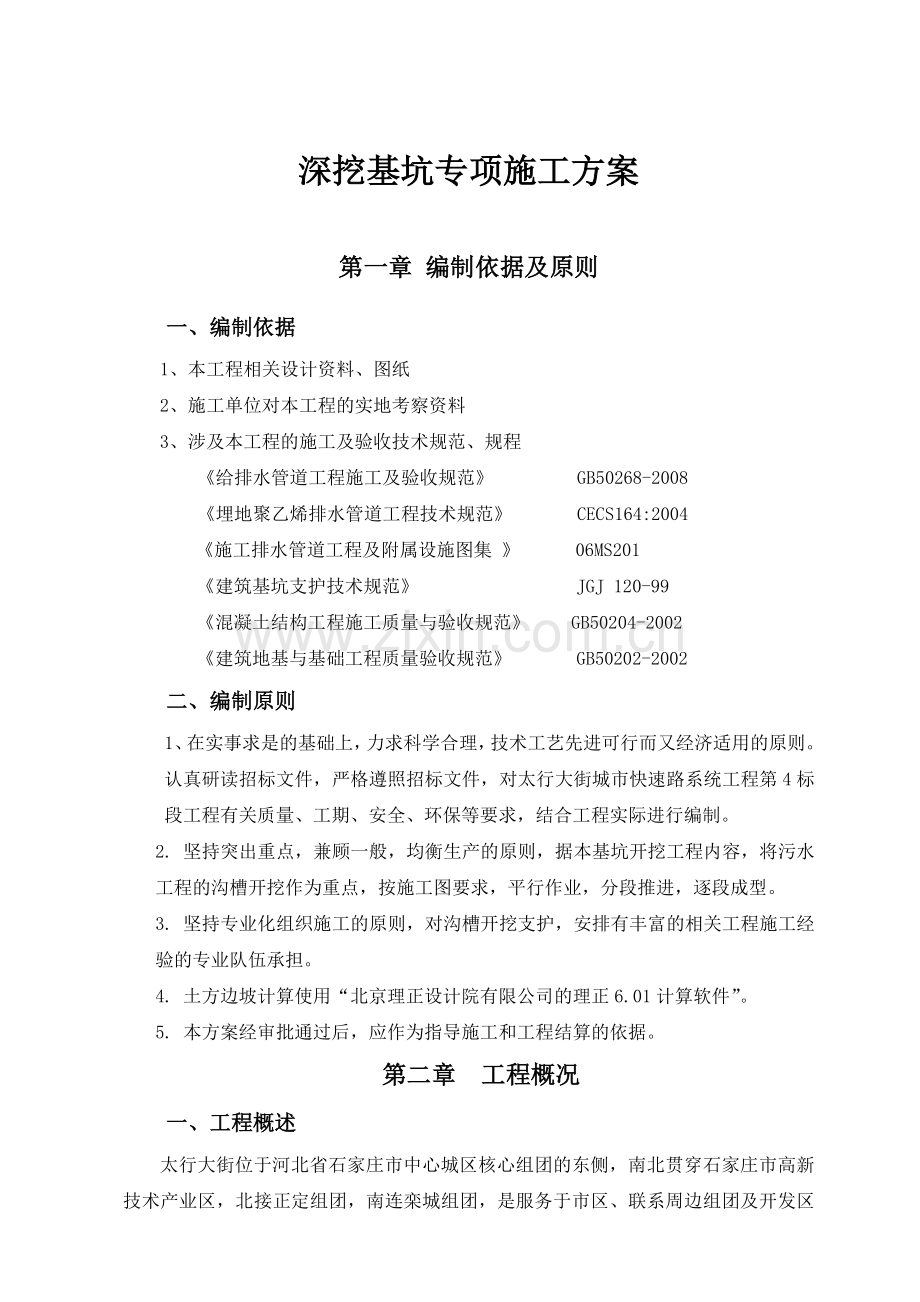

深挖基坑专项施工方案

第一章 编制依据及原则
一、编制依据
1、本工程相关设计资料、图纸
2、施工单位对本工程的实地考察资料
3、涉及本工程的施工及验收技术规范、规程
《给排水管道工程施工及验收规范》 GB50268-2008
《埋地聚乙烯排水管道工程技术规范》 CECS164:2004
《施工排水管道工程及附属设施图集 》 06MS201
《建筑基坑支护技术规范》 JGJ 120-99
《混凝土结构工程施工质量与验收规范》 GB50204-2002
《建筑地基与基础工程质量验收规范》 GB50202-2002
二、编制原则
1、在实事求是的基础上，力求科学合理，技术工艺先进可行而又经济适用的原则。认真研读招标文件，严格遵照招标文件，对太行大街城市快速路系统工程第4标段工程有关质量、工期、安全、环保等要求，结合工程实际进行编制。
2. 坚持突出重点，兼顾一般，均衡生产的原则，据本基坑开挖工程内容，将污水工程的沟槽开挖作为重点，按施工图要求，平行作业，分段推进，逐段成型。
3. 坚持专业化组织施工的原则，对沟槽开挖支护，安排有丰富的相关工程施工经验的专业队伍承担。
4. 土方边坡计算使用“北京理正设计院有限公司的理正6.01计算软件”。
5. 本方案经审批通过后，应作为指导施工和工程结算的依据。
第二章 工程概况
一、工程概述
太行大街位于河北省石家庄市中心城区核心组团的东侧，南北贯穿石家庄市高新技术产业区，北接正定组团，南连栾城组团，是服务于市区、联系周边组团及开发区的南北向交通主干道。快速路介于东二环和东三环快速路之间，与多条东西向城市快速路、主干道相交，是与市中心城联系的重要纽带。道路全长27.4km，规划红线宽60m，主线双向8车道，设计时速60km/h。
二、岩土工程条件
（一）场地位置、地形、地貌
太行大街城市快速路系统工程4合同段，位于石家庄市正定县朱河村至正午公路（K21+739-K27+474.733）。地形较为平坦，最大相对高差2.21m，现状以土路及农田为主，在地貌上属于滹沱河一阶地。
（二）工程地质条件
1、土层分布、埋藏及工程地质特征
沿线经过地区由于地质构造和地貌形态的控制，除人工填土外，主要地层由细粒土和粗粒土组成，根据其岩性、成因和物理学性质，自上而下分为5个工程地质层，分述如下：
1）杂土层①层：杂色，含有灰渣和碎砖块，以粉土为主，底层标高62.47-64.69m，层厚1.60-0.30m。
2）中液限粘质土（新近堆积黄土状粉质粘土）②层：褐黄色，可塑-硬塑，土质不均，含有铁猛质氧化物及云母片。稍有光泽，无振摇反映，干强度中等，韧性中等。层底标高62.13-60.32m，层厚3.00-1.40m。属于中压缩性土。
3）中液限粘质土（黄土状粉土）③层：褐黄色，稍湿-很湿，少密-中密。土质不均匀，扰动易散，含少量小姜石及白色钙质条纹，无光泽反应，摇震反映快，干强度低，韧性低。底层标高61.65-57.28m，层厚4.20-1.30m。属中压缩性土。
4）不良级配砂（细砂）④层：灰白色，松散-中密，稍湿，砂质较纯，矿物成分以石英、长石为主，含云母碎片。底层标高57.67-56.57m，层厚3.60-1.80m。
5）不良级配砂（中粗砂）⑤层：灰白色，稍湿，中密。砂质较纯，含云母碎片，含暗红色矿物质，该层本次勘察未揭穿。
（2）不良地质作用
地面较为平坦，主要受力层坡度变化较小，未发现不良地质作用。
（三）、地下水
本次勘察中，最大孔深为8.0m，在钻深8.0m范围内未见地下水。本工程可不考虑地下水对坑槽开挖的影响。
（四）、本工程抗震设防烈度为7度，设计地震基本加速度为0.10g，设计地震分组为第一组。
二、深基坑开挖方案概述
由于本标段K21+739-K27+474.733自然地面平坦，地质条件相差不大，排水管线开挖深度不一，所以对开挖的边坡分如下几种情况采用了理正深基坑6.01软件进行计算，根据计算结果采取不同的支护方式。

标准段横断面图
1、雨水工程基坑
开挖深度大于5m的基坑主要有以下几段K23+980-K24+409西侧、K23+980-K24+566东侧、K26+069-K26+771东侧，管渠开挖深度均在5m-6m之间，雨水管线的中心线距污水管线中心线4.5m，可在污水管线回填完毕后，遵循先深后浅的原则采用自然放坡开挖。
2、污水工程基坑
由于污水管道较深，位置较靠近红线，污水管道中心线距红线东西两侧均为3m，而开挖深度K21+739-K27+474.733均大于6m，按照自然放坡计算无论用何坡度都不能满足安全性要求而且受红线制约，所以全线所有污水管道沟槽开挖采用土钉墙喷锚支护或排桩支护。
第三章 开挖支护方案
一、开挖深度小于6.0m的管沟开挖方案

1、深基坑开挖深度大于5.0m第一种情况（6m为例）
[ 支护方案 ]
----------------------------------------------------------------------
天然放坡支护

----------------------------------------------------------------------
[ 基本信息 ]
----------------------------------------------------------------------
规范与规程
《建筑基坑支护技术规程》 JGJ 120-99
基坑等级
二级
基坑侧壁重要性系数γ0
1.00
基坑深度H(m)
6.000
放坡级数
1
超载个数
0
----------------------------------------------------------------------
[ 放坡信息 ]
----------------------------------------------------------------------
坡号
台宽(m)
坡高(m)
坡度系数
1
0.000
6.000
0.400

----------------------------------------------------------------------
[ 土层信息 ]
----------------------------------------------------------------------
土层数
4
坑内加固土
否
内侧降水最终深度(m)
50.000
外侧水位深度(m)
50.000

----------------------------------------------------------------------
[ 土层参数 ]
----------------------------------------------------------------------
层号
土类名称
层厚
重度
粘聚力
内摩擦角
与锚固体摩
粘聚力
内摩擦角

(m)
(kN/m3)
(kPa)
(度)
擦阻力(kPa)
水下(kPa)
水下(度)
1
杂填土
0.60
18.0
10.00
12.00
20.0
---
---
2
粘性土
2.10
18.4
22.00
14.80
45.0
---
---
3
粘性土
2.40
18.4
24.50
18.00
45.0
---
---
4
细砂
2.90
19.0
0.00
30.00
50.0
---
---

----------------------------------------------------------------------
[ 整体稳定验算 ]
----------------------------------------------------------------------

天然放坡计算条件:
计算方法：瑞典条分法
应力状态：总应力法
基坑底面以下的截止计算深度: 0.00m
基坑底面以下滑裂面搜索步长: 5.00m
条分法中的土条宽度: 1.00m

天然放坡计算结果:
道号
整体稳定
半径
圆心坐标
圆心坐标

安全系数
R(m)
Xc(m)
Yc(m)
1
5.268
1.158
2.146
6.557
2
2.407
4.480
0.144
7.623
3
1.607
8.761
-2.853
9.051
4
1.243
10.863
-4.071
10.071

计算结论
采用1：0.4的放坡系数，一步开挖内部整体稳定性安全系数=1.243＜ 1.30安全系数不满足要求。
经软件调整放坡系数反复验算，一步放坡均不能满足安全要求。
2、开挖深度大于5.0m的第二种情况（以6m为例）。
[ 支护方案 ]
----------------------------------------------------------------------
天然放坡支护

----------------------------------------------------------------------
[ 基本信息 ]
----------------------------------------------------------------------
规范与规程
《建筑基坑支护技术规程》 JGJ 120-99
基坑等级
二级
基坑侧壁重要性系数γ0
1.00
基坑深度H(m)
6.000
放坡级数
2
超载个数
0

----------------------------------------------------------------------
[ 放坡信息 ]
----------------------------------------------------------------------
坡号
台宽(m)
坡高(m)
坡度系数
1
1.500
3.000
0.400
2
0.000
3.000
0.400

----------------------------------------------------------------------
[ 土层信息 ]
----------------------------------------------------------------------
土层数
4
坑内加固土
否
内侧降水最终深度(m)
50.000
外侧水位深度(m)
50.000

----------------------------------------------------------------------
[ 土层参数 ]
----------------------------------------------------------------------
层号
土类名称
层厚
重度
粘聚力
内摩擦角
与锚固体摩
粘聚力
内摩擦角

(m)
(kN/m3)
(kPa)
(度)
擦阻力(kPa)
水下(kPa)
水下(度)
1
杂填土
0.60
18.0
10.00
12.00
20.0
---
---
2
粘性土
2.10
18.4
22.00
14.80
45.0
---
---
3
粘性土
2.40
18.4
24.50
18.00
45.0
---
---
4
细砂
2.90
19.0
0.00
30.00
50.0
---
---

----------------------------------------------------------------------
[ 整体稳定验算 ]
----------------------------------------------------------------------

天然放坡计算条件:
计算方法：瑞典条分法
应力状态：总应力法
基坑底面以下的截止计算深度: 0.00m
基坑底面以下滑裂面搜索步长: 5.00m
条分法中的土条宽度: 1.00m

天然放坡计算结果:
道号
整体稳定
半径
圆心坐标
圆心坐标

安全系数
R(m)
Xc(m)
Yc(m)
1
5.268
1.158
3.646
6.557
2
2.407
4.480
1.644
7.623
3
2.263
5.431
0.664
8.036
4
1.810
5.895
1.505
6.683
5
1.414
8.382
-1.056
8.315

计算结论如下
开挖以两步放坡内部整体性安全系数=1.41＞1.30，满足安全要求。
所以此开挖深度采用两步放坡，第一步为1：0.4第二步为1：0.4，符合安全要求。
由于5-9m部分为细砂及中粗砂，用软件反复调整开挖深度及放坡系数超过6.0m时安全系数均不能满足要求。故不能采用自然放坡开挖，采用排桩或土钉墙支护开挖的方式。

二、开挖深度大于6m支护方案之一土钉墙支护（计算及施工工艺）

1、土钉墙支护计算过程（以8m为例计算）

⑴、坡度：基坑在基础外边线外放0.5m工作面后采用1：0.3放坡做土钉墙支护。
⑵、土钉孔径：Φ100mm；
⑶、土钉孔角度：15°；
⑷、土钉间距：水平间距1500㎜，竖向间距1500㎜；
⑸、土钉长度：基坑深度为8.0米，土钉长度为5.8米、6.8米、5.8米、4.8米、3.8米；
⑹、土钉钢筋： 1Φ16的Ⅱ级钢；保护筋φ6.5@1500-2000。
⑺、土钉浆体：纯水泥浆，水灰比为0.4-0.5;水泥采用PSA32.5；
⑻、挂网：坡面厚度1.0㎜挂钢板网；土钉筋连接筋为1Φ14；
⑼、面层：面层喷射细石砼面层，厚度40-60㎜；基坑顶部宽出基坑外500㎜，面层细石砼配比为：水泥：砂：石屑=1：2：2，主骨料分别采用细砂和石屑并适量含有粉细颗粒，水灰比为0.4-0.5。
说明
1.基槽开挖后如发现土质含水量较大，应将锚杆间距加密，长度加长。
2.应查明附近地下管线是否有漏水、并采取有效排水措施。
理正软件验算（27钻孔）
----------------------------------------------------------------------
验算项目:土钉墙支护
----------------------------------------------------------------------
[ 验算简图 ]

----------------------------------------------------------------------
[ 验算条件 ]
----------------------------------------------------------------------
[ 基本参数 ]
所依据的规程或方法：石家庄一土钉法
基坑深度： 8.000(m)
基坑内地下水深度： 20.000(m)
基坑外地下水深度： 20.000(m)
基坑侧壁重要性系数： 1.000
土钉荷载分项系数： 1.250
土钉抗拉抗力分项系数： 1.300
整体滑动分项系数： 1.300
[ 坡线参数 ]
坡线段数 1
序号 水平投影(m) 竖向投影(m) 倾角(°)
1 2.400 8.000 73.3
[ 土层参数 ]
土层层数 7
序号 土类型 土层厚 容重 饱和容重 粘聚力 内摩擦角 钉土摩阻力 锚杆土摩阻力 水土
(m) (kN/m^3) (kN/m^3) (kPa) (度) (kPa) (kPa)
1 素填土 0.400 18.0 20.0 10.0 10.0 20.0 20.0 合算
2 粘性土 3.200 18.5 18.0 22.6 12.0 50.0 50.0 分算
3 粉土 2.200 18.2 18.0 15.3 22.9 65.0 65.0 分算
4 细砂 2.600 19.0 18.0 0.0 28.0 60.0 60.0 分算
5 粗砂 3.800 19.0 18.0 0.0 32.0 120.0 120.0 分算
6 粘性土 0.000 20.0 18.0 20.6 19.1 65.0 65.0 分算
7 中砂 5.000 19.0 18.0 0.0 32.0 80.0 80.0 分算
[ 超载参数 ]
超载数 0
序号 超载类型 超载值(kN/m) 作用深度(m) 作用宽度(m) 距坑边线距离(m) 形式 长度(m)
[ 土钉参数 ]
土钉道数 5
序号 水平间距(m) 垂直间距(m) 入射角度(度) 钻孔直径(mm) 长度(m) 配筋
1 1.500 1.500 15.0 100 5.800 1D16
2 1.500 1.500 15.0 100 6.800 1D16
3 1.500 1.500 15.0 100 5.800 1D16
4 1.500 1.500 15.0 100 4.800 1D16
5 1.500 1.500 15.0 100 3.800 1D16
[ 花管参数 ]
基坑内侧花管排数 0
基坑内侧花管排数 0
[ 锚杆参数 ]
锚杆道数 0
[ 坑内土不加固 ]
[ 内部稳定验算条件 ]
考虑地下水作用的计算方法：总应力法
土钉拉力在滑面上产生的阻力的折减系数： 0.500
[ 局部抗拉验算结果 ]
工况 开挖深度 破裂角 土钉号 土钉长度 受拉荷载标准值 抗拔承载力设计值 抗拉承载力设计值 满足系数
(m) (度) (m) Tjk(kN) Tuj(kN) Tuj(kN) 抗拔 抗拉
1 2.000 50.8 0
2 3.500 50.9 1 5.800 1.2 42.1 60.3 28.611 40.980
3 5.000 52.4 1 5.800 0.0 42.1 60.3 999.000 999.000
2 6.800 2.9 76.9 60.3 21.226 16.650
4 6.500 53.6 1 5.800 0.0 42.1 60.3 999.000 999.000
2 6.800 2.9 76.9 60.3 21.226 16.650
3 5.800 21.1 70.6 60.3 2.673 2.284
5 8.000 54.6 1 5.800 0.0 42.1 60.3 999.000 999.000
2 6.800 2.9 76.9 60.3 21.226 16.650
3 5.800 21.1 70.6 60.3 2.673 2.284
4 4.800 40.7 59.3 60.3 1.166 1.186
6 8.000 54.6 1 5.800 0.0 42.1 60.3 999.000 999.000
2 6.800 2.9 76.9 60.3 21.226 16.650
3 5.800 21.1 70.6 60.3 2.673 2.284
4 4.800 40.7 59.3 60.3 1.366 1.386
5 3.800 22.4 57.2 60.3 2.043 2.155
[ 内部稳定验算结果 ]
工况号 安全系数 圆心坐标x(m) 圆心坐标y(m) 半径(m)
1 2.934 0.679 9.121 3.317
2 2.177 0.058 10.013 5.662
3 1.709 -2.257 11.157 8.746
4 1.382 -4.976 10.847 10.808
5 1.388 -4.026 10.585 11.325
6 1.369 -3.273 9.927 10.452
[ 外部稳定计算参数 ]
所依据的规程： 《建筑地基基础设计规范》GB50007-2002
土钉墙计算宽度: 10.000(m)
墙后地面的倾角: 0.0(度)
墙背倾角: 90.0(度)
土与墙背的摩擦角: 10.0(度)
土与墙底的摩擦系数: 0.300
墙趾距坡脚的距离: 0.000(m)
墙底地基承载力: 210.0(kPa)
抗水平滑动安全系数： 1.300
抗倾覆安全系数： 1.600
[ 外部稳定计算结果 ]
重力: 1305.6(kN)
重心坐标: ( 5.569, 3.794）
超载: 0.0(kN)
超载作用点x坐标: 0.000(m)
土压力: 128.8(kN)
土压力作用点y坐标: 2.720(m)
基底平均压力设计值 132.8(kPa) < 210.0
基底边缘最大压力设计值 163.4(kPa) < 1.2*210.0
抗滑安全系数: 3.140 > 1.300
抗倾覆安全系数: 21.715 > 1.600
[ 喷射混凝土面层计算 ]
[ 计算参数 ]
厚度： 50(mm)
混凝土强度等级: C20
配筋计算as: 15(mm)
面层配筋: 钢板网(1mm)
配筋计算as: 15
荷载分项系数: 1.200
2、土钉墙喷锚支护施工工艺
施工顺序：
开挖工作面→定位放线→人工修坡→土钉成孔→安置土钉→注浆→固定钢板网→ 喷射面层细石砼 →养护面层
（1）基坑开挖
基坑开挖分层分段开挖，在完成上一层作业面土钉与喷射面层前，不得进行下一深度的开挖。
挖方要选用对坡面土体拢动小的挖土设备和方法，严禁边壁出现超挖或造成边壁土体松动。坡面经机械开挖后要采用铁锹进行处理，以使坡度及坡面平整度达到设计要求。
（2）设置土钉
1）成孔
采用水准仪及钢尺结合确定孔位，用洛阳铲按设计深度及角度施工；
土钉成孔的质量应符合下列规定：
孔位允许误差为±50mm；
孔径允许误差为+10mm；
孔深允许误差为±50mm；
倾角允许误差为±1°。
2）插入土钉钢筋
土钉钢筋置入孔前，要先在钢筋上安装对中定位支架，以保证钢筋处于孔位中心且注浆后其保护层不小于25mm。支架沿钉长的间距为1.5米。
3）注浆
注浆前要验收土钉钢筋安设质量是否达到设计要求。
浆液的水灰比为0.38-0.45，见浆液流出孔外后再注下一个孔,2小时后补浆,补浆次数不应少于2次.浆体要搅拌均匀并立即使用，不准任意加大用水量。
注浆前应将孔内残留或松动的杂土清除干净，注浆开始或中途停止超过30min时，应用水或稀水泥浆润滑注浆泵及及其管路。
注浆时，注浆管应插入至孔底250-500mm处，孔口部位宜设置止浆塞及排气管。
（3）固定钢板网、喷细石砼面层
注浆结束后立即挂网,先按设计要求固定钢筋网，上层钢筋网应与下层钢筋网搭接，搭接长度应不小于200mm,且应交错搭接。面层内的钢筋网应牢固固定在边壁上。钢筋网可用插入土中的钢筋固定，在喷射细石砼时不得出现振动。
喷射细石砼的粗骨料最大粒径不宜大于10mm，水灰比不宜大于0.5，并应通过外加剂来调节所需工作度和早期强时间。喷射细石砼前，应对机械设备、风、水管路和电路进行全面检查和试运转。
喷射细石砼的距离保持在0.6-1.0m的范围内，并使射流垂直于壁面。喷射细石砼的路线可从壁面开挖层底部逐渐向上进行，但底部钢筋网搭接长度范围内先不喷砼，待与下层钢筋网搭接再与下层壁面同时喷细石砼。面层的接缝部位做成45°角的斜面搭接。
3、 基坑施工监测
鉴于岩土工程的复杂性及本基坑工程的重要性，本工程采用信息化施工方法，边施工边监测，及时反馈监测结果，掌握基坑边坡及周边建筑物的情况，做到心中有数，确保基坑及周边环境的安全。基坑工程施工及地下结构施工期间，应对基坑支护结构受力和变形、周边建筑物、重要道路及地下管线等保护对象进行系统的监测。通过监测，及时掌握基坑开挖及施工过程中支护结构的实际状态及周边环境的变化情况，做到及时预报，为基坑边坡和周边环境的安全与稳定提供监控数据，防患于未然；通过监测资料与设计参数的对比，可以分析设计的正确性与合理性，科学合理地安排下一步工序。必要时，通过及时修改设计，使之更加合理，施工也更加安全。
1）、 监测内容
本工程基坑周围及地质环境比较简单，预计坡顶要堆放材料。因此，本工程基坑侧壁安全等级及重要性均按照二级考虑。
根据《建筑基坑支护技术规程》JGJ120-99要求，为确保施工安全及周边建(构)筑物和地下管线设施的安全，在基坑开挖和地下结构阶段需进行以下监测：
1、支护结构水平位移监测；
2、周围道路和地下管线等变形监测。
2)、 监测要求及准备
a、 监测要求
基坑监测工作须按照计划进行。计划性是监测数据完整性的保证。
监测数据须是真实可靠的。数据的可靠性由测试元件安装或埋设的可靠性、监测仪器的精度、可靠性以及监测人员的素质来保证。监测数据真实性要求所有数据须以原始记录为依据，原始记录任何人不得更改、删除。
监测数据必须是及时的。监测数据需在现场及时计算处理，计算有问题可及时复测，尽量做到当天报表当天出。因为基坑开挖是一个动态的施工过程，只有保证及时监测，才能有利于及时发现隐患，及时采取措施。
对重要的监测项目，应按照工程具体情况预先设定预警值和报警制度，预警值应包括变形或内力量值及其变化速率。
基坑监测应整理完整的监测记录表、数据报表，监测结束后整理出监测报告。
b、 基坑外半永久性基准点的布置
因为基坑坡顶观测基准点离基坑上口一般较近，当基坑发生变形时，观测基准点也会随之变形，因此在距离基坑上口外侧2倍坑深的位置布置半永久性基准点，以便在每次观测时对观测基准点进行校核。
3）、 坡顶部水平位移监测
a、 监测方法：轴线法（又称视准线法）
沿基坑的每条直线边建一轴线，并在直线边上布设水平位移点。本法既不需要测角，也不需要测距，只需将轴线用经纬仪投射到位移点旁边，即可量取位移点离轴线的偏距，通过两次偏距的比较来计算水平位移量。
因为本法要求将仪器架设在变形区外，但因为基坑周边场地有限，并且架设距离过远后，通视条件也不好。故在基坑周边变形位移较小且通视良好不易受到扰动的角部设置观测基准点，利用场外的半永久性基准点对其进行校核、测得角部观测基准点的侧向水平位移后，可以测得各观测点的水平位移准确值。
b、 观测点位布设
沿基坑周边每隔15m布设一个监测点。
基准点：在基坑顶部选择通视良好且不易扰动的基准点。因为基坑局部围挡至基坑上口非常狭窄，因此基准点可能会与基坑同时变形，因此在每次监测之前先利用轴线控制网校核基准点。
观测点：用红油漆画三角形，为了准确，在红三角处打入水泥钉，用红油漆做好标志。
观测：基准点观测时最好能通视基坑另一侧基准点，如果现场条件不能满足，则可以在坑外影响范围外的建筑物上选择一个后视点。基坑开挖前测量三次，取其均值作为初始值，每次观测要求做好记录以及当时的天气和气温。
c、 监测频率
基坑开挖时，每开挖一步每天观测1次，其他时间3天一次，全部开挖完后7天观测1次，并做好记录。遇大雨、基坑受扰动或变形量有突变后应立即观测并加密观测频率。
d、变形控制标准
累计变形值不大于基坑支护深度的千分之三。
4）、其它注意事项
基坑四周作好防、排水工作，严防地下管道渗水。
坑上轴线控制点或水准基点每1个月复核一次，以保证其精度。
5）、 监控报警值
根据《建筑地基基础工程施工质量验收规范》GB50202-2002规定：
基坑类别
东坡变形
位移监控值
西坡变形
位移监控值
南坡坡变形
位移监控值
北坡变形
位移监控值
地面最大沉降
监控值
二级
28mm
24 mm
24mm
20mm
30mm
相关部门给出的监控报警标准值如下：
一般情况下水平位移控制值
δ≤20mm
δ＝20～30mm
δ＞30mm
δ为坡顶
水平位移
安全域
警戒域
危险域
平均变形
速度
v≤0.1mm/d
v＝0.1～0.5mm/d
v＞0.5mm/d
开挖到基底时起10d内
安全域
警戒域
危险域
4、 雨季施工技术措施
1）、喷射面层时，尽量避开阴雨天。
2）、喷射面层尽量选择白天作业，喷好的砼面层及时做好防雨覆盖措施。
3）、做好基坑内外的防排水工作。
5、基坑施工应急预案
1）、 基坑出现过大变形的处理办法
基坑出现过大变形的原因一般有三种，一是锚杆蠕变松弛，这种情况一般发生在软塑的粘性土中，本工程锚杆锚固层中不存在软塑地层，发生锚杆松弛的可能性不大；二是突发性的外来水影响，如果基坑周围有未处理的不明废旧管线，在意外跑水或雨季雨水聚集渗漏至槽边，可造成基坑过大变形，预防这种情况的措施是加强基坑变形监测，发现基坑变形突然增大，及时查找原因，切断外来水源；三是基坑边堆载过大造成基坑变形，对于该种原因应及时移走基坑边过大堆载。
2）、 边坡塌方预防及处理措施
预防塌方及处理应急预案如下：
a、安排专人进行基坑变形观测及巡视，随时掌握基坑变形情况。
b、 随时检查基坑周围地下管线有无渗漏情况，如发现渗水及时处理。雨季下雨时保持周围排水系统畅通，防止地表水流入边坡土体，造成边坡失稳。
c、 注意槽边附近堆载及重车
