人工挖孔桩工程遇流砂施工方案.docx

专项施工方案审核表

工程名称：合川区高校园区社会保障房一期工程一标段 编号：
致：重庆易成建设工程有限公司
我项目部已根据施工合同的有关规定完成了合川区高校园区社会保障房一期工程建设项目工程人工挖孔桩遇流砂施工组织设计（方案）的编制，并经我项目部质量技术部门及安全部门进行了审核，现报总工办审查批准，请予以审查。
附：人工挖孔桩遇流砂施工方案
项目部质检部门审核意见：

质检部门负责人：

日 期：
项目安全部审核意见：

安全部门负责人：

日 期：
项目技术负责人审核意见：

项目技术负责人：

日 期：
项目经理审核意见：

项目经理：

日 期：
施工单位总工程师审查意见：

（公章）

公司总工程师：

日 期：

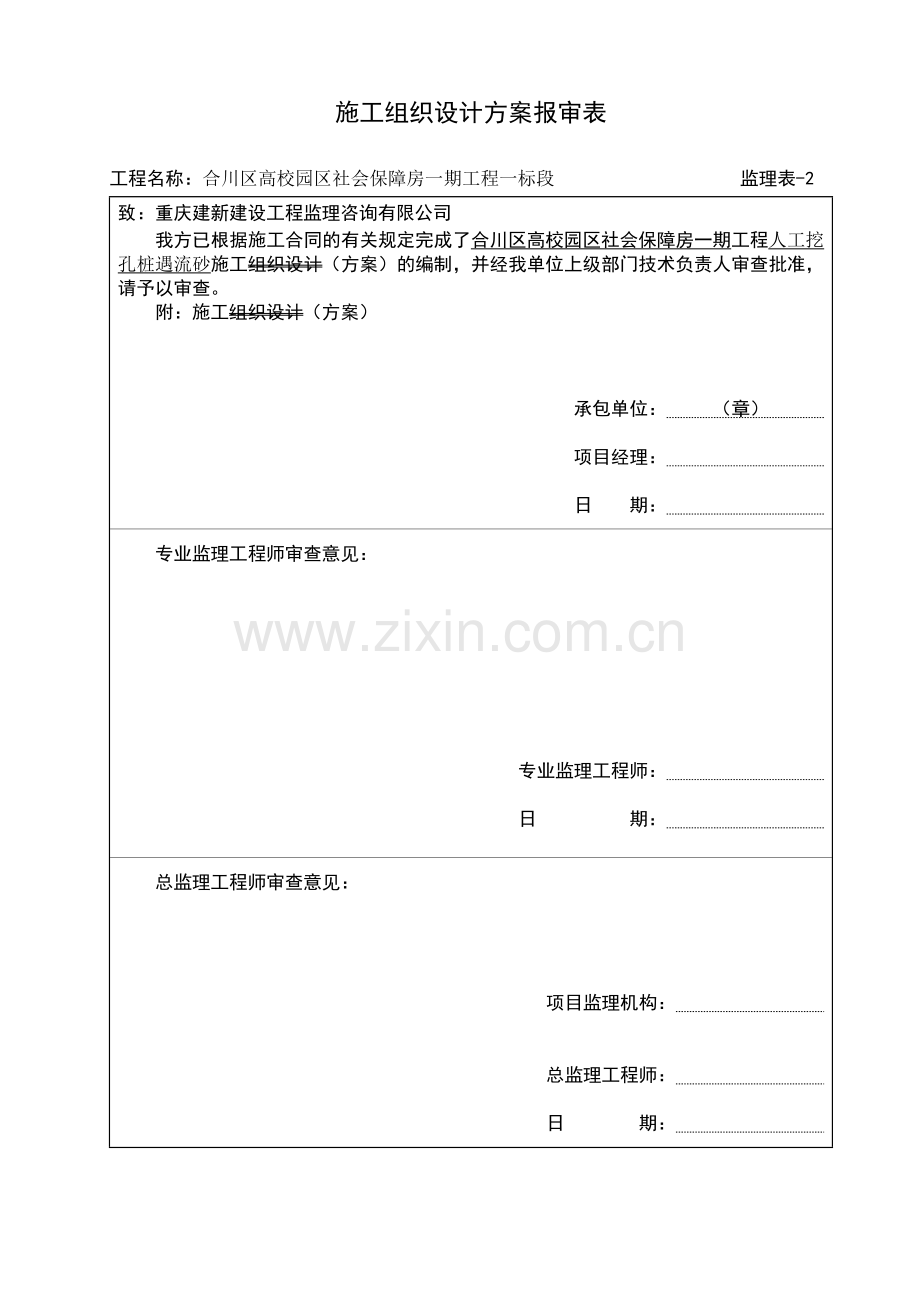

施工组织设计方案报审表

工程名称：合川区高校园区社会保障房一期工程一标段 监理表-2
致：重庆建新建设工程监理咨询有限公司
我方已根据施工合同的有关规定完成了合川区高校园区社会保障房一期工程人工挖孔桩遇流砂施工组织设计（方案）的编制，并经我单位上级部门技术负责人审查批准，请予以审查。
附：施工组织设计（方案）

承包单位： （章）

项目经理：

日 期：
专业监理工程师审查意见：

专业监理工程师：

日 期：
总监理工程师审查意见：

项目监理机构：

总监理工程师：

日 期：

施工组织设计方案报审表
工程名称：合川区高校园区社会保障房一期工程一标段 　　　　　 编号：
致：重庆市合川城市建设投资（集团）有限公司
我方已根据施工合同的有关规定完成了合川区高校园区社会保障房一期工程人工挖孔桩遇流砂施工组织设计（方案）的编制，并经我单位上级部门技术负责人审查批准，请予以审查。
附：施工组织设计（方案）

承包单位： （章）

项目经理：

日 期：
现场代表审查意见：

建设单位： （公章）

现场代表：

日 期：　　

人工挖孔桩工程遇流砂
处理方案

一、工程概况：
本工程1#、2#、3#楼为剪力墙结构，建筑面积约70000㎡，工程位于合川区沙坪大道高校园区，原为耕植用地，且自然地坪低于市道路。地层结构自上而下为：①人工回填土：以粉土和页岩组成，深度为：12--15米左右；②原土：以粉质土，褐黄色、可塑状，深度为：0.6-6.65m。③中风化砂岩：褐色、褐灰色，中粗粒结构和紫红色，泥质结构。
该工程共计352根桩，桩径在Ф800mm~Ф1100mm之间，共5种规格，90%的井回填土全部超过10以上。12-14米以下基本有都地下水，这部份桩虽然有施工难度，但用水泵抽水后，发现下面有1-2米的流砂层，为了满足设计要求，须继续施工。为了确保施工质量、安全和经济，我司现已编写流砂层的处理方案。
二、抽水
抽水的泵必须加漏电保护，且每天由工地电工对每一个泵进行检查。水泵抽水时，在泵的迎水面，先用钢窗纱包裹起来。根据桩深在不断变化，桩底水量也随之增大，在抽水过程中通过不断地调整水泵的型号，保证出水量略大于进水量即可。水泵要装设逆流阀，保证停止抽水时，抽水管中残留的水又流入桩孔内。水泵功率过大时，会出现“一抽就干，停泵就满”的现象，这样反复几次后，细砂会随水流出一部分，导致泥砂呈松散的状态，有可能出现垮塌现象；若水泵功率过小，致使桩底水位没有大幅下降，不能给工人创造适宜的施工环境。
三、挡砂
挖至砂层遇有流砂现象时，根本无法按正常的施工工序施工，在挡砂时既要保证砂子不能大量流出，还要保证水能顺利流出，可采取以下几种方法：①加设挡砂过滤材料：在人工开挖之前，制作不同高度的护壁模型，如200~500mm不等，先将长约1.0m左右Ф16@50mm间距钢筋从护壁外侧插下（用于支撑挡砂过滤材料），并将其砸下与上部钢筋进行可靠绑扎。随着深度的不断增加，在钢筋外围不断地加设挡砂过滤材料，如竹篱笆、砂袋、稻草等，以防止护壁外侧泥砂从上部落入桩内，并不断地加设护壁箍筋并尽快进行绑扎（箍筋间距必须进行加密设置），但其高度不宜过高，控制在200~500mm即可，既要有一定的强度，还要将其与上层护壁闭合，这样才能有效地阻止外围的砂子涌进桩孔内。此时上部的护壁已无法按正常的每1m一节施工，而只能根据情况采用直径200~500mm不等的模型来浇注护壁混凝土，挖好后尽快将模型安装好，经校核无误后浇注混凝土并振捣密实，这些工序必须紧密配合，不能拖延时间，并按此逐层向下施工。
四、边浇混凝土边挖
钢筋按上述方法绑扎完毕，深度一般控制在200mm左右，先将模型支好并经过校核后，将混凝土准备好从上部灌入，不断地从模型下部将砂挖出致使混凝土不断下落，按此逐层施工并及时振捣。但按此方法施工时要严格控制混凝土的坍落度和混凝土和易性，应采用坍落度较大的混凝土。
五、挖桩注意事项
在安排挖桩人员时，必须选择有一定经验和防护意识的人员，并且作业人员上下腰间要拴保险绳，以防坠落伤人。桩孔土方吊出后，不能堆放在桩周边，以防造成塌孔。挖桩过程应尽可能连续作业，根据当天的挖深情况浇注护壁混凝土，且夜间必须安排抽水人员，防止水位上升，避免护壁混凝土在初凝前被浸泡，致使混凝土强度降低。
六、进入岩层施工方法
进入岩层后，若遇强风化岩层，护壁还是按原设计进行浇注，必须挖至中风化岩层，才允许不浇筑护壁混凝土。
七、中风化岩层施工
进入中风化岩层后，严格按照设计进行岩石的取样，经取样合格后，能满足设计要求，才能进行扩大头施工，扩大头的高度、宽度必须严格按照设计要求进行扩孔。
八、桩芯混凝土浇筑
为保证桩身混凝土的浇灌质量，施工中抽水、灌注、振捣必须坚持快的原则，桩身混凝土的拌合采用现场搅拌站拌合，在封底前，先拌制一批半干混凝土，此混凝土的强度等级比设计桩身混凝土强度高10%至15%左右，水灰比宜不大于0.6，并有良好的和易性，初期混凝土坍落控制在140~160左右，并储备在搅拌机内，并作好上料准备，待潜水泵尽量把井内的水抽干后，迅速提出水泵，浇注第一批混凝土，后续混凝土要保证连续、快速的拌制并浇注，并且要一次封死桩孔底水，以免造成桩身混凝土离析，影响桩身混凝土质量。

重庆易成建设工程有限公司
社会保障房一期工程项目部
二○○九年五月六日

合川区高校园区社保房一期工程一标段
人工挖孔桩工程

遇
流
砂
处
理
方
案

重庆易成建设工程有限公司合川区高校园区
社会保障房一期工程项目部
二○○九年五月六日
