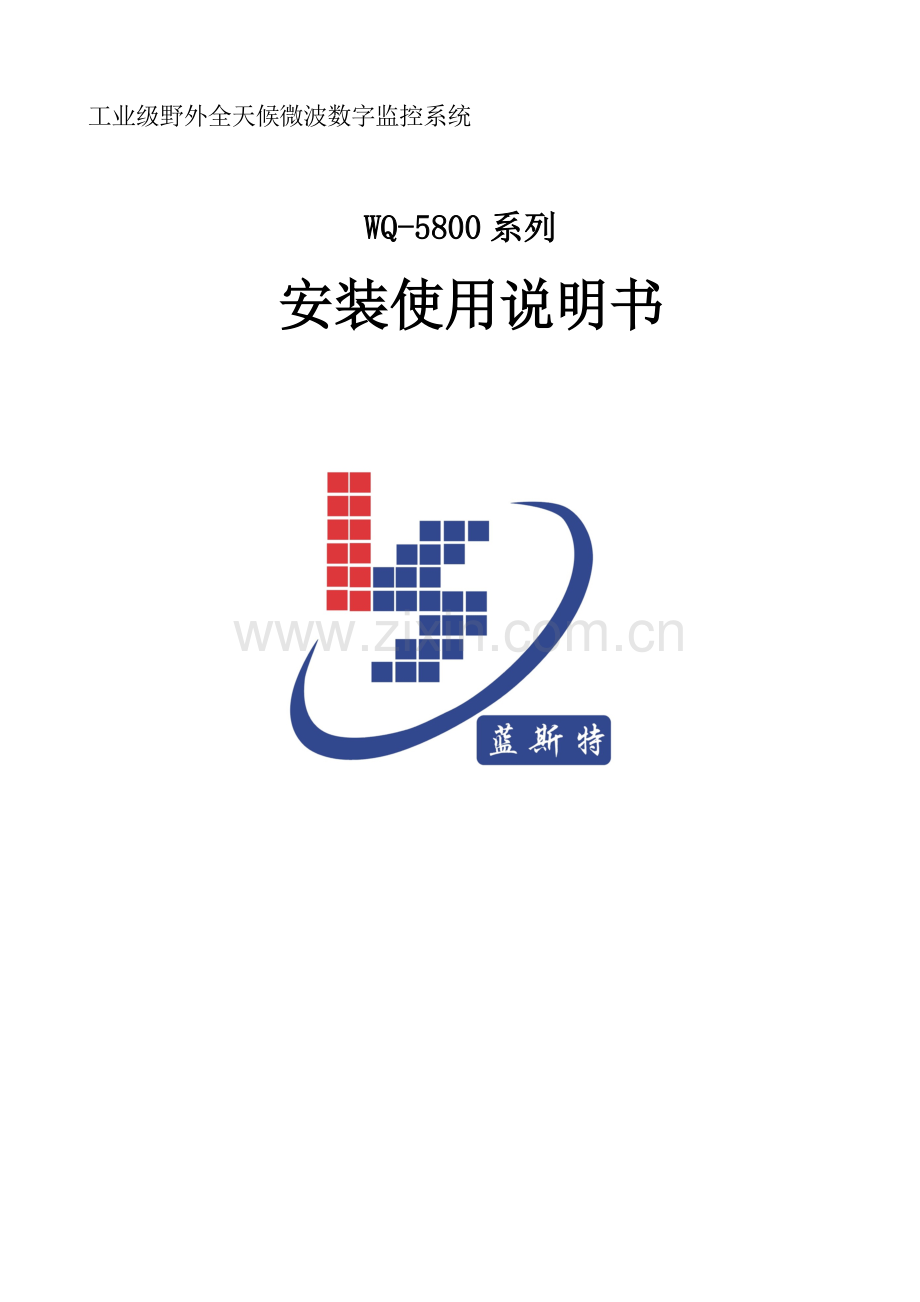

工业级野外全天候微波数字监控系统

WQ-5800系列
安装使用说明书

2007-3-1

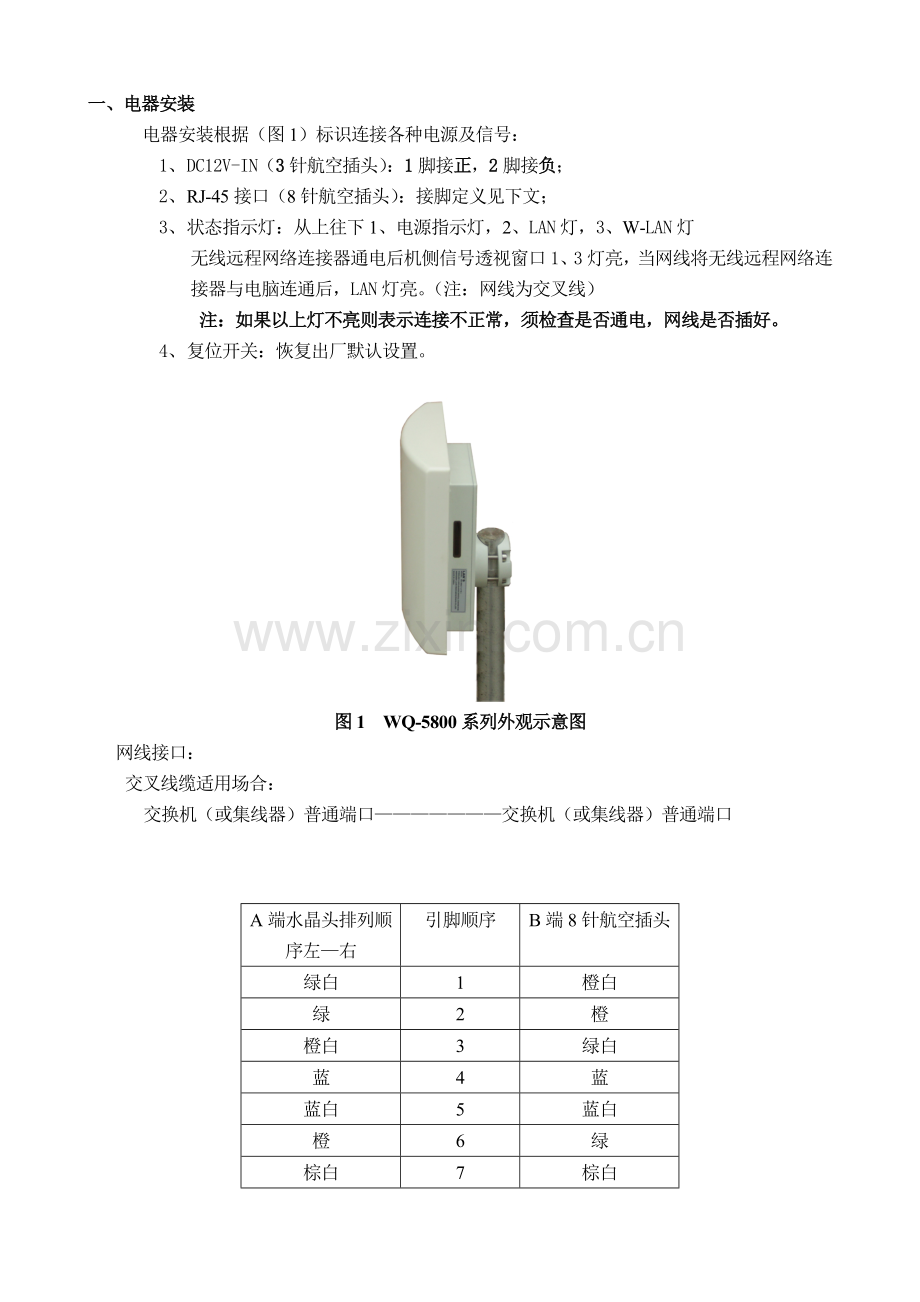

一、电器安装
电器安装根据（图1）标识连接各种电源及信号：
1、 DC12V-IN（3针航空插头）：1脚接正，2脚接负；
2、 RJ-45接口（8针航空插头）：接脚定义见下文；
3、 状态指示灯：从上往下1、电源指示灯，2、LAN灯，3、W-LAN灯
无线远程网络连接器通电后机侧信号透视窗口1、3灯亮，当网线将无线远程网络连接器与电脑连通后，LAN灯亮。（注：网线为交叉线）
注：如果以上灯不亮则表示连接不正常，须检查是否通电，网线是否插好。
4、 复位开关：恢复出厂默认设置。

图1 WQ-5800系列外观示意图
网线接口：
交叉线缆适用场合：
交换机（或集线器）普通端口———————交换机（或集线器）普通端口
A端水晶头排列顺序左—右
引脚顺序
B端8针航空插头
绿白
1
橙白
绿
2
橙
橙白
3
绿白
蓝
4
蓝
蓝白
5
蓝白
橙
6
绿
棕白
7
棕白
棕
8
棕
交换机（或集线器）普通端口———————计算机（终端）网卡
交叉线缆连接示意图

5 5 2
4 3
3
11111

二、工程安装注意事项
1 必须高于地面10米以上。
2 固定发射机的管径不能大于ø38（MM），不能小于ø28（MM）。
3 发射机引向器与接收机天线的方向基本相互对准。
4 发射机与接收机之间必须是可视的没有障碍物阻挡的(可以增加中继系统来解决)。
三、 设备配置
◆ 电脑网卡设置（Windows2000/XP）
1、选择网上邻居--（右键）属性--本地连接---（右键）属性,在弹出的窗口中选择Internet协议(TCP/IP)-属性

2、IP地址设置：

注：IP地址不能重复。点击“确定”
◆ 无线远程网络连接器设置
打开网页浏览器（Internet Explorer）,输入网桥的IP地址（网桥的IP地址已设好并贴于桥的侧面.默认IP：192.168.1.1), 按下ENTER键，弹出的登陆界面如下图所示。输入用户名和密码（默认的用户名和密码为空），按“确定”进入无线网桥设置页面。

登陆后的用户界面如下图所示。页面显示的是系统当前的各参数设置。

1.System设置
在页面左边的导航菜单里选择System,页面显示的是网桥当前的设置和状态.
提示:在Administrator Settings选项中，页面的最下面可以转换AP(Access Point)/Client Bridge 模式

2.Wireless设置
在页面左边的导航菜单里选择Wireless,右边页面显示设备当前状态,如下图所示：

点击SSID如下图所示:
注：SSID必需一致才能通信。

点击11a如下图所示:

Wireless Mode:选择网桥的工作模式. “Ad-Hoc”(点对点),“Infrastructure”(点对多点).
Channel:选择通讯频道.
Transmission Rate:选择传输速率.默认设置为Automatic.
802.11 Mode:选择相应的传输协议.
Setting ACK_A Timeout:设置信号的有效时间，与发射接收两地距离有直接关系，建议设置为60000
设置完毕后点击”Save”保存后弹出重启界面：
点击“Reboot”，网桥重新启动。重新启动后新的设置生效。
3.LAN设置
点击LAN,如下图所示:

IP Address Mode:选择”static”模式.
IP Address:由无线网络工程师规划设定.
Subnet Mask:由无线网络工程师规划设定.
Default Gateway: 由无线网络工程师规划设定.
设置完毕后点击”Save”保存后弹出重启界面：
点击“Reboot”，网桥重新启动。重新启动后新的设置生效。
4.LOGS设置:显示事件日记.
5.Station设置:显示设备工作状态.
6.Help设置:显示设备帮助文档.
五、 安全使用说明
为了您的设备能够安全使用，防止意外出现，请务必按下列要求去做：
1 设备的架设安装，一定要按照技术说明书中所规定的要求去做。
2 请按照说明书中规定的电源要求使用电源。
3 非专业维修人员不可随意拆卸设备，以免造成设备的损坏或人员伤害。
4 如果设备发生意外故障，请及时与当地销售商联系并由专业维修人员给予及时处理。
5 设备的安装环境一定要做好防雷措施。
六、 一般注意事项。
1 调试过程中，请注意SSID，是否正确（收发必需一致），Channel（信道）是否一致，
设定IP地址是否在同一网段或冲突。AP，多点桥(Infrastructure)，点对点（ad-hoc）模式选择是否正确（点对点时，接收与发射都选用ad-hoc，多点发射一个接收点时，接收点用AP，发射点用Infrastructure）
2 注意调试电脑的IP是否与设备IP在同一IP段中。
3 设备在AP模式下，修改设备IP时需添加网关（Default Gateway,）网关默认为0.0.0.0，需改为同段的任意IP
