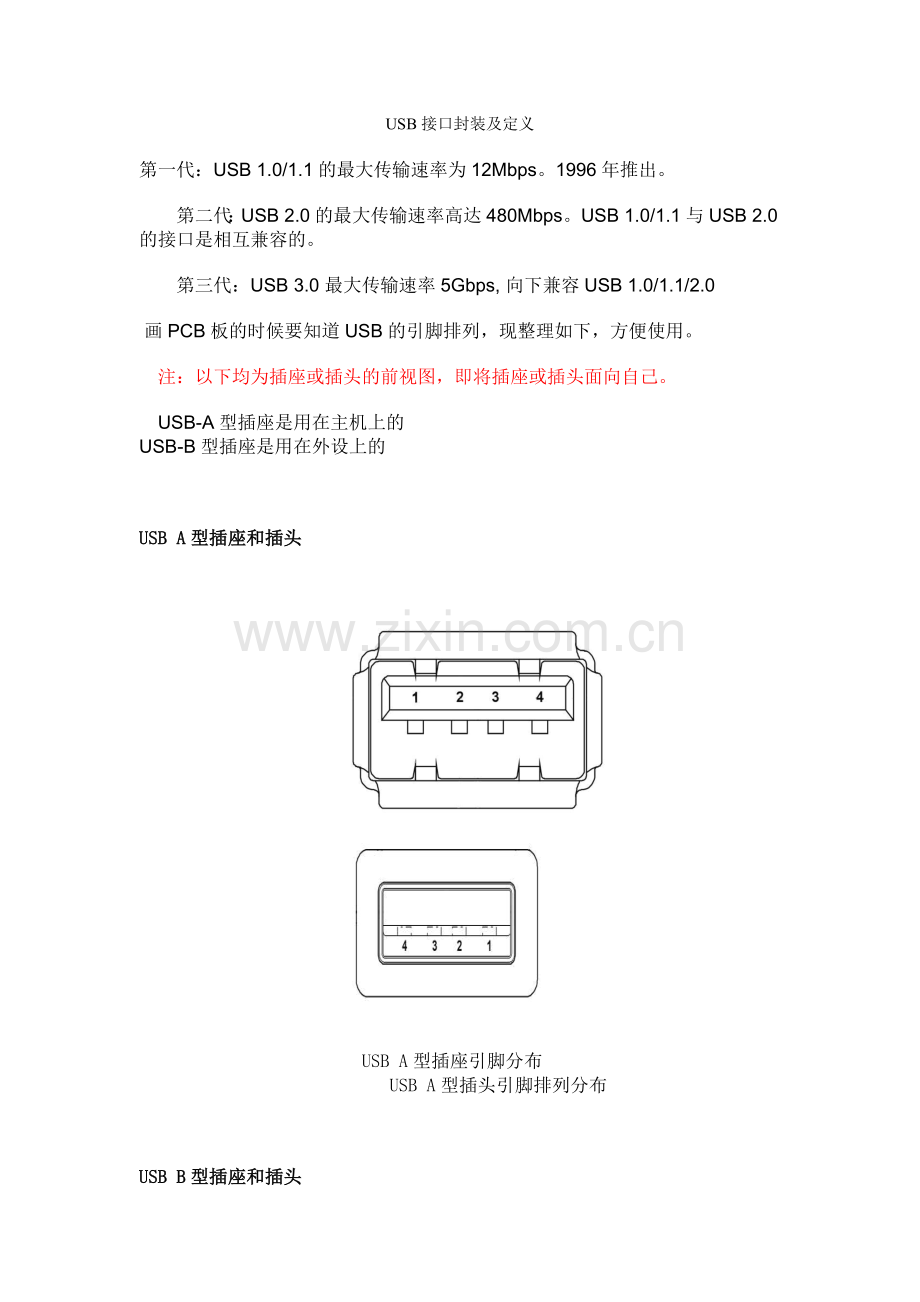

USB接口封装及定义
第一代：USB 1.0/1.1的最大传输速率为12Mbps。1996年推出。
　　第二代：USB 2.0的最大传输速率高达480Mbps。USB 1.0/1.1与USB 2.0的接口是相互兼容的。
　　第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0
 画PCB板的时候要知道USB的引脚排列，现整理如下，方便使用。
 注：以下均为插座或插头的前视图，即将插座或插头面向自己。
 USB-A型插座是用在主机上的
USB-B型插座是用在外设上的

USB A型插座和插头

            USB A型插座引脚分布              USB A型插头引脚排列分布

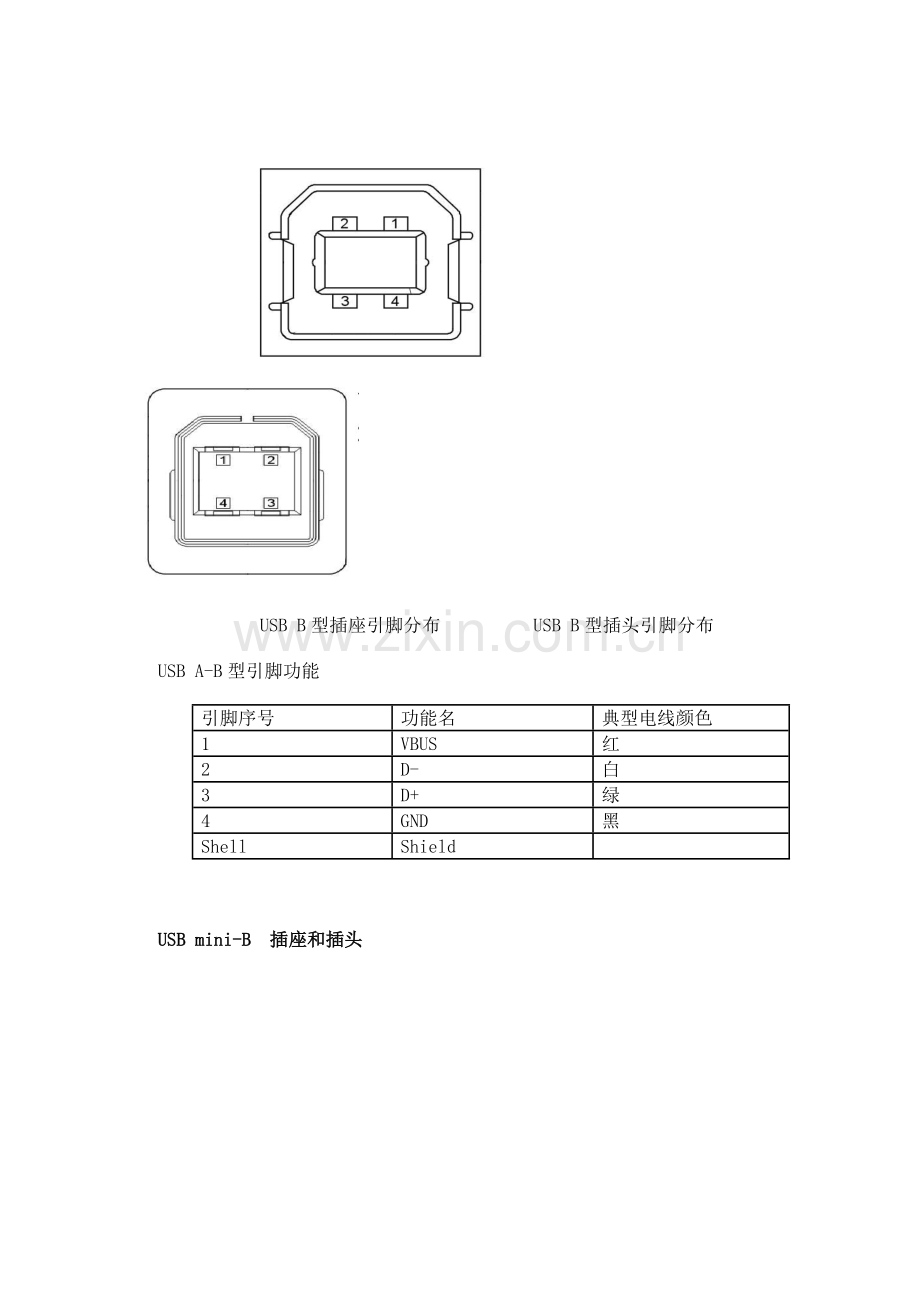

USB B型插座和插头

       USB B型插座引脚分布     USB B型插头引脚分布
 USB A-B型引脚功能
引脚序号
功能名
典型电线颜色
1
VBUS
红
2
D-
白
3
D+
绿
4
GND
黑
Shell
Shield

 USB mini-B 插座和插头

      USB mini-B型插座引脚分布             USB mini-B型插头引脚分布
 USB mini-B型引脚功能
引脚序号
功能名
典型电线颜色
1
VBUS
红
2
D-
白
3
D+
绿
4
ID
不用
5
GND
黑
Shell
Shield

关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。
USB典型的机械尺寸可以参考下面网站。

这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB A型插座DIP直插

 ‍
USB A型插座SMT贴片
 ‍

USB B型插座DIP直插

 ‍
USB Mini-B型插座贴片
 ‍
USB实物图

 ‍
