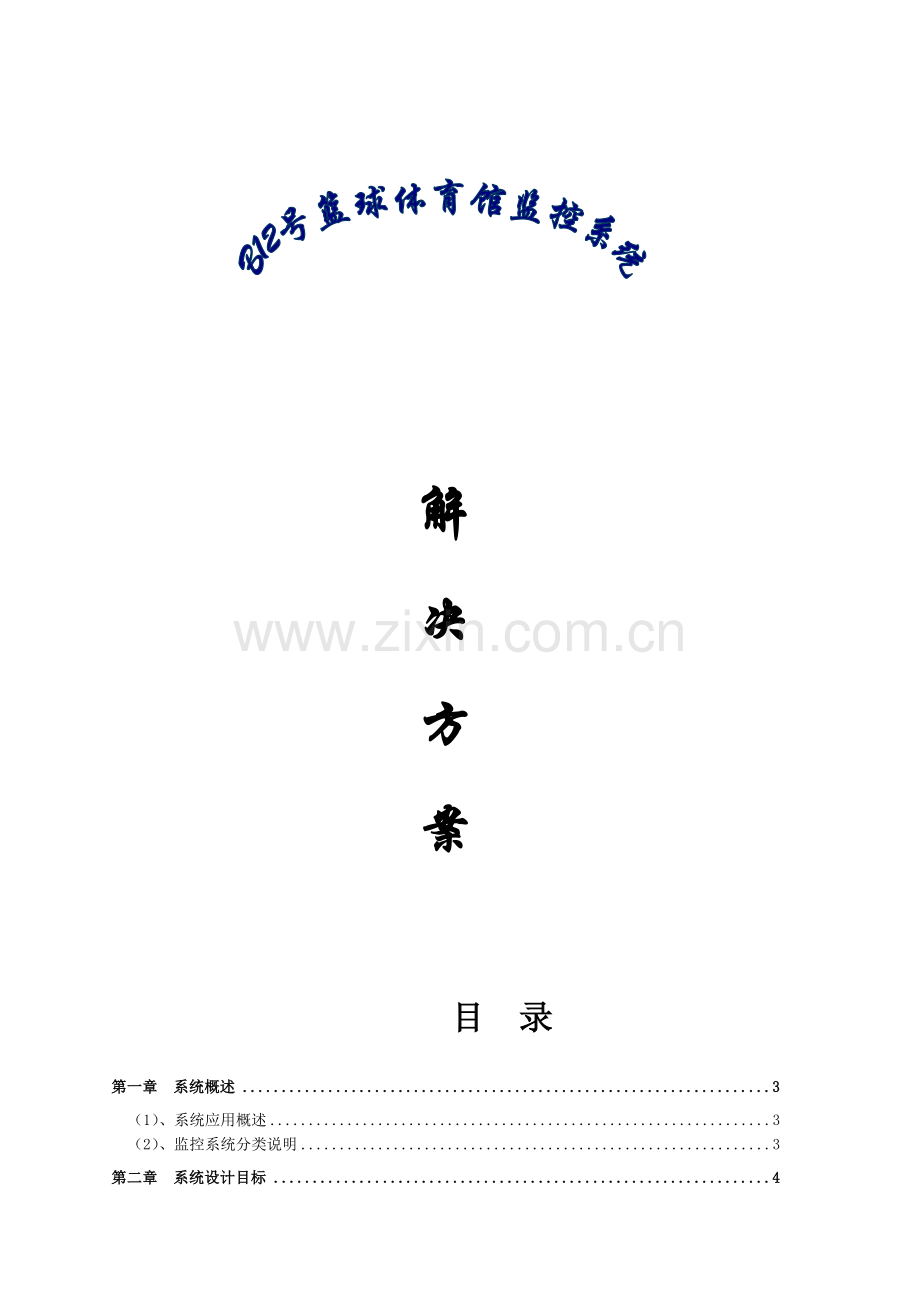

b12号建筑体育馆监控系统解决方案.docx

解

决

方

案

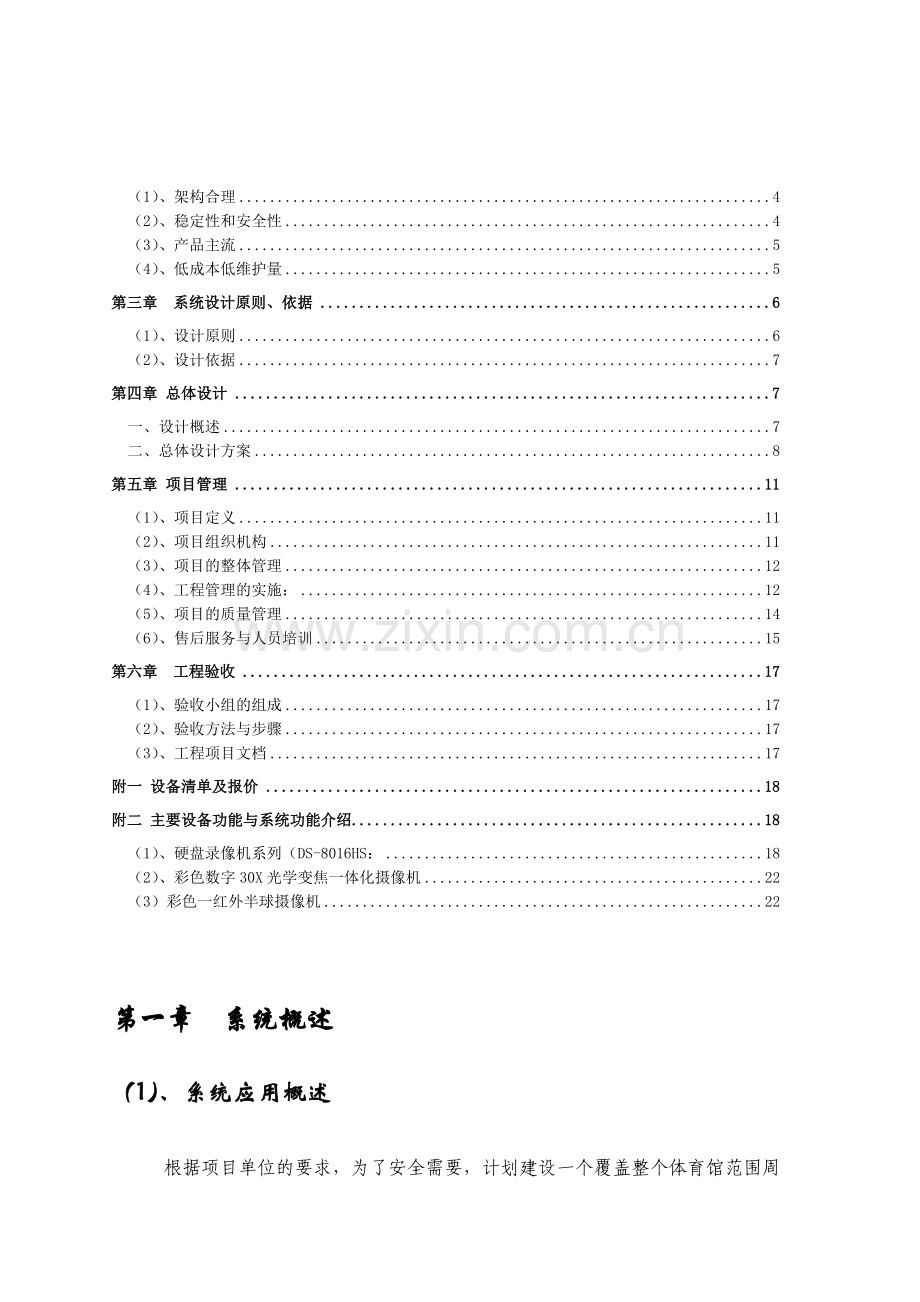

目 录

第一章 系统概述 3
（1）、系统应用概述 3
（2）、监控系统分类说明 3
第二章 系统设计目标 4
（1）、架构合理 4
（2）、稳定性和安全性 4
（3）、产品主流 5
（4）、低成本低维护量 5
第三章 系统设计原则、依据 6
（1）、设计原则 6
（2）、设计依据 7
第四章 总体设计 7
一、设计概述 7
二、总体设计方案 8
第五章 项目管理 11
（1）、项目定义 11
（2）、项目组织机构 11
（3）、项目的整体管理 12
（4）、工程管理的实施： 12
（5）、项目的质量管理 14
（6）、售后服务与人员培训 15
第六章 工程验收 17
（1）、验收小组的组成 17
（2）、验收方法与步骤 17
（3）、工程项目文档 17
附一 设备清单及报价 18
附二 主要设备功能与系统功能介绍 18
（1）、硬盘录像机系列（DS-8016HS： 18
（2）、彩色数字30X光学变焦一体化摄像机 22
（3）彩色一红外半球摄像机 22

第一章 系统概述
（1）、系统应用概述
根据项目单位的要求，为了安全需要，计划建设一个覆盖整个体育馆范围周边的闭路监控系统。以实现全天候24小时对周边的活动情况进行监视；以保证体育馆的安全。建设体育馆闭路电视监控系统，是要把以现代化数字监控系统为代表的现代信息技术运用到体育馆管理工作中，实现体育馆管理自动化、智能化、现代化，提高工作效率和工作水平，促进工作职能转变，以满足管理信息化、智能化的要求。
闭路监控系统安全系数要求较高，必须确保系统高性能、高稳定，根据项目单位要求，在重要位置安装闭路电视监控系统确保体育馆安全。
本工程要求采用数字监控系统，运用先进的数字硬盘录像机对重要区域进行24小时监控录像并记录保存，监控区域要求达到监控无死角。在进行体育馆闭路监控（CCTV）系统工程设计的时候，我公司依照体育馆对系统的基本要求：架构合理、安全可靠、产品主流、低成本、低维护量。并依此为客户提供先进、安全、可靠、高效的解决方案。摄像机选型必须兼顾效果、实用、可靠性等综合因素，本工程要求采用全数字监控系统，运用先进的数字硬盘录像机对重点区域进行24小时监控并记录保存录像。
工程布线采用标准化布线，整个工程力求做到系统结构配置更实用、更经济，节省项目单位总体投资。

（2）、监控系统分类说明
目前，在我国各行业中监控系统广泛使用的闭路监控系统大多为模拟系统，其主要特点是：采用矩阵主机控制，通过电视墙监视前端目标，采用长延时模拟录像机进行录像和回放；其主要缺点是：当录像资料需要长时间备份时，需要大量的录像带，消耗大量的人力和物力，并且在录像回放、检索时操作不方便。
因此，基于数字存储技术的硬盘录像系统应运而生，经过几年的发展，至今技术已经完全成熟，很好地解决了传统图像存储及回放等技术难题。数字硬盘录像系统不仅存储费用低、效率高，而且还具有网络传输、电子传输和循环存储等优点。与此同时，硬盘录像系统的数字化和传输网络化等先进技术可以实现与防盗报警等系统联网联动，及时准确地反馈现场信息，为报警事件提供充分可靠的依据。
本设计方案采用全数字方式来完成显示、录像等。

第二章 系统设计目标
在进行闭路监控系统进行设计的时候，依照单位对该系统的基本需求和特殊要求，本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点，并依此为贵单位提供先进、安全、可靠、高效的系统解决方案。
（1）、架构合理
就是要采用先进合理的技术来架构系统，使整个系统安全平稳的运行，并具备未来良好的扩展条件。
（2）、稳定性和安全性
只有稳定运行的系统，才能确保体育馆闭路监控系统平稳运行。系统的技术先进性是系统高性能的保证和基础，同时可有效地减少使用人员和系统维护人员的麻烦。良好的可扩展性则是为了用户的发展考虑。可扩展性保证当用户有更多的要求时，引入的新设备可以顺利地与本次配备的设备共同工作，进一步扩展与提高系统的性能。
（3）、产品主流
系统是否采用当今主流产品，关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。
在设备选型时，我们将主要依据贵单位提出的具体需求，我们选用具有先进技术的三星的产品。
（4）、低成本低维护量
指力争有良好的性能价格比，所采用的产品应是简单，易操作，易维护，高可靠度的。
系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。高可靠度是保障系统运行的基本要求，也是易维护性的保障。
我司将本着上述设计原则，来进行体育馆闭路监控系统的设计。并将严格按照国际惯例并结合本单位的技术实力与工程经验，进行体育馆监控系统整个工程的安装、测试以及验收，完工时将同时提交与工程相关的每个设备的安装使用手册、及系统的各种图表等各项文档资料，还将根据用户的实际需求提出技术培训和有偿服务的建议。
第三章 系统设计原则、依据
（1）、设计原则
本设计以行业标准作为设计依据，结合体育馆的具体情况，用最佳设计方案体现最高的性能价格比，是本方案设计的指导思想，也是本方案设计的基本出发点和追求的目标。
本设计主要贯彻“高质量”及“低成本”两条主线来进行设计的。
根据体育馆建筑平面图，并充分考虑现场实际情况，前端设计采用高清晰度彩色一体化智能球型摄像机，视频传输采用抗干扰高屏蔽同轴电缆和光纤、控制信号传输采用带屏蔽专用控制电缆，保证视频信号的准确传输；中央控制系统采用数字化硬盘录像系统。
a、 先进性：
在投资费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在尽可能的时间内与社会发展相适应。
b、 可靠性：
安防系统统是一个相对比较复杂的系统，在设计、建设时，除了整个设备便于管理与维护外，还应保证系统设备的高可靠性和超稳定性。
安全性：
对于安全防范系统，其本身的安全性能不可忽视，系统设计时，必须采取多种手段防止本系统各种形式与途径的非法破坏。
c、 可扩充性：
系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。
d、 规范性：
由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。
（2）、设计依据
本方案设计根据甲方常规要求，并遵循以下国家相关部门制定的设计规范要求。主要包括：
监控系统设计依据：
l JGJ/T16-92《民用建筑电气设计规范》
l GB/T50314-2000《智能建筑设计标准》
l GB50174-93《电子计算机机房设计规范》
l GB50057-94《建筑物防雷设计规范》
l GBJ232-92《电气装置安装工程施工及验收规范》
l GB4943-95《信息技术设备（包括电气事务设备）的安全》
l GB/T75-94《安全技术防范规范工程技术规范》
l GB50198-94《民用闭路电视监控电视系统工程技术规范》
l 甲方对系统的具体要求

第四章 总体设计
一、设计概述
闭路电视监控系统应该说是跨学科跨行业的系统工程，以功能要求的不同可分为以下几个方面：
1） 前端摄像系统
2） 视频传输系统
3） 视频控制系统
4） 视频显示和记录系统
摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容变为图像信号，传送控制中心的监视器上，摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。
传输部分是系统的图像信号通道。
控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心。
显示部分一般是由几台或多台显视器和监视器组成，它的功能是将传送过来的图像一一显示出来。
闭路监控系统的粗略结构图如下图所示：
监控系统结构图

图：1
二、总体设计方案
参照国家有关监控报警系统的标准，根据本工程实际情况、使用功能要求，我们设计了基于计算机设备的全新概念的数字多媒体监控方案，以满足体育馆监控的需要。本方案设计充分利用高科技的便利及计算机的丰富资源，多媒体监控系统采用硬盘全实时记录监控系统视频数据，可方便的实现视频实时传输，充分利用电子地图功能使操作轻而易举，在相应的地理位置轻松的操作鼠标就可显示现场实时视频图像，硬盘录像机还可实时记录监控数据，方便以后调阅，以供以后参考。
1、前端设备组成
[1]、考虑到使用效果、使用功能以及性价比等多方考虑，我们采用全智能化一体球摄像机加上室外恒速球罩，可以对进出体育馆的人流进行录像。其监控距离最远，可以对镜头进行拉进拉远，最适合对某个特定的人员或物动进行监视，并且可以对周边区域进行大面积扫视。可以有效的扩大监视视野。
[2]、一楼过道和各出入口安装半球型彩色摄像机和一体化球机
[3]、二楼:观众过道全部安装一体化球机、
[4]、摄像机选型列表：
分类场所
应用点
设备选型
选型理由
数量
中心一楼
出入口
一体化球机，
效果好，可以通过键盘控制远近，角度
16
过道
彩色半摄像机摄像机
室内效果好
12
中心2楼
四周，观看区过道
一体化球机
效果好，可以通过键盘控制远近，角度
17
小计

45

[5]、监控中心建设
监控中心设计采用4台硬盘录像机组进行录像（4台16路DS-8016HS硬盘录像机）、采用FM88SC64-8中型矩阵将视频型号分配到由8台21寸纯平监视器组成的电视墙上，一台29寸的纯平监视器用于视频信号的滚动切换。并用视频分配器将画面多分割实时的显示。
2、图像和控制信号传输部分
本方案采用一般视频线（75-5）的方式进行视频的传输。
3、体育馆监控系统设备联接图：

图：3
前端摄像机一般需要DC12V电源，采用集中供电的方式进行，前端解码器控制可以采用硬盘录像机进行控制。系统还提供报警接口（需要硬件支持）。
[2]、监控中心主体设计思想描述：
由以上系统图可知：所有的摄像机信号通过视频线全部传入到硬盘录像机中进行录像，彩色半球摄像机清晰度达480TVL。配备8MM镜头，最适合用于室内监控。一体化摄像机加上室外球罩，可以对内室外的情况进行大范围的扫视，其镜头可以拉近拉远，可以清晰的对某个特定的情物进行监视。
硬盘录像机可以连入体育馆的局域网，进行网络监控。在各个领导办公室内可以安装客户端软件，通过办公电脑就可以清晰的了解整个体育馆内的情况，非常的方便。也可以通过IE浏览器进行直接监看。
[3]、监控中心功能描述：
1. 系统可以进行24小时录像，可以提供的监控资料，以便今后每天查询，提供参考；
2. 硬盘录像机可以控制前端摄像机的云台。通过软件可以对镜头拉近、拉远，可以单独放大某一路视频大屏幕进行显示；
3. 硬盘录像机可以为报警进行联动，控制灯光、警号并自动启动录像等；
4. 硬盘录机可以组成小型网络接入体育馆局域网，监控画面可以通过网络，在授予相应用户权限后可分控，即网络监看。

第五章 项目管理
（1）、项目定义
鉴于该项目的重要性，我公司将成立专项工程项目组。配备最强的领导班子，调配全公司的最优秀的工程技术、管理人员，组织一支强有力的项目队伍，确保该项目能圆满完成，并保证工程的进度和质量。
我公司响应甲方要求，严格按照国家和招标文件的技术要求施工，提供合理、完备的施工方案，详细的施工文档。
（2）、项目组织机构
针对该项目的具体情况，结合我公司在系统集成的实践经验，在与用户、监理公司充分沟通的基础上，我公司建议的项目组织机构如下图所示：
（3）、项目的整体管理
我公司在本项目中遵循“项目管理”的模式来进行管理，选派具有丰富项目管理经验并经国家信息产业部认证的“项目经理”来主持本项目。
项目管理完全覆盖5个过程组：启动、计划、执行、控制、收尾；并把握其重点：范围、时间、成本，以最大的满足业主对本项目的要求。
具体管理范围如下：
（1） 技术保证
我公司是从事政府、企业、军队、教育行业的专业集成公司。公司在多年的经营过程中，我们集成了一大批紧密的合作伙伴，这些合作伙伴绝大多数是信息化领域的业界领先单位。在工程实施时，我们有绝对的技术的、资金等方面的保障。
（2）工程管理
工程管理应有依据。在工程施工过程中，我们将依据如下规范与标准对施工过程进行有效的管理：
（1）安全防范工程程序与要求（GA/T-75）
（2）中华人民共和国公安部颁发的安防行业标准（GA/T70-94、GA/T74-94、GA/T75-94）
（3）电子计算机机房设计规范（GB 50174-93）
（4）低压配电设计规范（GB 50054-95）
（5）建筑与建筑群综合布线系统工程设计规范（7CECS72:97）
（6）建筑与建筑群综合布线工程施工与验收规范（CECS89:97）

（4）、工程管理的实施：
我们将就以下六个方面对整个项目的实施进行严格的管理：物料管理、进度管理、质量管理、文档管理、客户关系管理、技术管理 。
<1> 物料管理：
物料管理是很多项目经理忽略的问题，实际上俗话说的好：兵马未动，粮草先行。由于系统集成的物料非常多，又一般无法用计算机进行管理，而工程的每一个物料直接影响到系统的顺利实施，为此，我公司非常重视对现场物料管理，在施工过程中我们将做到以下几点：正确、及时、专人负责。 对施工过程中的发料、取料、换料等各种事件，都进行严格、规范的文档记录。
<2> 进度管理：
①建立正确的项目实施流程，确立工程实施流程，明确工程实施各步骤的顺序。
②计划管理，凡事预则立，不预则废，工程实施一定做到有计划。
建立工程计划，以表格、甘特图等方式建立工程的日计划、周工作总结和计划。
同时，在计划管理过程中，针对实际情况采用以下策略来对计划进行灵活的管理：
·系统集成中影响进度的因素较多，所以计划不能一成不变，要不断随具体情况调整。
·召集各部门共同参与计划的制定，因为系统集成一般需要多种学科的配合，要求相关部门的关键人物都要参与计划的制定。
·整个项目组共同了解和掌握工程进度，做到步调一致。
<3> 质量管理：
监控系统的集成大部分工作是在现场完成的，因此现场作业的质量控制显得非常重要。
①质量标准的制定：
行有行规，质量的追求是无止境的，因此我们将对质量的要求以标准形式固定下来，达到了标准就算通过，不达标准就要返工。
②现场作业质量管理：
现场作业管理做到有明确的程序和质量保证体系。程序和质量保证体系的建设以行业的作业标准来进行。
根据工程实施流程，建立质量保证体系，对工程进行检查，跟踪质量保证体系运作过程和分析造成不良工程的主要因素，制定相应的措施和制度，明确质检和整改责任人，使工程的质量一直处于闭环控制状态。 每一道工序应有人检查，每一个工作应有人负责整改。
③安全管理：
制定相应的《安全规范》，并严格要求按安全规范实施，现场做到有专人负责施工安全工作。
<4> 文档管理：
按照规范要求制定文档模板并组织实施，文档是过程的踪迹，文档管理做到及时、真实、符合标准。 及时指的是文档制作及时、归档及时； 真实指的是文档中的数据必须是真实有效的。 符合标准指的是文档的格式和填写必须规范。
<5> 客户关系管理：
客户关系管理是CS(客户满意度)管理的一部分，系统集成要求以用户需求为导向，对客户关系的管理也紧紧围绕它展开。
系统集成本身就是一个系统工程，它不象一个具体的产品，系统集成首先要知道客户的需求，和客户达成一致的意见，最后才能设计和实施。
为此，我们将密切了解、分析、理清客户关系中的如下几个方面：
①什么是客户的真正需求？
②那些是客户需求中的重要部分，那些是客户需求中的次要部分。
③与客户作好沟通，实现客户的需求，对客户的超出系统功能的需求给予合理解释。
④与客户互通系统的标准，做好客户的培训。
⑤明白客户的决策链，作好系统验收工作。
<6> 技术管理：
由于系统集成的创造性及多学科的参与的特点，系统集成在现场有许多非标问题要解决。因此我们要求各学科一定要协调配合，以产生最佳结果。因此，系统集成的技术管理就显得非常重要。
在项目施工过程中，我们将密切注意以下几个方面：
①重视每一种学科在项目中的应用。多学科的配合往往有超出传统技术的解决问题的办法。
②重视技术文档的作用，要求技术文档要及时、具体、明白，特别是一些非标的工作，更要详细留档，以便今后的审查和改进。
③为项目组技术人员创造出适合其工作的环境、尊重并及时表彰他们的科研成果、造就出项目目标明确、积极向上的团体精神。
（5）、项目的质量管理
<1>工程设备的质量保证
为了保证整个项目的质量以及系统良好的运行性能，我方保证所提供的全部设备和材料都将直接从正规的供货商处采购，并附原产地证书，各项指标完全符合厂家技术文件的规定及指标。
工程实施期间，如有我方所提供的设备出现质量问题，我方将在不影响工期的情况下立即予以更换，以保证项目的正常进行。
对于设备保修期内的质量问题，按相关厂商规定，由我方实行免费保修服务。如果设备保修期以外，发生设备质量问题，我方将及时联系设备供应商，为买方提供我公司承诺的服务。
按招标书的要求，为本项目提供的货物和电器元件均采用知名品牌的产品。
所有货物在开箱检验时必须完好、无破损，配置与装箱单相符，数量、质量及性能不低于本需求书中提出的要求。
设备（货物）外观清洁，标记编号以及盘面显示等字体清晰、明确。
<2>工程质量保证
首先，在系统设计上要具有合理科学的设计方案和系统配置，这是保证工程质量的先决条件，我公司具有数名高水平的专业从事安防设计与施工的工程师，在设计及系统配置上具有极为雄厚的实力。
其次，在工程管理和施工上，我公司具有一整套的工程质量保证体系，在系统方案确定后，制定规范的工程施工方案。在系统方案确定后，出具规范的工程施工图纸以及材料清单、工时定额。在工程正式开工之前，由工程部与技术部技术人员共同审核设计方案与施工图纸的一致性和合理性。
对于在工地开启任何一箱进口材料，都要将此包装内的产品代码、进口号、合格证交与甲方，以保证该项工程所使用的进口材料为真正的原装进口材料。在工程的每个子系统完工后，都要进行公司内部的验收，并完成该子系统的测试工作，在本子系统完全合格后才能进行后续子系统的安装和施工。
最后，我公司在整个工程完工、测试和开通后，将为用户办理系统及元器件质保体系。
我公司还可根据客户需求，提供维护帮助，对重要元件、易损件提供不低于总量5%的备品、备件，并优惠为用户进行后续升级。
<3>质量保证体系
我公司通过在系统集成领域实际工作的切身体会与正反两方面的经验教训，逐步形成了一套以ISO9001 质量体系标准为基础的系统集成工程质量管理规范以及相应的实施方法和手段。这种集多年经验于一体的符合系统工程管理规范的质量保证体系获得了广大用户的好评。

（6）、售后服务与人员培训
项目验收并投入运行，对于一个工程项目来说，只是万里长征走完的第一步，更漫长和艰苦的任务是售后技术支持及服务。要使用户在资金投入后，用的放心、顺心，就必须给用户提供一个良好的售后服务政策和措施，而且这种政策和措施必须落实到行动上，这就是我们的一贯宗旨，是一切以用户为中心的指导方针的体现，我们要求公司员工在售后服务工作中一定要做到：反映迅速、技术一流、解决问题、用户满意。
〈1〉售后服务保证
我公司设有管理严格的售后服务机构，拥有一支经验丰富、技术精良的售后服务人员和组织。售后服务部的工程技术人员都分别接受过各种正规的技术培训，因此是一支训练有素的队伍。
〈2〉保修期内的服务条款
（1）保修期起始的定义
该工程保修期从其通过验收之日起计算。
（2）保修期的期限
一年包换;提供工程、设备质保一年。
（3）服务响应时间的限定
我公司提供2小时内的服务响应时间，即在接到用户要求服务的通知后，一定会以电话或传真方式在2小时内将此次服务计划及行动安排通知给用户，并在规定的时间内到达现场。
（4）服务费用
在保修期内由非人为因素（地震、战争、火灾、洪水、雷击等不可抗力除外）造成的设备故障，给予免费更换。因用户使用不当造成的故障，用户只需承担设备的成本费和我方人员的差旅费。
〈3〉保修期外服务条款
（1）我公司抽用户提供与保修期同等质量的服务，包括服务响应时间、到达现场时间、处理问题能力等。具体内容见保修期内服务条款。
（2）对需要更换的设备，我公司只收成本费，不加任何利润。服务费一项，也只收成本费。
〈4〉人员培训
为使用户能更深入地了解和掌握本项工程所涉及的设备和技术，更有效地管理建成后的系统，我公司根据厂家建议和本身经验向用户提供培训方案。
（1）现场培训
在工程建设过程中，我公司为用户方技术人员提供以下免费培训，内容包括：工程布线技术、工程安装调试技术、应用软件操作、有关设备的基本原理、构成、一般的故障检测等以及对用户方技术人员提出问题的进行现场解答。
（2）课程培训
要求学员为用户方参加此项工程的技术人员和有中专以上文化程度的技术骨干，具有一定的计算机和网络使用管理基础，时间为一周。
第六章 工程验收
（1）、验收小组的组成
工程验收小组由用户方、设计方、监理方三方组成。各方派出有关技术人共同完成工程验收工作。验收过程中发现的问题，由相关单位立即纠正。
（2）、验收方法与步骤
（1）验收前端设备
（2）验收布线系统
（3）验收主机系统
（4）验收整体效果
（5）填写验收单
（6）拟写验收报告
（3）、工程项目文档
要求所有技术文件内容完善、数据准确、外观整洁。
工程设计方案
◆ 设备设施合格证书
◆ 设备使用说明书
◆ 监控摄像机布局示意图
◆ 工程竣工报告
◆ 工程验收报告
附一 设备清单及报价
序号
型号
数量
型号
单价
总价
1
硬盘录像机
4
DS-8016HS
6450
25800
2
21寸纯平监视器
8
MC-21
1880
15040
3
29寸纯平监视器
1
MC--29
3900
3900
4
19寸液晶显示器
4
冠捷
1450
5800
5
彩色半球摄像机
12
HY-1806C
1400
16800
6
红外线一体摄像机
(内镜头、护罩)
33
SDZ-300PD
5200
171600
7
中型矩阵
1
MV-3064V
14500
14500
8
电视墙含操作台
1
定制
11050
11050

硬盘
4
500G
720
2880
10
控制键盘
1
FM87KD
3600
3600
11
吊架
33
定制
210
6930

视频信号防雷器
45
三合一
305
13725

视频分配器
4
YX-202
290
1160
12
摄像机电源
45

75
3375
13
视频线
18000
75－5
3.35
60300
14
电源线
15000
RVV(2*1.0)
3.25
48750
15
控制线
15000
RVV(2*1.0)
3.25
48750
16
辅材(含PVCP管材)

一批
8500
8500
A:设备合计

462460
B:安装调试费

46246
C:税金

17524.90
总计

526230.90

附二 主要设备功能与系统功能介绍
（1）、硬盘录像机系列（DS-8016HS）
主要功能：
通过基于操作系统的界面实现摄像机电源开关、云台控制、预制位的设置和调用、摄像机变焦/聚焦/光圈控制/雨刷和风扇控制。
具有多级口令设置和操作设置功能，以实现系统资源规划和权限管理。由此形成虚拟多级和控制和管理。可编程锁定各网络终端用户的管辖范围，被锁定的终端上无论以何种身份登录，都不能超出划定范围。可以用实名分设多层密码和权限，不同的人可以有不同的密码。每个操作员的权限可详细划分至每个摄像机的报警点，及其各种对应操作。如某操作员不能控制PTZ、不能监视保密画面等。还具有与权限相对应的监视范围和回放管理。当前登录的操作员可监视的范围仅限于与其权限相对应的部分，其无权管理和察看的画面将自动遮挡。以适应保密需要。
具备系统设备自身维护和检测功能。当检测到系统出错时，将自动重启，并恢复原有监控界面。当掉电时自动处于保护状态，来电时自动恢复。
具有16路视频输入，报警输入及处理功能。
无人值守功能系统支持任务日程表操作方式，可预先按天、周、月、年设置若干定时动作。
具有集视频切换，多画面分割显示，数字录像/回放，资料管理/检索/备份及多种远程联网传输等多种功能，以满足工业电视网络化应用的需要。
每路的图像质量可单独调节，以适应不同的摄像机和场景。可对亮度、对比度、色度进行独立补偿，以达到最佳效果。对不同的摄像机可采用不同的压缩比，提高硬盘利用率。
每路均可独立设定为常规录像/动态侦测录像。常规录像时，无论画面有无变化均连续实时记录。动态侦测录像可将监视画面分为99个区，由用户指定某一个或几个区。当图像发生变化，如有人走动时进行录像，既可节约存储空间，也可起在辅助报警作用。
实时录像，清晰度高，每一路录像可达25帧/秒，连续存储不丢帧，每路可以设置不同的录像速度。
多种录像控制模式：手动录像方式，可由操作员手动开启或关闭某一路或一组录像通道进行记录；自动录像方式，用户可按每周7天，每天8个时段对全系统进行编程录像。每个摄像机按设定的图像质量和启/停时间进行记录。用户可编辑多个预案，以备不同情况调用。
大容量、长时间数字硬盘录制，且图像经高效压缩存储，保证13路图像每路30天24小时的录像资料。
采用H.264压缩方式，具有汉字叠加，形象标识，动态提示，真彩影像（24位真彩、分辨率352×288）。
多种查询回放功能：可按时间、地点等信息查询相关历史记录。内容包括操作状态、系统运行状态、报警信息、值班记录等；可按时间、地点检索回放各通道的录像文件，回放时可快放、慢放、逐帧进退播放，任意变速双向播放，包手静止、单帧、2倍/4倍/8倍/16倍等；可将感兴趣的录像内容刻录成光盘进行存档；可直接预览或打印彩色照片。
支持多种传输介质：传输视频，可利用LAN、WAN介质传输视频。
支持多画面显示功能：16路图像可以在一个屏幕上同时显示，也可选择一路放大察看，达到安全可靠快速经济的目的。
支持网络收看和网络备份功能，可以通过网络将图像传输到其他有权限的网络分控上，让有权限的分控管理本地的监控主机。
操作方便：中文菜单界面，快速系统设置。各画面均可叠加醒目的中文字符及报警信息使显示一目了然，非常直观方便。
高可靠性，系统采用工业级标准计算机，即使长时间工作也能不影响其录像质量，应保证整个系统的稳定性及可靠性。内建看门狗功能，保证系统不会死机。
技术指标：
视频输入通道： 16路
显示速度： 400帧/秒
记录、回放速度：400帧/秒
系统硬盘： 160G/250G/500G最大支持8块硬盘
视频输入制式： PAL/NTSC
压缩方式： H.264
分辨率： 显示704*576（PAL）；记录352*288（PAL）
检索方式： 按日期、时间、地点方式检索
回放方式： 单路或多路视、音频同步回放，回放速度25帧/秒
网络连接： 支持PSTN、ISDN、LAN、WAN
报警方式： 外接传感器输入报警、视频移动侦测报警、视频丢失报警、盘满报警
控制输出： 可控制云台、镜头、灯光、雨刷及继电器输出
视频输出： 一路VGA/一路监视器输出
多任务方式： 监视、录象、回放、传输、备份可同时工作
保密功能： 设置多种加密方式，多层管理密匙
备份功能： DVD、USB、硬盘、打印机等
无人值守功能： 通过设置可进行自动定时录象、开/关机等工作
集中控制功能： 可远程开关管辖区域下的多台摄象机，以实现系统的集中、规范管理
环境温度： -10-50℃
（2）、彩色数字30X光学变焦一体化摄像机
1/4"垂直双速 CCD,分辨率≥540线(彩色)，
30倍光学,最低照度
0.4Lux(彩色),
信噪比≥50dB,
高效电子快门，动态监测，隐私遮挡，
360连续旋转,350度/秒.可设置128个预置位.精度是0.1
RS-485数据通讯，控制协议PELCD P/D
动识别波特率1200/2400/4800/9600。
8路报警输入，1路报警开关输出（可选）
保密区域隐藏功能
电源DC12V
（3）彩色半球摄像机：
1/3"Sony CCD
500线,
彩色0.1LUX/黑白0.005LUX,
32倍帧积累,信噪比50dB,
4~9mm镜头,DC12V,
外径Φ140mm
