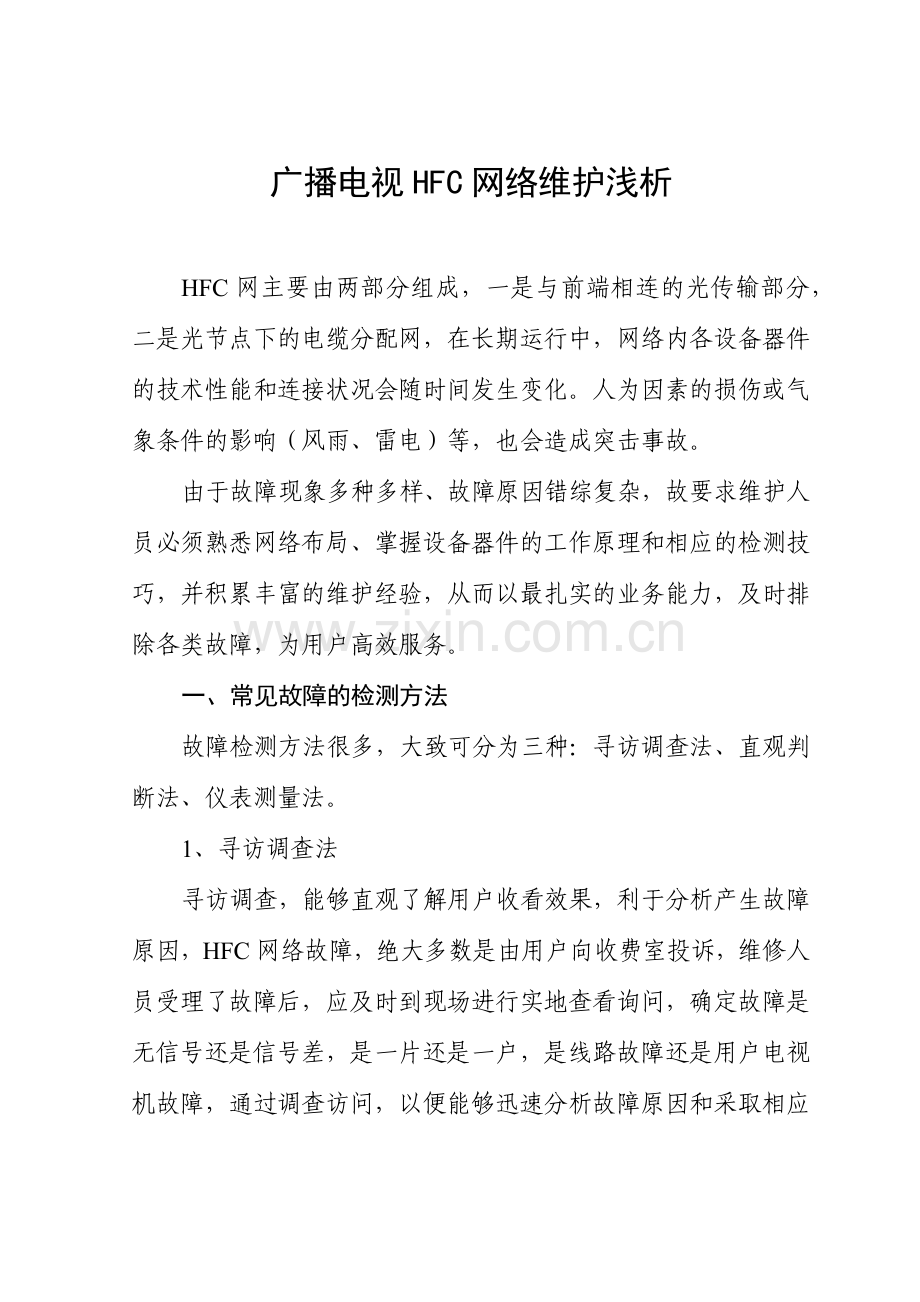

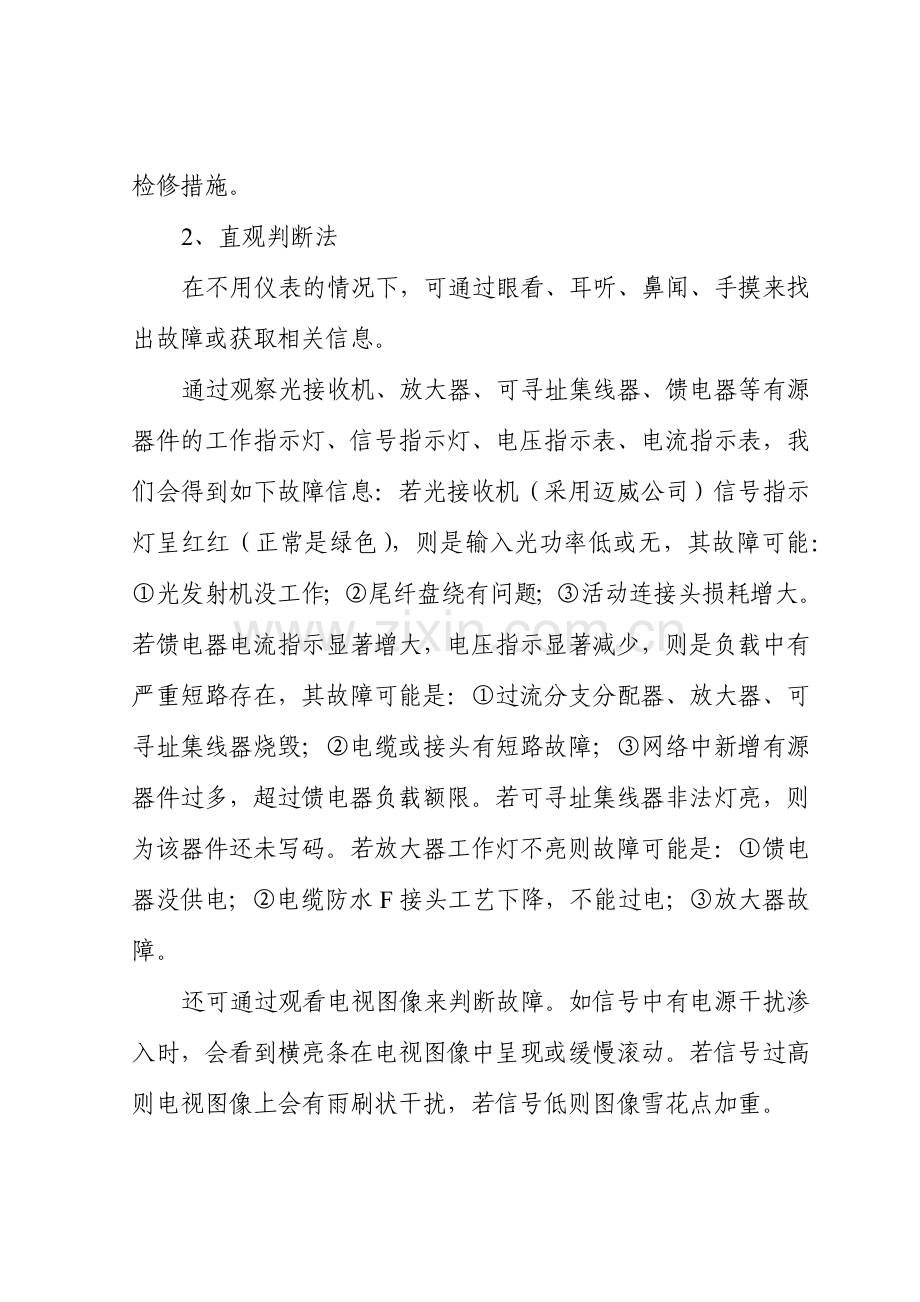

广播电视HFC网络维护浅析 HFC网主要由两部分组成，一是与前端相连的光传输部分，二是光节点下的电缆分配网，在长期运行中，网络内各设备器件的技术性能和连接状况会随时间发生变化。人为因素的损伤或气象条件的影响（风雨、雷电）等，也会造成突击事故。由于故障现象多种多样、故障原因错综复杂，故要求维护人员必须熟悉网络布局、掌握设备器件的工作原理和相应的检测技巧，并积累丰富的维护经验，从而以最扎实的业务能力，及时排除各类故障，为用户高效服务。一、常见故障的检测方法故障检测方法很多，大致可分为三种：寻访调查法、直观判断法、仪表测量法。 1、寻访调查法寻访调查，能够直观了解用户收看效果，利于分析产生故障原因，HFC网络故障，绝大多数是由用户向收费室投诉，维修人员受理了故障后，应及时到现场进行实地查看询问，确定故障是无信号还是信号差，是一片还是一户，是线路故障还是用户电视机故障，通过调查访问，以便能够迅速分析故障原因和采取相应检修措施。 2、直观判断法在不用仪表的情况下，可通过眼看、耳听、鼻闻、手摸来找出故障或获取相关信息。通过观察光接收机、放大器、可寻址集线器、馈电器等有源器件的工作指示灯、信号指示灯、电压指示表、电流指示表，我们会得到如下故障信息：若光接收机（采用迈威公司）信号指示灯呈红红（正常是绿色），则是输入光功率低或无，其故障可能：①光发射机没工作；②尾纤盘绕有问题；③活动连接头损耗增大。若馈电器电流指示显著增大，电压指示显著减少，则是负载中有严重短路存在，其故障可能是：①过流分支分配器、放大器、可寻址集线器烧毁；②电缆或接头有短路故障；③网络中新增有源器件过多，超过馈电器负载额限。若可寻址集线器非法灯亮，则为该器件还未写码。若放大器工作灯不亮则故障可能是：①馈电器没供电；②电缆防水F接头工艺下降，不能过电；③放大器故障。还可通过观看电视图像来判断故障。如信号中有电源干扰渗入时，会看到横亮条在电视图像中呈现或缓慢滚动。若信号过高则电视图像上会有雨刷状干扰，若信号低则图像雪花点加重。查看线路及设备器件是否有异常表象，也能获取一些故障信息。如查看电缆防水F头是否发绿氧化，设备器材有无烧毁的黑色痕迹，电缆F头是否脱落，电缆线路上有无针插痕迹，用户有无私拉乱接终端盒等。用耳听声音。如电缆分配网中某一器件击穿短路，光节点处的馈电器就会发出“嗡嗡”的报警声。用鼻闻味。如放大器电源部分发烫、电源短路，器件内部会发出焦糊气味。用手摸。用手掌心直接触摸放大器外壳，感觉有无温度，能判断放大器电源正常与否，用手轻摇各器件电缆接头，可判断防F水头的接触不良故障。用瞬间短接火花发，可判断电缆中有无馈电。通过看、嗅、听、摸这些直观方法，不仅能排除一些简单明确的故意，而且对一些疑难故障，也能获取一些相关信息。只要观察足够细心，就会为我们的检修工作给以柳暗花明的启示。当然，对故意作最后确诊，必须借助检测仪器的帮助。 3、仪表测量法仪表测量法能迅速找准故障原因和产生部位，是侦断网络故障最有效和可靠的手段，其常用的测量工具有：光功率测试仪、万用表、场强仪。光功率测试仪是用来检测光功率的，用它可以分析判断光传输部分的故障，如我们发现和怀疑接收点的光信号不正常时，可通过测量光功率值找出故障原因，作出确切的故障判断。用万用表的电压档、电阻档，能迅速检测到线路上的馈电故障。因有源器件都有十几欧的输入和输出电阻值，可以通过电阻测量依此判断电缆或防水F头故障，若阻值很大，则该段电缆或接头一定存在问题。由于自然氧化或接头工艺上的问题，防水F头故障在网络内发生率相当高。当估计某段电缆有开路故障时，可通过短接电缆的前端，在尾端测其电阻，其值应为0或接近0，否则为电缆中芯线或屏蔽线断开。还可在路测电流，通过测得值与正常值比较，也可找出故障部位。场强仪是检测无信号和信号差的必备仪器。在馈电正常情况下，用场强仪按从后到前的顺序分别测量可寻址集线器、过流分支分配器、放大器的输入和输出电平值，所测结果与设计正常值进行对照比较，信号电平值有变化且不大时，可调整该线路上各放大器件的衰减值和均衡量，使其恢复到正常值，若经过调整达不到要求，或已不能调整时，则可能是线缆老化或器件故障，应对放大器或可寻址集线器或线缆进行检修。在检修过程中，只要根据实际情况，灵活地、综合地使用这些检测方法，检修工作就会变得得心应手和胸有成竹。如当我们用电压法测得某一级设备无输入电压时，可同时采用信号法顺便检测信号电平，若信号正常，则证明前一级设备工作正常，可判断故障发生在本级与前级的电缆上。通过这样做了，检修工作就会少走弯路。二、常见故障的分析与判断 1、光传输部分光传输部分主要是光收发机，当发生故障时，其影响范围较广，有可能会涉及到同一台光发射机下的几个光节点都收不到信号。如去年7月份发生的一起光信号故障，由于前端机房空调未开，致使某台光发射机因环境温度过高而停止工作。结果其下的几个光节点全无信号。光纤线路故障主要表现为传输质量降低、损耗增加、信号中断，常见原因有：①光纤续接处密封不严，光缆外护套损坏造成光纤长期处于潮湿环境下，致使损耗增大；②光纤盘绕半径过小，或盘绕不当引起损耗增大；③由于环境脏，致使活动接头在插拨时沾上污尘，引起损耗增大。光接收机发生故障主要表现为无信呈输出或信号输出低，常见原因有：①光接收机电源故障；②光电转换器坏；③射频放大模块坏；④各插拨连线接触不良。 2、电缆分配网电缆传输分配网引起的故障分布范围很广，从馈电器、放大器、过流分配器，可寻址集线器、各型电缆、防水F头，到用户终端，都可能发生故障。其故障原因相对复杂，总体来说故障现象可归结为：无信号和信号差。引发无信号的故障范围相当广泛。只要线路上的器件设备发生馈电故障，都会有无信号故障发生，在检修中，我们常常以可寻址集线器是否工作为分水岭判断无信号故障。集线器工作灯亮时，无信号故障的常见原因有：①用户电缆脱落及用户线坏；②用户电视机故障；③用户接错信号端口；④集线器分配板端口坏。⑤集线器放大模块故障；⑥前级放大故障；⑦前端机房停电，或光功率低。在集线器不工作情况下，产生无信号故障的原因有：①集线器坏；②前级放大器故障；③过流分支分配器短路故障；④馈电器坏；⑤光节点处电源故障；⑥电缆接头或电缆不过电故障。无信号故障的分析判断检修流程如附图1 信号差故障按其具体表现可分为：①个别频道信号差，这种情况主要发生在前端某频道调制器输出电平下降；②全频段信号低、雪花点重，主要是由放大模块性能变坏引起；③信号高、图像自激，主要是气温变化，衰减器和均衡器的设置不当引起。④低频段信号低，主要是由电缆线路中的屏蔽线未接好或开路引起。⑤高频段信号低，主要由于电缆老化或电缆过长均衡不平引起。所以，引发信号差的故障原因主要有：①受气温影响，网络中有源器件输出电平发生变化。②电缆老化，损伤引起信号传输特性发生改变。③光接收机、放大器、可寻址集线器中的放大模块性能变差。④过流分支分配器电器性能变差，防水F头接头工艺下降。⑤衰减器、均衡器设置不当或损坏。⑥用户终端线、盒质量欠佳，或接有暗线，或线头工艺做得太差，或室内私拉乱接。⑦用户电缆机中周故障。⑧有人在线路上偷接信号。信号差故障的分析判断检修流程如附图2 电缆分配网的检修工作一般情况下都可按上面的流程去进行。在掌握了检修技巧后，还可以通过关键点的检测来做分析和判断，从而使维修过程更简捷。检修过程中，一定要做到观察细致、思考严密、判断准确，否则，我们的工作会走进误区。我们曾经历过这样一次教训：一次，我们的检修人员在接到某户故障申报时，查看了可寻址集线器工作情况，各指示灯正常，于是测量集线器的输出和输入电平，结果都没信号，接着再测量前级放大器信号电平，输入信号正常，输出无信号，于是推断放大器坏。可是，更换放大器后故障依旧，这就够纳闷了。后来经仔细观察，发现放大器的指示灯亮得很微弱，信号电平的显示是每隔几秒钟一闪即逝。后经测放大器的输入电压，发现电压在24—37伏之间摇摆不定，后来用电阻检测法和电压检测法侦断出故障原因是：该条线路电缆在光节点处的防水F头氧化打火，后经更换，故障排除。如果当初在检修时，我们能够不轻信眼睛的直观判断，测信号电平时顺便测一下电压，就少了后来的许多麻烦。整个检修工作就是一个观察→分析→测量→再分析→推断→再测量→再推断→最后确诊的过程，在这个过程中，我们要做到观察细心，分析严密，测量精确，推断合理，判断无误。无信号不亮亮集线器工作指示灯集线器对应用户端口灯亮不亮有信号有60V 有信号无电压 60V 无信号无电压 60V 集线器集线保险管检查输入端防水F头测前级放大器输入集线器电源故障坏好有有信电号压无信号无电压有无信电号压良好未接好更换重做放大器故障前级电缆及接头故障检查馈电器不正常正常检测后级电路是否保护集线器输入电压及信号电平收费室寻检开通不开端口信号电平电视机故障或用户线坏低信号极低测集线器输入无信号正常集线器放大故障端口错乱前端放大器故障测集线器输入信号电平正常端口控制坏寻址误码集线器故障正常应急开通前级输出故障无测前级放大器输入不能看能看无信号正常测光接收机输出电平检修放大器或后级线路是否线路上存在短路故障馈电器故障或电源故障信号差集线器输出端口电平个别频道差低频段差高频段差全频段信号偏低信号过高正常衰减信号至正常输入电平查看其它集线上是否一样调节均衡器调节均衡器测集线器输入信号用户终端电平值能均衡平图像仍自激不正常正常不能均衡不能均衡能均衡平不一样一样不正常户线坏正常更换用户线正常调节集线器衰减调到适当位置调到适当位置前端某频道调制器信号下降线缆器件故障检查线盒接头调节放大器衰减器前级放大器输入电平测集线器输入电平测集线器输入电平正常高频段低不正常正常正常信号不正常仍自激调到适当正常低频段低正常松脱信号正常正常检测放大器模块检测集线器放大模块检测前级放大器输出放大模块或分配坏检测光接收机输出电平重新接好用户线缆损坏电视机故障检查前级放大器输入电平光接收机输出正常不正常调节放大器均衡器正常低线缆老化低频段低不正常检测线路上其它未测器材检测光机放大器调整适当位置检测前极正常检测线路中放大器或电缆接头光接收机内插件故障
