如何设置Protel 99SE为单面布线
2009年07月23日 星期四 17:24
Do It Myself
网上也有人问起过，我自己也设置过，设置过之后，选择自动布线，就只会在Top或者Bottom亦或其他Layer布线了。具体过程如下：

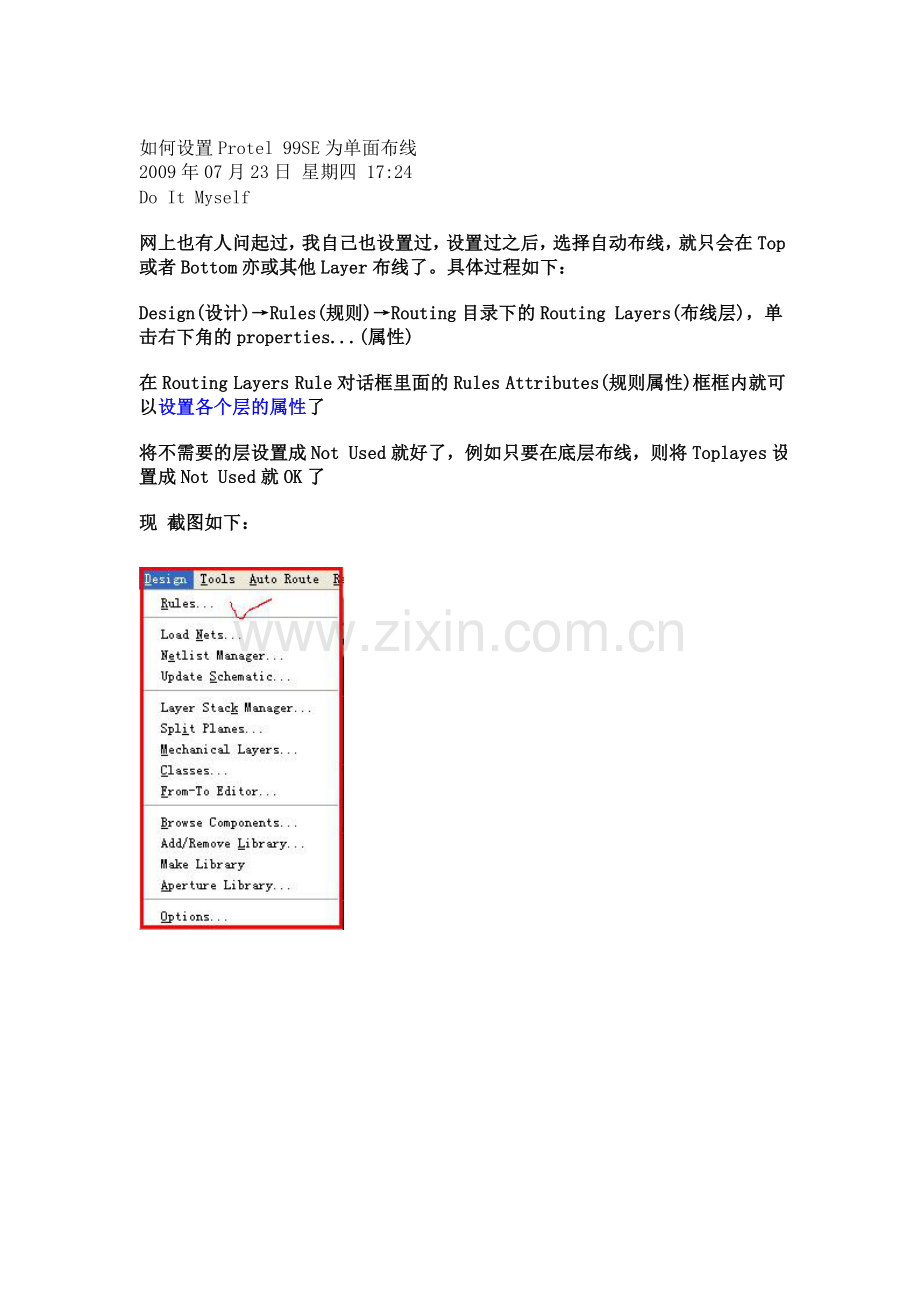

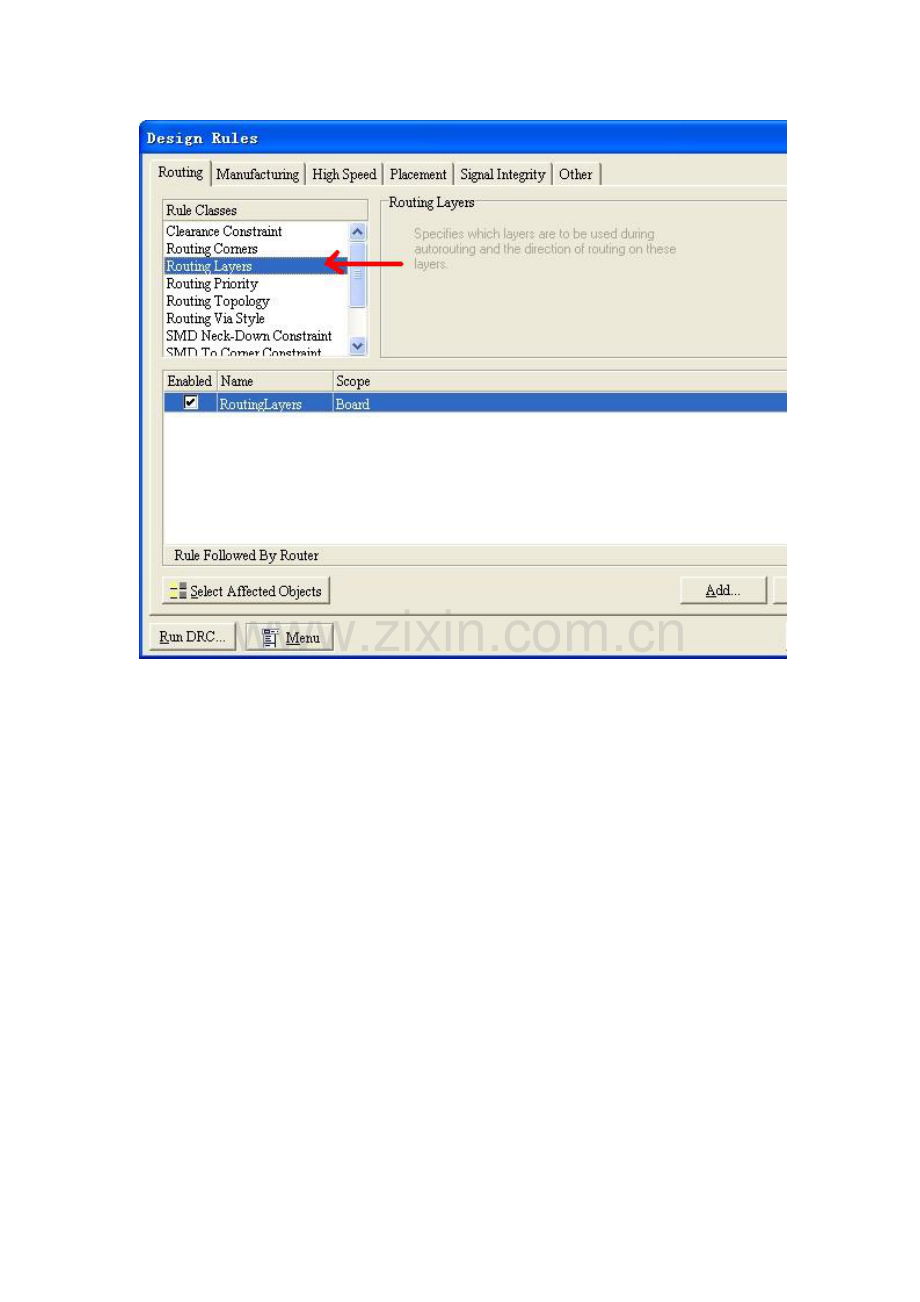

Design(设计)→Rules(规则)→Routing目录下的Routing Layers(布线层)，单击右下角的properties...(属性)
在Routing Layers Rule对话框里面的Rules Attributes(规则属性)框框内就可以设置各个层的属性了
将不需要的层设置成Not Used就好了，例如只要在底层布线，则将Toplayes设置成Not Used就OK了
现 截图如下：

经过这一番设置就可以在你想的那一层布线了。
