斯柯达新款 J519针脚含义.doc

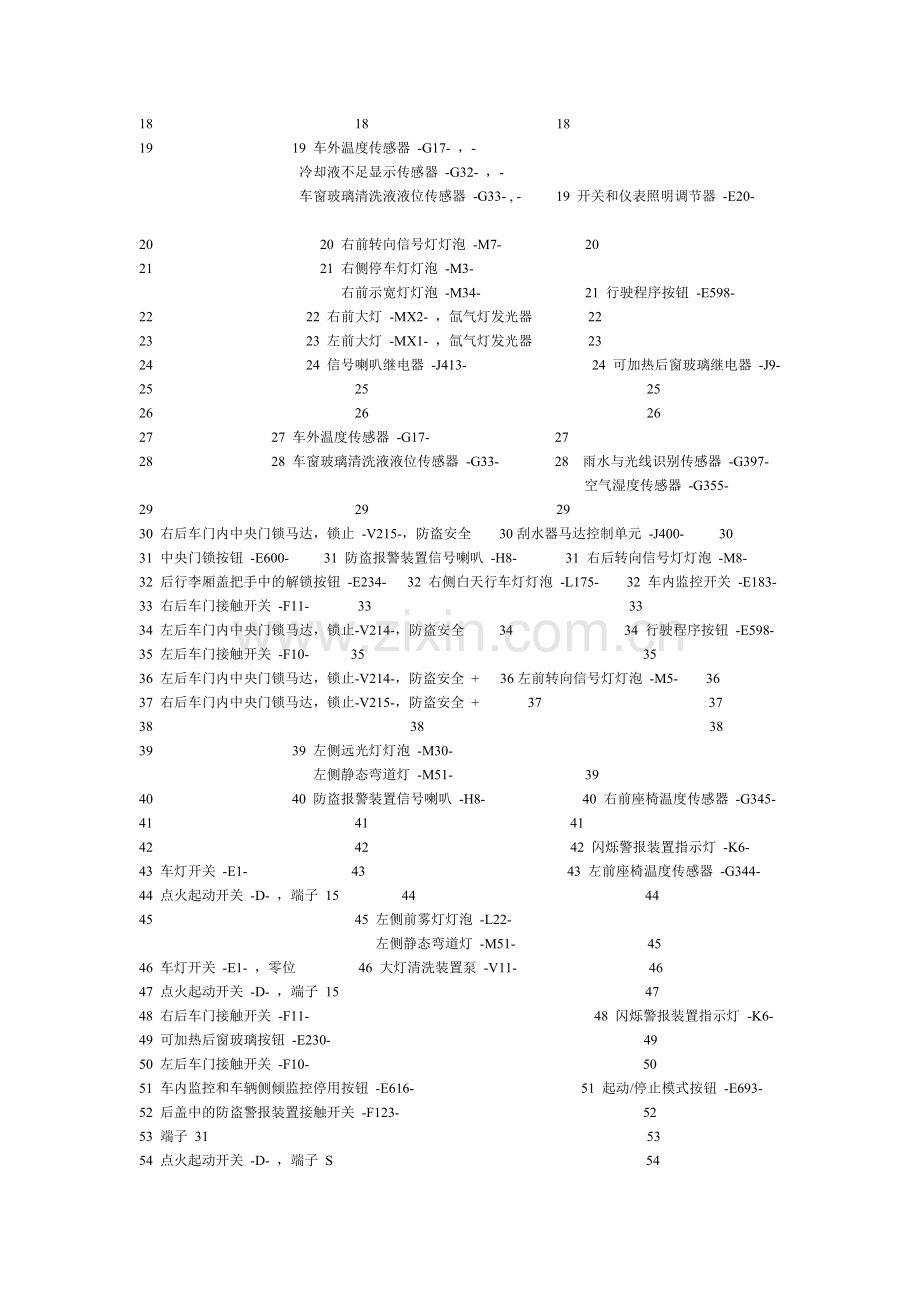

斯柯达新款 J519针脚含义：

-T73a-（A） 名称 -T46b-（B） 名称 -T73c-（C） 名称
1 端子 30 1 右侧近光灯灯泡 -M31- 1 左侧车灯供电端子 30
2 可加热式驾驶员座椅 -Z6- 2 右侧远光灯灯泡 -M32- 2 右侧静态弯道灯 -M52-
3 油箱盖解锁 -EX13- - 3 3 右后侧转向信号灯灯泡 2 -M81-
4 油箱盖解锁 -EX13- + 4 左侧白天行车灯灯泡 -L174- 4
5 可加热式副驾驶员座椅 -Z8- 5 右侧前雾灯灯泡 -L23-
右侧静态弯道灯 -M52- 5 左侧近光灯灯泡 -M29-
6 右后车门内中央门锁马达，锁止-V215- 6 6 左侧尾灯灯泡 -M4-
右侧尾灯灯泡 -M2-
7 右后车门内中央门锁马达，锁止-V215- 7 前后窗玻璃清洗泵 -V59- 7
8 8 前后窗玻璃清洗泵 -V59- 8 右侧制动信号灯和尾灯
灯泡 -M22-
9 后盖中中央门锁电机 -V53- 9 左侧喷嘴加热电阻 -Z20-
右侧喷嘴加热电阻 -Z21- 9 左后侧转向信号灯灯泡 2 -M80-
10 10 左前示宽灯灯泡 -M33- 10 左侧制动灯和尾灯灯泡 2 -M58-
11 11 倒车灯开关 -F4- 11 左侧倒车灯灯泡 -M16-
12 端子 31 12 右前制动磨擦片磨损传感器 -G35- 12 手套箱照明灯 -W6-
13 端子 15 供电继电器 -J329- 13 制动液液位警告信号触点 -F34- 13
14 端子 15 供电继电器-J329-信号导线 14 前盖接触电机 -F387- 14
15 滑动天窗控制单元 -J245- ，LIN 总线 15 15 车灯开关 -E1- ，近光灯 - 位置
16 便捷系统 CAN 总线，高速 16 冷却液不足显示传感器 -G32- 16 车灯开关 -E1- ，自动行车
灯 - 位置

17 便捷系统 CAN 总线，低速 17 17
18 18 18
19 19 车外温度传感器 -G17- ，-
冷却液不足显示传感器 -G32- ，-
车窗玻璃清洗液液位传感器 -G33- , - 19 开关和仪表照明调节器 -E20-

20 20 右前转向信号灯灯泡 -M7- 20
21 21 右侧停车灯灯泡 -M3-
右前示宽灯灯泡 -M34- 21 行驶程序按钮 -E598-
22 22 右前大灯 -MX2- ，氙气灯发光器 22
23 23 左前大灯 -MX1- ，氙气灯发光器 23
24 24 信号喇叭继电器 -J413- 24 可加热后窗玻璃继电器 -J9-
25 25 25
26 26 26
27 27 车外温度传感器 -G17- 27
28 28 车窗玻璃清洗液液位传感器 -G33- 28 雨水与光线识别传感器 -G397-
空气湿度传感器 -G355-
29 29 29
30 右后车门内中央门锁马达，锁止 -V215-，防盗安全 30刮水器马达控制单元 -J400- 30
31 中央门锁按钮 -E600- 31 防盗报警装置信号喇叭 -H8- 31 右后转向信号灯灯泡 -M8-
32 后行李厢盖把手中的解锁按钮 -E234- 32 右侧白天行车灯灯泡 -L175- 32 车内监控开关 -E183-
33 右后车门接触开关 -F11- 33 33
34 左后车门内中央门锁马达，锁止-V214-，防盗安全 34 34 行驶程序按钮 -E598-
35 左后车门接触开关 -F10- 35 35
36 左后车门内中央门锁马达，锁止-V214-，防盗安全 + 36左前转向信号灯灯泡 -M5- 36
37 右后车门内中央门锁马达，锁止-V215-，防盗安全 + 37 37
38 38 38
39 39 左侧远光灯灯泡 -M30-
左侧静态弯道灯 -M51- 39
40 40 防盗报警装置信号喇叭 -H8- 40 右前座椅温度传感器 -G345-
41 41 41
42 42 42 闪烁警报装置指示灯 -K6-
43 车灯开关 -E1- 43 43 左前座椅温度传感器 -G344-
44 点火起动开关 -D- ，端子 15 44 44
45 45 左侧前雾灯灯泡 -L22-
左侧静态弯道灯 -M51- 45
46 车灯开关 -E1- ，零位 46 大灯清洗装置泵 -V11- 46
47 点火起动开关 -D- ，端子 15 47
48 右后车门接触开关 -F11- 48 闪烁警报装置指示灯 -K6-
49 可加热后窗玻璃按钮 -E230- 49
50 左后车门接触开关 -F10- 50
51 车内监控和车辆侧倾监控停用按钮 -E616- 51 起动/停止模式按钮 -E693-
52 后盖中的防盗警报装置接触开关 -F123- 52
53 端子 31 53
54 点火起动开关 -D- ，端子 S 54
55 开关和仪表照明调节器 -E20- 55
56 56 左前座椅温度传感器 -G344-
57 高位制动信号灯灯泡 -M25- 57
58 58 制动信号灯开关 -F-
59 左侧牌照灯 -X4- 59
右侧牌照灯 -X5-
60 左后转向信号灯灯泡 -M6- 60 起动/停止模式按钮 -E693-
61 后窗玻璃刮水器电机 -V12- 61
62 后窗玻璃刮水器电机 -V12- 62 端子 58d
63 端子 31 63 端子 31
64 右侧倒车灯灯泡 -M17- 64
65 右侧制动灯和尾灯灯泡 2 -M59- 65
66 右侧车灯供电端子 30 66
67 67 前部车内照明灯 -WX1-
68 左后车门内中央门锁马达，锁止 -V214- 68
69 左后车门内中央门锁马达，锁止 -V214- 69
70 70
71 左侧制动信号灯和尾灯灯泡 -M21- 71
72 左侧后雾灯灯泡 -L46- 72 左前脚部空间照明灯 -K268
右侧后雾灯灯泡 -L47- 右前脚部空间照明灯 -K269-
73 中央门锁供电端子 30 73 端子 30
