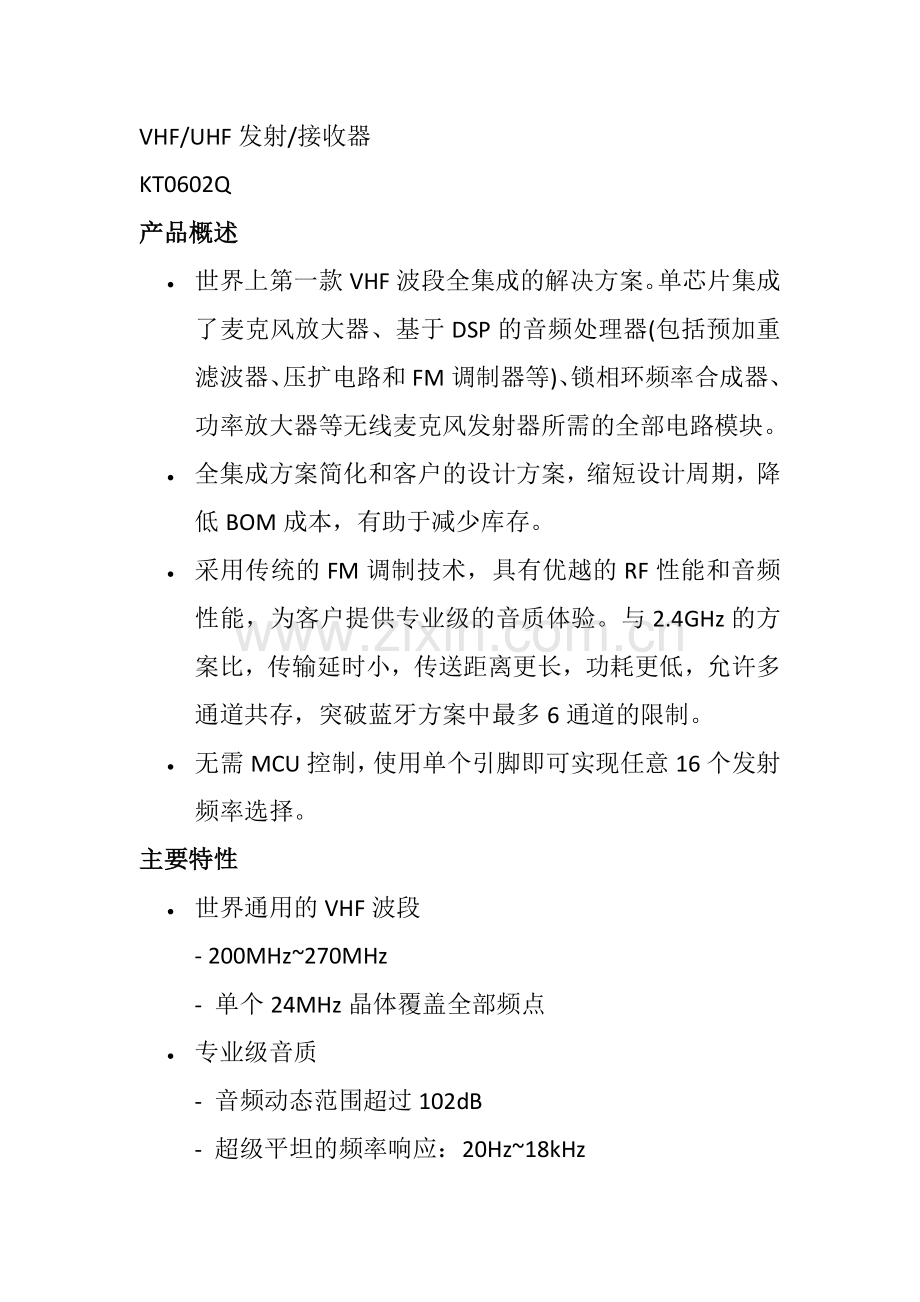

VHF/UHF发射/接收器
KT0602Q
产品概述
· 世界上第一款VHF波段全集成的解决方案。单芯片集成了麦克风放大器、基于DSP的音频处理器(包括预加重滤波器、压扩电路和FM调制器等)、锁相环频率合成器、功率放大器等无线麦克风发射器所需的全部电路模块。
· 全集成方案简化和客户的设计方案，缩短设计周期，降低BOM成本，有助于减少库存。
· 采用传统的FM调制技术，具有优越的RF性能和音频性能，为客户提供专业级的音质体验。与2.4GHz的方案比，传输延时小，传送距离更长，功耗更低，允许多通道共存，突破蓝牙方案中最多6通道的限制。
· 无需MCU控制，使用单个引脚即可实现任意16个发射频率选择。
主要特性
· 世界通用的VHF波段
- 200MHz~270MHz
- 单个24MHz晶体覆盖全部频点
· 专业级音质
- 音频动态范围超过102dB
- 超级平坦的频率响应：20Hz~18kHz

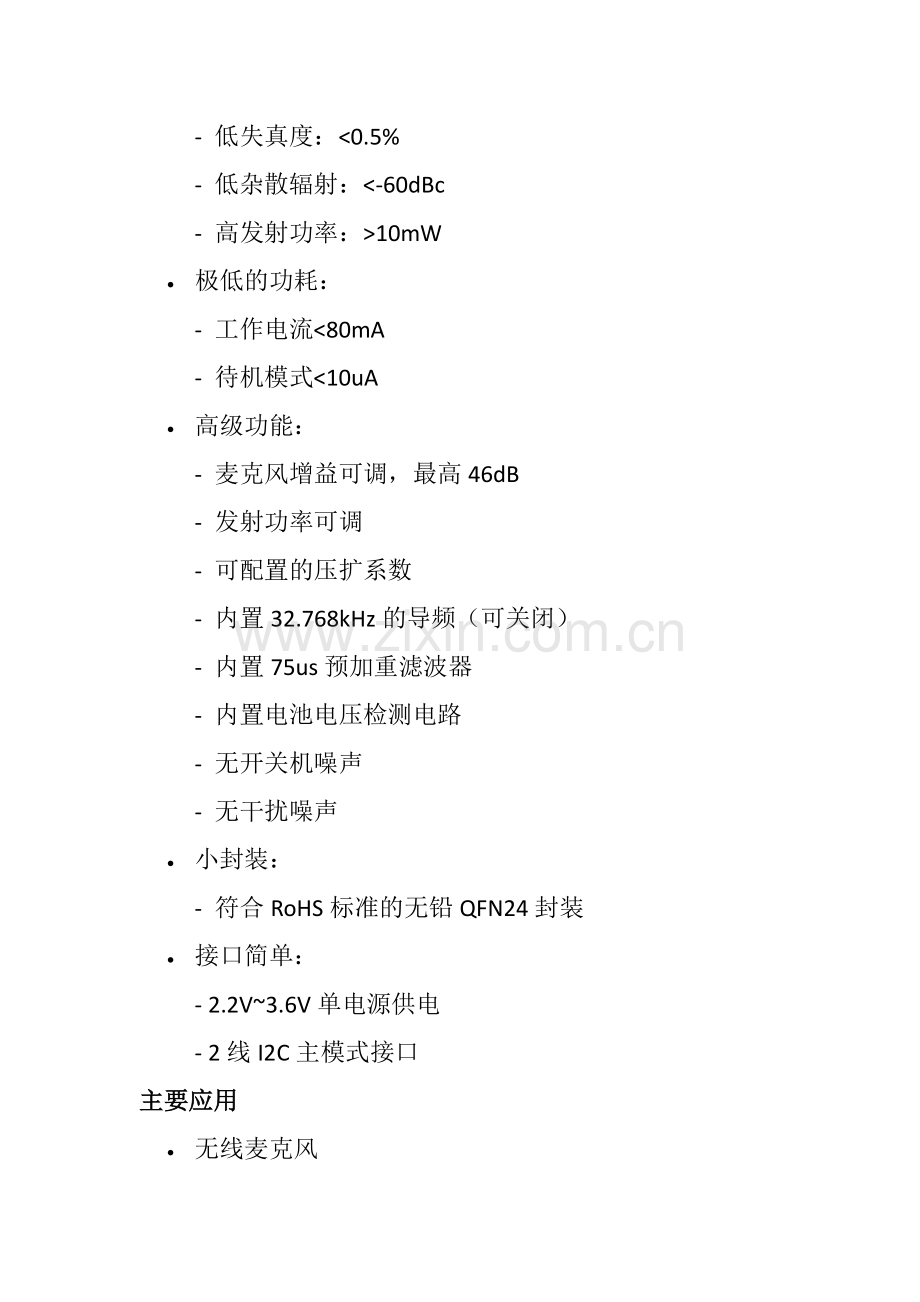

- 低失真度：<0.5%
- 低杂散辐射：<-60dBc
- 高发射功率：>10mW
· 极低的功耗：
- 工作电流<80mA
- 待机模式<10uA
· 高级功能：
- 麦克风增益可调，最高46dB
- 发射功率可调
- 可配置的压扩系数
- 内置32.768kHz的导频（可关闭）
- 内置75us预加重滤波器
- 内置电池电压检测电路
- 无开关机噪声
- 无干扰噪声
· 小封装：
- 符合RoHS标准的无铅QFN24封装
· 接口简单：
- 2.2V~3.6V单电源供电
- 2线I2C主模式接口
主要应用
· 无线麦克风
· 会议麦克风
· 无线音箱
· 婴儿监护器
· 笔形无线话筒
· 头戴式无线耳机
· DVD
· 机顶盒
· 其他无线音频传输设备
KT0612
产品概述
· 世界上第一款VHF波段全集成接收机解决方案。单芯片集成了低噪声放大器、混频器、本振频率综合器、FM解调器、解压扩电路和音频放大器等无线麦克风接收机所需的全部电路模块。
· 全集成方案简化和客户的设计方案，缩短设计周期，降低BOM成本，有助于减少库存。
· 具有优越的RF性能和音频性能，为客户提供专业级的音质体验。与2.4GHz的方案比，传输延时小，传送距离更长，功耗更低，允许多通道共存，突破蓝牙方案中最多6通道的限制。
· 无需MCU控制，使用单个引脚即可实现任意16个接收频率选择。
主要特性
· 单芯片解决方案：
- 内置MCU
- 电位器选择16个预置频道
- 集成低噪声射频前端
- 低噪声本振频率综合器
- 高性能音频处理器
· 世界范围内的VHF频段：
- 160MHz ~ 270MHz
· 专业级射频及音频性能：
- 极低的接收灵敏度：<=-112dBm @12dB SINAD
- 极宽的音频动态范围：>=106dB
- 超级平坦的音频频率响应：20Hz ~18kHz
- 极低的音频失真: <0.5%
· 极低的功率消耗：
- 正常工作模式：< 100 mA
- 低功耗模式：< 10 μA
· 丰富的高级功能：
- 可配置的音频音量
- 可配置的自动静音功能
- 自动频率矫正，允许使用低成本的晶体
- 内置75us的去加重滤波器
- 内置解压扩电路
· 超级小的封装形式：
- 4mm*4mm QFN24封装
· 简单的接口模式:
- 单电源供电 (2.7V- 3.6V)
- 两线I2C主模式接口
· 绿色环保产品
主要应用
· 无线麦克风
· 会议麦克风
· 无线音箱
· 婴儿监护器
· 笔形无线话筒
· 头戴式无线耳机
· DVD
KT0605M
产品概述
· 世界上第一款UHF波段全集成的解决方案。单芯片集成了麦克风放大器、基于DSP的音频处理器(包括预加重滤波器、压扩电路和FM调制器等)、锁相环频率合成器、功率放大器等无线麦克风发射器所需的全部电路模块。
· 全集成方案简化和客户的设计方案，缩短设计周期，降低BOM成本，有助于减少库存。
· 采用传统的FM调制技术，具有优越的RF性能和音频性能，为客户提供专业级的音质体验。与2.4GHz的方案比，传输延时小，传送距离更长，功耗更低，允许多通道共存，突破蓝牙方案中最多6通道的限制。
· 集成MCU接口，可与MCU配合完成频道切换等操作；
主要特性
· 世界通用的UHF波段
-470MHz~960MHz
-单个24MHz晶体覆盖全部频点
· 专业级音质
-音频动态范围超过102dB
-超级平坦的频率响应：20Hz~18kHz
-低失真度：<0.5%
-低杂散辐射：<-60dBc
-高发射功率：>10mW
· 极低的功耗：
-工作电流<80mA
-待机模式<10uA
· 高级功能：
-内置音频均衡器
-麦克风增益可调，最高46dB
-发射功率可调
-可配置的压扩系数
-内置32.768kHz的导频（可关闭）
-内置75us预加重滤波器
-内置电池电压检测电路
-无开关机噪声
-无干扰噪声
· 高性能封装：
-符合RoHS标准的无铅QFN24封装
· 接口简单：
-2.2V~3.6V单电源供电
-2线I2C接口
主要应用
· 无线麦克风
· 会议麦克风
· 无线音箱
· 婴儿监护器
· 笔形无线话筒
· 头戴式无线耳机
· DVD
· 机顶盒
· 其他无线音频传输设备
KT0606M
产品概述
· 世界上第一款UHF波段全集成的解决方案。单芯片集成了麦克风放大器、基于DSP的音频处理器(包括预加重滤波器、压扩电路和FM调制器等)、锁相环频率合成器、功率放大器等无线麦克风发射器所需的全部电路模块。
· 全集成方案简化和客户的设计方案，缩短设计周期，降低BOM成本，有助于减少库存。
· 采用传统的FM调制技术，具有优越的RF性能和音频性能，为客户提供专业级的音质体验。与2.4GHz的方案比，传输延时小，传送距离更长，功耗更低，允许多通道共存，突破蓝牙方案中最多6通道的限制。
· 集成MCU接口，可与MCU配合完成对码及无线数字通道传输等高级功能。
主要特性
· 世界通用的UHF波段
- 470MHz~960MHz
- 单个24MHz晶体覆盖全部频点
· 专业级音质
- 音频动态范围超过102dB
- 超级平坦的频率响应：20Hz~18kHz
- 低失真度：<0.5%
- 低杂散辐射：<-60dBc
- 高发射功率：>10mW
· 极低的功耗：
- 工作电流<80mA
- 待机模式<10uA
· 高级功能：
- 数字辅助信道功能
- 麦克风增益可调，最高46dB
- 发射功率可调
- 可配置的压扩系数
- 内置32.768kHz的导频（可关闭）
- 内置75us预加重滤波器
- 内置电池电压检测电路
- 无开关机噪声
- 无干扰噪声
· 高性能封装：
- 符合RoHS标准的无铅QFN24封装
· 接口简单：
- 2.2V~3.6V单电源供电
- 2线I2C接口
主要应用
· 无线麦克风
· 会议麦克风
· 无线音箱
· 婴儿监护器
· 笔形无线话筒
· 头戴式无线耳机
· DVD
· 机顶盒
· 其他无线音频传输设备
KT0616M
产品概述
· 世界上第一款UHF波段全集成接收机解决方案。单芯片集成了低噪声放大器、混频器、本振频率综合器、FM解调器、解压扩电路和音频放大器等无线麦克风接收机所需的全部电路模块。
· 全集成方案简化和客户的设计方案，缩短设计周期，降低BOM成本，有助于减少库存。
· 具有优越的RF性能和音频性能，为客户提供专业级的音质体验。与2.4GHz的方案比，传输延时小，传送距离更长，功耗更低，允许多通道共存，突破蓝牙方案中最多6通道的限制。
· 提供数字辅助信道接收功能，能够方便的与发射机之间进行数据通信。
· 简单的I2C从模式接口
主要特性
· 单芯片解决方案：
- 集成低噪声射频前端
- 低噪声本振频率综合器
- 高性能音频处理器
· 世界范围内的UHF频段：
- 470MHz ~ 960MHz
· 专业级射频及音频性能：
- 极低的接收灵敏度：<=-112dBm @12dB SINAD
- 极宽的音频动态范围：>=106dB
- 超级平坦的音频频率响应：20Hz ~18kHz
- 极低的音频失真: <0.5%
· 极低的功率消耗：
- 正常工作模式：< 100 mA
- 低功耗模式：< 10 μA
· 丰富的高级功能：
- 数字辅助信道功能
-自适应啸叫抑制功能
-可配置音频激励器功能
- 可配置的音频音量
- 可配置的自动静音功能
- 自动频率矫正，允许使用低成本的晶体
- 内置75us的去加重滤波器
- 内置解压扩电路
· 超级小的封装形式：
- 4mm*4mm QFN24封装
· 简单的接口模式:
- 单电源供电 (2.7V- 3.6V)
- 两线I2C从模式接口
· 绿色环保产品
主要应用
· 无线麦克风
· 会议麦克风
· 无线音箱
· 婴儿监护器
· 笔形无线话筒
· 头戴式无线耳机
· DVD
