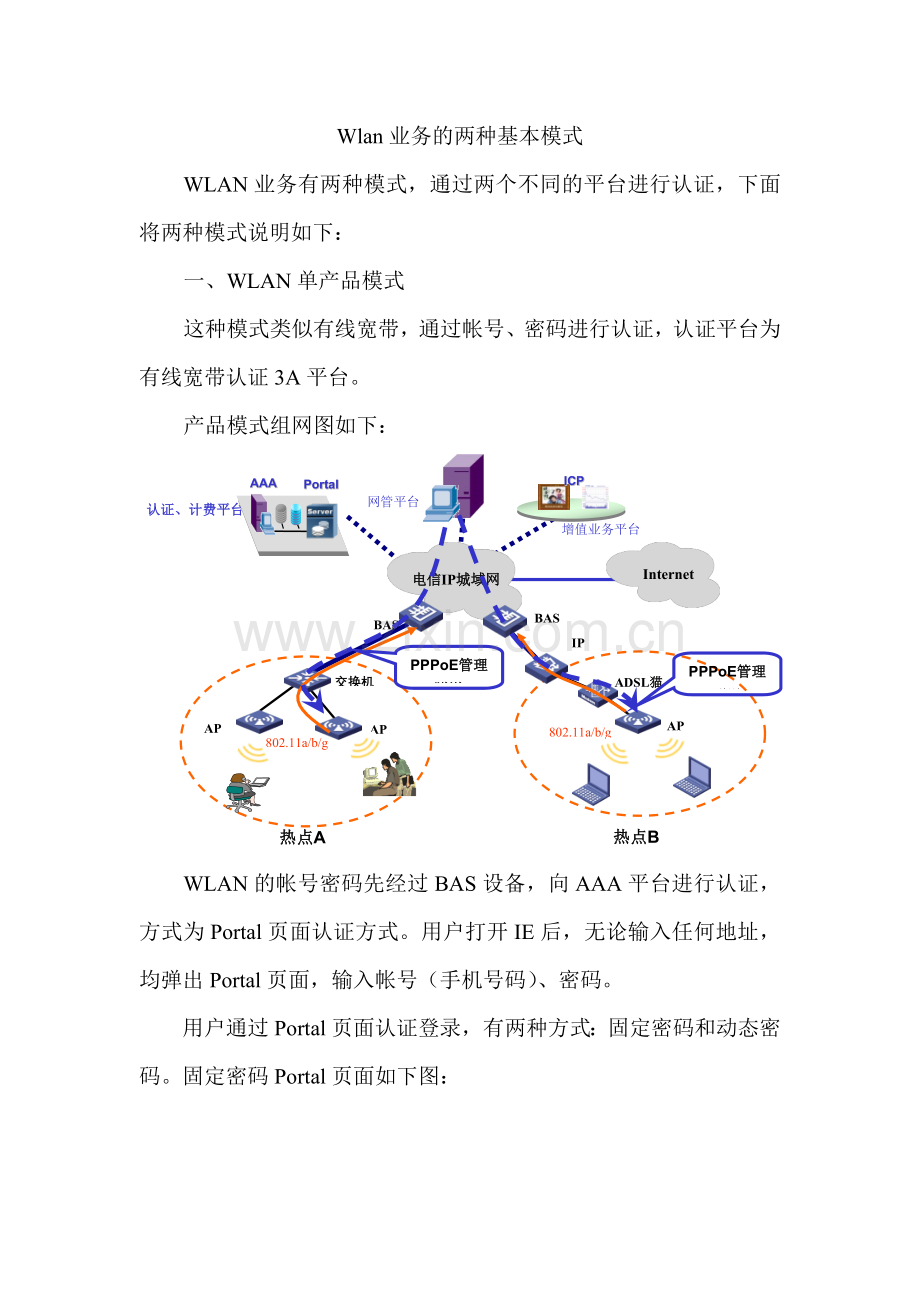

Wlan业务的两种基本模式
WLAN业务有两种模式，通过两个不同的平台进行认证，下面将两种模式说明如下：
一、WLAN单产品模式
这种模式类似有线宽带，通过帐号、密码进行认证，认证平台为有线宽带认证3A平台。
产品模式组网图如下：
BAS

AP
交换机
802.11a/b/g

IP DSLAM
802.11a/b/g
认证、计费平台

AAA
Portal
网管平台
AP
BAS
热点A
热点B
ADSL猫
AP
电信IP城域网
Internet

PPPoE管理隧道
PPPoE管理隧道

增值业务平台
ICP

WLAN的帐号密码先经过BAS设备，向AAA平台进行认证，方式为Portal页面认证方式。用户打开IE后，无论输入任何地址，均弹出Portal页面，输入帐号（手机号码）、密码。

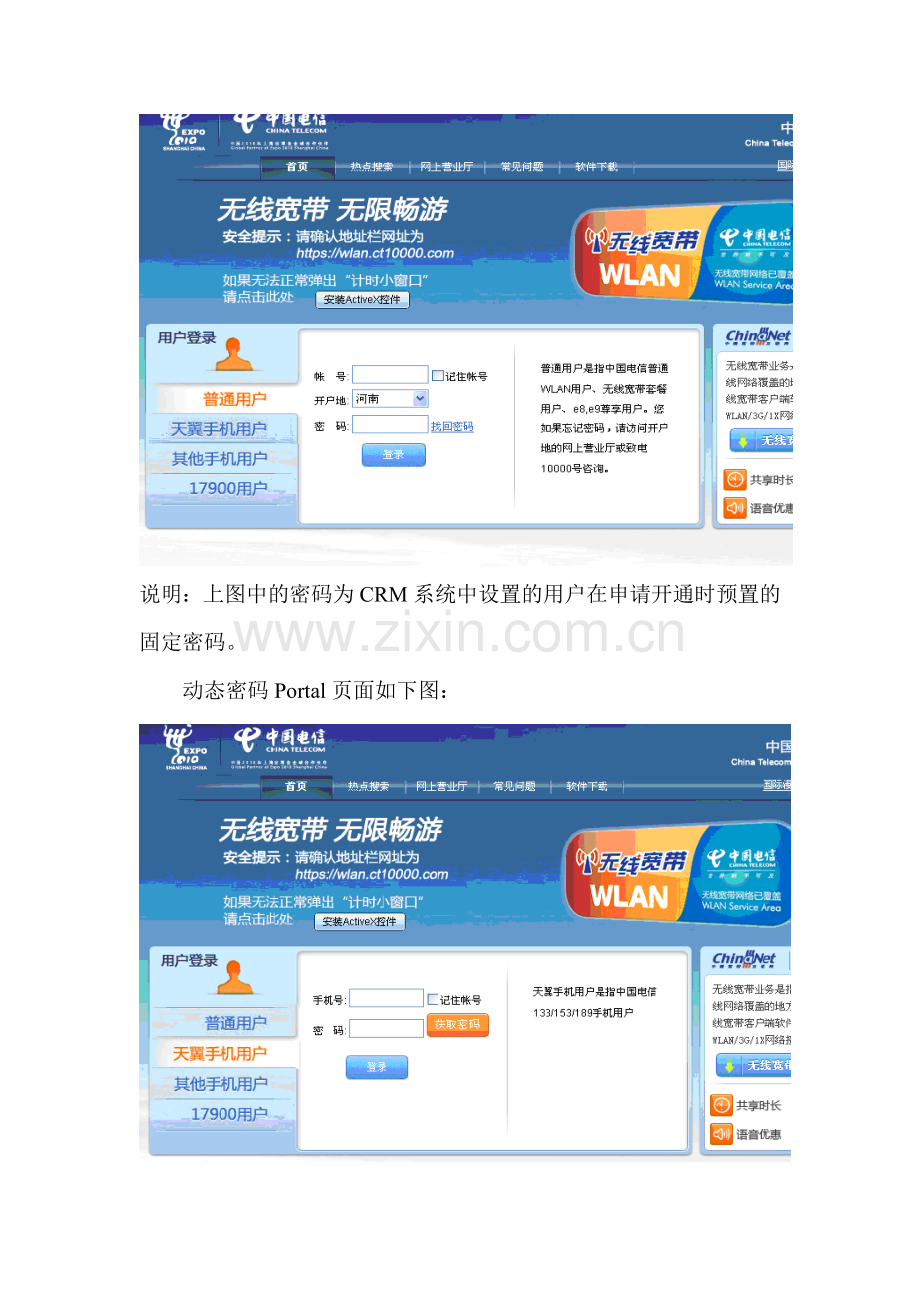

用户通过Portal页面认证登录，有两种方式：固定密码和动态密码。固定密码Portal页面如下图：

说明：上图中的密码为CRM系统中设置的用户在申请开通时预置的固定密码。
动态密码Portal页面如下图：

说明：上图中的密码通过点击“获取密码”后，短信发送到手机的方式获得。
Wlan登录前设置如下图：

说明：搜索完后将会提示已连接成功，这时就可打开IE，通过Portal页面登录了。
需要说明的是，目前系统没有设置单产品模式，CRM系统内为WIFI程控功能。 WLAN作为可选包，仅针对校园套餐开放。十一过后将讨论单产品方式的实现。
二、C+W产品模式
这种模式是在无线宽带认证系统中认证，与上一认证系统为不通的认证系统。产品模式组网结构如下：

说明：该方式中，认证和IP地址的分配须通过BAS、WAG、AAA、PDSN来完成。AAA为无线宽带（EVDO）认证平台。
该模式需要登录互联网是通过无线宽带上网卡和客户端来进行登录。登录时将数据UIM卡放置在无线网卡中，插入电脑上，通过客户端软件连接时，客户端软件将直接把UIM卡信息发送给认证平台，无须输入帐号密码。
客户端截图如下：

说明：点击“无线宽带（WLAN）”左边的“连接”，连接成功后就可直接登录上网。
需要说明的是，C+W模式必须开通EVDO功能。
无论采用哪种方式登录，如果该用户开通有EVDO的套餐(除校园套餐外)，则与EVDO套餐共享时长或流量，如果没有选择任何套餐，则按0.1元/分钟计。校园套餐中仅包含WLAN的时长，不含EVDO功能。
