建筑施工组织设计课件全套教程.pptx

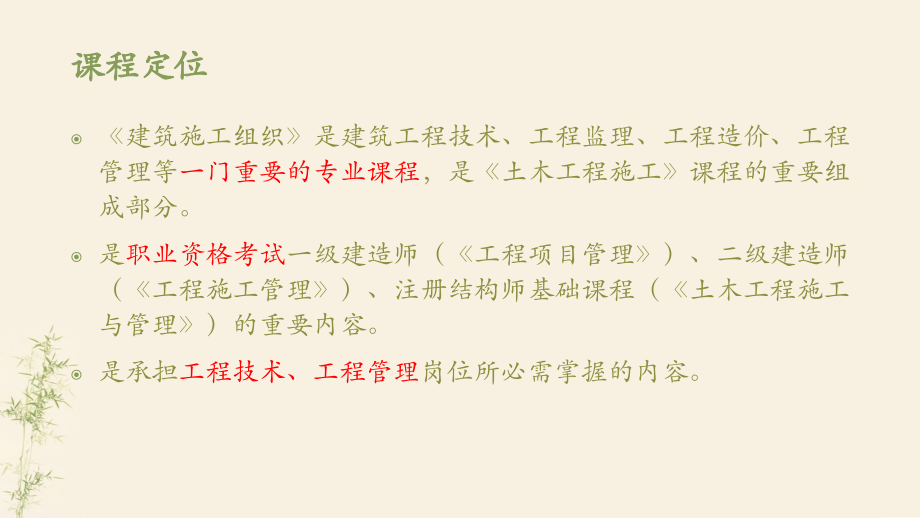

,2020-6-23,单击此处编辑母版文本样式,第二级,单击此处编辑母版标题样式,单击此处添加您的副标题,单击此处添加您的标题文字,单击此处编辑母版标题样式,编辑母版文本样式,第二级,单击此处添加您的副标题,单击此处添加您的标题文字,单击此处编辑母版标题样式,编辑母版文本样式,第二级,单击此处添加您的副标题,单击此处添加您的标题文字,单击此处编辑母版标题样式,编辑母版文本样式,第二级,单击此处添加您的副标题,单击此处添加您的标题文字,单击此处编辑母版标题样式,编辑母版文本样式,第二级,单击此处添加您的副标题,单击此处添加您的标题文字,单击此处编辑母版标题样式,编辑母版文本样式,第二级,单击此处添加您的副标题,单击此处添加您的标题文字,单击此处编辑母版标题样式,编辑母版文本样式,第二级,单击此处添加您的副标题,单击此处添加您的标题文字,单击此处编辑母版标题样式,编辑母版文本样式,第二级,单击此处添加您的副标题,单击此处添加您的标题文字,单击此处编辑母版标题样式,编辑母版文本样式,第二级,建筑施工组织,课程定位,建筑施工组织是建筑工程技术、工程监理、工程造价、工程管理等,一门重要的专业课程,，是土木工程施工课程的重要组成部分。,是,职业资格考试,一级建造师（工程项目管理）、二级建造师（工程施工管理）、注册结构师基础课程（土木工程施工与管理）的重要内容。,是承担,工程技术、工程管理,岗位所必需掌握的内容。,课程特点,具有实践性强、规范性强、理论结果多样性、具有一定的计算。,实践性强：,课程中有些内容只能解释其主旨或原则，因为施工具体开展时是条件各异，需要结合工程实践才能得到相对合理的解决方案。,规范性强：,施工组织在进行编写或执行时必须依据国家、行业、地区的标准、规范、规程、管理办法及法律法规等，不可以随意调整。,理论结果多样性：,有些知识本身就是规范或法令性要求，就需要严格依次执行，而且考虑施工条件的变化，有些问题没有完美的“理论答案”，只有合理的“方案之一”。,一定的计算：,课程中关于横道图、网络图、平面图等具有一定的计算，总体而言，计算难度不高，但需要一定量的练习。,学习方法,1.,概念、理论：总结,+,整理；,2.,绘图、计算：一定量的练习,3.,案例、拓展：查询相近案例、标准、政策,+,小组讨论。,课程内容,课程内容,建议学时（共,32,学时）,1.,绪论,2,2.,施工准备与施工部署,4,3.,建筑工程流水施工与横道图,8,4.,网络计划技术,10,5.,施工平面布置图,3,6.,施工组织设计案例解析,3,7.,相关标准介绍,2,谢谢！,上士闻道，勤而行之！,1.,绪论,-1,施工组织的概念及分类,建筑施工组织的概念可以从以下,两个角度,予以理解：,（,1,）,它是一项,工作活动,，是对施工过程中的各个环节进行,指导、管理、协调、控制的一项技术、经济活动,；,（,2,）,它是一个,文件,，,根据建筑施工组织设计规范,GB/T 50502-2009,第,2.0.1,条，,施工组织是“以施工项目为对象编制的，用以指导施工的,技术、经济和管理的综合性文件,”，这个文件通常也称为“施工组织设计”。,1.,绪论,-1,施工组织的概念及分类,根据规范第,3.0.1,条，施工组织设计,按编制对象,，可分为：,1,）施工组织总设计；,2,）单位工程施工组织设计；,3,）施工方案（又称分部分项工程施工组织设计）。,1.,绪论,-1,施工组织的概念及分类,（,1,）,施工组织总设计,（规范第,2.0.2,条）：,以,若干单位工程组成的群体工程或特大型项目为主要对象编制,的施工组织设计，对整个项目的施工过程起,统筹规划、重点控制,的作用。,施工组织总设计是整个建设项目施工任务,总的战略性部署安排,，范围较广，内容概括，,由该工程的总承建单位牵头，会同建设、设计及分包单位共同编制。,其,目的,是对整个工程的施工进行,全盘考虑，全面规划,，用以指导全场性的施工准备，开展施工活动。其,作用,是确定拟建工程的施工期限、各临时设施及现场总的施工部署；是指导整个施工全过程的组织、技术、经济活动；并是修建全工地建设工程、施工准备和编制年,(,季,),度施工计划的依据。其包括的,内容,一般如下（规范第,4,章）：工程概况；总体施工部署；施工总进度计划；总体施工准备与主要资源配置计划；主要施工方法；施工总平面布置。,1.,绪论,-1,施工组织的概念及分类,（,2,）,单位工程施工组织设计,（规范第,2.0.3,条）：,以,单位工程为主要对象编制,的施工组织设计，对单位工程的施工过程起指导和制约作用。,单位工程施工组织设计一般是在,施工图设计后,，由,工程项目部组织编制,，具体安排人力、物力和建筑安装的进行，是单位工程施工全过程的组织、技术、经济的指导文件，并作为编制季、月、旬施工计划的依据。,单位工程施工组织设计在内容的广度和深度上可以有所区别，其内容一般包括：工程概况、施工部署、施工进度计划、施工准备与资源配置计划、主要施工方案、施工现场平面布置。,1.,绪论,-1,施工组织的概念及分类,施工方案,（又称：分部分项工程施工组织设计或专项施工组织设计，规范第,2.0.4,条）：,以分部（分项）工程或专项工程,为主要对象编制的施工技术与组织方案，用以具体指导其施工过程。,它是以某些特别重要的、复杂的或者缺乏施工经验的分部（分项）工程或冬、雨季施工工程为对象的专门的更为详尽的施工设计文件。它结合施工单位的月、旬作业计划，把单位工程施工组织设计进一步具体化，是专业工程的具体的施工组织设计。一般在单位工程施工组织设计确定了施工方案后，由项目部技术负责人编制。它的内容包括：工程概况、施工安排、施工进度计划、施工准备与资源配置计划、施工方法及工艺要求等。,知识链接：危险性较大的分部分项工程管理办法官方网址：,Laurence Gantt,，,18611919,）先生的名字命名。当时，他在美国陆军部担任顾问，对如何掌握包括各个部门在内的庞杂工作问题进行了反复思考。,甘特提出：工作控制中的关键因素是时间，时间应当是制定任何计划的基础。,解决时间安排问题的办法，是绘出一张标明计划和,控制工作,的线条图。这种图表，就是在管理学界享有盛誉的甘特图表。,3.,流水施工,-1.,基本概念,流水作业的分类,根据组织流水作业的范围不同，可分为如下几种：,1.,分项工程流水：又称为,内部流水或细部流水施工,，是指组织,分项工程或专业工种内部,的流水施工。,从形式上表现为：一个施工班组利用同一生产工具，依次连续地在各施工段上完成同一施工过程的工作，如：浇筑混凝土的施工班组依次连续地在各施工段完成浇筑混凝土的工作，称为分项工程流水。,2.,分部工程流水：又称为,专业流水施工,，是若干个在工艺上有密切联系的分项工程流水的总和。即,若干个工作队各自利用同一生产工具，依次连续地在各施工区域中完成同一施工过程的工作,。,例如，某办公楼的基础工程是由基槽挖土、做混凝土垫层，砌砖基础和回填土等,4,个在工艺上有密切联系的分项工程组成的分部工程。施工时将该办公楼的基础在平面上划分为几个区域，组织,4,个专业工作队，依次连续地在各施工区域中各自完成同一施工过程的工作，即为分部工程流水。,3.,流水施工,-1.,基本概念,3,单位工程流水：又称综合流水施工，指为完成单位工程而组织起来的,全部分部流水的总和,；即：,所有工作队在一个施工对象的各施工区域中依次连续地完成各自同样的工作，直至单位工程完成。,4.,群体工程流水：,又称为大流水施工，是指,所有工作队在一个建筑群的各单项工程或单位工程中依次连续地完成各自同样的工作,，按照这种方式组织的流水称为群体工程流水。,知识链接：主导过程应连续,在流水施工组织时，如果无法令所有施工过程保持连续也应尽量使主导施工过程的工作队能连续施工。,主导施工过程是指：对总工期起控制作用的施工过程。,由于各施工过程的工程量不同、所需最小工作面不同、施工工艺上的不同要求等原因，如要求所有工作队都连续工作、所有施工段上都连续有工作队在工作，往往很困难。这种情况下应组织主导施工过程能连续施工。,3.,流水施工,-2.,流水的优点及施工要点,三、流水施工优点：,（,1,）便于施工中的组织与管理。由于流水施工的,均衡性,，因而,避免,了施工期间劳动力和其他,资源投入过分集中,，有利于资源组织。,（,2,）施工工期比较短。由于流水施工的,连续性,，因而各专业队伍尽可能连续施工，减少了间歇，,充分利用了工作面，可以缩短工期,。,（,3,）有利于提高劳动生产率。由于流水施工实现了,专业化,生产，促进了劳动,生产率,的不断提高。,3.,流水施工,-2.,流水的优点及施工要点,（,4,）有利于提高工程质量。,专业化,的施工提高了工人的专业技术水平和熟练程度，有利于,保证和提高工程质量,。,（,5,）能有效降低工程成本。由于工期缩短、劳动生产率提高、资源供应均衡，各专业施工队连续均衡作业，减少了临时设施数量，从而可以节约人工费、机械使用费、材料费和施工管理费等相关费用，有效地,降低了工程成本,。,3.,流水施工,-2.,流水的优点及施工要点,四、组织流水施工的要点和条件,组织流水施工的要点有以下几点：,1.,划分施工过程,2.,划分施工段,3.,组织独立的施工班组,4.,主要施工过程必须连续、均衡地施工,5.,不同的施工过程宜优先组织平行搭接施工。,3.,流水施工,-3.,流水参数 工艺参数,流水作业参数主要包括：工艺参数、空间参数、时间参数三种。,工艺参数,在组织流水施工时，,用来表达流水施工在施工工艺上开展的顺序及其特征的参数均称为工艺参数，它包括：,施工过程数和流水强度,。,1.,施工过程数,施工过程数是指：工程对象在组织流水施工中所划分的施工过程数目，以,“,”,表示。,如：钢筋混凝土工程可分为支模板、扎钢筋、混凝土浇筑和养护,4,个施工过程，其施工过程数为,4,；此时，若将混凝土浇筑和养护划分为一个过程，则施工过程数为,3,。,3.,流水施工,-3.,流水参数 工艺参数,具体施工中可根据具有独立施工班组的施工过程予以划分。,如：施工中模板班（模板安装,+,拆除）、钢筋班（下料,+,绑扎）、瓦工班（砌筑,+,抹灰）、混凝土班（拌制,+,浇筑）等；如果其中某几个施工过程如“钢筋,+,混凝土”由同一班组完成，可将其划分为同一施工过程；如某一施工过程如“砌筑,+,抹灰”分别由几个班组完成则可以将施工过程拆分。,3.,流水施工,-3.,流水参数 工艺参数,2.,流水强度,流水强度是指每一施工过程在单位时间内所完成的工程量,。,（,1,）机械施工过程的流水强度按下式计算：,式中：,某种施工机械台数；,该种施工机械台班生产率；,用于同一施工过程的主导施工机械种数。,3.,流水施工,-3.,流水参数 工艺参数,(2),手工操作过程的流水强度按下式计算：,（3-2,）,式中：,R,每一施工过程投入的工人人数,(R,应小于工作面上允许容纳的最多人数,),；,S,每一工人每班产量。,3.,流水施工,-4.,流水参数 空间参数,在组织流水施工时，,用来表达流水施工在空间布置上所处状态的参数，均称为空间参数，它包括：施工段数、工作面和施工层数三项,。,1.,施工段数,：将工程在平面上划分为若干个独立的施工区段，其数量为施工段数，用“,m,”表示。,3.,流水施工,-4.,流水参数 空间参数,划分施工段数应考虑以下因素：,（,1,）,施工段的划分应与建筑物的平面形状和结构特征相协调，不能破坏结构的力学性能，不能在不允许留施工缝的结构构件部位分段。应尽可能利用伸缩缝，沉降缝、单元分界处等自然分界线。,（,2,）,各施工段上各施工过程的劳动量大致相等或互为整倍数，其相差幅度不宜超过,10%15%,。,（,3,）,工人操作要有足够的工作面。,如工作面过小，工人操作不便，既影响工作效率又易出安全事故。,（,4,）,当分层组织全等节拍或成倍节拍流水作业时，,一般要求施工段数大于或等于施工过程数，即：,m,n,（其具体理论原因在参数计算中进行分析）。,3.,流水施工,-4.,流水参数 空间参数,2.,工作面,指：一个工人或工作队工作时需占一定的空间以满足工作施工的需要，这样的空间叫工作面。,3.,流水施工,-4.,流水参数 空间参数,3.,施工层数,对于多数民用建筑而言，施工层是不需要划分的，直接根据自然层（结构层）确定即可，如：六层的房屋其施工层数就是“,6,”。而对一些不具备自然层的结构，如“冷却塔”、“烟囱”等结构，施工层数需要根据施工方案确定。比如：某圆形钢筋混凝土烟囱高度,30m,，根据施工方案竖向模板采用,1.8m,高的预制定型钢模板，则施工层高度就可以定为,1.8m,，则该烟囱共有,30/1.8=16.6,17,层。,本文中所指的,施工层主要是指根据结构的自然层划分的施工层，施工层数用符号“,r,”表示,。,3.,流水施工,-5.,流水参数 时间参数,时间参数,在组织流水施工时，,用来表达流水施工在时间上排列所处状态的参数，均称为时间参数，包括：,流水节拍、流水步距、间歇时间、搭接时间、工期,。,1.,流水节拍,流水节拍是指：同一施工过程的施工班组在同一施工段中进行连续作业的持续时间，以,“,t,i,”,表示。,3.,流水施工,-5.,流水参数 时间参数,知识链接：节拍的两种确定思路,第一种,:,通过工程量和劳动人数确定节拍，然后根据节拍确定工期；主要适用于工人数量或机械数量不可调整或调整范围较小，而计划工期可以进行适当调整的情况。根据工程量、工作人数、定额、班组数等进行计算，确定节拍后计算工期也就随之确定或可调程度相对较小了。如计算工期和计划工期差值较大，则说明组织的进度不合理，这种方法就不在适用了。,知识链接：节拍的两种确定思路,第二种,:,根据工期确定节拍，然后根据节拍和工程量确定劳动人数。适用于计划工期已经确定，不可更改，而工人、机械的数量等均可以调整的情况。这种方法比较符合实际，在施工中应用较多。其思路是：首先根据整体工期，按照经验，对主要的分部工程的工期进行“选定”，然后，根据每个分部工程的选定工期，通过试算相应节拍及对应的工人人数,(,或机械台班数,),，然后检查劳动力、机械、工作面等是否能满足需要。这样所确定的节拍首先满足了每个分部工程的工期而每个分部工程的工期又满足于整个项目的计划工期，对整体进度的控制能够比较准确。,3.,流水施工,-5.,流水参数 时间参数,例：已知某项目开挖基坑工程总量为,10000m,，根据计划分,3,段施工，开挖方式为机械开挖，公司自有某型号挖掘机,2,台，,1,班制施工，该挖掘机的企业产量定额为：,400m,/,台班，求该施工过程的流水节拍及工期。,解：,t=,（,10000/3,）,/,（,1,400,2,）,=4.16,天，取节拍,=4,天，工期共,4,3=12,天。,3.,流水施工,-5.,流水参数 时间参数,例：已知某项目开挖基坑工程总量为,10000m,，根据计划分,3,段施工，开挖方式为机械开挖，公司已与建设方签订合同为,6,天完成，公司自有某型号挖掘机,2,台（必要时可以到市场进行挖掘机租赁台套数不限），公司原则上安排,1,班制施工（必要时可加班工作,50%,，或将班制调整,2,班制、,3,班制），挖掘机的企业产量定额为：,400m,/,台班，求该施工过程的流水节拍、所需挖掘机台套数及对应班制。,解：工期要求为,6,天，分,3,段施工，暂拟定该工序为流水施工，节拍,t=6/3=2,天。,可考虑如下几种方案：,1,）,t=2,（,10000/3,）,/,（,1,400,4,）；此时按照,1,班制施工，需租赁,2,台挖掘机。,2,）,t=2,（,10000/3,）,/,（,1.3,400,3,）；此时每天加班,30%,，需要租赁,1,台挖掘机。,3,）,t=2,（,10000/3,）,/,（,2,400,2,）；此时按照,2,班制施工，不需要租赁机械。,以上三种方案均可满足合同约定的,6,天工期，具体可根据市场租赁价格、加班费用等产生的成本综合考虑。,3.,流水施工,-5.,流水参数 时间参数,2.,流水步距,流水步距是指：相邻两个施工过程的施工班组先后进入同一施工段时的时间间隔，用符号“,K,i,i+1,”表示,(,i,表示前一个施工过程，,i+1,表示后一个施工过程,),。,（,1,）当组织全等节拍流水时，流水步距是常数且等于流水节拍。,（,2,）当组织成倍节拍（等步距异节拍）流水时，流水步距是常数，其值为各流水节拍的最大公约数。,（,3,）当组织异步距异节拍和无节奏流水时，流水步距是变数。其值可以按“累加数列错位相减取大值”的方法确定。,具体算例在后面几讲“流水方法”内讲解。,3.,流水施工,-5.,流水参数 时间参数,3.,间歇时间,在组织流水施工中，间歇时间，一般用,Z,i,i+1,表示。,包括：技术间歇时间和组织间歇时间两种。,（,1,）技术间歇时间,技术间歇时间是指在流水施工中，由于施工技术的要求，两相邻施工过程的间歇时间。,例如：在楼板混凝土浇筑结束后，必须进行一定时间的养护，待其达到一定强度后才能进行楼板上墙体砌筑的施工。,（,2,）组织间歇时间,组织间歇时间是指在流水施工中，由于施工组织的要求，两相邻施工过程的间歇时间。例如：国庆节放假。,层内间歇与层间间歇：根据所处位置是属于同一楼层还是在相邻两个楼层间，又可以分为层内间歇和层间间歇。,3.,流水施工,-5.,流水参数 时间参数,4.,搭接时间,搭接时间是指在工艺允许的情况下，后续施工过程在规定的流水步距以内提前进入某施工段进行施工的时间。,搭接时间一般用,C,i,i+1,表示。,5.,工期,工期是指完成一项工程任务所需的全部时间，一般用,T,表示。,3.,流水施工,-6.,流水方法 全等节拍,根据各施工过程的流水节拍不同，可分为无节奏流水施工和有节奏流水施工两大类。有节奏流水施工又可分为等节拍流水施工、异步距异节拍流水施工、等步距异节拍流水施工。,3.,流水施工,-6.,流水方法 全等节拍,全等节拍流水（也称等节奏流水）施工，是指同一施工过程在各施工段上的流水节拍都相等，并且不同施工过程之间的流水节拍也相等的一种流水施工方式。,3.,流水施工,-6.,流水方法 全等节拍,3.,流水施工,-6.,流水方法 全等节拍,3.,流水施工,-6.,流水方法 全等节拍,3.,流水施工,-6.,流水方法 全等节拍,3.,流水施工,-7.,流水方法 异步距异节拍,异节拍流水施工是指：同一施工过程各个施工段上的节拍相等，而不同施工过程的不完全相等的流水施工。异节拍流水施工又可以分为：异步距异节拍流水和等步距异节拍流水两类。,3.,流水施工,-7.,流水方法 异步距异节拍,3.,流水施工,-7.,流水方法 异步距异节拍,例题：某结构共,1,层，其施工包括：砌砖墙、支模板、绑钢筋、浇混凝土,4,个过程，平面上划分为,3,段，,4,个施工过程的节拍在不同段上均相同分别为,2,天、,4,天、,2,天、,3,天；绑钢筋和支模板之间可以搭接,1,天，绑扎完钢筋后需给监理留出,0.5,天的间歇进行钢筋工程验收后，方可浇筑混凝土。试组织流水施工、绘制横道图。,解：已知：,m=3,，,n=4,，,t,1,=2,，,t,2,=4,，,t,3,=2,，,t,4,=3,，,C,2-3,=1,，,Z,3-4,=0.5,；,按：异步距异节拍流水组织施工；,K,1-2,=2,，,K,2-3,=34-22=2,，,K,3-4,=2,，,T=,（,2+8+2,）,+33+0.5-1=20.5,天,3.,流水施工,-7.,流水方法 异步距异节拍,横道图：,知识链接,1,：关于异步距异节拍流水在分层施工中的探讨,异步距异节拍在分层施工时确有使用，但仅从横道图上看一般都会存在不同程度的窝工，所以理论上不是特别提倡采用该方法用于分层施工。而且分层施工时，其时间参数计算也没有明确公式，一般考虑“图上计算”即：先对某一层进行计算，然后绘制横道图，根据绘制结果确定多层结构施工各阶段的工期和总工期。,总体而言：异步距异节拍可以应用在多层结构施工中，但无法保证各过程的连续施工，如能优化为全等节拍或成倍节拍则更合理。,知识链接,1,：关于异步距异节拍流水在分层施工中的探讨,例：某结构共,2,层，其施工包括：砌砖墙、支模板、绑钢筋、浇混凝土,4,个过程，平面上划分为,3,段，,4,个施工过程的节拍在不同段上均相同分别为,2,天、,4,天、,2,天、,3,天；绑钢筋和支模板之间还可以搭接,1,天，绑扎完钢筋后需给监理留出,0.5,天的时间进行钢筋工程验收后，方可浇筑混凝土；第,1,层混凝土浇筑完后需要静置,0.5,天，方可进行第,2,层的砌砖墙试组织流水施工。试组织流水施工、并绘制横道图。,知识链接,1,：关于异步距异节拍流水在分层施工中的探讨,解：已知：,r=2,，,m=3,，,n=4,，,t,1,=2,，,t,2,=4,，,t,3,=2,，,t,4,=3,，,C,2-3,=1,，,Z,3-4,=0.5,，,Z,2,=0.5,；按：异步距异节拍流水组织施工；,知识链接,2:,巧妙利用“窝工”赶工期,正常施工组织时，一般不提倡“窝工”，所以,教材中各类算式的前提就是各施工过程可以连续施工,。然而，具体工作开展时有些窝工确实存在，甚至是有一定好处的。,举例说明如下：某单层项目有,A,、,B,、,C,、,D,共,4,个施工过程，节拍相同分别为,2,、,4,、,1,、,3,，平面上划分为,3,个施工段，不存在搭接与间歇。如按照之前教材所讲解的异步距异节拍流水组织施工，经计算工期为,22,天；如巧妙利用窝工则可以缩短至,18,天。具体见下面横道图,：,3.,流水施工,-8.,流水方法 等步距异节拍,等步距异节拍流水又被称为“成倍节拍流水”，是任一工作过程在不同施工段上的流水节拍相等，不同施工过程之间流水节拍不完全相等，但各个施工过程的流水节拍均为其中最小流水节拍的整倍数的流水施工方式。,3.,流水施工,-8.,流水方法 等步距异节拍,现举例分析：某项目组织现浇钢筋混凝土工程流水作业，将工程对象在平面上划分为,3,个施工段，根据施工工艺，按施工顺序有支模板、绑扎钢筋、浇筑混凝土三个施工过程，各工作队的流水节拍分别为,2d,，,ld,，,ld,。如各以一个工作队进行工作，则有图,3-7,中,A,、,B,、,C,所示的三种不理想或不合理的情况。,3.,流水施工,-8.,流水方法 等步距异节拍,3.,流水施工,-8.,流水方法 等步距异节拍,例题：某结构共,1,层，其施工包括：砌砖墙、支模板、绑钢筋、浇混凝土,4,个过程，,4,个施工过程的节拍在不同段上均相同分别为,8,天、,4,天、,2,天、,6,天；无间歇与搭接要求。试组织成倍节拍流水施工。,解：已知：,n=4,，,t,1,=8,，,t,2,=4,，,t,3,=2,，,t,4,=6,；,按：等步距异节拍流水组织施工；,取：,K,b,=2,则各施工队组数量分别为：,b,1,=8/2=4,，,b,2,=4/2=2,，,b,3,=2/2=1,，,b,4,=3,；,m,max(4,2,1,3)=4,，取,m=4,段；,T=(4+10-1)2=26,天；,3.,流水施工,-8.,流水方法 等步距异节拍,3.,流水施工,-8.,流水方法 等步距异节拍,3.,流水施工,-9.,流水方法 无节奏,无节奏流水施工是组织流水施工的各个施工过程在各施工段的流水节拍均不相同的一种流水施工方式。,在实际工程中，无节奏施工不宜使用在具有明显重复工作的多层结构施工过程。但施工中不分层的部分如基础、屋面可考虑按照该形式组织流水。,无节奏施工中各施工过程在不同施工段上的节拍均不一致，没有规律性可言。而多层（或高层）结构施工中其标准层的工作内容、工作量基本是相同的，存在大量的周期性重复，其规律性是非常明显的。所以无节奏施工不宜安排在多层（或高层）施工过程中。,3.,流水施工,-9.,流水方法 无节奏,（,1,）无节奏流水施工的特征：,同一施工过程流水节拍不完全相等，不同施工过程流水节拍也不完全相等。,各个施工过程之间的流水步距不完全相等且差异较大。,（,2,）无节奏流水步距的确定：,无节奏流水步距的计算是采用“累计相加，错位相减，取最大值法（又称：潘特考夫斯基法）”，,即：,第一步：将每个施工过程的流水节拍逐段累加；,第二步：错位相减，即从前一个施工班组由加入流水起到完成该段工作止的持续时间减去后一个施工班组由加入流水起到完成前一个施工段工作止的持续时间和,(,即相邻斜减,),，得到一组差数；,第三步：取上一步斜减差值中的最大值作为流水步距。,3.,流水施工,-9.,流水方法 无节奏,知识链接：横道图的软件绘制,横道图绘制时候可以采用软件绘制，较简单的就是利用,EXCEL,进行,“,半手绘,”,。在,EXCEL,中，将表格样式进行设定一下：列宽可以为,2-3,磅，表格顶部为时间，左侧为各项工作，表格边线全部用实线，然后用,EXCEL,自带的图形工具在表格内按照时间划横线即可。此外，也有一些专用软件可以绘制横道图：,office-project,、广联达,-,斑马梦龙、品茗、,PKPM-cmis,等等，均可以提供横道图、网络图的绘制。,谢谢！,上士闻道，勤而行之！,4.,网络计划技术,-1.,概述,20,世纪,60,年代中期，在著名数学家华罗庚教授（,1910-1985,）的倡导下，引进了网络计划技术并,应用于国民经济各部门,。根据“统筹兼顾、全面安排”的指导思想，当时将这种方法命名为“统筹法”。目前，在我国建筑行业缩短建设周期、提高工效、降低造价以及提高生产管理水平等方面，并且均取得了显著的效果。,知识链接：,1991,年我国为了规范其使用，建立了相关技术标准：工程网络计划技术规程,JGJ/T1001-91,，后于,1999,年、,2015,年对其进行更新，并修改为工程网络计划技术规程,JGJ/T121-2015,，并沿用至今。,注：,本章主要应用标准为工程网络计划技术规程,JGJ/T121-2015,，在术语、符号、绘图、计算、要求等多处内容引自该规范，为避免赘述,本章中对该标准简称规程。,4.,网络计划技术,-1.,概述,网络计划技术（根据规程,2.1.2,条）是指：工程网络的编制、计算、应用等全过程的理论、方法和实践活动的总称。,工作流程：,1.,绘制网络图；,2.,计算实际参数,；,3.,找关键线路,；,4.,优化调整,；,5.,执行、监督,。,4.,网络计划技术,-1.,概述,二、网络计划的分类,网络图是由箭线和节点组成的，用来表示工作流程的有向、有序的网状图形。,网络图按照节点、箭线所代表的含义不同，可以,分为单代号网络图和双代号网络图两大类,。,知识链接：,网络图中根据最终实现目标的数量，可以分为“单目标网络图”和“多目标网络图”；但对于建筑工程行业而言，不存在多目标网络图，因此本书所有网络均默认为“单目标网络图”。,4.,网络计划技术,-2.,基本概念,-,双代号,双代号网络图（根据规程,2.1.10,条）是：以箭线及其两端的节点编号共同表示工作的网络图,；是目前应用最为普遍的一种网络图。,其基本要素是：工作、节点、线路。,4.,网络计划技术,-2.,基本概念,（,1,）工作,1,）既消耗时间又消耗资源的工作（如绑扎钢筋、浇筑混凝土）；,2,）只消耗时间而不消耗资源的工作（如混凝土的养护、油漆的干燥）；,3,）既不消耗时间也不消耗资源的工作。,在工程实际中，前两项工作是实际存在的，通常称为,实工作,（简称为“工作”），用一端带箭头的实线表示，实工作的名称标注在实箭线的上面，工作持续时间（,duration,）标注在实箭线的下面，如图（,a,）所示；后一种是,虚设的，只表示相邻工作之间的逻辑关系，起到区分、联系、断开的作用，通常称为“虚工作”,，用一端带箭头的虚线表示，没有工作名称、工作内容也没有工作持续时间，如图（,b,）所示。,4.,网络计划技术,-2.,基本概念,在双代号网络图中，一项工作,(,又称工序、作业、活动,),所表示的范围可大可小，可用来表示一项分部工程，一项工程的主体结构、装修工程、甚至某一项工程的全部施工过程，图（,a,）和（,b,）。,就某工作而言，紧靠其前面的工作称为紧前工作,(predecessor activity),；紧靠其后面的工作称为紧后工作,(successor activity),；与该工作同时进行的工作称为平行工作，该工作本身则称为“本工作”。如图,(c),所示。,4.,网络计划技术,-2.,基本概念,（,2,）节点（,node,）,在网络图中，箭线端部的圆圈或其他形状的封闭图形称为节点，,节点只是一个“瞬间”，它既不消耗时间也不消耗资源。,箭线尾部的节点称箭尾节点又称开始节点，箭线头部的节点称箭头节点又称结束节点。,第一个节点叫起点节点,(start node),，最后一个叫终点节点,(end node),，位于起点和终点之间的称为中间节点。网络图中起点节点和终点节点是唯一的。,所有节点均应统一编号，编号必须标注在节点内，严禁重复，且箭尾节点的编号应小于箭头节点的编号。,可以用一条箭线前后的两个节点的编号表示的该工作，如“工作,3-5”,表示：此工作的箭尾节点编号是,3,，箭头节点编号是,5,。,4.,网络计划技术,-2.,基本概念,（,3,）线路（,path,）,线路（根据规程,2.1.19,条）：网络图中从起点节点开始，沿箭线方向连续通过一系列箭线（或虚箭线）与节点，最后达到终点节点所经过的通路。,双代号网络计划中，总持续时间最长的线路称为关键线路（,critical path,）。,关键线路上的工作称为,关键工作,（,critical activity,）。关键线路常用,粗箭线、双线或彩色线,表示，以突出其重要性。,关键工作的节点称为关键节点，但由关键节点组成的工作并不一定是关键工作。,其他线路称为非关键线路。,关键线路不是一成不变的。在一定条件下，关键线路和非关键线路可以相互转化。另外，在一个网络计划中，关键线路可能不止一条。,4.,网络计划技术,-3.,网络图绘制 双代号,1.,双代号网络计划的绘制规则,（,1,）,正确表达既定的逻辑关系,；,（,2,）,严禁出现循环回路,。,（,3,）,严禁出现带双向箭头或无箭头的箭线,。,（,4,）严禁出现没有箭头节点或没有箭尾节点的箭线,。,4.,网络计划技术,-3.,网络图绘制 双代号,（,5,）对,起点节点和终点节点可使用,母线法,绘制。,但在,中间节点的箭线上禁止引入或引出箭线。,（,6,）箭线不宜交叉，当交叉无法避免时，可用过桥法或指向法,。,4.,网络计划技术,-3.,网络图绘制 双代号,（,7,）只,允许有一个起点节点；在不分期完成任务的网络图中，应只有一个终点节点。,（,8,）不允许出现同样编号的节点或箭线,4.,网络计划技术,-3.,网络图绘制 双代号,双代号网络计划图的绘制步骤,（,1,）确定逻辑关系；,（,2,）自左至右逐步构成组合逻辑关系图。,（,3,）整理，去掉多余的虚工作，编号。,4.,网络计划技术,-3.,网络图绘制 双代号,具体绘图技巧为：,无紧前工作的工作同一个起点，无紧后工作的工作同一个终点；,只一个紧前工作的工作直接画；,存在多项紧前工作的工作须先用虚工作将多项紧前工作合并后再画；,其中当某项工作有多项紧前工作，且均为其他工作的紧前工作，但又不都同时是其他某一工作的紧前工作时，要在该工作的紧前工作中间单独画，并用虚工作表达逻辑关系。,4.,网络计划技术,-3.,网络图绘制 双代号,例题：,已知某网络图中各工作之间的逻辑关系如表所示，试画出其双代号网络图。,工作,A,B,C,D,E,F,G,H,紧前工作,-,-,-,-,AB,D,BCD,CD,4.,网络计划技术,-3.,网络图绘制 双代号,例题：,已知某网络图中各工作之间的逻辑关系如表所示，试画出其双代号网络图。,工作名称,A,B,C,D,E,F,G,H,紧前工作,A,B,B,B,D,，,E,C,E,F,G,4.,网络计划技术,-4.,网络图绘制 虚箭线在双代号的应用,虚箭线就是虚工作的箭线，它的作用主要是帮助正确表达各工作间的关系，避免逻辑错误。常用方法为“断路法”。,断路法是指：为正确表达工作之间的逻辑关系，采用虚箭线对网络图进行断路处理的方法，包括横向断路法和竖向断路法两种,。,4.,网络计划技术,-4.,网络图绘制 虚箭线在双代号的应用,例如：某现浇钢筋混凝土工程，有三项施工过程（支模板、扎钢筋、浇筑混凝土），根据实际情况需对其划分三段施工，需绘制其双代号网络图。,4.,网络计划技术,-5.,时间参数的计算 双代号,知识链接：,工程网络计划技术规程,在,2015,版本中对于工作过程的,6,项参数标示位置进行了调整。在,99,版本中,EF,和,LS,中的位置是与图,4-18,中的位置互换的。因此，为避免实际工作中产生歧义，建议在参数计算时，将图例绘于网络图旁。,4.,网络计划技术,-5.,时间参数的计算 双代号,工作的最早开始时间是：各紧前工作全部完成后，本工作有可能开始的最早时刻。,工作的最早完成时间是：各紧前工作完成后，本工作有可能完成的最早时刻。,工作的最迟完成时间是：在不影响整个任务按期完成的前提下，工作必须完成的最迟时刻。,工作的最迟开始时间是：在不影响整个任务按期完成的前提下，工作必须开始的最迟时刻。,工作总时差是：在不影响总工期的前提下，工作所具有的机动时间。,工作自由时差是：在不影响紧后工作最早开始的前提下，本工作可以利用的机动时间。,4.,网络计划技术,-5.,时间参数的计算 双代号,节点的最早时间（,ET,i,）是：在双代号网络计划中，该节点前面工作全部完成，后面工作最早可能开始的时间。,节点的最迟时间（,LT,i,）是：在不影响终点节点的最迟时间前提下，结束于该节点的各工序最迟必须完成的时间。,4.,网络计划技术,-5.,时间参数的计算 双代号,4.,网络计划技术,-5.,时间参数的计算 双代号,4.,网络计划技术,-5.,时间参数的计算 双代号,某现浇钢筋混凝土楼板工程，有支模板,(,),、扎钢筋,(,),、浇筑混凝土,(,),三个过程，在平面上分为三个施工区域，各施工过程在每个施工区域的作业时间分别为,2d,，,3d,，,1d,。,4.,网络计划技术,-5.,时间参数的计算 双代号,4.,网络计划技术,-6.,网络图基本概念及绘制 单代号,根据规程第,2.1.1,条，,单代号网络图是：以节点和该节点的编号表示工作，以箭线表示工作间的逻辑关系的网络图。,单代号网络计划的构成与双代号网络计划相比，具有以下特点：,它使用的是单代号网络图，该网络图以节点及其编号表示工作，以箭线表示紧邻工作之间的逻辑关系；,由于单代号网络图中没有虚箭线，故编制单代号网络计划产生逻辑错误的概率较小。,由于工作的持续时间标注在节点内，没有长度，故不够形象，也不能绘制时标网络计划，更不能据图优化；表示工作之间逻辑关系的箭线可能产生较多的纵横交叉现象。,因而在实际项目中,相对双代号而言应用较少。,4.,网络计划技术,-6.,网络图基本概念及绘制 单代号,根据规程第,5.1.4,条，单代号网络计划中，一项工作应包括,节点编号、工作名称、持续时间,。,在单代号网络图中，工作应以圆圈或矩形表示。单代号网络图的节点应编号，其号码可间断，但不得重复。,4.,网络计划技术,-6.,网络图基本概念及绘制 单代号,虚节点（根据规程第,2.1.8,条）是指：在单代号网络图中，当有多个无内向箭线的节点或有多个无外向箭线的节点时，为便于计算，虚设的起点节点或终点节点的统称。该节点的持续时间为零，不占用资源。,箭线应画成水平直线、折线或斜线。箭线水平投影的方向应自左向右。箭线的箭尾节点编号应小于箭头节点编号。一项工作应有唯一的一个编号。,单代号网络图中不设虚箭线。,知识链接,：双代号网络图中为表达逻辑关系，可以设置虚工作，用虚箭线表示；单代号网络图中由于所有的箭线都只是负责表达逻辑关系，因此不
