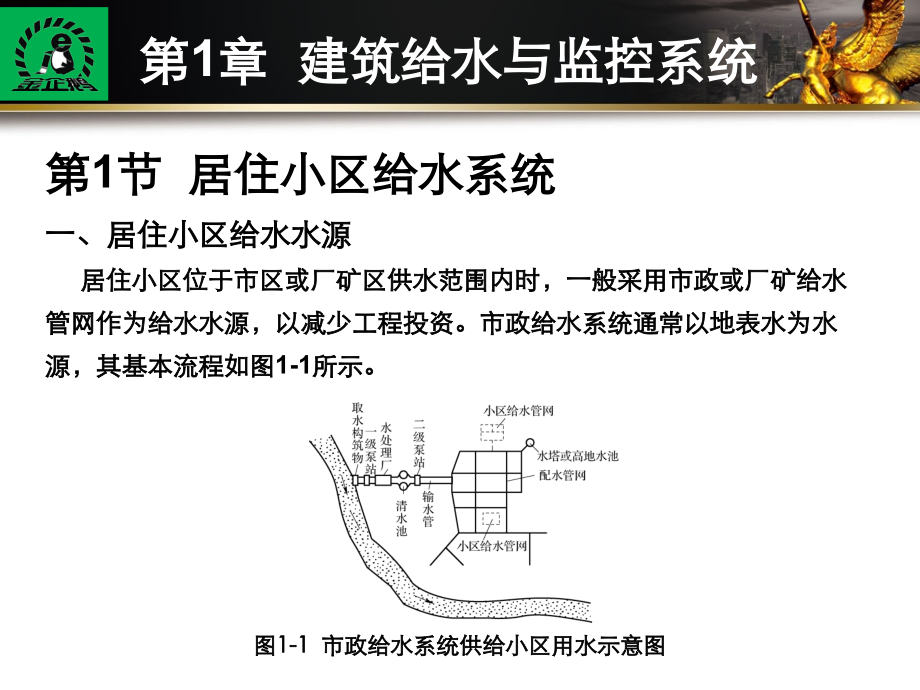

单击此处编辑母版文本样式,第二级,第三级,第四级,本作品采用,知识共享署名-非商业性使用 2.5 中国大陆许可协议,进行许可。,专业交流,模板超市,设计服务,本作品的提供是以适用知识共享组织的公共许可（简称“CCPL”或“许可”）条款为前提的。本作品受著作权法以及其他相关法律的保护。对本作品的使用不得超越本许可授权的范围。,如您行使本许可授予的使用本作品的权利，就表明您接受并同意遵守本许可的条款。在您接受这些条款和规定的前提下，许可人授予您本许可所包括的权利。,查看全部,NordriDesign中国专业PowerPoint媒体设计与开发,建 筑 设 备 安 装 工 程,使用规范说明,第1节 居住小区给水系统,一、居住小区给水水源,居住小区位于市区或厂矿区供水范围内时，一般采用市政或厂矿给水,管网作为给水水源，以减少工程投资。市政给水系统通常以地表水为水,源，其基本流程如图1-1所示。,第1章 建筑给水与监控系统,图1-1,市政给水系统供给小区用水示意图,使用规范说明,二、居住小区对水量、水质和水压的要求,（一）居住小区的用水量,居住小区用水量是按小区最大用水量时的流量来进行设计。也是物,业小区开发商或物管公司向市政供水部门提出用水申请和确定小区总水,表的依据。,居住小区用水量包括居民区生活用水量、消防用水量、浇洒道路用,水量、绿地用水量、管网漏水水量和未预见水量。,（二）居住小区供水的水质要求,（三）居住小区供水的水压要求,第1章 建筑给水与监控系统,使用规范说明,三、管道布置,居住小区给水管道由小区干管、小区支管和入户管组成，在布置小区,给水管网时，应按干管、支管、入户管的顺序进行。,（一）小区干管,小区干管布置在小区道路和城市道路下，与城市管网连接。小区干管,应沿用水量大的地段布置，大用户供水时尽量布置为最短距离。,（二）小区支管和入户管,小区支管是布置在居住区的道路下，与小区干管连接，一般为枝状，,常用铸铁管或玻璃钢管，管径为,DN,50,DN,80。,（三）阀门、消火栓及洒水栓,第1章 建筑给水与监控系统,使用规范说明,第2节 建筑给水系统,一、建筑给水系统的分类,建筑内部给水系统按照供水用途一般可分为以下三类：,生活给水系统。生活给水系统是供民用建筑和工业建筑的饮用、,烹饪、淋浴、洗涤、冲水和清扫等生活方面用水所设的给水系统。,生产给水系统。生产给水系统是供工业企业生产各类产品用水所,设的给水系统，如设备冷却用水，锅炉用水和原料洗涤用水等。,消防给水系统。消防给水系统是供各类建筑物扑救火灾用水而设,置的给水系统。,第1章 建筑给水与监控系统,使用规范说明,二、建筑给水系统的组成,建筑内部给水系统一般由以下部分构成，如图1-2所示。,1阀门井；2引入管；3闸阀；4水表；5水泵；6逆止阀；7干管；8支管；9浴盆；10立管；11水龙头；12淋浴器；13洗脸盆；14大便器；15洗涤盆；16水箱；17进水管；18出水管；19消火栓,图1-2 建筑内部给水系统,第1章 建筑给水与监控系统,使用规范说明,（一）引入管,引入管是指连接室外给水管网与建筑内部给水管网之间的连接管，又,称进水管。,（二）水表节点,水表节点是指引入管上装设的水表及其前后设置的阀门、泄水阀等装,置的总称。,（三）给水管道,给水管道包括干管、立管和支管。水由引入管经干管、立管引至支管,，到达各配水点和用水设备。,（四）给水附件,（五）升压和贮水设备,（六）室内消防设备,第1章 建筑给水与监控系统,使用规范说明,三、建筑给水系统的给水方式,建筑给水系统的给水方式是指建筑内部给水系统的给水方案。常用,的给水方式有以下几种：,（一）直接给水方式,直接给水方式是建筑内部只设给水管道系统，不设加压及贮水设备,，如图1-3所示。,1进户管；2水表；3泄水管；4阀门；5配水龙头；6立管,图1-3 直接给水方式,第1章 建筑给水与监控系统,使用规范说明,（二）设水箱的给水方式,由水箱向室内管网补充供水，如图1-4（a）所示。当室外管网水压偏,高或不稳时，为保证室内管网水压的稳定性，可采用如图1-4（b）所示,的给水方式。,1水表；2止回阀；3泄水管；4阀门；5立管；6配水龙头；7水箱,图1-4 设水箱的给水方式,第1章 建筑给水与监控系统,使用规范说明,（三）设水泵的给水方式,建筑物内部设有给水管道系统及加压泵，当室外管网水压不足时，利,用水泵进行加压后向室内给水系统供水，如图1-5所示。,图1-5 设水泵的给水方式,第1章 建筑给水与监控系统,使用规范说明,当水泵直接从室外管网吸水而造成室外管网压力大幅度波动，影响其,他用户供水时，必须设置贮水池，设置贮水池可增加供水的安全性，如,图1-6所示。,在不影响其他建筑物用水和征得供水部门同意的前提下，也可用水泵,直接从外网抽水增压来供水，如图1-7所示。,图1-6 水泵从贮水池吸水,第1章 建筑给水与监控系统,1水表；2泄水管；3贮水池；4水泵；5止回阀；6阀门,图1-7 水泵的给水方式,使用规范说明,（四）设贮水池、水泵和水箱的联合给水方式,当室外给水管网中水压低于或周期性低于建筑内部给水管网所需水压,，而且建筑内部用水量不均匀时常采用设贮水池、水泵和水箱的联合给,水方式，如图1-8所示。,1贮水池；2水泵；3水箱,图1-8 设有贮水池、水泵和水箱的给水方式,第1章 建筑给水与监控系统,使用规范说明,（五）设气压给水设备的给水方式,当室外给水管网的水压不能满足建筑内部给水管网的要求，而建筑内,又不能设置屋顶水箱或设置水箱有困难的情况下，可设置气压给水设备,，如图1-9所示。,1水泵；2止回阀；3气压罐；4压力信号器；5液位信号器；6控制器；7补气装置；8水；9安全阀；10给水管,图1-9 设有气压给水设备的给水系统,第1章 建筑给水与监控系统,使用规范说明,（六）分区给水方式,为了有效利用室外管网水压，可根据建筑物的层数，将建筑物的供水,系统分为上、下两区，下区由室外管网直接供水，上区可采用水泵和水,箱联合给水。分区给水方式如图1-10所示。,图1-10 分区给水方式,第1章 建筑给水与监控系统,使用规范说明,确定分区范围时应注意有效利用室外给水管网水压。实现分区的方式,有以下几种。,1设贮水池、水泵和水箱各区并联给水方式,各区均采用贮水池、水泵和水箱的给水方式，各个分区的水泵都集中,在地下室、建筑底层或室外水泵房内，分别向各区供水，如图1-11所示,图1-11 设贮水池和水泵、水箱各区并联给水,第1章 建筑给水与监控系统,使用规范说明,2水泵和水箱分区串联给水方式,各分区均设有水泵和水箱，分别安装在相应的技术设备层内。上区水,泵从下区水箱中抽水供本区使用，下一区的水箱兼作上一区的贮水器，,如图1-12所示。,图1-12 水泵、水箱分区串联给水,第1章 建筑给水与监控系统,使用规范说明,3水箱减压给水方式,建筑物的用水由设置在底层的水泵加压后抽升至顶层的高位水箱，,再由高位水箱依次向下区供水，并且通过各区减压水箱或减压阀减压，,如图1-13所示。,图1-13 水箱减压给水,第1章 建筑给水与监控系统,使用规范说明,四、给水管道的布置及敷设,（一）给水管道布置,布置给水管道时，应协调和处理好各种因素的关系，同时应符合以下,基本要求：,1保证供水安全可靠，给水管网经济合理,对不允许间断供水的建筑物，应从室外环状管网不同管段设2条或2条,以上引入管，在室内将管道连接成环状或贯通状双向给水，如图1-14所,示。,图1-14 引入管从建筑物不同侧引入,第1章 建筑给水与监控系统,使用规范说明,2保护给水管道不受损坏,软性接头法即用橡胶软管或金属波纹管连接缝两端的管道，如图1-15,所示。螺纹弯头法即在建筑沉降过程中，两边的沉降差由螺纹弯头的旋,转来补偿，适用于小管径的管道，如图1-16所示。,1管道；2沉降缝；3软管,图1-15 橡胶软管法,第1章 建筑给水与监控系统,1管道；2沉降缝；3螺纹弯头,图1-16 螺纹弯头法,使用规范说明,3不影响生产与建筑物的使用,给水管道不能布置在防碍交通运输处、生产操作处或遇水易引起燃烧,、爆炸、损坏的设备、产品的上方。给水管道不能从配电间通过，不应,穿过吊柜、壁柜和橱窗等，以免影响设施的功能和设备的维修。,4便于安装和维修,布置给水管道的四周还应留有一定的空间，以满足安装和维修的需要,，保证给水管道与其他管道和建筑结构的最小净距离。,第1章 建筑给水与监控系统,使用规范说明,（二）给水管网布置形式,建筑内给水管网的布置形式，可以按照不同的标准分类如下。,按供水可靠程度要求可分为枝状和环状。,水平干管的敷设位置可分为上行下给式、下行上给式和中分式。,（三）管道敷设,根据建筑物的性质和对卫生标准、美观方面的要求不同，建筑内部给,水管道敷设分为明装和暗装两种方式。,1明装,明装是指管道在建筑物内沿墙、梁、柱和地板等暴露敷设。,2暗装,暗装是将管道敷设在地下室的天花板下、吊顶、管沟、管道井、管槽,以及管廊内。,第1章 建筑给水与监控系统,使用规范说明,第3节 给水系统常用设备及附件,一、水泵,水泵是给水系统中的主要升压设备。水泵工作的目的就是把水从一个,地方输送到另一个地方，或者是增加压力把原动的机械能转换成液体能,量，离心式水泵示意图如图1-17所示。,1泵壳；2灌水漏斗；3叶轮；4吸入管；5水泵出口,图1-17 离心式水泵示意图,第1章 建筑给水与监控系统,使用规范说明,（一）水泵的形式,按进水方式不同，水泵的形式有水泵直接从室外给水管网抽水和水泵,从贮水池抽水两种；水泵的运行方式也有恒速运行和变速运行两种。,水泵变速运行是最有效、最合理的节能措施，同时又可以不设大容量,调节水箱，从而节省了用房面积和设备费用，因此近年来对变速水泵的,研究一直没有停止。,（二）水泵的基本性能,水泵的基本性能通常由六个性能参数表示：流量（,Q,），扬程,（,H,），轴功率（,N,），效率（,），转速（,n,），允许吸,上真空高度（,H,s,）,第1章 建筑给水与监控系统,使用规范说明,二、水箱,在建筑给水系统中，水箱起到增压、减压或者贮存一定水量的作用。,为使水箱正常工作，水箱上通常安装以下配管及附件，如图1-18所示。,图1-18 水箱构造示意图,第1章 建筑给水与监控系统,使用规范说明,（一）进水管,当水箱利用外网进水时，为防止溢流，进水管上应装设液压式水位控,制阀或不少于两个浮球阀，并在该阀前设闸阀，以便于检修等。,（二）出水管,出水管可由水箱的侧壁或底部接出，其管口下缘应高出水箱底面50,mm以上，以防箱底沉淀物流入配水管网。,（三）溢流管,溢流管从水箱侧壁接出，管口应高于设计最高水位50 mm以上，管径,比进水管大12号，但在箱底1 m以下可改用与进水管相同的管径。,（四）泄水管,（五）水位信号管,第1章 建筑给水与监控系统,使用规范说明,三、贮水池,贮水池与水箱等都是常见的水量调蓄设施，本质上都起一样的作用。,贮水池上一般设有进水管、出水管、溢流管、水位信号管和泄水管等。,四、气压给水及变频给水设备,气压给水设备是一种局部升压和调节水量的装置。它是利用密闭压,力罐内的压缩空气，将罐中的水送到管网中各配水点的升压装置，可以,调节和储存水量，并保持所需压力。其作用相当于高位水箱或水塔。由,于气压给水设备中，罐的送水压力是来自压缩空气而不是罐体的安装高,度，因此只要改变罐内空气压力，罐体的安装高度可以不受限制，适用,于有升压要求，但又不宜设置高位水箱或水塔的场所。,第1章 建筑给水与监控系统,使用规范说明,（一）气压给水设备,1气压给水设备的组成,2气压给水设备的分类,气压给水设备按压力稳定性可分为变压式和定压式两类。,变压式气压给水设备。其主要用于对水压没有严格要求的建筑，,如图1-19所示。,图1-19 变压式给水设备,第1章 建筑给水与监控系统,使用规范说明,定压式给水设备。在向建筑给水系统送水过程中，水压基本稳定,。可以在变压式给水设备的供水管上安装调节阀，使配水管内的水压保,持恒定。其主要用于用户对水压稳定性要求较高的建筑，如图1-20所示,3气压给水设备的特点,图1-20 定压式给水设备,第1章 建筑给水与监控系统,使用规范说明,（二）变频给水设备,各供水小区选用水泵自行直接供水，为适应用水量变化和水泵扬程的,变化通常采用自动控制变频调速泵。变频调速供水设备工作原理是通过,改变电机的转速，来改变水泵出水流量和压力。调节电源频率的设备称,为变频器，利用变频器及时调整水泵运行速度来满足用水量的变化，能,节能作用。,从保障用水安全和降低管理成本角度看，物管企业实行水池（箱）转,供水（即二次供水）的方式已经落伍，在市政供水条件得到改善后，二,次供水的方式将被淘汰。,第1章 建筑给水与监控系统,使用规范说明,五、给水常用管材、管件及其连接方式,（一）给水系统常用管材,给水系统是由管道和各种管件、附件连接而成的。管材的选用应根据,所输送介质要求的水压、水量和水质等因素确定。建筑内部给水系统常,用管材有钢管、铜管、铸铁管和塑料管等。,1钢管,钢管有焊接钢管和无缝钢管两种。,2铜管,常用铜管有纯铜管和黄铜管（铜合金管）。纯铜管主要用T1、T2、,T3制造。,3给水铸铁管,4塑料管,第1章 建筑给水与监控系统,使用规范说明,（二）给水附件,给水附件是指在给水管道及设备上用以启闭以及调节分配水量及水压,的装置。给水附件分为配水附件和控制附件两类。,1配水附件,配水附件是指安装在卫生器具及用水点的各式水龙头，用以调节和分,配水量，一般指各种冷热水龙头。水龙头的核心部分是芯轴，它是控制,出流量和水温的部件。水龙头的核心部分是芯轴，它是控制出流量和水,温的部件。常用的水龙头有以下几种：,第1章 建筑给水与监控系统,使用规范说明,图1-21 各类配水龙头,第1章 建筑给水与监控系统,使用规范说明,2控制附件,控制附件是安装在管道上，用来调节水量、水压、关闭水流、改变水,流方向的各种阀门。常用的阀门有以下几种，如图1-22所示。,图1-22 常见的几种控制附件,第1章 建筑给水与监控系统,使用规范说明,3水表,水表是一种计量用户用水量的仪表。建筑给水系统中常用的水表是流,速式水表，流速式水表按叶轮构造不同分为旋翼式和螺翼式两类。,水表安装图如图1-23所示。,图1-23 水表安装图,第1章 建筑给水与监控系统,使用规范说明,（三）给水管材的连接方式,1螺纹连接,钢管用螺纹连接时，需使用根母、三通、四通、弯头和活接头等管件,，如图1-24所示。,1管箍；2异径管箍；3活接头；4补心；590弯头；645弯头；7异径弯头；8内管箍；9管塞；10等径三通；11异径三通；12根母；13等径四通；14异径四通；15阀门,图1-24 钢管螺纹连接方法,第1章 建筑给水与监控系统,使用规范说明,2焊接连接,焊接连接是管道安装工程中应用最为广泛的连接方式。,3法兰连接,法兰连接的特点是拆卸方便、严密性好、强度高、造价高和耗材多。,常用法兰连接如图1-25所示。,图1-25 常用法兰连接,第1章 建筑给水与监控系统,使用规范说明,4承插连接,承插连接是将管子或管件的插口插入承口，并在其插接的环形间隙内,填以接口材料的连接。承插连接常用于铸铁管、混凝土管和塑料管等管,材的连接，如图1-26所示。,5卡套式连接,卡套式连接由锁紧螺母和带螺纹管件的专用接头而进行管道连接的一,种连接方式。,1橡胶圈；2铸铁接口；3油绳环圈；4水泥；5铸铁插管；6精铅,图1-26 承插连接,第1章 建筑给水与监控系统,使用规范说明,第4节 建筑给水系统施工,一、建筑给水系统施工顺序,建筑给水系统施工顺序如图1-27所示。,图1-27 建筑给水系统施工顺序,第1章 建筑给水与监控系统,使用规范说明,二、建筑给水系统安装施工技术,室内给水制系统安装必须符合建筑给水排水及采暖工程施工质量,验收规范（GB/T 502422002），建筑工程施工质量验收统一标,准（GB/T 503002001）及相关技术规程。,（一）一般规定,（二）管道支吊架制作及安装,给水管道的支吊架形式多种多样，一般根据设计要求和现场实际情,况就地制作加工。常见支吊架有双杆吊架、单管托架、双管托吊架、双,管立式支架和水平管支座等。,支吊架安装方式可分为沿墙安装、膨胀螺栓固定安装和钢筋混凝土,构件预埋钢板焊接安装，如图1-28所示。,第1章 建筑给水与监控系统,使用规范说明,图1-28 支吊架安装方式,第1章 建筑给水与监控系统,使用规范说明,（三）给水管道布置与敷设时应注意的问题,目前工程上使用的的给水管以PVC-U给水管为主，在管道布置与敷设,时应注意以下几方面的问题：,管道垂直穿越墙、板、梁、柱时应加套管，穿越地下室外墙应加防水,套管；穿楼板和屋面时应采取防水措施如图1-29、图1-30所示。,图1-29 PVC-U管道楼面做法,第1章 建筑给水与监控系统,使用规范说明,图1-30 PVC-U管道穿地做法,第1章 建筑给水与监控系统,使用规范说明,引入管穿越承重墙或基础时，应注意管道的保护，如图1-31、图1-32,、图1-33所示。,图1-31 PVC-U管道穿墙体做法,第1章 建筑给水与监控系统,图1-32 PVC-U管道穿屋面做法,使用规范说明,图1-33 引入管穿越建筑物基础做法,第1章 建筑给水与监控系统,使用规范说明,第5节 给水监控系统,建筑给水监控系统是监控管网中各水泵，根据用户用水量的变化及时,地改变其运行方式，使水泵房中的水泵处于最佳的运行状态，从而实现,管网的合理调度，减轻劳动强度，保证人们用水质量和节约能源消耗的,一项既重要又必要的技术措施。,一、监控系统组成,给水监控系统原理图如图1-34所示。,图1-34 给水监控系统,第1章 建筑给水与监控系统,使用规范说明,二、监控功能,（一）生活泵启/停控制,生活泵启/停由水箱和蓄水池水位自动控制。生活水箱可设有4个水位,，即溢流水位、最低报警水位、生活泵停泵水位和生活泵启泵水位。,（二）检测及报警,当高位水箱（或蓄水池）液面高于溢流水位时，自动报警；当液面低,于最低报警水位时，也会自动报警。,（三）设备运行时间累计、用电量累计,设备运行时间累计、用电量累计为定时维修提供依据，并根据每台泵,的运行时间，自动确定为运行泵或是备用泵。,第1章 建筑给水与监控系统,谢 谢,建 筑 设 备 安 装 工 程,使用规范说明,第1节 建筑排水系统,一、建筑排水系统的分类,按建筑排水系统所排污水、废水的性质不同，排水系统可分为以下三,类。,生活污（废）水排水系统。,工业污（废）水排水系统。,雨、雪水排放系统。,二、建筑排水体,制,建筑排水体制分类如下：分流制排水。合流制排水。,第2章 建筑排水与监控系统,使用规范说明,三、建筑排水系统的组成,建筑排水系统一般由以下几部分组成，如图2-1所示。,1坐式大便器；2污水盆；3洗脸盆；4洗涤盆；5蹲式大便器；6器具排水管；7地漏；8排水横管；9排水立管；10检查口；11排出点；12检查井；13通气口；14通气帽,图2-1 建筑排水系统,第2章 建筑排水与监控系统,使用规范说明,（一）污废水收集器,污废水收集器是指各种卫生器具、生产设备上的排水设备和雨水斗等,（二）排水管道,排水管道是由排水支管、排水横管、排水立管、埋地横干管和排出,管等组成。,（三）通气管,（四）清通设备,清通设备是指安装在检查口、清扫口、检查井以及自带清通门的弯头,、三通、存水弯处，起疏通排水管的作用。,（五）抽升设备,（六）污（废）水局部构筑物,四、排水管道的布置与敷设,第2章 建筑排水与监控系统,使用规范说明,五、高层建筑中的排水系统,（一）高层建筑中的排水系统,高层建筑中的排水立管，路线中接入的排水设备较多，这些排水设,备同时排水的概率大。目前，有以下几种比较典型的新型单力管排水系,统。,1苏维脱单立管排水系统,苏维脱单立管排水系统包括两个管件：混合器和放气器，这两个管件,组成了一个单立管排水系统。各层排水横支管与立管的连接采用混合器,排水配件（如图2-2所示）和在排水立管底部设置放气器接头配件（如图,2-3所示），取消了通气立管。,第2章 建筑排水与监控系统,使用规范说明,1立管；2乙字管；3孔隙；4空气；5混合室；6隔板；7水气混合物,图2-2 混合器排水配件,第2章 建筑排水与监控系统,1突块；2空气分离室；3立管；4水、气混合物；5空气；6跑气管；7横管,图2-3 放气器接头配件,使用规范说明,2旋流单立管排水系统,旋流单立管排水系统（如图2-4所示）也由两个管件组成，即旋转器,和立管底部与排水管相接处的导流弯头。,1底座；2盖板；3叶片；4接立管；5接大便器,图2-4 旋流单立管排水系统,第2章 建筑排水与监控系统,使用规范说明,（二）高层建筑排水管道布置,1排水立管的布置,高层建筑排水系统由于管道数量多，相互间关系复杂，装修一般要求,较高，为此，常将立管设在管井中，管井上下贯穿各层，管井有足够的,管道安装间距和检修空间。为方便检修，管井中设有平台，每层有门通,向走道。管井的位置应便于立管以最简捷的途径与各用水设备连接。,2设备层的位置,为了使管道不穿过起居室、卧室和办公室等处，要求在楼层用房的布,置上创造条件，使上下用房一致。,第2章 建筑排水与监控系统,使用规范说明,第2节 排水系统常用设备及附件,一、卫生器具,卫生器具是用来收集和排放生活及生产中产生的污水、废水的设备，,是建筑排水系统的重要组成部分。,卫生器具一般要求表面光滑易于清洗，坚固耐用，不透水，耐腐蚀和,耐冷热。常用的制造材料有陶瓷、水磨石、塑料、不锈钢和铸铁搪瓷等,。,卫生器具按用途分为便溺用卫生器具，盥洗、淋浴用卫生器具，洗涤,用卫生器具和专用卫生器具等。,第2章 建筑排水与监控系统,使用规范说明,（一）便溺用卫生器具,便溺用卫生器具的主要作用是收集排除粪便污水。,1大便器,我国常用的大便器有坐式大便器和蹲式大便器两种。,坐式大便器（如图2-5所示）：本身带有存水弯，直接安装在卫生,间地面上，不需设台阶。,图2-5 坐式大便器,第2章 建筑排水与监控系统,使用规范说明,蹲式大便器：蹲式大便器分为高水箱冲洗、低水箱冲洗和自闭式,冲洗三种，广泛应用在集体宿舍、公共卫生间或公共厕所等场所，如图,2-6所示。,图2-6 蹲式大便器,第2章 建筑排水与监控系统,使用规范说明,2大便槽,3小便器,小便器多设于公共建筑的男厕所内，有挂式和立式两种。挂式小便器,悬挂在墙上，小便斗均装设存水弯，其冲洗方式可选用自动冲洗水箱或,冲洗阀冲洗；立式小便器安装在对卫生设备要求较高的公共建筑内，如,写字楼、宾馆大剧院等，多为成组装置，采用自动冲洗方式。,4小便槽,小便槽是用瓷砖沿墙砌的浅槽，槽宽为300400 mm，起端槽深不,小于100 mm，槽底坡度不小于0.01，槽外侧有400 mm踏步平台，平台,做成0.01的坡度坡向槽内。,第2章 建筑排水与监控系统,使用规范说明,（二）洗淋浴卫生器具,1洗脸盆,洗脸盆安装在盥洗间、浴室或卫生间，供洗漱用。使用者可根据实际,情况具体选用，洗脸盆的安装图如图2-7所示。,图2-7 洗脸盆安装图,第2章 建筑排水与监控系统,使用规范说明,2盥洗槽,盥洗槽表面为瓷砖或水磨石建造，价格低，使用灵活，可供多人同,时使用，如火车站、学校的集体宿舍等。,3浴盆,浴盆用于住宅、宾馆等的卫生间及公共浴室内。,4淋浴器,淋浴器具有占地面积小、投资少、耗水量低和卫生条件好等优点，其,多用于集体宿舍、体育场馆和公共浴室中。淋浴器可购买成品，也可现,场组装。,5妇女卫生盆,妇女卫生盆专供妇女卫生之用，一般用于妇产医院和工厂女卫生间,内。,第2章 建筑排水与监控系统,使用规范说明,（三）洗涤用卫生用具,1洗涤盆,洗涤盆是供洗涤碗碟、餐具和蔬菜瓜果等的卫生用具，安装在住宅或,公共食堂内。其安装方式有墙架式、柱脚式和台式三种。,2污水盆,污水盆是指设在公共建筑的厕所、盥洗室内，供清扫厕所、洗涤拖布,或倾倒污水之用,3化验盆,（四）专用卫生器具,1饮水器,2地漏,第2章 建筑排水与监控系统,使用规范说明,二、排水管材、管件及其连接方式,（一）排水系统常用管材及连接方式,1排水铸铁管,排水铸铁管是目前较常用的管材，其管壁较给水铸铁管薄，不能承,受高压，常用于生活污水管道和雨水管道等，也可用作工业废水管道。,2硬聚氯乙烯排水管,硬聚氯乙烯（PVC-U）排水管是以聚氯乙烯树脂为主要原料，加入,必需的助剂，经挤压成型，常用胶粘剂承插连接。,3钢管,钢管主要用于洗脸盆、浴盆和小便器等卫生器具的器具排水管，在振,动较大的地方也可以用钢管代替铸铁管。,4耐酸陶瓷管和钢筋混凝土管,第2章 建筑排水与监控系统,使用规范说明,（二）排水管件,管道的连接是通过管件来实现的，常用的排水管件如图2-8所示。,图2-8 排水铸铁管及管件,第2章 建筑排水与监控系统,使用规范说明,1弯头,弯头用在管道转弯处，使管道改变方向。弯头的角度有90、45,等。,2乙字管,排水立管在室内距墙比较近，但基础比墙要宽，为了使排水管绕过,基础伸到墙中，需设乙字管。,3管箍,管箍也叫套轴，其作用是将两段排水铸铁管连在一起。,4三通或四通,5存水弯,存水弯又叫水封，设在卫生器具下面的排水支管上。,第2章 建筑排水与监控系统,使用规范说明,6通气管,通气管的设置方法有以下几种：立管伸出屋顶作通气管。设专,用通气立管。设环形通气管。器具通气管。,几种典型的通气方式如图2-9所示。,图2-9 几种典型的通气方式,第2章 建筑排水与监控系统,使用规范说明,第3节 居住小区室外排水系统,居住小区室外排水系统可分为分流制和合流制两种，新建小区一般采,用雨水、污水分流制，以减少对水体和环境的污染。,一、排水管道的布置,二、小区污水处理,小区污水处理是指主要由居住区、疗养院和机关学校等一种功能或,多种功能构成的相对独立的区域，其排水系统常常不在城市市政管网覆,盖范围内。根据当地的环保标准，必须设置污水处理设施。,小区污水不同于城市污水（常包括部分工业废水），属于生活污水,范畴。,第2章 建筑排水与监控系统,使用规范说明,小区污水处理工艺依据小区污水排入水体的功能不同而异。目前较,为常用的处理工艺有：,污水调节池初次沉淀生物接触氧化池二沉池,出水。,污水调节池混凝沉淀过滤出水。小型一体化埋,地式污水处理装置如图2-10所示。,图2-10 小型一体化埋地式污水处理装置,第2章 建筑排水与监控系统,使用规范说明,三、小区中水,小区中水是指排水经处理后达到规定的使用标准，可在生活、市政,、环境等范围内使用的非饮用水。,（一）小区中水原水,中水原水按其水质受污染程度不同可分为优质杂排水、杂排水和生活,污水。,1优质杂排水。优质杂排水是指洗、淋浴排水、游泳池排水、洗衣,排水和冷却排水等污染程度较低的排水，小区中水系统如图2-11所示。,2杂排水。,3生活污水。,第2章 建筑排水与监控系统,使用规范说明,图2-11 小区中水系统图,第2章 建筑排水与监控系统,使用规范说明,（二）小区中水管网的布置与敷设,1管网的布置,枝状适合建筑物数量较少、小区面积较小和用水量不大的建筑小区，,如图2-12所示。,1中水贮水池；2加压泵站；3中水干管；4中水进户管5中水水塔；6建筑物；7水处理站：8中水支管,图2-12 枝状管网,第2章 建筑排水与监控系统,使用规范说明,当建筑物数量较多，小区面积大，特别是杂用水与消防水管网共用,时，可采用环状布置，如图2-13所示。,2管网的敷设,1中水贮水池；2加压泵站；3中水干管；4中水进户管；5中水水塔；6建筑物；7水处理站；8中水支管,图2-13 环状管网,第2章 建筑排水与监控系统,使用规范说明,第4节 排水监控系统,一、排水监控系统组成,生活排水监控系统原理图如图2-14所示。,图2-14 生活排水监控系统原理图,第2章 建筑排水与监控系统,使用规范说明,二、排水监控系统功能,1污水泵启/停控制,污水泵的启/停由污水池水位自动控制。污水池可设有3个水位：报警,水位、污水泵启水位和污水泵停水位。,2检测及报警,当污水池液面高于报警水位时，自动报警；当水泵发生故障时也会自,动报警。,3设备运行时间累计、用电量累计,运行时间累计、用电量累计为定时维修提供依据，并根据每台泵的运,行时间确定是运行泵或是备用泵。,第2章 建筑排水与监控系统,使用规范说明,第5节 雨水排放,一、雨水排水方式,（一）雨水外排水系统,1檐沟外排水系统,檐沟外排水系统由檐沟和水落管组成。,图2-15 檐沟外排水系统,第2章 建筑排水与监控系统,使用规范说明,2天沟外排水系统,天沟外排水系统由天沟、雨水斗和雨水立管组成。屋面雨水沿坡向,天沟的屋面汇集到天沟，再沿天沟流入雨水斗，最后经雨水立管排至地,面、明沟或雨水管道，如图2-16所示。,图2-16 天沟外排水系统,第2章 建筑排水与监控系统,使用规范说明,（二）雨水内排水系统,在进行建筑内排水系统的设计时应尽量采用单斗系统，如图2-17所,示。,图2-17 雨水内排水系统,第2章 建筑排水与监控系统,使用规范说明,1雨水斗,雨水斗应布置在檐沟或天沟中，以伸缩缝或沉降缝为分水线，其设置,的间距应经水力计算确定。,2连接管,3悬吊管,4立管,5排出管,6埋地管,7附属构筑物,二、小区雨水排放,小区室外雨水靠地面上的雨水口接到专门的雨水管或污水管道中。,第2章 建筑排水与监控系统,使用规范说明,第6节,室内给水、排水施工图,室内给排水施工图，一般由设计说明、平面图、系统图和详图（或,大样图）组成。,一、设计说明,其内容主要包括：,1给排水系统设计说明,2管材与附件,3管道防腐、保温,4管道敷设,5管道支吊架,6阀门,7其他,第2章 建筑排水与监控系统,使用规范说明,二、平面图,室内给排水平面图是施工图的主要部分，常用比例为1501100,平面图上将各种不同功能的管道，附件、卫生洁具、用水设备等使,用图例表示出来，其主要内容为：,建筑轴线及编号，门、窗位置，房间尺寸及地面标高；,给排水管位置及编号，横支管平面位置、走向、坡度、管径及管,长等；,给水进户管，水表井，排水排出管，积沙井的平面位置及走向，,与室外给排水管网的连接关系；,卫生洁具及用水设备的定位尺寸及朝向。,第2章 建筑排水与监控系统,使用规范说明,三、系统图,管道系统图上应标明管道的位置及相互关系、管径、坡度及坡向和,标高等。给水系统上应注明水表、阀门、消火栓和水嘴等附件位置。排,水系统上注明地漏、清扫口、检查口、存水弯和排气帽等附件位置。主,管、进出户管的编号应与平面图相对应。,当在平面或系统图上表示不清，也不能用文字说明时，可将局部构造,放大比例绘成施工详图，如阀门井、设备基础、集水坑或水泵房等安装,图。大多数设备和卫生洁具的安装也可套用通用标准图集，选用标准图,集时注明图号即可。,第2章 建筑排水与监控系统,使用规范说明,四、给排水工程常用图例,给排水工程常用图例如表2-1所示。,五、,室内给水、排水施工图,识读,拿到一套给排水施工图时，首先应看说明，详细了解说明内容，特别,是给排水系统划分情况，同时根据设计说明要求，查阅备齐所采用的各,种标准图集及相关施工及验收规范。,给水系统顺着水流进水方向，经干管、立管、横管、支管到用水设备,的顺序进行识读。排水系统顺着流水方向，经卫生器具，器具排水管、,横管、立管、排出管到室外检查井的顺序进行识读。,第2章 建筑排水与监控系统,使用规范说明,（一）底层给排水平面图,如图2-18所示为底层给排水平面图，主要表示了生活给水，消防给水,引入管、排水管排出的位置和卫生器具、配件的位置和数量。,图2-18 底层给排水平面,第2章 建筑排水与监控系统,使用规范说明,（二）某楼层给排水平面图,1某楼层供左边住户的给排水平面图（如图2-19所示）,图2-19 某层供左边住户的给排水平面图,第2章 建筑排水与监控系统,使用规范说明,2某楼层供右边住户的给排水平面图（如图2-20所示）,图2-19 某层供右边住户的给排水平面图,第2章 建筑排水与监控系统,使用规范说明,（三）给水管道系统图,1供左边住户的给水管道系统图,供左边住户的给水管道系统图如图2-21所示。,图2-21 供左边住户的给水管道系统图,第2章 建筑排水与监控系统,使用规范说明,2供右边住户的给水管道系统图,供右边住户的给水管道系统图如图2-22所示。,图2-22 供右边住户的给水管道系统图,第2章 建筑排水与监控系统,使用规范说明,（四）排水管道系统图,排水管道系统图如图2-23所示。,图2-23 排水管道系统图,第2章 建筑排水与监控系统,谢 谢,建 筑 设 备 安 装 工 程,使用规范说明,第1节 热水供应,热水供应系统是供给生产、生活用户洗涤及盥洗用热水，保证用户随,时可以用到符合设计要求的热水。热水供应系统是由加热和储存热水设,备、输配热水设备和使用热水用户的设备所组成的。,一、热水供应系统的分类及组成,（一）热水供应系统的分类,按供应范围的大小，热水供应系统可分类如下：,1局部热水供应系统,2集中热水供应系统,3区域热水供应系统,第3章 热水供应系统,使用规范说明,（二）热水供应系统的组成,在热水供应系统中，集中热水供应系统是应用较为普遍的一种，可分,为三个部分：,1第一循环系统,第一循环系统又叫热媒系统，它是由热源、热媒管网和水加热设备组,成的。其作用是制备热水。,2第二循环系统,第二循环系统又叫热水配水系统，它是由热水配水管网和热水回水管,网组成。,3热水系统控制附件,第3章 热水供应系统,使用规范说明,（三）热水供应系统的方式,1局部热水供应系统的方式,2集中热水供应系统方式,集中热水供应系统常用的供应方式如图3-1所示。,图3-1 热水供应方式,第3章 热水供应系统,使用规范说明,（四）高层热水供应系统,机械循环热水供应系统有两种：集中加热分区供热水系统和分区加热,供热水系统。,1集中加热分区供热水系统,2分区加热供热水系统,图3-2 高层热水供应系统,第3章 热水供应系统,使用规范说明,二、热水系统的器材和设备,（一）常用器材和附件,1自动温度调节器,2疏水器,它可以保证蒸汽凝结水及时排放，同时防止蒸汽漏失。疏水器应装设,在蒸汽的凝结水管道上。,3减压阀,4节流阀,节流阀是安装在热水供应系统的回水管道上，通过改变阀体内通道截,面积来粗略调节压力或流量。,5自动排气阀,6自然补偿器和伸缩器,第3章 热水供应系统,使用规范说明,（二）常用设备,1热水锅炉,直接热水供应方式中可采用低压热水锅炉，直接将冷水加热到规定温,度，锅炉的燃料有燃气、煤和油三种。,2加热水箱,3容积式水加热器,容积式水加热器是用钢板制造的密闭容器。,4快速式水加热器,5热水贮存设备,热水贮存设备在热水供应系统用水不均匀时，起到调节作用。,第3章 热水供应系统,使用规范说明,第2节 饮水供应,一、饮水类型,目前饮水供应的类型主要有两类，一类是开水供应系统，另一类是冷,饮水供应系统。,二、饮水的制备,（一）开水的制备,开水可采用通过开水炉将生水烧开制得，这是一种直接加热方式，常,采用的热源为燃煤、燃油、燃气、电等；另一种方法是利用热媒间接加,热制备开水。这两种都属于集中制备开水的方式。,第3章 热水供应系统,使用规范说明,（二）冷饮水的制备,如图3-3所示为净水设备净水工艺流程图。,图3-3 净水设备净水工艺流程图,第3章 热水供应系统,使用规范说明,三、饮水的供应方式,对人员流动较集中的公共场所，如学校、车站等，可采用冷饮水集中,制备，再通过管道输送至饮水点，如图3-4所示。,图3-3 净水设备净水工艺流程图,第3章 热水供应系统,谢 谢,建 筑 设 备 安 装 工 程,使用规范说明,第1节 供暖系统概述,冬季室内外温差较大，房间的围护结构（墙、屋顶、地板、门窗等）,不断向室外散失热量，使室内温度下降。,一、供暖系统的基本构成,供暖系统的构成原理如图4-1所示。从图中可知，供暖系统由热源、,热循环系统和散热设备3个部分组成。,第4章 室内供暖与燃气供应,图4-1 供暖系统的构
