建筑装饰制图.ppt

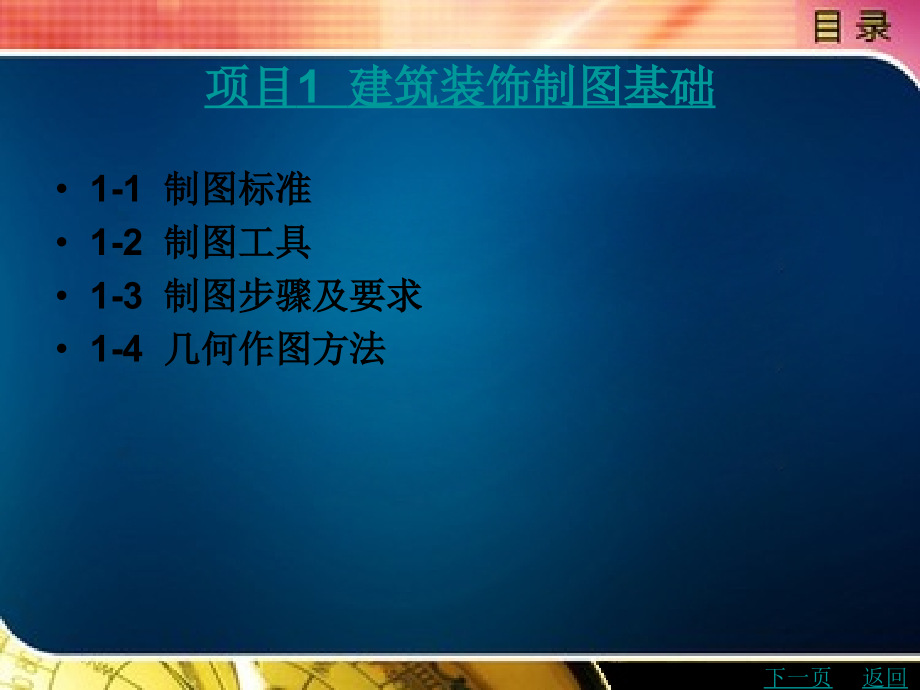

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,建筑装饰制图,项目,1,建筑装饰制图基础,1-1 制图标准,1-2 制图工具,1-3 制图步骤及要求,1-4 几何作图方法,下一页,返回,项目,2,投影基本知识,2,-,1 投影分类与特征,2,-,2 三面投影图,2,-,3 投影方法的应用,上一页,下一页,返回,项目,3,点、线、面的投影,3-1 点的投影,3-2 线的投影,3,-,3 面的投影,上一页,下一页,返回,项目,4,立体投影,4-1,立体截断与相贯,4-2,平面立体投影,4-3,曲面立体投影,4-4,截断体投影,4-5,组合体投影,上一页,下一页,返回,项目,5,建筑装饰剖面图和断面图,5-1,建筑装饰剖面图,5-2,建筑装饰断面图,上一页,下一页,返回,项目,6,轴测图与透视图,6-1,轴测图,6-2,透视图,上一页,下一页,返回,项目,7,房屋建筑施工图,7-1,建筑施工图概论,7-2,建筑施工图的内容,7-3,建筑施工图的绘制,7-4,建筑施工图的识读,上一页,下一页,返回,项目,8,建筑装饰施工图,8-1,建筑装饰施工图概论,8-2,建筑装饰平面图,8-3,建筑装饰立面图,8-4,建筑装饰剖面图,8-5,建筑装饰详图,8-6,建筑装饰工程典型结构图,8-7,建筑装饰工程设备安装施工图,上一页,返回,前 言,建筑装饰施工图是表达建筑装饰工程设计意图的重要手段，是工程管理人员进行管理、施工人员进行施工的依据。建筑装饰制图与识图是从事建筑装饰行业的设计、施工、管理的工程技术人员所必须掌握的基本知识。本教材主要以,房屋建筑制图统一标准,(GB/T 50001,一,2001),建筑制图标准,(GB/T 50104-2001),为依据进行编写。通过本教材的学习，学生可了解国家制图标准的有关规定，掌握各种投影法的基本理论，具备基本绘制和阅读建筑装饰专业工程图样的能力。,本教材共分为,8,个项目，项目,1,建筑装饰制图基础，介绍了图幅、比例、字体、线型和尺寸标注的有关规定，常用绘图仪器和工具的使用方法，以及简单几何作图的方法,;,项目,2,投影基本知识，介绍了投影的基本概念以及分类，三面投影图的形成及其相互之间的对应关系，,下一页,返回,前 言,以及透视图、轴测图、正投影图的概念及基本绘图原理,;,项目,3,点、线、面的投影，介绍了点的三面投影，空间两点的相互位置关系，重影点的判定方法，各种位置直线的投影规律，两直线的相互位置关系，平面的表示方法，以及各种位置平面的投影规律,;,项目,4,立体投影，介绍了平面立体与曲面立体的投影特性，平面与立体相交其截交线的求作方法，两立体相贯的相贯线求作方法，以及形体分析法画组合体视图的方法,;,项目,5,建筑装饰剖面图和断面图，介绍了剖面图、断面图的形成、分类以及绘制方法,;,项目,6,轴测图与透视图，介绍了正等轴测投影和正面斜二测投影的基本概念，正等轴测图、正面斜二测图的画法，透视图的基本规律，以及平面立体透视图的画法,;,项目,7,房屋建筑施工图，介绍了建筑总平面图、平面图、立面图、剖面图的内容、绘制及识读方法,;,项目,8,建筑装饰施工图，介绍了装饰平面图、装饰立面图、装饰详图的绘制方法，以及建筑装饰工程典型结构图和设备安装施工图的识读方法。,上一页,下一页,返回,前 言,本教材在编写上以“必需、够用”为原则，以“讲清概念、强化应用”为主旨，以“学习目标”、“教学重点”、“技能目标”、“本章小结”、“复习思考题”等模块为形式，具有概括、实用、清晰、全面、系统、易懂等特点，并在讲解理论知识的同时，穿插有大量例题分析，以便于学生掌握各种制图的方法与技巧。,本教材由赵方欣、黄瑞芬、李东侠主编，冯平娟、李光辉任副主编，张春柳也参与了图书的编写工作。教材编写过程中参阅了国内同行的多部著作，部分高职高专院校老师也对编写工作提出了很多宝贵的意见，在此表示衷心的感谢。,本教材既可作为高职高专院校建筑装饰工程技术专业的教材，也可供从事装饰装修设计施工工作的相关人员参考使用。限于编者的专业水平和实践经验，教材中疏漏或不妥之处在所难免，恳请广大读者批评指正。,上一页,返回,项目,1,建筑装饰制图基础,1-1,制图标准,1-2,制图工具,1-3,制图步骤及要求,1-4,几何作图方法,1,一,1,制图标准,建筑装饰工程图是表达建筑装饰工程设计意图的重要手段，为使工程技术人员或建筑装饰工人都能看懂建筑装饰工程图，用图纸进行交流表达技术思想，并使建筑装饰工程图符合设计、施工、存档等要求，保证图面质量，以适应建筑装饰工程建设的需要，我国颁布了一系列制图标准，包括,房屋建筑制图统一标准,(GB/T 50001 2001 ,总图制图标准,KGB/T 60103 2001),建筑制图标准,CGB/T 50104 2001,等，涵盖了有关图纸幅面、图线、字体、比例及尺寸标注等内容。,下一页,返回,1,一,1,制图标准,一、图纸幅面规格,图纸幅面的基本尺寸规格有,5,种，其代号分别为,A0,、,A1,、,A2,、,A3,和,A4,。各号图纸幅面尺寸的具体规定见,表,1-1,。,由表,1-1,可知，,A0,的幅面尺寸为,841 mm X1 189 mm,，由,A0,基本幅面对拆裁开的次数就是所得图纸的幅面代号数，这些基本幅面间的尺寸关系如,图,1-1,所示。,使用图纸时，以短边作垂直边称为横式，如,图,1-2,所示。以短边作水平边称为立式，如,图,1-3,所示。一般,A1A3,图纸宜用横式，必要时，也可立式使用。单项工程中每一个专业所用的图纸，不宜多于两种幅面。目录及表格所采用的,A4,幅面，可不在此受限，如,图,1-4,所示。,上一页,下一页,返回,1,一,1,制图标准,必要时图纸幅面的长边可按,表,1-2,加长，短边不得加长，特殊情况下，还可以使用,bXl,为,841 mmX892mm,、,1 189 mmX1 261mm,的图幅。,二、标题栏与会签栏,(,一,),标题栏,每张图纸都应在图框的右下角设有标题栏，简称图标。标题栏的长边应为,240 mm,、,200 mm,短边尺寸宜为,30 mm,40 mm,。标题栏可应按,图,1-5,分区,标题栏的签字区应包含实名列和签名列，签字区由设计人、制图人、审核、审批人等签字。横式使用图纸时，应按图,1-2,形式布置,;,立式使用图纸时，应按图,1-3,形式布置,;,立式使用的,A4,图纸则应按图,1-4,形式布置。,上一页,下一页,返回,1,一,1,制图标准,(,二,),会签栏,需要各相关工种负责人会签的图纸，还在图框外的左上角或右上角设有会签栏，其尺寸应为,100 mm X 20 mm,，栏内应填写会签人员所代表的专业、姓名、日期,(,年、月、日,),等，其格式如,图,1-6,所示。,三、图线,工程图样主要是采用不同线型和线宽的图线来表达不同的设计内容。图线是构成图样的基本元素。因此，熟悉图线的类型及用途，掌握各类图线的画法是建筑装饰制图最基本的技术。,(,一,),图线的分类与用途,建筑装饰工程图中的线型有实线、虚线、单点长画线、拆断线和波浪线等，其中有些线型还分粗、中、细三种，为了表达工程图样的不同内容，并使图中主次分明，必须采用不同的线型、线宽来表示。各种图线的线型、宽度及用途见,表,1-3,.,上一页,下一页,返回,1,一,1,制图标准,(,二,),图线画法,1.,线宽选择,表示不同的内容的图线，应在下列线宽系列中选取,:0.35,0.5,0.7,1.0,1.4,2.0(mm),。,(1),画图时，每个图样应根据复杂程度与比例大小，先确定粗线宽,b,，由此再确定中粗线,0.5b,和细线,0.25b,的宽度。粗、中、细线成一组，称为线宽组，可参照,表,1-4,选用适当的线宽组。,(2),图框线、标题栏线的宽度选择见,表,1-5,.,上一页,下一页,返回,1,一,1,制图标准,2.,绘制要求,C,在绘图时，相互平行的两条线，其间隙不宜小于图内粗线的宽度，且不宜小于,0.7 mm,。虚线、点画线的线段长度和间隔，宜各自相等。,(2),虚线与虚线相交或虚线与其他图线相交时，应交于线段处。点画线与点画线相交或点画线与其他图线相交时也应交于线段处。,(3),虚线在实线的延长线上时，不得与实线相连接。,(4),点画线在较小图形中绘制有困难时，可用实线代替。,(5),图纸不得与文字、数字或符号等重叠、混淆，不可避免时，应首先保证文字等的清晰。,上一页,下一页,返回,1,一,1,制图标准,3.,图线绘制示例,图线绘制示例见,图,1-7,四、字体,用图线绘成图样，须用文字及数字加以注解，表明其大小尺寸、有关材料、构造做法、施工要点及标题。,建筑装饰工程图样中的字体有汉字、拉丁字母、阿拉伯数字、符号、代号等，图样中的字体应笔画清晰、字体端正、排列整齐、间隔均匀。如果图样上的文字和数字写得潦草难以辨认，不仅影响图纸的清晰和美观，而且容易造成差错，造成工程损失。,文字的字高，应从如下系列中选用,:3.5,5,7,10,14,20 (mm),。如需书写更大的字，其高度应按万的比值递增。,上一页,下一页,返回,1,一,1,制图标准,(,一,),汉字,图样及说明中的汉字，宜采用长仿宋体，宽度与高度的关系应符合,表,1-6,的规定。大标题、图册封面、地形图等的汉字，也可书写成其他字体，但应易于辨认。,汉字的简化字书写，必须符合国务院公布的,汉字简化方案,和有关规定。,长仿宋体字的书写要领是,:,横平竖直、起落分明、笔锋满格、结构匀称，其书写法如,图,1-8,所示。,长仿宋体字书写时应注意起落，横、竖的起笔和收笔，撇、钩的起笔，钩拆的转角等，都要顿一下笔，形成小三角和出现字肩。几种基本笔画的写法见,表,1-7,。,上一页,下一页,返回,1,一,1,制图标准,(,二,),数字和字母,拉丁字母、阿拉伯数字与罗马数字，如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜,75,。,。斜体字的高度与宽度应与相应的直体字相等。拉丁字母、阿拉伯数字与罗马数字的书写与排列，应符合,表,1-8,的规定。,拉丁字母、阿拉伯数字与罗马数字的字高，应不小于,2.;m m;,数量的数值注写，应采用正体阿拉伯数字。各种计量单位凡前面有量值的，均应采用国家颁布的单位符号注写。单位符号应采用正体字母,;,分数、百分数和比例数的注写，应采用阿拉伯数字和数学符号，例如,:,四分之三、百分之二十五和一比二十应分别写成,3,4,25%,和,1,：,20;,当注写的数字小于,1,时，必须写出个位的“,0”,，小数点应采用圆点，齐基准线书写，例如,0.01,。,拉丁字母、阿拉伯数字与罗马数字的书写法如,图,1-9,所示。,上一页,下一页,返回,1,一,1,制图标准,五、比例,图样比例是指图形与实物相对应的线性尺寸之比，它是线段之比而不是面积之比，即,图样比例的作用是为了将建筑结构和装饰结构不变形地缩小或放大在图纸上。比例的符号为“：”，比例应用阿拉伯数字表示，如,1,：,1,1,：,2,1,：,10,等。,1,：,10,表示图纸所画物体缩小为实体的,1/10,，,1,：,1,表示图纸所画物体与实体一样大。比例宜注写在图名的右侧，字的基准线应取平,;,比例的字高宜比图名的字高小一号或二号,(,图,1-10,),。,上一页,下一页,返回,1,一,1,制图标准,绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从,表,1-9,中选用，并优先用表中常用比例。,一般情况下，一个图样应选用一种比例。根据专业制图需要，同一图样可选用两种比例。特殊情况下也可自选比例，这时除应注出绘图比例外，还必须在适当位置绘制出相应的比例尺。,六、尺寸标注,工程图样中的图形只表达建筑物及建筑装饰物的形状，其大小还需要通过尺寸标注来表示。图样尺寸是施工的重要依据，尺寸标注必须准确无误、字体清晰，不得有遗漏，否则会施工造成很大的损失。,上一页,下一页,返回,1,一,1,制图标准,(,一,),尺寸的组成,尺寸由尺寸界限、尺寸线、尺寸起止符号和尺寸数字四部分组成，如,图,1-11,所示。,1.,尺寸界线,尺寸界线表示所要标注轮廓线的范围，应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于,2 mm,，另一端宜超出尺寸线,23 mm,。图样轮廓线可用作尺寸界线,(,图,1,一,12,),。,2.,尺寸线,尺寸线表示所要标注轮廓线的方向，用细实线绘制，与被注长度平行，与尺寸界限垂直。图样本身的任何图线均不得用作尺寸线。如图,1-11,所示。,上一页,下一页,返回,1,一,1,制图标准,3.,尺寸起止符号,尺寸起止符号是尺寸的起点和止点，建筑装饰工程图样中的起止符号一般用中粗短线绘制，长度宜为,23 mm,，其倾斜方向应与尺寸界限成顺时针,45,。,角。半径、直径、角度和弧长的尺寸起止符号，宜用箭头表示，如,图,1-13,所示。,4.,尺寸数字,建筑装饰工程图样中的尺寸数字表示的是建筑物或建筑装饰物的实际大小，与所绘图样的比例和精确度无关。图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。图样上的尺寸单位，除标高及总,上一页,下一页,返回,1,一,1,制图标准,平面以米为单位外，其他必须以毫米为单位。尺寸数字的方向，应按,图,1-14,(a),的规定注写。若尺寸数字在,3U0,斜线区内，宜按图,1-14(b),的形式注写。尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部。如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写,(,图,1,一,15,),。,(,二,),尺寸的排列与布置,尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交，如,图,1-16,所示。互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，较小尺寸应离轮廓线较近，较大尺寸应离轮廓线较远。图样轮廓线以外的尺寸界线，距图样最外轮廓之间的距离，不宜小于,10 mm,。平行排列的尺寸线的间距，宜为,710 mm,，并应保持一致。总尺寸的尺寸界线应靠近所指部位，中间的分尺寸的尺寸界线可稍短，但其长度应相等如,图,1-17,所示。,上一页,下一页,返回,1,一,1,制图标准,(,三,),圆、球的尺寸标注,1.,直径、半径的标注,圆、球体的尺寸标注，通常标注其直径和半径，半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧。半径数字前应加注半径符号“,标注圆的直径尺寸时，直径数字前应加直径符号“势”。在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧。较小圆的直径尺寸，可标注在圆外。,标注球的半径尺寸时，应在尺寸前加注符号“,SR,。标注球的直径尺寸时，应在尺寸数字前加注符号“,5,势”。注写方法与圆弧半径和圆直径的尺寸标注方法相同。,圆、球的半径、直径的标注方法如,图,1-18,至图,1-22,所示。,上一页,下一页,返回,1,一,1,制图标准,2.,角度、弧长、弦长的标注,角度的尺寸线应以圆弧表示。该圆弧的圆心应是该角的顶点，角的两条边为尺寸界线。起止符号应以箭头表示，如没有足够位置画箭头，可用圆点代替，角度数字应按水平方向注写,(,图,1-23,),。,标注圆弧的弧长时，尺寸线应以与该圆弧同心的圆弧线表示，尺寸界线应垂直于该圆弧的弦，起止符号用箭头表示，弧长数字上方应加注圆弧符号,.”(,图,1-24,).,标注圆弧的弦长时，尺寸线应以平行于该弦的直线表示，尺寸界线应垂直于该弦，起止符号用中粗斜短线表示,(,图,1-25,).,上一页,下一页,返回,1,一,1,制图标准,(,四,),其他尺寸标注,其他尺寸标注方法见,表,1-10,.,(,五,),标高符号,标高符号应以等腰直角三角形表示，按,图,1-26,(a),所示形式用细实线绘制，如标注位置不够，也可按图,1-26(b),所示形式绘制。标高符号的具体画法如图,1-26(c),(d),所示。,标高符号的尖端应指至被注高度的位置。尖端一般应向下，也可向上。标高数字应注写在标高符号的左侧或右侧,(,图,1-2 7,);,标高数字应以米为单位，注写到小数点以后第三位。在总平面图中，可注写到小数点以后第二位,;,零点标高应注写成士,0.000,，正数标高不注“十”，负数标高应注“一”，例如,3.000,、一,0.600;,在图样的同一位置需表示几个不同标高时，标高数字可按,图,1-28,的形式注写。,上一页,下一页,返回,1,一,1,制图标准,(1),总平面图室外地坪标高符号，宜用涂黑的三角形表示巨,图,1-29,(a),，具体画法如图,1-29(b),所示。,(2),建筑物平面、立面、剖面图，宜标注室内外地坪、楼地面、地下层地面、阳台、平台、檐口、屋脊、女儿墙、雨篷、门、窗、台阶等处的标高。平屋面等不易标明建筑标高的部位可标注结构标高，并予以说明。结构找坡的平屋面，屋面标高可标注在结构板面最低点，并注明找坡坡度。有屋架的屋面，应标注屋架下弦搁置点或柱顶标高。有起重机的厂房剖面图应标注轨顶标高、屋架下弦杆件下边缘或屋面梁底、板底标高。梁式悬挂起重机宜标出轨距尺寸,(,以米计,),。,(3),楼地面、地下层地面、阳台、平台、檐口、屋脊、女儿墙、台阶等处的高度尺寸及标高，宜按下列规定注写,:,上一页,下一页,返回,1,一,1,制图标准,平面图及其详图注写完成面标高。,立面图、剖面图及其详图注写完成面标高及高度方向的尺寸。,其余部分注写毛面尺寸及标高。,标注建筑平面图各部位的定位尺寸时，注写与其最邻近的轴线间的尺寸,;,标注建筑攴、剖面各部位的定位尺寸时，注写其所在层次内的尺寸。,上一页,返回,1-2,制图工具,建筑装饰工程图样一般都是借助制图工具和仪器绘制的，了解绘图工具的性能，熟练掌握它们正确的使用方法，经常进行维护、保养，才能保证制图质量，提高绘图速度。,目前，虽然很多装饰工程设计、施工中所使用的施工图是采用计算机绘制的，但在学习制图时仍然要了解和熟悉传统的制图工具和用品的性能、特点和使用方法等。,建筑装饰工程制图最常用的工具和仪器有图板、丁字尺或一字尺、三角板、比例尺,(,三棱尺,),、圆规、分规，还有绘图笔、橡皮、模板等。,下一页,返回,1-2,制图工具,一、图板,图板是指用来铺贴图纸及配合丁字尺、三角板等进行制图的平面工具。,图板是胶合板制成的，四周镶有边框，用于固定绘图纸，要求其板面平整光滑，无节疤，有一定的弹性，边框应平直。如,图,1-30,所示。,常用的图板规格有,0,号、,1,号和,2,号，见,表,1-11,。绘制时应根据图纸幅面的大小来选择图板。,图板是制图的主要工具，因其是木制品，用后应妥善保管，防止受潮或日光晒,;,板面上不可放置重物，以免图板变形走样或压坏板面,;,贴图纸时宜采用透明胶带纸，尽量不使用图钉。不用时将图板竖向放置保管。,上一页,下一页,返回,1-2,制图工具,二、丁字尺,丁字尺是与图板配合画水平线的长尺，由尺头和尺身构成。其作用是画水平线，由互相垂直的尺头和尺身两部分组成。使用时，左手握住尺头使其紧靠图板左边，并推移至需要的位置，右手握笔沿丁字尺工作边从左向右画水平线，如,图,1-31,所示。不允许将尺头靠在图板其他侧边画线，以避免图板各边不垂直时，画出的图线不准确。,丁字尺是用有机玻璃制成的，容易摔断、变形，用后应将其挂在墙上。,三、三角板,三角板是工程制图的主要工具之一，与丁字尺或一字尺配合使用。,三角板两块为一副，一块为,45,。,X 45,。,X 90,。,，另一块,30,。,X 60,。,X 90,。,。,三角板与丁字尺配合使用时，可用来画垂直线和画特殊角度,(150,30,。,45,。,6 0,。,、,75,。,),线,;,用两块三角板配合使用时，也可以画平行线或垂直线。,上一页,下一页,返回,1-2,制图工具,四、比例尺,比例尺是绘图时用来缩小线段长度的尺子。比例尺通常制成三棱柱状，故又称为三棱尺，如,图,1-32,所示。,由于建筑物与其构件都较大，不可能也没有必要按,1-1,的比例绘制，通常都要按比例缩小，为了绘图方便，常使用比例尺。,比例尺一般为木制或塑料制成，比例尺的三个棱面刻有六种比例，通常有,1,：,100,1,：,200,1,：,300,1,：,400,1,：,100,1,：,600,，比例尺上的数字以,(,米,),为单位。,使用比例尺制图时，当比例尺与图样上比例相同时，可直接量度尺寸,:,将尺子置于图上要量距离之上，并需对准量度方向，便可直接量,上一页,下一页,返回,1-2,制图工具,出,;,若比例不同，可采用换算方法求出尺寸。如,图,1-33,所示，线段,MN,采用,1,：,500,比例直接量出读数为,13 m;,若用,1500,比例，读数为,1.3 m;,若用,1,：,50,比例，读数为。,.17 m,。为求绘图精确起见，使用比例尺时切勿累计其距离，应注意先绘出整个宽度和长度，然后再进行分割。,比例尺不可以用来画线，不能弯曲，尺身应保持平直完好，尺子上的刻度要清晰、准确，以免影响使用。,五、圆规与分规,(,一,),圆规,圆规是用来画圆和圆弧曲线的绘图仪器。包括组合式圆规、精密小圆规、弓形小圆规等。,精密小圆规如,图,1-34,所示，用于画小圆，具有画圆速度快，使用方便等特点。,上一页,下一页,返回,1-2,制图工具,弓形小圆规如,图,1-35,所示，也常用于画小圆。,组合式圆规如,图,1-36,所示，有固定针脚及可移动的铅笔脚、鸭嘴脚及延伸杆。,(,二,),分规,分规是用来量取线段、量度尺寸和等分线段的一种仪器，如,图,1-37,所示。,分规与圆规相似，只是两腿均装了圆锥状的钢针，两只钢针必须等长，既可用于量取线段的长度,图,1-3 8(a,),，又可等分线段和圆弧图,1-38(b),。分规的两针合拢时应对齐。,上一页,下一页,返回,1-2,制图工具,六、绘图笔,建筑装饰工程绘图笔的种类很多，包括绘图墨线笔、绘图蘸笔、绘图铅笔等。,(,一,),绘图墨线笔,绘图墨线笔又叫针管笔，其笔头为一根针管，有粗细不同的规格，内配相应的通针。它能像普通钢笔那样吸墨水和存储墨水，描图时，不需频频加墨。,绘图墨线笔的作用是画墨线或描图，由针管、通针、内胆、套管和储墨管等组成，如,图,1-39,所示。针管直径有,0.18 1.4 mm,粗细不同的规格，绘图时可根据图线的粗细要求进行选用。,用于绘图的墨水一般有两种,:,普通绘图墨水和碳素墨水。普通绘图墨水快干易结块，适用于传统的鸭嘴笔,;,碳素墨水不易结块，适用于绘图墨线笔。,上一页,下一页,返回,1-2,制图工具,使用绘图墨线笔画线时，要使笔尖与纸面尽量保持垂直，如发现墨水不畅通，应上下抖动笔杆使通针将针管内的堵塞物捅出。因其使用和携带方便，是目前常用的描图工具，如,图,1-40,所示。,绘图墨线笔使用后，应立即清洗针管，以防堵塞。,(,二,),绘图蘸笔,绘图蘸笔主要用于书写墨线字体，与普通蘸笔相比，其笔尖较细，写出来的字笔画细长，看起来很清秀,;,同时，也可用于书写字号较小的字。写字时，每次蘸墨水不要太多，并应保持笔杆的清洁，如,图,1-41,所示。,现在，绘图蘸笔已很少使用。,上一页,下一页,返回,1-2,制图工具,(,三,),绘图铅笔,绘图铅笔有多种硬度,:,代号,H,表示硬芯铅笔，,H 3 H,常用于画稿线,;,代号,B,表示软芯铅笔，,B3 B,常用于加深图线的色泽,;HB,表示中等硬度铅笔，通常用于注写文字和加深图线等。,铅笔笔芯可以削成楔形、尖锥形和圆锥形等。尖锥形铅芯用于画稿线、细线和注写文字等,;,楔形铅芯可削成不同的厚度，用于加深不同宽度的图线。,铅笔应从没有标记的一端开始使用。画线时握笔要自然，速度、用力要均匀。用圆锥形铅芯画较长的线段时，应边画边在手中缓慢地转动且始终与纸面保持一定的角度。,上一页,下一页,返回,1-2,制图工具,七、制图模板与曲线板,(,一,),制图模板,在手工制图条件下，为了提高制图的质量和速度，人们把建筑工程专业图上的常用符号、图例和比例尺均刻画在透明的塑料薄板上，制成供专业人员使用的尺子就是制图模板。建筑制图中常用的模板有建筑模板、结构模板、装饰模板等。,图,1-42,所示为装饰模板。,(,二,),曲线板,曲线板是用来绘制非圆弧曲线的工具。曲线板的种类很多，曲率大小各不相同。有单块的，也有多块成套的。单块曲线板的形式如,图,1-43,所示。,上一页,下一页,返回,1-2,制图工具,使用曲线板绘制曲线时，首先按相应作图法作出曲线上一些点，再用铅笔徒手把各点依次连成曲线，然后找出曲线板上与曲线相吻合的一段，画出该段曲线，最后同样找出下一段，注意前后两段应有一小段重合，曲线才显得圆滑。以此类推，直至画完全部曲线，如,图,1-44,所示。,八、擦图片与橡皮,(,一,),擦图片,擦图片是用于修改图样的，图片上有各种形状的孔，其形状如,图,1-45,所示。使用时，应将擦图片盖在图面上，使画错的线在擦图片上适当的模孔内露出来，然后用橡皮擦拭，这样可以防止擦去近旁画好的图线，有助于提高绘图速度。,上一页,下一页,返回,1-2,制图工具,(,二,),橡皮,橡皮有软硬之分。修整铅笔线多用软质的，修整墨线多用硬质的。,九、图纸,图纸有绘图纸和描图纸两种。绘图纸用于画铅笔或墨线图，要求纸面洁白、质地坚实，并以橡皮擦拭不起毛、画墨线不泅为好,;,描图纸用于描绘图样，作为复制蓝图的底图。,上一页,返回,1,一,3,制图步骤及要求,为保证建筑装饰工程绘图质量，提高绘图速度，除严格遵守国家制图标准，正确使用绘图工具与绘图仪器外，还应注意绘图的步骤与要求。,一、做好准备工作,绘制建筑装饰工程图前应做好充分的准备工作，以确保制图工作的顺利进行，制图准备工作主要包括以下几点,:,第一，收集并认真阅读有关的文件资料，对所绘图样的内容、目的和要求作认真的分析，做到心中有数。,第二，准备好所用的工具和仪器，并将工具、仪器擦拭干净。,第三，将图纸固定在图板的左下方，使图纸的左方和下方留有一个丁字尺的宽度。,下一页,返回,1,一,3,制图步骤及要求,二、画底图,底图应用较硬的铅笔如,2H,3H,等绘制，经过综合、取舍，以较淡的色调在图纸上衬托图样具体形状和位置。画底图应符合下列要求,:,(1),根据制图规定先画好图框线和标题栏的外轮廓。,(2),根据所绘图样的大小、比例、数量进行合理的图面布置，如图形有中心线，应先画中心线，并注意给尺寸标注留有足够的位置。,(3),画图形的主要轮廓线，由大到小，由整体到局部，直至画出所有轮廓线。为了方便修改，底图应轻而淡，能定出图形的形状和大小即可。,(4),画尺寸界线、尺寸线以及其他符号。,(5),最后仔细检查底图，擦去多余的底稿图线。,上一页,下一页,返回,1,一,3,制图步骤及要求,三、铅笔加深,图样铅笔加深应用较软的铅笔，如,B,2B,等。文字说明用,HB,铅笔。铅笔加深应按下列顺序进行,:,(1),先加深图样，按照水平线从上到下，垂直线从左到右的顺序一次完成。如有曲线与直线连接，应先画曲线，再画直线与其相连。各类线型的加深顺序是,:,中心线、粗实线、虚线、细实线。,(2),加深尺寸界线、尺寸线，画尺寸起止符号，写尺寸数字。,(3),写图名、比例及文字说明。,(4),画标题栏，并填写标题栏内的文字。,(5),加深图框线。,图样加深完后，应达到,:,图面干净，线型分明，图线匀称，布图合理。,上一页,下一页,返回,1,一,3,制图步骤及要求,四、描图,描图是指设计人员在白纸,(,绘图纸,),上用铅笔画好设计图，由描图人员在画好的设计图上复一层硫酸纸，用绘图墨线笔将已画好的设计图样画在硫酸纸上，描图的步骤与铅笔加深基本相同，如描图中出现错误，应等墨线干了以后，再用刀片刮去需要修改的部分，当修整后必须在原处画线时，应将修整的部位用光滑坚实的东西,(,如橡皮,),压实、磨平，才能重新画线。,上一页,返回,1,一,4,几何作图方法,几何作图方法是绘图的基本技能。图样是由一些平面几何图形组成的，而几何图形是用直线、圆弧和非圆曲线等通过几何作图方法画成的。图样上的图形必须按一定的作图方法才能正确画出，因此，正确、熟练地掌握几何图形的作图原理和方法，有利于提高绘图速度和准确性。,一、直线的绘制,(,一,),徒手绘制直线,徒手绘制直线时，手握笔的位置要比用仪器绘图时稍高些，以利运笔和目测。笔杆与纸成,45,。,60,。,角，执笔稳而有力。运笔时力求自然，小指靠向纸面，能清楚看出笔尖前进方向。画短线摆动手腕，画长线摆动前臂，眼睛注视终点，以便于控制图线。画水平线以,图,1-46,(a),中的画线方向最为顺手，这时应将图纸斜放,;,画垂直线时自上而下运笔，如图,1-46(b),所示,;,斜线一般不太好画，故可以将图纸自由转动，使要画的图线正好处于顺手的方向，如图,1-46(c),所示。,下一页,返回,1,一,4,几何作图方法,(,二,),利用绘图仪器绘制直线,1.,水平线的绘制,制图时，水平线的绘制多利用丁字尺。画水平线时，丁字尺的尺头紧靠图板的左边缘，尺头沿此边缘上下滑动至需要画线的位置，然后左手向右按牢尺头，使丁字尺紧贴图板，右手握铅笔沿丁字尺尺身的上边缘自左向右画出水平线，如,图,1-47,所示。绘制时必须注意，不能将丁字尺尺头紧靠图板的其他边缘画线。,2.,直线的平行线、垂直线的绘制,绘制已知直线的平行线、垂直线可采用三角板，例如，过已知点,C,，作已知直线,AB,的平行线、垂直线，如,图,1-48,所示。,已知直线的垂直线的绘制也可用圆规，其绘制方法参照下述“平分线段”的绘制方法。,上一页,下一页,返回,1,一,4,几何作图方法,3.,平分线段、等分线段绘制,平分线段的绘制可采用圆规，例如，要平分已知线段,MN,，可分别以,M,N,为圆心，大于,MNl2,长为半径，在线段,MN,上下分别交汇得两点，连接两点的直线平分,MN.,绘制已知线段的等分线段的方法有三种,:,(1),刻度尺直接等分法。利用刻度尺上某单位长度，直接等分作图。,(2),平行线法等分线段。平行线法等分线段可采用刻度尺，例如，若将已知线段,MN,五等分，其作图方法和步骤如,图,1-49,所示。,上一页,下一页,返回,1,一,4,几何作图方法,(3),分规试分法等分线段。分规试分法等分线段采用圆规，适用于线段不太长，等分数不多时，例如，若将已知线段,A,三等分，其作图方法和步骤如,图,1-50,所示。,4.,角度斜线绘制,绘制,30,。,60,。,45,。,15,。,和,75,。,的斜线可采用丁字尺和三角板配合的方法，如图,1-11,所示。,二、圆周、圆弧的绘制,用圆规画圆周、圆弧的方法如,图,1-52,所示，先将圆规的铅心与针尖的距离调整至等于圆周或圆弧的半径，然后用左手食指协助将针尖轻插圆心，用右手转动圆规顶部手柄，按顺时针方向将圆周或圆弧一次绘制而成。画较大圆时，应加延伸杆，使圆规两端都与纸面垂直，如,图,1-53,所示。,上一页,下一页,返回,1,一,4,几何作图方法,绘制圆周、圆弧时必须注意，绘制前要调整好铅心和针尖的相互位置，使圆规靠拢时，铅心与针尖台肩平齐如,图,1-54,所示,;,画圆时，圆规的两脚大致与纸面垂直。,三、圆弧连接,圆弧连接关系的实质是圆弧与圆弧或圆弧与直线间相切时的关系。圆弧连接绘制的关键是根据已知条件，求出连接圆弧的圆心和切点。其作图步骤是,:,分清连接类别，求出连接弧的圆心，定出切点的位置，画连接圆弧。,圆弧连接的方法见,表,1-12,.,上一页,下一页,返回,1,一,4,几何作图方法,用圆弧连接已知直线和已知圆弧称为混合连接。这种情况为圆弧与直线连接及圆弧与圆弧连接的综合运用。用圆板连接两已知圆弧有三种情况,:,圆弧与圆弧外连接、圆弧与圆弧内连接、圆弧与圆弧内外连接。,如用半径为,K,的圆弧连接已知直线,BC,及圆弧,AC,，如,图,1-55,所示。,四、正多边形的绘制,圆内接正三角形、正方形及正六、八边形，都可以运用,30,。,45,。,60,。,三角板配合丁字尺画出。下面以圆内接正五边形和一般正多边形的绘制方法为例，介绍正多边形的绘制。,上一页,下一页,返回,1,一,4,几何作图方法,(,一,),正五边形的绘制,(1),以,D,为圆心，,DO,为半径作圆弧，交圆于,A,B,，连,AB,与,(OD,相交得点,C,图,1-56(a),。,(2),以,C,为圆心过点,E,作圆弧交水平直径于,F,，再以,E,为圆心，过,F,作圆弧，交外接圆于,G,H,图,1-56(b),。,C3),分别以,G,H,为圆心，弦长,GE,为半径作圆弧，交得,1,J,，连,E,G,1,J,H,即得正五边形巨图,1-56(c).,(,二,),一般正多边形的绘制,(1),将直径,MN,分为,7,等分,(,等分数等于边数，因作正七边形故,7,等分,),图,1-57(a),，等分法见前述。,上一页,下一页,返回,1,一,4,几何作图方法,(2),以,M,为圆心，以,R=MN,为半径作圆弧交中心线于,e,、,f,两点,图,1-57(b).,分别自,e,、,f,连,MN,上双数等分点，与圆交得,g,h,i,j,k,l,各点，连,Mg,、,gh.,即得所求正七边形图,1-57 (c),。,五、椭圆的绘制,已知长、短轴时，椭圆的绘制可采用圆规和刻度尺配合完成，具体作法如下,:,(1),已知长、短轴为,AB,和,CD,，如,图,1-58(a,),所示。,(2),以,O,为圆心，,OA,为半径，作圆弧，交,DC,延长线于点,E,，以,C,为圆心，,CE,为半径作,EF,交,CA,于点,F,图,1-58(b),。,上一页,下一页,返回,1,一,4,几何作图方法,(3),作,AF,的垂直平分线，交长轴于,O1,，又交短轴,(,或其延长线,),于,O2,，在,AB,上截,OO3=OO1,，又在,DC,延长线上截,OO4=OO2,图,1-58(c).,(4),分别以以,O1,、,O2,、,O3,、,O4,以为圆心，,O1A,O2C,、,O3B,O4D,为半径作圆弧，使各弧在,O2O1,O2O3,O4O1,O4O3,的延长线上的,G,I,H,J,四点处连接,图,1-58(d),。,上一页,返回,表,1-1,幅面及图框尺寸,返回,图,1-1,图纸的基本幅面的尺寸关系示意图,返回,图,1-2 A0 A3,横式幅面,返回,图,1-3 A0A3,立式幅面,返回,图,1-4 A4,立式幅面,返回,表,1-2,图纸长边加长尺寸,返回,图,1-5,标题栏,(,尺寸单位,:mm),返回,图,1-6,会签栏,(,尺寸单位,:mm),返回,表,1-3,图线线型、线宽及用途,下一页,返回,续表,上一页,返回,表,1-4,线宽组,返回,表,1-5,图框线、标题栏线的宽度,返回,图,1-7,图线的有关画法,返回,(a),线的画法,;(b),交接,;(c),圆的中心线画法,;(d),图线在相交、相切处的画法,表,1-6,长仿宋体字高、宽关系,返回,表,1-7,仿宋体字基本笔画的写法,返回,图,1-8,长仿宋体字示例,返回,表,1-8,拉丁字母、阿拉伯数字与罗马数字书写规则,返回,图,1-9,字母、数字示例,返回,图,1-10,比例的注写,返回,表,1-9,绘图所用的比例,返回,图,1-11,尺寸的组成,返回,图,1-12,尺寸界线,返回,
