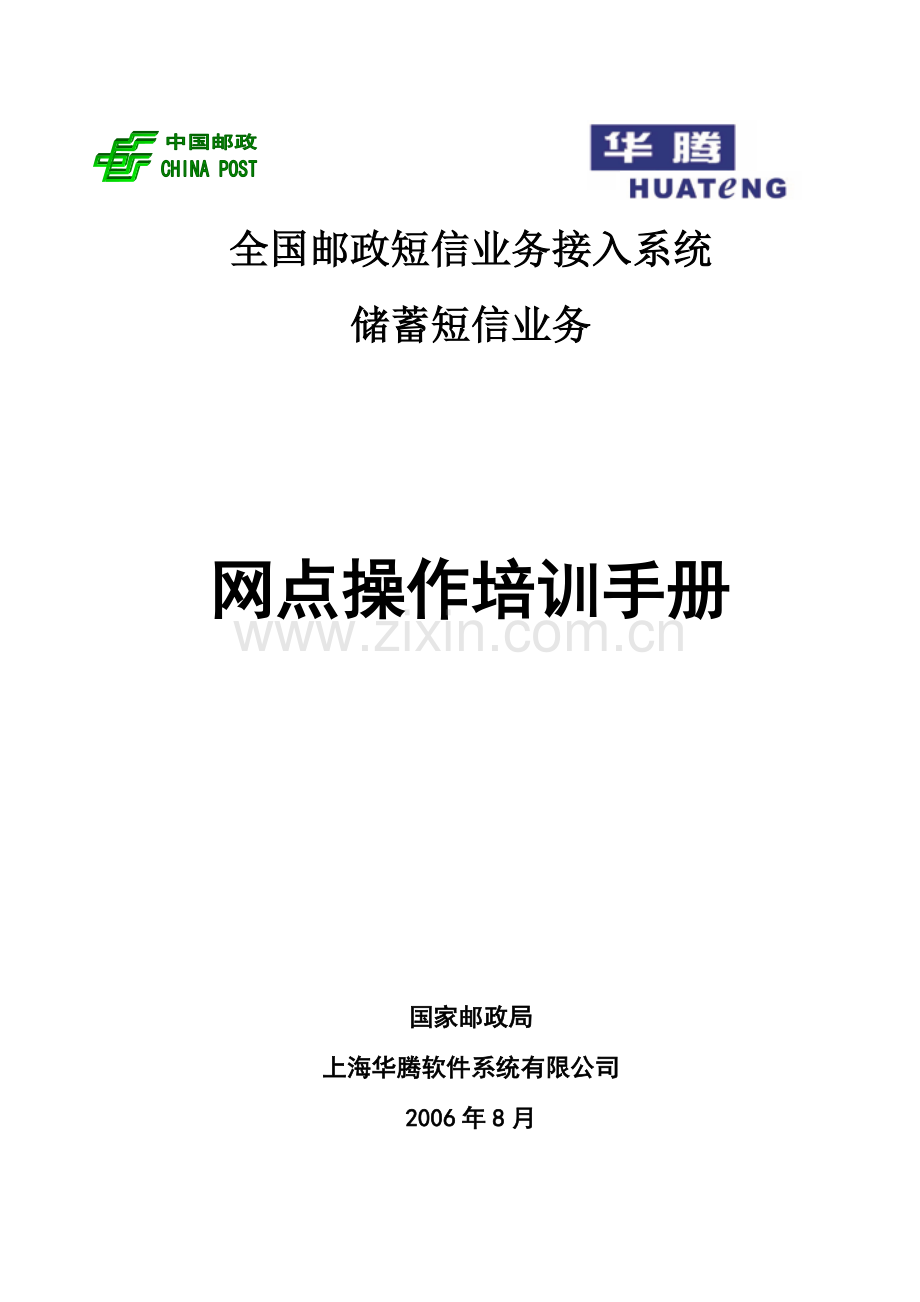

全国邮政短信业务接入系统
储蓄短信业务

网点操作培训手册

国家邮政局
上海华腾软件系统有限公司
2006年8月

目录

概述 3
1.1 日间交易流程简要说明 4
键盘操作 6
交易代码 7
1.2 用户基本交易 8
1.2.1 业务及流程概要描述 8
1.2.2 具体交易操作 8
1.2.2.1 用户加办（交易码：710200） 8
1.2.2.2 集团用户加办（交易码：710208） 9
1.2.2.3 用户撤办 （交易码：710300） 11
1.3 用户变更类交易 14
1.3.1 业务及流程概要描述 14
1.3.2 具体交易操作 14
1.3.2.1 用户手机号变更（交易码：710203） 14
1.3.2.2 用户服务变更 （交易码：710204） 17
1.3.2.3 用户账户别名变更 （交易码：710205） 19
1.3.2.4 转帐通知 （交易码 710400） 23
1.4 网点交易查询 26
1.4.1 业务及流程概要描述 26
1.4.2 具体交易操作 26
1.4.2.1 交易日流水查询（交易码：710301） 26
1.4.2.2 交易流水明细查询（交易码：710302） 28
1.4.2.3 根据账号查加办关系（交易码：710210） 31
1.4.2.4 根据手机号查询加办关系（交易码：710211） 34

概述
邮政短信平台业务系统是基于上海华腾公司的TSA+（Top Smart Agent Plus）开发平台构建，是集中式与分散相结合的金融代理业务处理系统。
账户短信息业务，是为邮政储蓄用户开通的一种利用手机短信息功能提供账户状态变动、账户余额变动、账户余额查询的服务。为充分利用邮政综合网、金融网已有的设备资源、业务资源，账户短信息业务采用在电子邮政支付前置机基础上改造的方案，在电子邮政支付前置机实现账户短信业务功能。短信息业务在网点的业务受理与电子邮政的网点业务综合考虑，在代理保险、基金系统的统一前端软件中实现。从操作界面上，包括业务控制台、网点操作前端等。

1.1 日间交易流程简要说明
1柜员登陆:由于本系统和代理基金保险系统使用统一的前台,故不再详细说明,可参考相关文档.登陆界面如图1.1.1:

图1.1.1
输入正确的机构号, 柜员号和柜员密码后，将登录到系统.接着进入”子系统选择菜单”

然后,输入或者选择”03”进入邮政账户短信系统

2. 办理业务：
柜员一旦签到成功后，就可以开始办理中间业务的日间业务。具体操作可参见相关章节的详细介绍,柜员可以如上图所示直接输入交易码进入交易界面或者按”空格(space)”,”【↑】””【↓】”进入系统分类选择菜单进入交易界面,如图:

由于中间业务种类繁多，很多交易与机构方联系紧密。邮政只是为第三方代理相关业务，第三方出现异常时，直接导致邮政方交易失败，需区分好错误信息，给用户做好相关的解释工作.

3. 临时退出
在柜员完成交易或者因故要退出系统时,提供一个临时退出的功能,状态栏提示按F2临时退出系统.如图:

键盘操作
按键
操作
发送交易
【F4】
暂退
【F2】
确认
【Enter】
取消
【Esc】
删除光标当前字符
【DEL】
删除光标前一个字符
【Back Space】
移动光标
【↑】【↓】【←】【→】【回车（Enter）】【TAB】
清空当前输入域
Ctrl + C
刷新屏幕
Ctrl + A

交易代码
邮政储蓄业务中间业务平台，对于不同的业务类型，通过交易代码进行分类。
暂时提供的业务区分及单位编号如下表所示：
交易代码
业务类型
用户基本交易
710200
用户加办
710300
用户撤办
710208
集团用户加办
查询类
720210
根据账号查加办关系
710211
根据手机号查询加办关系
710301
交易日流水查询
710302
流水明细查询
变更类
710203
手机号变更
710204
服务变更
710205
别名变更
710400
转账通知

1.2 用户基本交易
1.2.1 业务及流程概要描述

业务功能及流程描述：包括用户加办，用户撤办两项。
1.2.2 具体交易操作
1.2.2.1 用户加办（交易码：710200）
1.2.2.1.1 功能描述
本交易完成邮政储蓄用户通过手机选择服务类型加办短信业务。
交易前提：1. 用户账号是否存在。（系统自动检查）
2. 检查账号＋服务类型是否存在。（系统自动检查）
3． 检查服务类型＋手机＋别名是否存在。（系统自动检查）
4． 检查同一账户下同一手机的非空别名是否重复。（系统自动检查）
1.2.2.1.2 交易界面
输入界面：

1.2.2.1.3 操作流程
l 输入项描述
输入界面如图2.2.2.1-1所示。各输入项解释如下：
账号：用户账号。
折卡标志：直接输入或从菜单中选择：1为折，2为卡。
验证方式：0 验证用户密码，1综合柜员授权
综合柜员授权时不需输入账户密码
密码：6位账号密码；通过密码键盘输入。
手机号：用户手机号
别名：用户自定义账户别名。
服务类型：直接输入或从菜单中选择：04取款通知，05代缴代扣通知，
06代发工资通知，07转入到帐通知，08账户变动通知，10手机绑定
计费类型：01 绿卡包月， 02 绿卡包年
免费期：01 一个月， 02 两个月， 03 三个月， 04 半年， 05 一年
l 交易发送描述
相关项输入完成后按“F4”，将交易提交。交易发送后，提示“正在处理数据，请等待”，界面如图2.2.2.1-2所示。
l 输出项描述
交易成功后，在提示信息栏内显示交易成功。界面如图2.2.2.1-3所示。
l 打印
无打印内容。
l 异常及出错处理
若有错误，则会弹出错误信息提示窗口，界面如图2.2.2.1-4所示。并给出具体的错误代码和错误信息。
出错后，可根据出错信息，重新输入有关信息，进行交易。
1.2.2.2 集团用户加办（交易码：710208）
1.2.2.2.1 功能描述
本交易完成邮政储蓄用户通过手机选择服务类型加办短信业务。
交易前提：1. 用户账号是否存在。（系统自动检查）
2. 检查账号＋服务类型是否存在。（系统自动检查）
3． 检查服务类型＋手机＋别名是否存在。（系统自动检查）
4． 检查同一账户下同一手机的非空别名是否重复。（系统自动检查）
1.2.2.2.2 交易界面
输入界面：

1.2.2.2.3 操作流程
l 输入项描述
输入界面如图2.2.2.1-1所示。各输入项解释如下：
账号：用户账号。
折卡标志：直接输入或从菜单中选择：1为折，2为卡。
手机号：用户手机号
别名：用户自定义账户别名。
服务类型：直接输入或从菜单中选择：04取款通知，05代缴代扣通知，
06代发工资通知，07转入到账通知，08账户变动通知，10手机绑定，16 批加办工资到帐，18 批加办余额变动通知，26 批加办工资到帐，28 批加办余额变动通知，36 批加办工资到帐，38 批加办余额变动通知，48 批加办余额变动通知
计费类型：01 绿卡包月， 02 绿卡包年
免费期：01 一个月， 02 两个月， 03 三个月， 04 半年， 05 一年
l 交易发送描述
相关项输入完成后按“F4”，将交易提交。交易发送后，提示“正在处理数据，请等待”，界面如图2.2.2.1-2所示。
l 输出项描述
交易成功后，在提示信息栏内显示交易成功。界面如图2.2.2.1-3所示。
l 打印
无打印内容。
l 异常及出错处理
若有错误，则会弹出错误信息提示窗口，界面如图2.2.2.1-4所示。并给出具体的错误代码和错误信息。
出错后，可根据出错信息，重新输入有关信息，进行交易。

1.2.2.3 用户撤办 （交易码：710300）
1.2.2.3.1 功能描述
本交易完成用户撤销已经加办的短信服务业务。
交易前提：用户已加办该服务。

1.2.2.3.2 交易界面
输入界面：

图2.2.2.1-1
交易发送界面：

图2.2.2.1-2
交易成功输出界面：

图2.2.2.1-3
交易失败输出界面：

图2.2.2.1-4
1.2.2.3.3 操作流程
l 输入项描述
输入界面如图2.2.2.1-1所示。各输入项解释如下：
账号：用户账号，通过词条读写器或者键盘输入
折卡标志：直接输入或从菜单中选择：1为折，2为卡。
验证方式：0 验证用户密码，1综合柜员授权
综合柜员授权时不需输入账户密码
密码：6位账号密码；通过密码键盘输入。
手机号：手机号码
服务类型：直接输入或从菜单中选择：04取款通知，05代缴代扣通知，
06代发工资通知，07转入到账通知，08账户变动通知，10手机绑定，16 批加办工资到帐，18 批加办余额变动通知，26 批加办工资到帐28 批加办余额变动通知，36 批加办工资到帐，38 批加办余额变动通知，48 批加办余额变动通知
l 交易发送描述
相关项输入完成后按“F4”，将交易提交。交易发送后，提示“正在处理数据，请等待”，界面如图2.2.2.1-2所示。
l 输出项描述
交易成功后，在提示信息栏内显示交易成功。界面如图2.2.2.1-3所示。
l 打印
短信服务变更书
l 异常及出错处理
若有错误，则会弹出错误信息提示窗口，界面如图2.2.2.1-4所示。并给出具体的错误代码和错误信息。
出错后，可根据出错信息，重新输入有关信息，进行交易。

1.3 用户变更类交易
1.3.1 业务及流程概要描述

业务功能及流程描述：包括用户手机号变更，用户服务变更，用户别名变更三项。
1.3.2 具体交易操作
1.3.2.1 用户手机号变更（交易码：710203）
1.3.2.1.1 功能描述
本交易完成用户手机号变更。
交易前提：用户已加办该服务。
1.3.2.1.2 交易界面
输入界面：

图2.2.2.1-1
交易发送界面：

图2.2.2.1-2
交易成功输出界面：

图2.2.2.1-3
交易失败输出界面：

图2.2.2.1-4
1.3.2.1.3 操作流程
l 输入项描述
输入界面如图2.2.2.1-1所示。各输入项解释如下：
账号：用户账号
折卡标志：直接输入或从菜单中选择：1为折，2位卡。
验证方式：0 验证用户密码，1综合柜员授权
综合柜员授权时不需输入账户密码
密码：6位账号密码；通过密码键盘输入。
短信服务类型：直接输入或从菜单中选择：04取款通知，05代缴代扣通知，
06代发工资通知，07转入到账通知，08账户变动通知，10手机绑定，16 批加办工资到帐，18 批加办余额变动通知，26 批加办工资到帐，28 批加办余额变动通知，36 批加办工资到帐，38 批加办余额变动通知，48 批加办余额变动通知
原手机号：原手机号
新手机/小灵通：0为手机，1为小灵通。
新电话号码： 新电话号码
l 交易发送描述
相关项输入完成后按“F4”，将交易提交。交易发送后，提示“正在处理数据，请等待”，界面如图2.2.2.1-2所示。
l 输出项描述
交易成功后，在提示信息栏内显示交易成功。界面如图2.2.2.1-3所示。
l 打印
无打印内容。
l 异常及出错处理
若有错误，则会弹出错误信息提示窗口，界面如图2.2.2.1-4所示。并给出具体的错误代码和错误信息。
出错后，可根据出错信息，重新输入有关信息，进行交易。

1.3.2.2 用户服务变更 （交易码：710204）
1.3.2.2.1 功能描述
本交易完成用户服务变更。
交易前提：用户已加办该服务。

1.3.2.2.2 交易界面
输入界面：

图2.2.2.1-1
交易发送界面：

图2.2.2.1-2
交易成功输出界面：

图2.2.2.1-3
交易失败输出界面：

图2.2.2.1-4
1.3.2.2.3 操作流程
l 输入项描述
输入界面如图2.2.2.1-1所示。各输入项解释如下：
手机号：手机号码
账号：用户账号
折卡标志：直接输入或从菜单中选择：1为折，2位卡。
验证方式：0 验证用户密码，1综合柜员授权
综合柜员授权时不需输入账户密码
密码：6位账号密码；通过密码键盘输入。
原服务：直接输入或从菜单中选择，原服务类型
新服务：直接输入或从菜单中选择，新服务类型
l 交易发送描述
相关项输入完成后按“F4”，将交易提交。交易发送后，提示“正在处理数据，请等待”，界面如图2.2.2.1-2所示。
l 输出项描述
交易成功后，在提示信息栏内显示交易成功。界面如图2.2.2.1-3所示。
l 打印
短信服务变更书
l 异常及出错处理
若有错误，则会弹出错误信息提示窗口，界面如图2.2.2.1-4所示。并给出具体的错误代码和错误信息。
出错后，可根据出错信息，重新输入有关信息，进行交易。
1.3.2.3 用户账户别名变更 （交易码：710205）
1.3.2.3.1 功能描述
当转账（资金转出）发生时，通过短信通知收款方有关转账金额、转账时间、转出方姓名和账号等信息。

1.3.2.3.2 交易界面
输入界面：

图2.2.2.2-1

交易发送界面：

图2.2.2.2-2

交易成功输出界面：

图2.2.2.2-3

交易失败输出界面：

图2.2.2.2-4

1.3.2.3.3 操作流程
l 输入项描述
输入界面如图2.2.2.2-1所示。各输入项解释如下：
手机号：手机号码
账号：用户账号
折卡标志：直接输入或从菜单中选择：1为折，2位卡。
验证方式：0 验证用户密码，1综合柜员授权
综合柜员授权时不需输入账户密码
密码：6位账号密码；通过密码键盘输入。
服务类型：直接输入或从菜单中选择，短信服务类型：04取款通知，05代缴代扣通知，
06代发工资通知，07转入到账通知，08账户变动通知，10手机绑定，16 批加办工资到帐，18 批加办余额变动通知，26 批加办工资到帐，28 批加办余额变动通知，36 批加办工资到帐，38 批加办余额变动通知，48 批加办余额变动通知
原账户别名：原来的账户别名
新账户别名：新的账户别名
l 交易发送描述
相关项输入完成后按“F4”，将交易提交。交易发送后，提示“正在处理数据，请等待”，界面如图2.2.2.2-2所示。
l 输出项描述
交易成功后，在提示信息栏内显示交易成功。界面如图2.2.2.2-3所示。
l 打印
无打印内容。
l 异常及出错处理
若有错误，则会弹出错误信息提示窗口，界面如图2.2.2.2-4所示。并给出具体的错误代码和错误信息。
出错后，可根据出错信息，重新输入有关信息，进行交易。

1.3.2.4 转帐通知 （交易码 710400）（暂不可用，此项服务未开展）
1.3.2.4.1 功能描述
本交易完成用别名变更。
交易前提：用户已加办该服务。

1.3.2.4.2 交易界面
输入界面：

图2.2.2.2-1

交易发送界面：

图2.2.2.2-2

交易成功输出界面：

图2.2.2.2-3

交易失败输出界面：

图2.2.2.2-4

1.3.2.4.3 操作流程
l 输入项描述
输入界面如图2.2.2.2-1所示。各输入项解释如下：
转出账号：转出账户号码
折卡标志：直接输入或从菜单中选择：1为折，2为卡。
账户密码：用户账户密码
汇款人姓名：汇款人姓名
转账金额： 转账金额
转入账号： 转入账号
需通知手机号码：需通知的手机号码
l 交易发送描述
相关项输入完成后按“F4”，将交易提交。交易发送后，提示“正在处理数据，请等待”，界面如图2.2.2.2-2所示。
l 输出项描述
交易成功后，在提示信息栏内显示交易成功。界面如图2.2.2.2-3所示。
l 打印
无打印内容。
l 异常及出错处理
若有错误，则会弹出错误信息提示窗口，界面如图2.2.2.2-4所示。并给出具体的错误代码和错误信息。
出错后，可根据出错信息，重新输入有关信息，进行交易。

1.4 网点交易查询
1.4.1 业务及流程概要描述
业务功能及流程描述：包括交易日流水查询和流水明细查询两项。

1.4.2 具体交易操作
1.4.2.1 交易日流水查询（交易码：710301）
1.4.2.1.1 功能描述
输入查询日期，返回该网点柜员该交易日流水信息列表。
1.4.2.1.2 交易界面
1、输入界面：

图2.1.2.1-1
2、交易发送界面：

图2.1.2.1-2
3、交易成功输出界面：

图2.1.2.1-3
4、交易失败输出界面：

图2.1.2.1-4
1.4.2.1.3 操作流程
1.输入项描述
输入界面如图2.1 .2.1-1所示。各输入项解释如下：
l 查询日期：输入需要查询的交易日期。
2.交易发送描述
l 相关项输入完成后，确认后按F4将交易提交。选择退出后回车，将退回到初始主画面。
l 交易发送后，提示“正在处理数据中”。界面如图2.1.2.2-2所示。
3.输出项描述
交易成功后，在当前页面输出网点柜员该交易日流水信息列表，用ctrl + f可实现翻页，用page up 和page down可实现翻条，按下ESC后在状态栏显示“交易成功”。界面如图2.1.1-3 所示。
4.异常及出错处理
若有错误，则会在状态栏显示相关信息：找不到流水记录（如图2.1.2.1-4所示），并给出具体的错误代码和错误信息。
出错后，可根据出错信息，重新输入有关信息，进行交易。
5. 处理建议：
遇到这种情况，请确认查询日期输入的是否正确。

1.4.2.2 交易流水明细查询（交易码：710302）
1.4.2.2.1 功能描述
根据交易日期，流水号查询某笔交易的流水明细列表，如：业务区分，交易码，交易状态，主机交易状态，短信交易状态，交易金额，账号，手机号，交易说明等内容。
1.4.2.2.2 交易界面
1、输入界面：
图2.1.2.1-1
2、交易发送界面：

图2.1.2.1-2
3、交易成功输出界面：

图2.1.2.1-3
4、交易失败输出界面：

图2.1.2.1-4
1.4.2.2.3 操作流程
1.输入项描述
输入界面如图2.1 .2.1-1所示。各输入项解释如下：
l 交易日期：输入需要查询的交易日期。
l 流水号：输入需要查询的交易流水号。
2.交易发送描述
l 相关项输入完成后，确认后按F4将交易提交。
l 交易发送后，提示“正在处理数据中，请等待……”。界面如图2.1.2.2-2所示。
3.输出项描述
交易成功后，在当前页面返回某笔交易的状态，如：业务区分，交易码，交易状态，主机交易状态，短信交易状态，交易金额，账号，手机号，交易说明等内容，同时在状态栏显示“交易成功”。界面如图2.1.1-3 所示。
4.异常及出错处理
若有错误，则会在状态栏显示相关信息:原交易流水不存在（如图2.1.2.1-4所示），并给出具体的错误代码和错误信息。
出错后，可根据出错信息，重新输入有关信息，进行交易。
5. 处理建议：
遇到这种情况，请确认查询日期和流水号输入的是否正确。
1.4.2.3 根据账号查加办关系（交易码：710210）
1.4.2.3.1 功能描述
根据账号查询加办关系.
返回:服务类型,手机号，别名等内容。
1.4.2.3.2 交易界面
1、输入界面：

图2.1.2.1-1
2、交易发送界面：

图2.1.2.1-2
3、交易成功输出界面：

图2.1.2.1-3
4、交易失败输出界面：

图2.1.2.1-4
1.4.2.3.3 操作流程
1.输入项描述
输入界面如图2.1 .2.1-1所示。各输入项解释如下：
l 账号：可通过磁条读写器或者键盘输入。
2.交易发送描述
l 相关项输入完成后，确认后按F4将交易提交。
l 交易发送后，提示“正在处理数据中，请等待……”。界面如图2.1.2.2-2所示。
3.输出项描述
交易成功后，在当前页面返回服务类型,手机号，别名等内容，同时在状态栏显示“交易成功”。界面如图2.1.1-3 所示。
4.异常及出错处理
若有错误，则会在状态栏显示相关信息:原交易流水不存在（如图2.1.2.1-4所示），并给出具体的错误代码和错误信息。
出错后，可根据出错信息，重新输入有关信息，进行交易。
5. 处理建议：
遇到这种情况，请确认账号输入的是否正确。

1.4.2.4 根据手机号查询加办关系（交易码：710211）
1.4.2.4.1 功能描述
根据手机号查询加办关系，
返回:服务类型,账号,别名等内容。
1.4.2.4.2 交易界面
1、输入界面：

图2.1.2.1-1
2、交易发送界面：

图2.1.2.1-2
3、交易成功输出界面：

图2.1.2.1-3
4、交易失败输出界面：

图2.1.2.1-4
1.4.2.4.3 操作流程
1.输入项描述
输入界面如图2.1 .2.1-1所示。各输入项解释如下：
l 手机号:输入用户手机号码。
2.交易发送描述
l 相关项输入完成后，确认后按F4将交易提交。
l 交易发送后，提示“正在处理数据中，请等待……”。界面如图2.1.2.2-2所示。
3.输出项描述
交易成功后，在当前页面返回服务类型,账号和别名等内容，同时在状态栏显示“交易成功”。界面如图2.1.1-3 所示。
4.异常及出错处理
若有错误，则会在状态栏显示相关信息:原交易流水不存在（如图2.1.2.1-4所示），并给出具体的错误代码和错误信息。
出错后，可根据出错信息，重新输入有关信息，进行交易。
5. 处理建议：
遇到这种情况，请确认手机号输入得是否正确。
