KG316T时控开关使用说明.doc

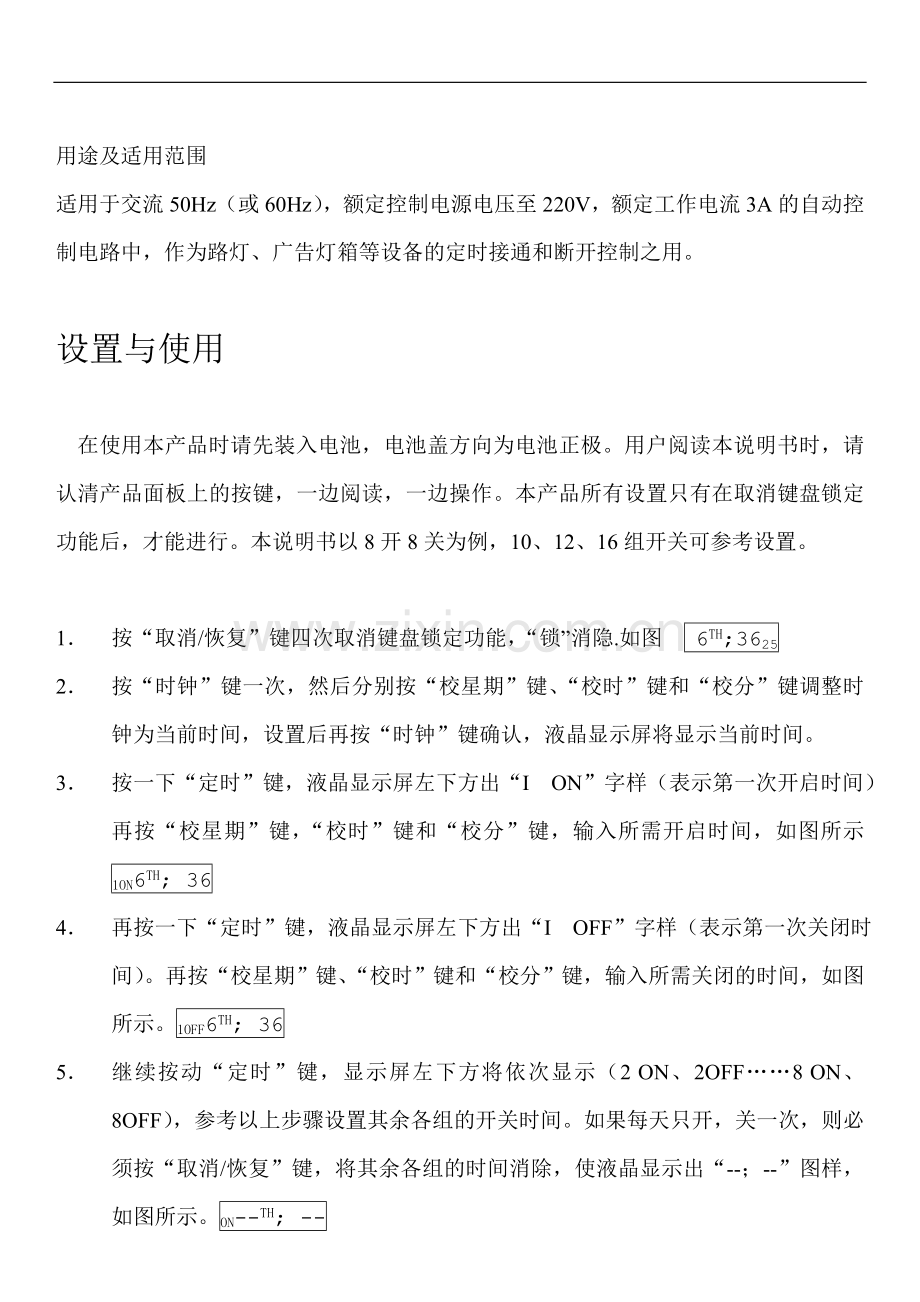

用途及适用范围
适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用

在使用本产品时请先装入电池，电池盖方向为电池正极。用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。本产品所有设置只有在取消键盘锁定功能后，才能进行。本说明书以8开8关为例，10、12、16组开关可参考设置。

1． 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图 6TH;3625
2． 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。
3． 按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示 1ON6TH; 36
4． 再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。1OFF6TH; 36
5． 继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。ON--TH; --

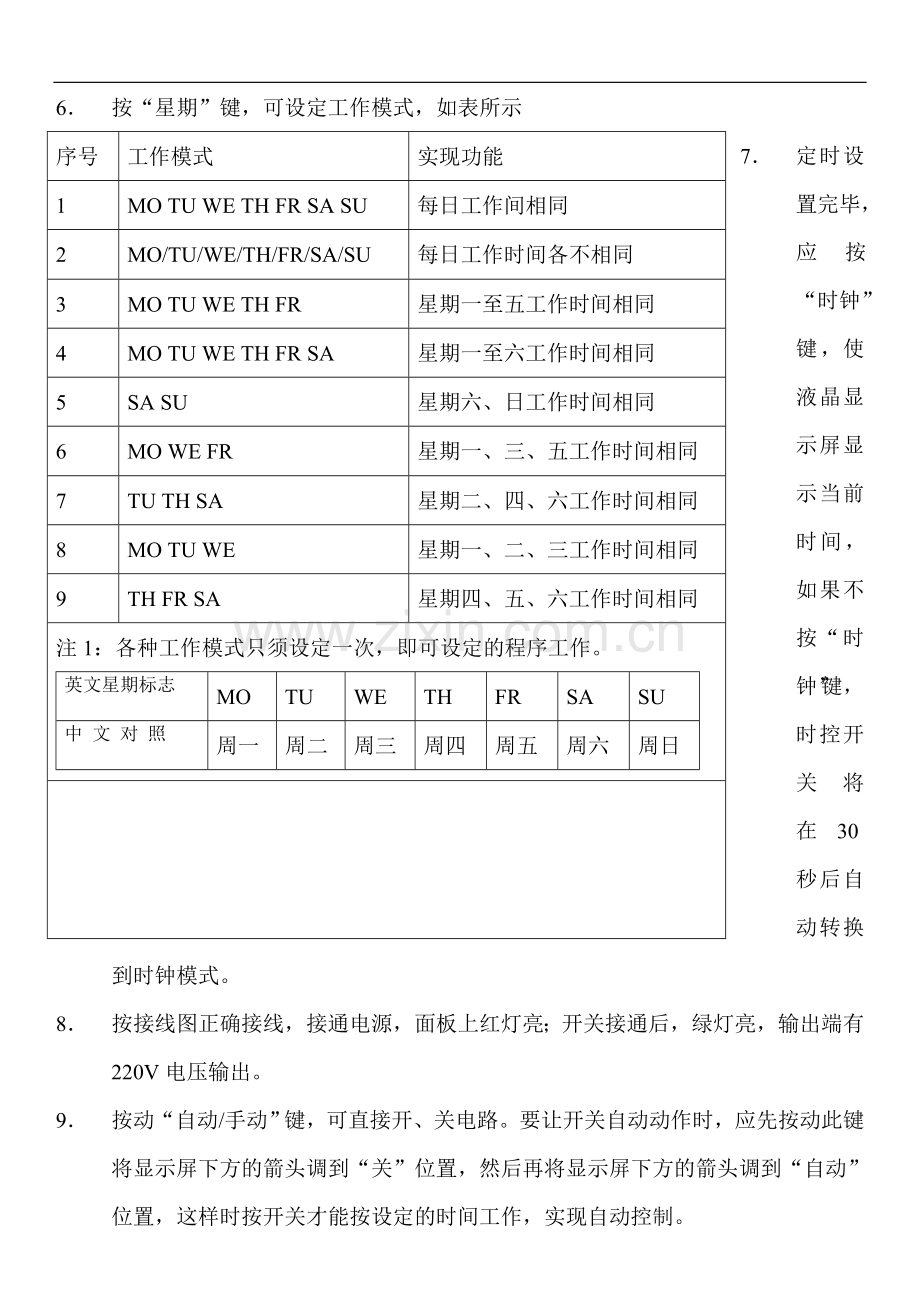

6． 按“星期”键，可设定工作模式，如表所示
序号
工作模式
实现功能
1
MO TU WE TH FR SA SU
每日工作间相同
2
MO/TU/WE/TH/FR/SA/SU
每日工作时间各不相同
3
MO TU WE TH FR
星期一至五工作时间相同
4
MO TU WE TH FR SA
星期一至六工作时间相同
5
SA SU
星期六、日工作时间相同
6
MO WE FR
星期一、三、五工作时间相同
7
TU TH SA
星期二、四、六工作时间相同
8
MO TU WE
星期一、二、三工作时间相同
9
TH FR SA
星期四、五、六工作时间相同
注1：各种工作模式只须设定一次，即可设定的程序工作。
英文星期标志
MO
TU
WE
TH
FR
SA
SU
中 文 对 照
周一
周二
周三
周四
周五
周六
周日

7． 定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。
8． 按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。
9． 按动“自动/手动”键，可直接开、关电路。要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

注意事项
1． 本开关进线只能接交流220V电源，切勿接入其它电源。
2． 如确认输入端有电，而开关上的红色指示灯不亮，请检查面板上的保险丝是否已经熔断。如已熔断，请换上信的0.25A的保险管。
3． 本产品采用1.5V高性能电池，自出场之日起可保持1年的使用时间，超过该期限后，请及时更换电池，以免电池电量不足时漏液。
4． 以垂直安装位置为基准，将电池盖旋转至“”位置，可以打开电池盖更换电池；更换后盖上电池盖旋至“①”位置，将电池盖盖好。

接线：
　1.图1直接控制方式。
　2.图2控制接触器、线圈电压220VAC/50HZ。
　3.图3控制接触器、线圈电压380VAC/50HZ。

注意事项：
1.为防强电流下融点发热，接线时务必拧紧接线柱的螺钉。
　2.控制器进线220VAC/50-60HZ电源，切勿接到380VAC。
　3.控制器红灯亮有电进入，红、绿灯同时亮开关有电输出。
　4.设定的时间，不能交叉设定，应按时间的顺序设定。
5.该型号锁定和解锁为按取消/恢复 3-4次 另外有一种是按住时钟键再按取消或其它键解锁/锁定。
