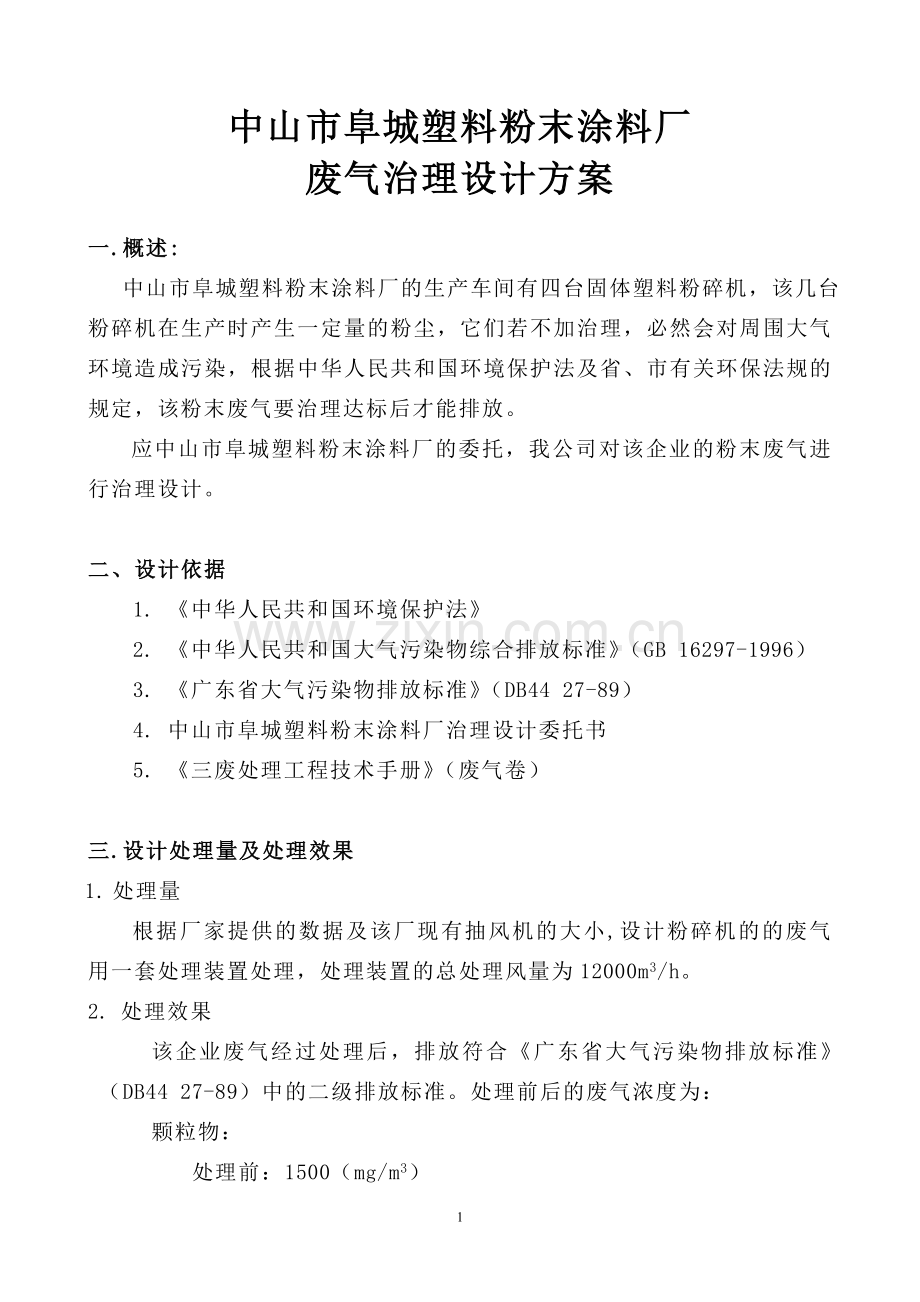

中山市阜城塑料粉末涂料厂
废气治理设计方案

一.概述:
中山市阜城塑料粉末涂料厂的生产车间有四台固体塑料粉碎机，该几台粉碎机在生产时产生一定量的粉尘，它们若不加治理，必然会对周围大气环境造成污染，根据中华人民共和国环境保护法及省、市有关环保法规的规定，该粉末废气要治理达标后才能排放。
应中山市阜城塑料粉末涂料厂的委托，我公司对该企业的粉末废气进行治理设计。

二、设计依据
1. 《中华人民共和国环境保护法》
2. 《中华人民共和国大气污染物综合排放标准》（GB 16297-1996）
3. 《广东省大气污染物排放标准》（DB44 27-89）
4. 中山市阜城塑料粉末涂料厂治理设计委托书
5. 《三废处理工程技术手册》（废气卷）

三.设计处理量及处理效果
1. 处理量
根据厂家提供的数据及该厂现有抽风机的大小,设计粉碎机的的废气用一套处理装置处理，处理装置的总处理风量为12000m3/h。
2. 处理效果
该企业废气经过处理后，排放符合《广东省大气污染物排放标准》（DB44 27-89）中的二级排放标准。处理前后的废气浓度为：
颗粒物：
处理前：1500（mg/m3）
处理后：120（mg/m3）

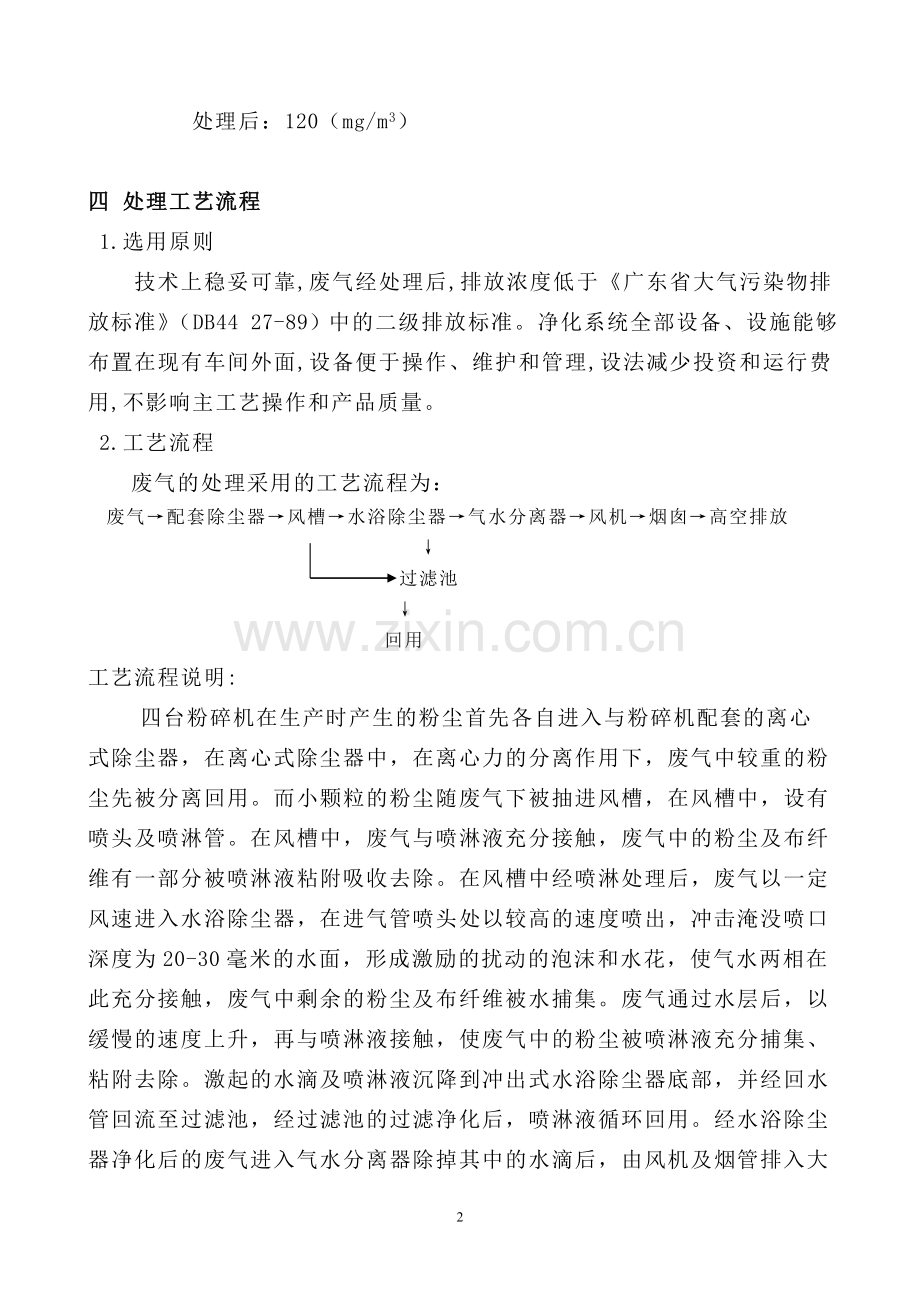

四 处理工艺流程
1.选用原则
技术上稳妥可靠,废气经处理后,排放浓度低于《广东省大气污染物排放标准》（DB44 27-89）中的二级排放标准。净化系统全部设备、设施能够布置在现有车间外面,设备便于操作、维护和管理,设法减少投资和运行费用,不影响主工艺操作和产品质量。
2.工艺流程
废气的处理采用的工艺流程为：
废气→配套除尘器→风槽→水浴除尘器→气水分离器→风机→烟囱→高空排放
↓
过滤池
↓
回用
工艺流程说明:
四台粉碎机在生产时产生的粉尘首先各自进入与粉碎机配套的离心式除尘器，在离心式除尘器中，在离心力的分离作用下，废气中较重的粉尘先被分离回用。而小颗粒的粉尘随废气下被抽进风槽，在风槽中，设有喷头及喷淋管。在风槽中，废气与喷淋液充分接触，废气中的粉尘及布纤维有一部分被喷淋液粘附吸收去除。在风槽中经喷淋处理后，废气以一定风速进入水浴除尘器，在进气管喷头处以较高的速度喷出，冲击淹没喷口深度为20-30毫米的水面，形成激励的扰动的泡沫和水花，使气水两相在此充分接触，废气中剩余的粉尘及布纤维被水捕集。废气通过水层后，以缓慢的速度上升，再与喷淋液接触，使废气中的粉尘被喷淋液充分捕集、粘附去除。激起的水滴及喷淋液沉降到冲出式水浴除尘器底部，并经回水管回流至过滤池，经过滤池的过滤净化后，喷淋液循环回用。经水浴除尘器净化后的废气进入气水分离器除掉其中的水滴后，由风机及烟管排入大气。
过滤池中的喷淋液定期更换，更换出来的喷淋液要经沉淀澄清后才能排放。

五.主要设计说明
1. 吸收液
吸收液为普通清水，其PH值为6-7。吸收液每隔一星期更换一次，更换出来的吸收液要经沉淀澄清后才能排放。
2．阻力损失
除尘器的阻力损失为600-700Pa。

六.主要设施与设备
（一） 主要设施
1、 离心除尘器
离心除尘器为跟随粉碎机一起配套的设备，由生产厂方设计及配备，其尺寸为：800*800*2500，共四台，每台粉碎机配一台。
2、 风槽
风槽为砖砼结构，槽内截面积为1200x1000（mm）。
风槽内设有多级喷头及喷淋管道。
3、 水浴除尘器
水浴除尘器一套，为砖砼结构。除尘器内废气上升速度为1.00M/S。
4、 过滤水池
过滤水池一个，为砖砼结构。回水池体尺寸为5.00x2.50x1.80(m)。
（二）主要设备
1. 风机
风机型号为4-72-6A，风量为14300 m3/ H，功率为4KW，一台。
2. 水泵
喷淋水泵型号为：2TC-15,流量为10m3/ H，功率为2.2KW，一台。

七. 劳动管理
废气处理装置作为厂的一个有机组成部分，其设备维修、保养由厂统一安排。设操作工人一名，由相关人员兼职担任。

八. 运行费用及占地
1. 运行费用
废气处理日常运行费用主要为设备电力消耗。
废气处理装置在日常正常运转时，每小时耗电量约为6.0KW.H，按0.80元/KW.H计,则每小时电费为4.80元。 2. 占地
废气处理装置工程占地面积约25m2。

九. 废气处理工程投资概算
废气处理工程投资概算详见工程预算表。
