Lync Server XXXX企业版前端服务器部署.docx

Lync Server 2010部署前的准备

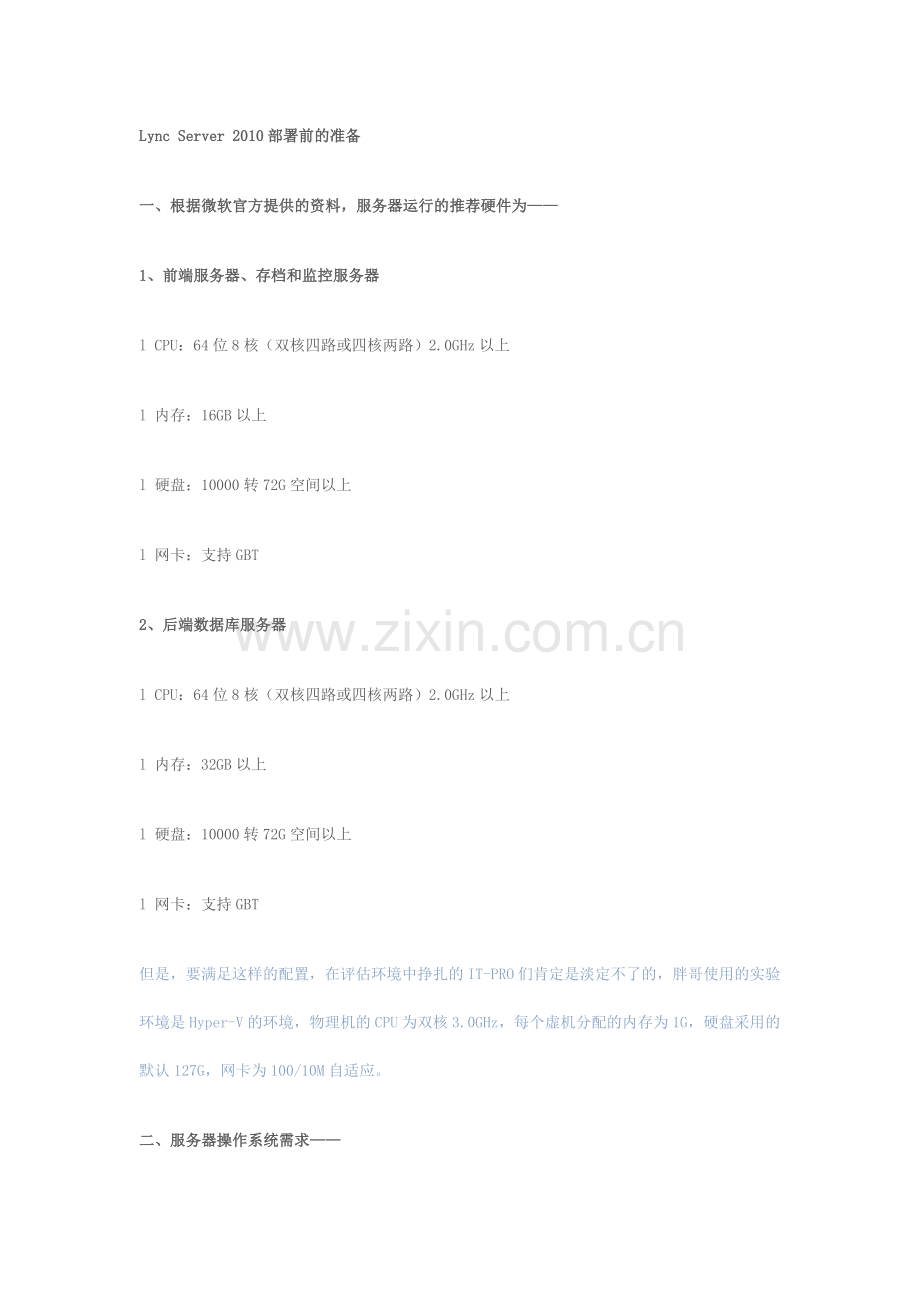

一、根据微软官方提供的资料，服务器运行的推荐硬件为——
1、前端服务器、存档和监控服务器
l CPU：64位8核（双核四路或四核两路）2.0GHz以上
l 内存：16GB以上
l 硬盘：10000转72G空间以上
l 网卡：支持GBT
2、后端数据库服务器
l CPU：64位8核（双核四路或四核两路）2.0GHz以上
l 内存：32GB以上
l 硬盘：10000转72G空间以上
l 网卡：支持GBT
但是，要满足这样的配置，在评估环境中挣扎的IT-PRO们肯定是淡定不了的，胖哥使用的实验环境是Hyper-V的环境，物理机的CPU为双核3.0GHz，每个虚机分配的内存为1G，硬盘采用的默认127G，网卡为100/10M自适应。
二、服务器操作系统需求——

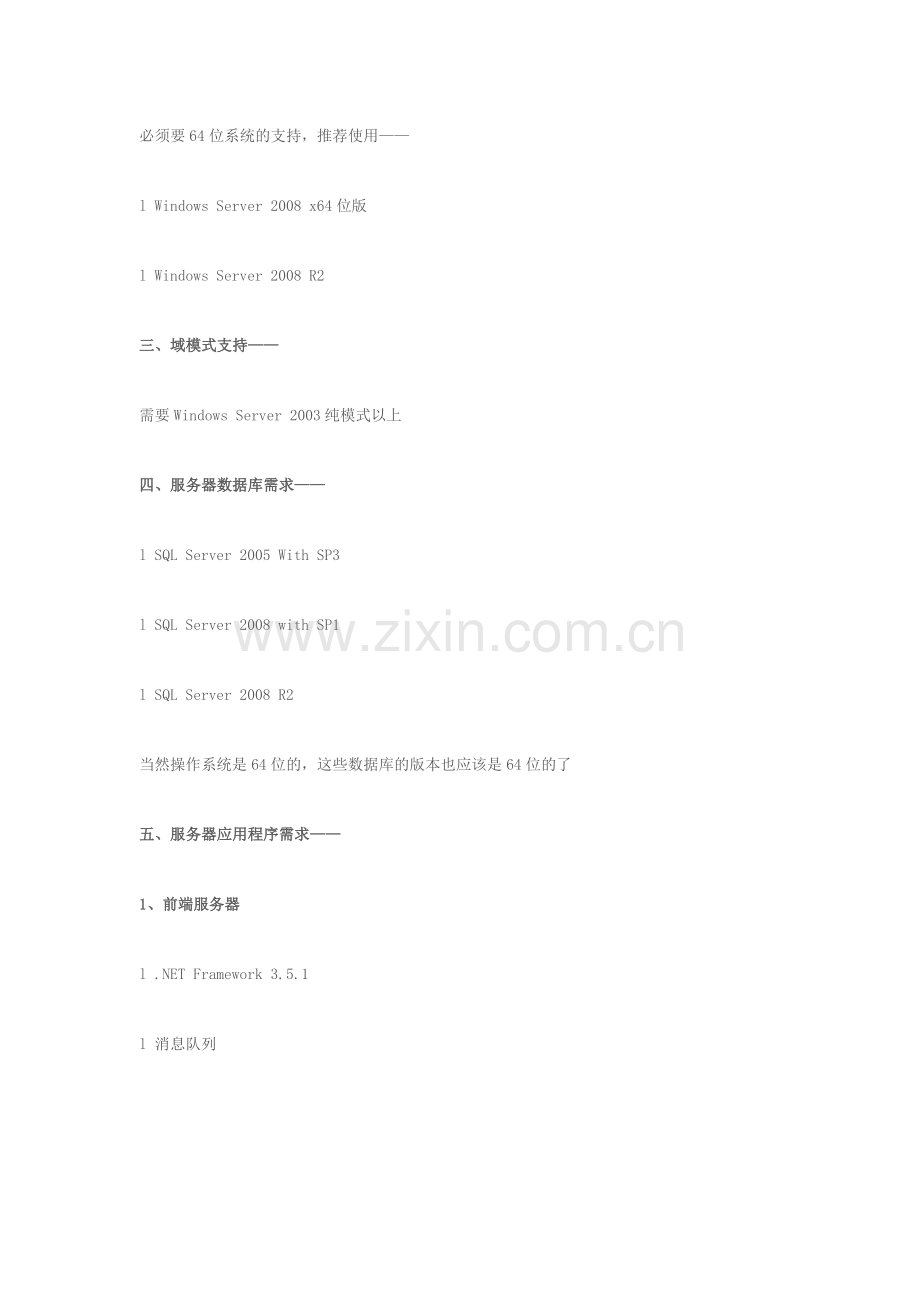

必须要64位系统的支持，推荐使用——
l Windows Server 2008 x64位版
l Windows Server 2008 R2
三、域模式支持——
需要Windows Server 2003纯模式以上
四、服务器数据库需求——
l SQL Server 2005 With SP3
l SQL Server 2008 with SP1
l SQL Server 2008 R2
当然操作系统是64位的，这些数据库的版本也应该是64位的了
五、服务器应用程序需求——
1、前端服务器
l .NET Framework 3.5.1
l 消息队列
l IIS 7（同时启用HTTP重定向、脚本管理工具、ASP.NET、日志记录、跟踪、基本身份验证、Windows身份验证等 命令开启iis的脚本如下：
PS C:\> Import-Module ServerManager
PS C:\> Add-WindowsFeature NET-Framework,RSAT-ADDS,Web-Server,Web-Static-Content,Web-Default-Doc,Web-Http-Errors,Web-Http-Redirect,Web-Asp-Net,Web-Net-Ext,Web-ISAPI-Ext,Web-ISAPI-Filter,Web-Http-Logging,Web-Log-Libraries,Web-Http-Tracing,Web-Windows-Auth,Web-Client-Auth,Web-Filtering,Web-Stat-Compression,Web-Mgmt-Console,Web-Scripting-Tools –Restart
l AD DS管理工具
l 桌面体验
l Windows PowerShell 2.0（Windows Server 2008 R2已经安装）
l SQL Server 2005 Backwards Compatibility tool（Lync安装向导会自动安装）
l Silverlight（可以通过Microsoft Update更新操作系统来获取）
l SQL Server 2008 R2 Native Client
l Visual C++ 2008 SP1 Redistributable Package (x64)
lURL Rewrite Module 2.0 for IIS 7 (x64)
2、后端服务器
l .NET Framework 3.5.1
l SQL Server
3、存档和监控服务器
l IIS 7
l 消息队列（包括目录服务集成）
l SQL Server 2008 R2 Native Client
l SQL Server System CLR Types
l SQL Server 管理对象 (SMO) 1 2
六、客户端需求——
l Windows XP Pro SP3
l Windows Vista
l Window 7
七、部署拓扑如图1：

图1
第一季部署篇 之实现Lync Server 2010企业版部署环境
根据已规划好的拓扑，首先部署Lync-dc01、Lync-sql01和Lync-ras01。
这三台服务器分别充当域控制器、数据库（Lync后端）服务器和网关服务器。具体角色如下：
Lync-dc01提供：活动目录服务、DNS服务、证书服务、Exchange邮件服务；
Lync-sql01提供：SQL数据库服务
Lync-ras01提供：路由与远程访问服务
然后准备Lync-ls-fe和Lync-ls-arc-mon，分别充当Lync前端服务服务器和存档与监控服务器。
其次，为Lync的安装准备活动目录，更新活动目录架构等。
最后，通过Lync Server拓扑生成器规划并发布拓扑。
一、 实现基础环境服务器
1、Lync-dc01
安装Windows Server 2008 R2系统，并且启用目录服务配置成为域控制器，将森林和域模式设置成为Windows Server 2008 R2模式。同时配置成为DNS服务器。完成后重启，并安装证书服务配置成为基于企业的根CA。
为了实现较为完整的UC服务，让Lync 2010能和Exchange 2010集成实现更完美组合，Lync-dc01同时还安装了Exchange 2010+SP1。
此系列中设计的域为；使用的IP网段为172.16.10.X/24。
Lync-dc01的IP地址为172.16.10.10
2、Lync-sql01
安装Windows Server 2008 R2系统，将其加入域。
安装SQL Server 2008 R2服务，同时配置防火墙，打开以下端口：
TCP-80、443、1433、1434
UDP-1433、1434
并且通过其“SQL Server Configuration Manager”配置“SQL Server网络配置”的协议，启用TCP/IP。如图2。
将IP地址的“已启用”开关设置成为“是”。确定保存后，重启SQL Server服务。
Lync-sql01的IP地址为172.16.10.20

图2
3、Lync-ras01
安装Windows Server 2008 R2系统，将其加入域。
安装“网络策略和访问服务”，并启用NAT，配置内网和外网。如图3。

图3
Lync-ras01的内网IP地址为172.16.10.80、外网IP地址为202.43.X.X。
二、 实现Lync角色服务环境
1、Lync-ls-fe
安装Windows Server 2008 R2系统，将其加入域。
按照Lync前端服务器需求，为其安装各应用程序组件。
Lync-ls-fe的IP地址为172.16.10.30
2、Lync-ls-arc-mom
安装Windows Server 2008 R2系统，将其加入域。
按照Lync存档与监控服务器需求，为其安装各应用程序组件。
Lync-ls-arc-mom的IP地址为172.16.10.40
三、 为Lync Server准备活动目录
操作可以在Lync-ls-fe上完成。插入Lync Server 2010光盘，自动运行，指定Lync Server 2010安装路径，如图4。

图4
如果采用默认位置安装，直接点击“安装”。打开许可协议，如图5，肯定只有勾选接受才能进行下一步。

图5
点击“确定”，启动Lync Server 2010部署向导，如图6。

图6
点击“准备Active Directory”，进入活动目录准备子页面。
1：准备架构
必须要是架构管理员（Schema Admins）成员才能进行操作，因此，在此建议使用活动目录默认的管理员来进行。此外，还需要能够正常访问和使用架构主机，以及能够远程修改架构主机注册表。
故需要安装Active Directory管理工具，如果没有安装将收到以下如图7提示。

图7
如果一切安装之前所述完成了准备，则不会出现错误提示，直接点击“运行”即可。如图8。

图8
根据“准备架构”向导，点击“下一步”。如图9。

系统将自动执行更新活动目录架构脚本，如图10。

图10
执行完成后，向导会提示可查看的日志。只需点击“查看日志”并可了解安装日志。
点击“完成”，关闭该向导。
为了确认活动目录是否完成以上操作，可以进行“验证架构准备的复制”，在实际环境中是必须进行的。在此，测试环境中，胖哥就略过了。
2、准备当前林
必须要是企业管理员（Enterprise Admins）成员才能进行操作，因此，在此建议使用活动目录默认的管理员来进行。此外，运行该步骤的计算机还需要在根域中。进行域林准备的目的是为Lync Server服务器组件创建全局设置和通用组。如图11，点击“运行”。

图11
启动“准备林”向导，点击“下一步”，如图12。

图12
指定Lync Server的通用组放置的位置，可以是“本地域”、也可以是指定的一个功能管理域。关键是看之前的规划。在此，选择“本地域”，如图13。

图13
点击“下一步”，执行完成后，向导会提示可查看的日志。只需点击“查看日志”并可了解安装日志。如图14。

图14
点击“完成”，关闭该向导。
同样，可以进行“确认复制全局编录”，在此略过。
3、准备当前域
必须要是域管理员（Domain Admins）成员才能进行操作，因此，在此建议使用活动目录默认的管理员来进行。其目的是为Lync Server通过组设置访问控制项。如图15，点击“运行”。

图15
执行完成后，向导会提示可查看的日志。只需点击“查看日志”并可了解安装日志，如图16。点击“完成”，关闭该向导。

图16
最后，可选择进行“验证域中的复制”，进行检查。
四、 规划Lync Server企业拓扑
Lync Server 2010与之前的产品在部署过程中有一个非常大的区别。主要表现就是Lync Server 2010添加了一个“安装拓扑生成器”，通过这一组件，可以是IT-PRO们在正式安装Lync Server各角色服务器之前，规划诸服务器角色。并且在之后的安装过程中，向导会根据这一规划自动处理各角色服务器的位置和功能。
打开“Lync Server 2010部署向导”，在其右边工具列表中选择“安装拓扑生成器”如图17。

图17
等待其安装完毕后，定位到“开始”——“所有程序”——“Microsoft Lync Server 2010”目录下，点击“Lync Server拓扑生成器”。如图18。

图18
打开工具后，在弹出对话框中选择“新建拓扑”，如图19。

图19
点击“确定”，选择将拓扑文件存放的位置，如图20。

图20
点击“保存”，定义主域，如图21。指定主SIP域的名称，在此填写“”域名。
图21
点击“下一步”。 “指定其他受支持的域”，在此不进行修改，如图22。

图22
直接点击“下一步”，“定义第一个站点”，其站点的规划思路可以参考活动目录站点的规划思路进行。如图23。

图23
点击“下一步”，“指定站点详细信息”。如图24

图24
点击“下一步”，向导提示“已成功定义新拓扑”，如图25。但是如果需要发布此拓扑，则必须先定义一个前端池。因此，勾选“此向导关闭后将打开‘新建前端’向导”，点击“完成”。

图25
五、 定义前端池
打开“定义新的前端池”后，会收到提示页面。提醒在继续进行前需要事先规划好前端池的作用，如：是否用于会议、语音等服务，需要的伸缩性，计算机FQDN，会议WEB地址等。如图26。

图26
点击“下一步”，“定义前端池FQDN”。填写前端池FQDN“”，由于此次规划的测试为企业版部署。所以，选择“Enterprise Edition前端池”。如图27

图27
点击“下一步”，“定义此池中的计算机”，填写前端服务器FQDN“lync-ls-”，如图28。

图28
点击“下一步”，“选择功能”，在此将实现全部功能，如图29，即勾选
? “包含音频、视频和应用程序共享的会议”
n “电话拨入式（PSTN）会议”
? “企业语音”
? “呼叫允许控制”

图29
点击“下一步”，“选择并置服务器角色”，目的是指定此前端池同时还可充当哪些其它功能角色。如图30，勾选“并置A/V会议服务”。此外，在此测试中，PSTN的中介服务器角色也同时有该前端服务器来充当，故勾选“并置中介服务器”。

图30
点击“下一步”，“将服务器角色与此前端池关联”，指定存档服务器和监控服务器角色与该池进行关联，如图31。

图31
点击“下一步”，“定义SQL存储”。即指定前端池的后端数据库服务器存储。需要注意的是，该数据库有SQL Server的一个实例来充当，并且由于是企业版部署，所以不能与前端服务器在同一台计算机上并置，如图32。指定SQL Server服务器的FQDN为“lync-”，并指定使用“默认实例”。

图32
点击“下一步”，“定义文件共享”。指定一个共享文件夹，用于文件共享。同样，需要注意由于是企业版部署，所以不能与前端服务器在同一台计算机上并置。故在此建议使用文件服务器进行文件夹共享。但在此测试环境中选用了SQL Server服务器进行文件共享，文件夹共享名为“LyncFileShare”，如图33。

图33
点击“下一步”，“指定Web服务URL”。必须指定外部基本URL“”，如图34。

图34
点击“下一步”，“指定PSTN网关”，如图35，点击“新建”

图35
在弹出对话框中，指定网关IP地址172.16.10.210，侦听端口为5060，指定SIP传输协议为TCP，如图36

图36
点击“确定”返回，前端池向导。如图37

图37
点击“下一步”，“选择存档服务器”，在此点击“新建”，如图38。

图38
启动“定义新的存档服务器”向导，指定FQDN为“lync-ls-arc-”，如图39。

图39
点击“下一步”，“定义SQL存储”，由于在此之前的向导中曾定义过了SQL存储，根据规划存档服务器的后端数据库仍有其提供。故在此选择“使用以前定义的SQL存储”——“lync-\默认”，如图40。

图40
点击“下一步”，“定义文件存储”，同样使用之前向导中曾定义过了共享文件夹，故在此选择“使用以前定义的文件共享”——“\\lync-\LyncFileShare”，如图41。

图41
点击“完成”，返回“定义新的前端池”向导。指定存档服务器为刚才所新建的存档服务器。如图42，点击“下一步”。

图42
“选择监控服务器”，在此点击“新建”，如图43。

图43
启动“定义新的监控服务器”向导，指定其FQDN“lync-ls-arc-”，如图44。

图44
点击“下一步”，“定义SQL存储”，由于在此之前的向导中曾定义过了SQL存储，根据规划存档服务器的后端数据库仍有其提供。故在此选择“使用以前定义的SQL存储”——“lync-\默认”，如图45。

图45
点击“完成”，返回“定义新的前端池”向导。指定监控服务器为刚才所新建的监控服务器。如图46，点击“完成”，完成拓扑和前端池的定义。

图46
六、 配置管理地址和中央管理服务器
配置管理访问URL和中央管理服务器，右击拓扑生成器根节点，选择“编辑属性”，如图47。

图47
点击“中央管理服务器”，指定管理访问URL——“”，并且选择中央管理服务器——“ BJ”，如图48，点击“确定”完成配置。

图48
七、 设置权限和DNS记录
为了能在Lync Server 2010中执行所有管理任务，需要将Lync管理员账户添加到“CSAdministrators”组中。如图49，在Active Directory用户和计算机中右击“CSAdministrators”，打开其属性。

图49
选择“成员”选项卡，添加指定的Lync Server 2010管理员账户。在此测试中，添加默认的域管理员账户，如图50。

图50
此外，由于规划拓扑是定义了一系列的FQDN和URL。因此，为了能够正确解析到相应的服务器，还需要为其进行DNS配置。
打开lync-的DNS管理器，在区域中添加A记录，如图51。

图51
分别添加主机记录指向172.16.10.30，如图52。

图52
主机记录指向172.16.10.30，如图53。

图53
主机记录指向172.16.10.30，如图54。

图54
主机记录指向172.16.10.30，如图55。

图55
八、 发布Lync Server 2010拓扑
Lync Server 2010的拓扑创建好后，需要发布到数据库中，才能被应用。因此，为了完成整个环境准备工作，还需要对Lync Server 2010拓扑进行发布。
打开拓扑生成器，右击其根节点。选择“发布拓扑”，如图56。

图56
打开“发布拓扑”向导，如图57。在此得到提示，需要注意关于SQL Server服务器的防火墙和权限，执行用户应具有SQL Server的“sysadmin”角色权限。

图57
点击“下一步”，“创建数据库”，勾选要发布到的数据库服务器，即指定将在那台服务器上为Lync建立数据库，如图58。

图58
点击“下一步”，“选择中央管理服务器”，在下拉列表中指点将承载中央管理存储的前端池，如图59。

图59
点击“下一步”，向导将自动执行拓扑发布脚本进行发。
注意：在此过程中，由多种因素可能会引起失败，如：各项设置和权限问题、SQL Server服务访问及防火墙问题、各服务器所需安装支持程序或组件问题等。
最后，点击“完成”，结束拓扑的成功发布，如图60。

图60
在实现Lync Server 2010时，采用各角色分离的环境进行部署。前面已经完成了基本环境、活动目录、后端服务器的准备，并且完成了Lync Server 2010企业拓扑的规划。接下来，可以着手配置Lync Server 2010的前端服务器。
对于Lync Server 2010的前端服务器主要用于响应客户端的各种服务请求。在整个环境的实现中起到尤为重要的地位。要实现其功能，在此评估环境的Lync-ls-fe服务器上运行Lync Server 2010部署向导，如图61所示，点击“安装或更新Lync Server系统”。

图61
一、安装本地配置存储
其目的是安装本地配置存储并使用中央管理存储中的数据进行填充，先决条件需要本地管理员权限，如图62。

图62
点击“运行”，在“配置中央管理存储的本地副本”页面中，选择“直接从中央管理存储检索（需要对中央管理存储具有读取权限）”，如图63，点击“下一步”。

图63
向导自动执行并完成脚本，如图64，点击“完成”，结束“安装本地配置存储”。

图64
二、安装Lync Server 2010服务组件
必须要具有“本地管理员权限”，而且需要对当前域中的AD用户和组具有读取权限的域用户凭证，如图65。因此，直接使用域管理员来进行操作是比较方便的选择。

图65
点击“运行”，在设置Lync Server组件页面点击“下一步”，如图66。

图66
系统自动执行并完成安装脚本，最后点击“完成”，结束Lync服务组件的安装，如图67。

图67
在此需要注意的是：前端服务器上，IIS角色的配置，如果要正确运行整个脚本，安装如下功能：静态内容、默认文档、HTTP错误、ASP.NET、.NET扩展性、Internet服务器API（ISAPI）、ISAPI筛选器、HTTP日志记录、日志记录工具、跟踪、客户端证书映射身份验证、Windows身份验证、请求筛选、静态内容压缩、IIS管理控制台、IIS管理脚本和工具。
三、为Lync Server 2010请求并安装证书
对于Lync Server 2010和早期的OCS相同，需要证书的支持以得到更高的安全性。在Lync各服务启动前必须为其申请并分配有效的证书。完成这一操作的用户需要拥有本地管理员权限，并且通过在线的证书颁发机构或脱机证书颁发机构申请并注册证书，如图68，点击“运行”。

图68
启动“证书向导”，在此由于是全新部署系统，所以勾选全部选项，并且点击“请求”，进行证书申请，如图69。

图69
进入“证书请求”向导，点击“下一步”，如图70。

图70
由于在此前的环境部署中是建立的基于企业的CA，并且该CA处于在线联机状态。因此，选择“立即将请求发送至联机证书颁发机构”，如图71。

图71
点击“下一步”，在“从环境中检测到列表中的选择CA”下拉菜单中，选择之前配置好的CA，该评估环境中的为DC上的企业根CA——“lync-\leoleco-root-ca”，如图72。

图72
点击“下一步”，如果当前进行此操作的用户为已有权限的用户，如默认的企业管理员等，可以直接利用当前用户的权限而不在此做任何操作；如果是使用有限权限用户，则需要另外提交由相应权限的域用户来进行CA证书请求的提请，如图73。

图73
点击“下一步”，使用默认的证书模板进行申请，因此在该页暂不进行任何修改，直接点击“下一步”，如图74。

图74
为证书指定友好的名称以及密钥长度，如图75。如果需要在之后能够导出证书的私钥，则需要勾选“将证书的私钥标记为可导出”。在此，建议对其进行勾选，这样可以对证书的私钥导出后进行备份。

图75
点击“下一步”，指定“组织信息”，如图76。

图76
点击“下一步”，填写“地理信息”，如图77。

图77
点击“下一步”，在“使用者名称/使用者替代名称”页面中会自动根据在拓扑建立中指定的各域名生成名称，如图78。

图78
注意：这里的名称必须DNS注册A记录或CNAME记录，用户在访问相应的服务时，需要用这里定义的域名进行访问，否则系统会因证书验证出错提示无法访问。
点击“下一步”，指定“使用者替代名称（SAN）的SIP域设置”，勾选“配置的SIP域”中的当前域，如图79。由于评估环境使用的域名为“”，所以直接进行勾选。

图79
点击“下一步”，如果没有其它需要使用或注册的FQDN，则可以直接点击“下一步”，如图80。若还需要使用其它FQDN以便于访问，则应该在此进行添加。在此评估环境中，没有规划其它FQDN，因此采用默认配置。
图80
点击“下一步”，检查证书申请信息的摘要内容，如图81。如果，无误，点击“下一步”进行申请。

图81
向导自动执行并完成证书申请脚本，如图82。

图82
正确完成后，点击“下一步”，向导将显示“联机证书请求状态”，如图83。在此可以看到该证书的“指纹”信息。证书成功进行申请后，需要分配给Lync Server 2010才能正常使用。建议勾选“将此证书分配给Lync Server证书用途”立即进行证书分配，否则需要稍后手动运行“分配”向导。

图83
点击“完成”，自动打开“证书分配”向导，如图84。

图84
点击“下一步”，将显示出要分配的证书的摘要信息，即刚才申请向导中为证书填写的内容，如图85。

图85
确认无误，点击“下一步”，向导自动执行并完成证书分配脚本，如图86。

图86
点击“完成”，返回“证书向导”。可以看到“默认证书”为“已分配”状态，并显示了“友好名称”和“到期日期”，如图87，点击“关闭”，完成证书配置。

图87
四、启动服务
现在，终于可以启动Lync Server 2010的各项服务了。这一操作需要具有当前服务器的本地管理员权限才能进行，如图88。

图88
点击“运行”，打开“启动服务”向导，如图89。

图89
不过在此需要注意，这里的操作不会去评估服务是否安装成功配置正确，只会去执行服务启动的脚本，至于没有配置正确的服务不能启动，则会自动跳过。
点击“下一步”，向导自动执行并完整各项服务的启动脚本，如图90。

图90
点击“完成”，对出向导。
五、验证服务运行状态
可以通过直接打开“服务”MMC管理控制台来验证当前前端服务器的各项服务是否运行正常。也可以在Lync Server 2010部署向导中点击“服务状态（可选）”的“运行”，如图91。

图91
打开“服务”MMC控制台来查看，如图92。

图92
查看“Lync Server……”服务，启动类型为“自动”的是否状态为“已启动”。如果，均被标示为“已启动”则证明所有服务安装配置基本正常。
注意：如果之前步骤均无错，并且完整配置成功。但是，有个别服务无法启动，可以尝试重启前端服务器系统之后再进行验证。
现在，可以在开始菜单中，点击“Lync Server控制面板”，如图93。

图93
在弹出对话框中输入Lync管理员的用户名和密码，如图94。

图94
登录成功后，将弹出Lync Server 2010的配置界面，如图95。
