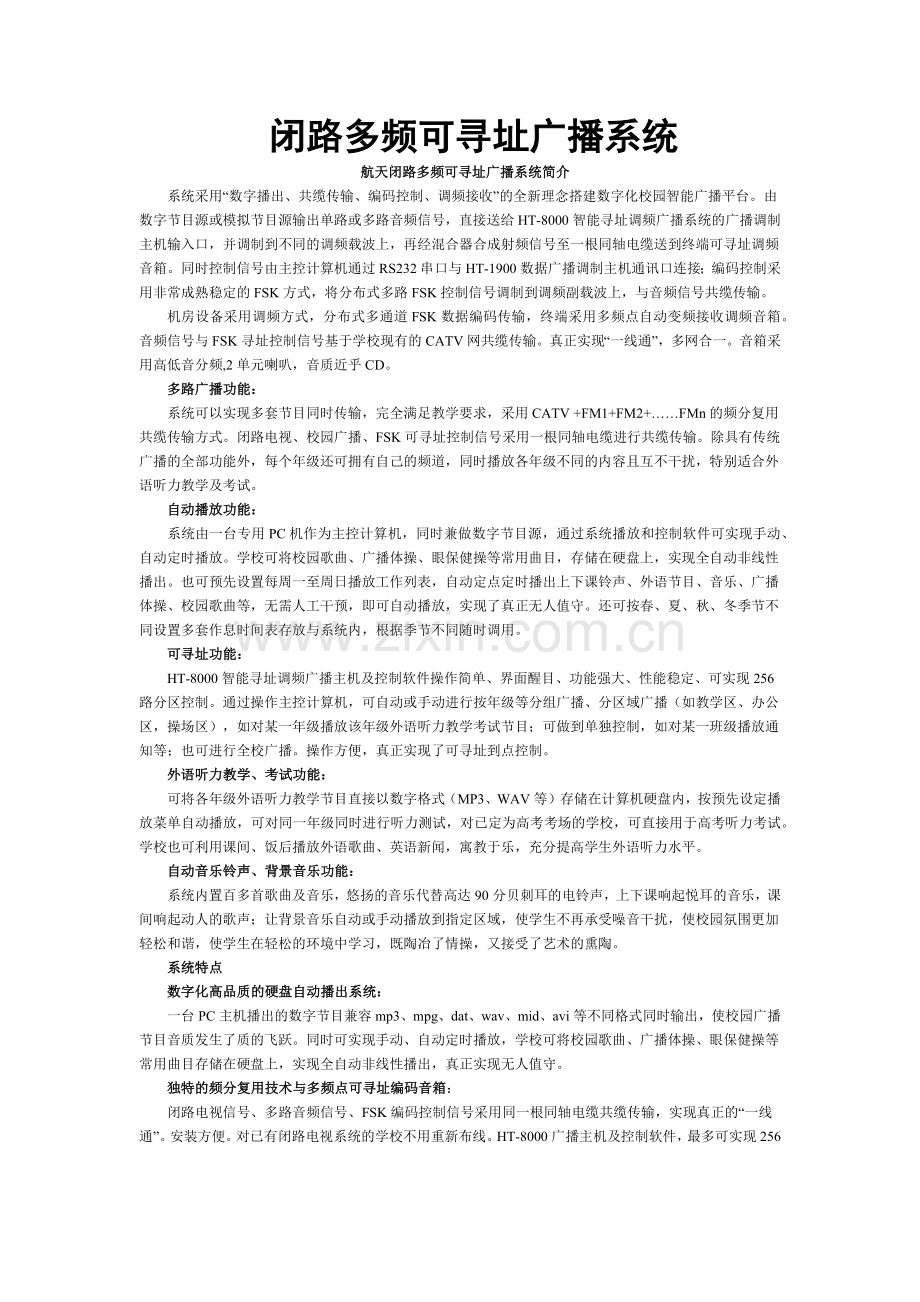

闭路多频可寻址广播系统航天闭路多频可寻址广播系统简介系统采用“数字播出、共缆传输、编码控制、调频接收”的全新理念搭建数字化校园智能广播平台。由数字节目源或模拟节目源输出单路或多路音频信号，直接送给HT-8000智能寻址调频广播系统的广播调制主机输入口，并调制到不同的调频载波上，再经混合器合成射频信号至一根同轴电缆送到终端可寻址调频音箱。同时控制信号由主控计算机通过RS232串口与HT-1900数据广播调制主机通讯口连接；编码控制采用非常成熟稳定的FSK方式，将分布式多路FSK控制信号调制到调频副载波上，与音频信号共缆传输。机房设备采用调频方式，分布式多通道FSK数据编码传输，终端采用多频点自动变频接收调频音箱。音频信号与FSK寻址控制信号基于学校现有的CATV网共缆传输。真正实现“一线通”，多网合一。音箱采用高低音分频,2单元喇叭，音质近乎CD。多路广播功能：系统可以实现多套节目同时传输，完全满足教学要求，采用CATV +FM1+FM2+……FMn的频分复用共缆传输方式。闭路电视、校园广播、FSK可寻址控制信号采用一根同轴电缆进行共缆传输。除具有传统广播的全部功能外，每个年级还可拥有自己的频道，同时播放各年级不同的内容且互不干扰，特别适合外语听力教学及考试。自动播放功能：系统由一台专用PC机作为主控计算机，同时兼做数字节目源，通过系统播放和控制软件可实现手动、自动定时播放。学校可将校园歌曲、广播体操、眼保健操等常用曲目，存储在硬盘上，实现全自动非线性播出。也可预先设置每周一至周日播放工作列表，自动定点定时播出上下课铃声、外语节目、音乐、广播体操、校园歌曲等，无需人工干预，即可自动播放，实现了真正无人值守。还可按春、夏、秋、冬季节不同设置多套作息时间表存放与系统内，根据季节不同随时调用。可寻址功能： HT-8000智能寻址调频广播主机及控制软件操作简单、界面醒目、功能强大、性能稳定、可实现256路分区控制。通过操作主控计算机，可自动或手动进行按年级等分组广播、分区域广播（如教学区、办公区，操场区），如对某一年级播放该年级外语听力教学考试节目；可做到单独控制，如对某一班级播放通知等；也可进行全校广播。操作方便，真正实现了可寻址到点控制。外语听力教学、考试功能：可将各年级外语听力教学节目直接以数字格式（MP3、WAV等）存储在计算机硬盘内，按预先设定播放菜单自动播放，可对同一年级同时进行听力测试，对已定为高考考场的学校，可直接用于高考听力考试。学校也可利用课间、饭后播放外语歌曲、英语新闻，寓教于乐，充分提高学生外语听力水平。自动音乐铃声、背景音乐功能：系统内置百多首歌曲及音乐，悠扬的音乐代替高达90分贝刺耳的电铃声，上下课响起悦耳的音乐，课间响起动人的歌声；让背景音乐自动或手动播放到指定区域，使学生不再承受噪音干扰，使校园氛围更加轻松和谐，使学生在轻松的环境中学习，既陶冶了情操，又接受了艺术的熏陶。系统特点数字化高品质的硬盘自动播出系统：一台PC主机播出的数字节目兼容mp3、mpg、dat、wav、mid、avi等不同格式同时输出，使校园广播节目音质发生了质的飞跃。同时可实现手动、自动定时播放，学校可将校园歌曲、广播体操、眼保健操等常用曲目存储在硬盘上，实现全自动非线性播出，真正实现无人值守。独特的频分复用技术与多频点可寻址编码音箱：闭路电视信号、多路音频信号、FSK编码控制信号采用同一根同轴电缆共缆传输，实现真正的“一线通”。安装方便。对已有闭路电视系统的学校不用重新布线。HT-8000广播主机及控制软件，最多可实现256分区控制。通过对主控计算机的操作，可控制全校范围内的各班级、年级、操场、办公区、各广播点的广播控制，对全校进行分区、定点、手动或自动寻址广播，定时播放。良好的开放性与可扩展性：系统具有良好的开放性和灵活的可扩展性，在系统分配网络可增设信号出口，根据具体的情况任意添加音箱。系统可与教学评估监控系统联网，实现单向可视对讲；与教学评估监控系统、闭路电视网络系统结网，可实现双向可视对讲；播控主机与校园网联网，可共享校园网上音频资源，远程控制与中国远程教育信息平台联网后，可实现外语节目在线播放。可设置校长分控广播室和校园广播站插播控制室，方便校长管理使用和校园课外活动广播。较高的稳定性与可靠性：采用RF弱信号传输方式，极大地提高了系统的可靠性，系统传输网络中无功率信号，单只音箱的故障不影响系统工作，整机在没有信号的情况下自动处于关闭状态，待有启动信号或接收到开机指令后音箱自动启动，无需人员的控制。自动开关机系统在电脑启动后自动运行。配合本系统软件的定时开关机功能即可做到晚上电脑定时自动关机，早上自动启动运行。传统设备智能化管理 HT-8000控制器与电脑连接，接受电脑控制指令，在软件统一管理设置下控制多台设备的自动开关，通过计算机设定自动播放DVD，VCD，CD等，解决了传统设备需要人员手动播放的缺点，真正实现无人值守。主控中心可控制终端音箱进行节目的选择、音量的调整、及功放的开关终端音箱可扩展外接音频输入，扩展教室无线话筒输入功能模块无线远距离摇控播放：本系统用户可根据需求配备无线摇控器，达到对主控播放微机曲目的上一曲、下一曲、暂停、播放、停止等控制功能。在升旗仪式、广播体操集合等活动时能够远距离播放控制。系统软件功能强大，软件版本任意升级：软件支持自动控制、可寻址分区选择、音源播放、广播音箱开关设定等先进功能，支持多种媒体格式，存储容量无限。开放式音源软件平台，用户可任意添加/存录曲目，随机所配有多种音乐铃声，军号和学校常用礼仪歌曲、流行歌曲……。航天数字智能广播系统将定期不断推出新的控制及播放软件版本，免费为用户扩容及版本升级。功能需求: 序号项目设备名称功能规格与参考型号数量备注 1 自动播放系统主控系统及软件要求提供无线远程控制广播功能；不少于8路数字、8路模拟音源无源广播单元的功放系统含在此项目内室内广播单元满足室内的声压电平，有线路输入每班2个，以学校实际需求为准室外广播单元用于课间音乐铃声、背景音乐、清校及通知找人室外用，走廊壁挂、草地造型、操场音柱以实际为准，室外草地音箱造型应提供资料让学校选择。教学单元用于各教室的语音教学带有线和无线话筒接口，带卡座功能，可对本区播音远程播音插口单元用于三个操场开展运动会、演出和比赛带有线和无线播音接口，带外置音源（卡座、VCD、DVD）接口，具有选区播音功能 2 线缆管道学校内操场绿地的室外扬声器引线应走地下管道使用内径3cm的通信子管，线缆禁止在管道中接头 1 实际需求暂以附图为准航天数字闭路多频可寻址自动广播系统工程配置方案序号设备名称型号数量单价合计 1 航天数字闭路多频共缆可寻址自动广播主机 HT-8000C 1台 2 可寻址系统控制软件 HT-8000C 1套 3 数字八节目源自动播放系统 HT-808 1套 4 远程广播可寻址分控键盘(独立使用) HT-8000C 1台 5 主控操作微机自配 1台 6 数据调制发送主机 HT-1900 1台 7 广播调制发送主机(按6套节目预算) HT-1500 6套 8 有线闭路混合器 HT-1600 1套 9 信号放大器(按线路距离) HT-1700 ?套 10 双卡座 HT-8020 1台 11 DVD播放机(2U) HT-8017D 1台 12 自动均衡增益器 HT-8088 1台 13 一托二无线话筒 HT-8012B 1台 14 数字收音头(接受新闻联播)(2U) HT-8005 1台 15 前置寻呼放大器 HT-8006 1 16 智能监听器(音源监听) HT-8011A 1台 17 电源时序器(2U) HT-8003 1台 18 均衡器 HT-8007 1台 17 广播机柜 1.6米 1台航天教室广播点(用户可根据情况选配音箱) 序号设备名称型号数量单价合计 1 航天共缆可寻址智能接收终端 HT-8001C ?只三选一高级木质音箱(10W) HT-211 ?个高级木质仿金属音箱(10W) HT-112 ?个高级塑质壁挂音箱 HT-113 ?个方案二航天闭路多频共缆一体化接收音响 HT-120C ?个 4 终端无线遥控器 HT-8000C ?个航天室外防雨广播点音柱序号设备名称型号数量单价合计 1 共缆可寻址大功率智能接收终端 HT-8001D ?个 2 定压功放机 HT-450W ?台 3 教学楼、办公楼、餐厅、学生宿舍、操场升旗等室外广播点 HT-845A ?个室外可选配(35W、45W、65W)高级广播定压铝质音柱信号传输线缆及PVC护线槽板费用(按实际用量计算2元/米)工程费用另计本套数字闭路多频可寻址自动广播系统总金额:
